a10 - przekrój b-b_10

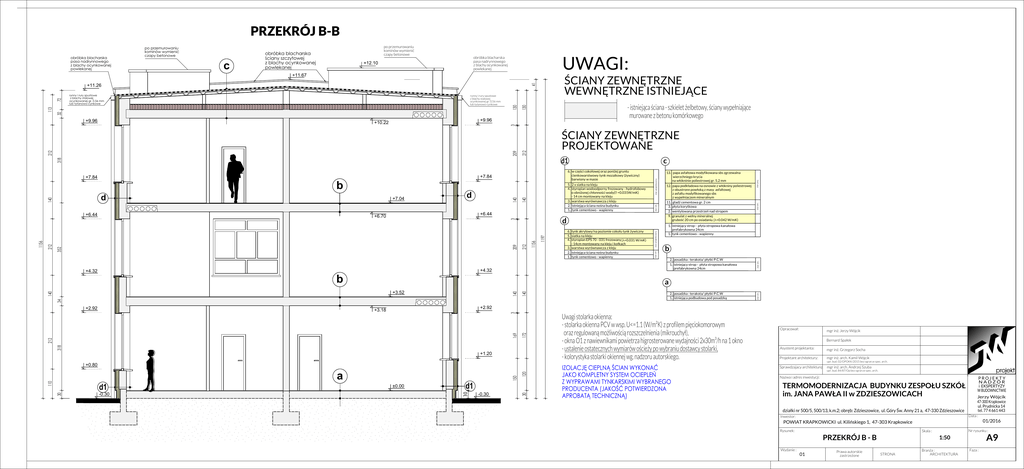

PRZEKRÓJ B-B
UWAGI:
obróbka blacharska
pasa nadrynnowego
z blachy ocynkowanej
powlekanej
+12.10
+11.67
rynny i rury spustowe
z blachy stalowej
ocynkowanej gr. 0.56 mm
lub tytanowo-cynkowe
- istniejąca ściana - szkielet żelbetowy, ściany wypełniające
murowane z betonu komórkowego
130
rynny i rury spustowe
z blachy stalowej
ocynkowanej gr. 0.56 mm
lub tytanowo-cynkowe
130
41
ŚCIANY ZEWNĘTRZNE
WEWNĘTRZNE ISTNIEJĄCE
32
+9.96
+10.22
+6.44
140
140
34
140
172
3
169
318
212
+1.20
±0.00
-0.30
120
150
d1
30
30
110
+0.80
-0.30
stan projektowany
stan projektowany
1197
1. istniejący strop - płyta stropowa kanałowa
prefabrykowna 24cm
1. tynk cementowo - wapienny
b
2. posadzka : terakota/ płytki P.C.W
1. istniejący strop - płyta stropowa kanałowa
prefabrykowna 24cm
2. posadzka : terakota/ płytki P.C.W
1. istniejąca podbudowa pod posadzką
+2.92
+3.18
d1
12. papa podkładowa na osnowie z włókniny poliestrowej
z obustronn powłoką z masy asfaltowej
z asfaltu modyfikowanego sbs
z wypełniaczem mineralnym
11. gładź cementowa gr. 2 cm
3. płyta korytkowa
2. wentylowana przestrzeń nad stropem
9. granulat z wełny mineralnej
grubość 20 cm po osiadaniu (λ=0.042 W/mK)
a
+3.52
a
6. tynk akrylowy/na poziomie cokołu tynk żywiczny
5. siatka na kleju
4. styropian EPS 70 - 031 frezowany (λ=0.031 W/mK)
- 14cm montowany na kleju i kołkach
3. warstwa wyrównawcza z kleju
2. istniejąca ściana nośna budynku
1. tynk cementowo - wapienny
13. papa asfaltowa modyfikowana sbs zgrzewalna
wierzchniego krycia
na włókninie poliestrowej gr. 5,2 mm
+4.32
b
+2.92
1156
212
209
+4.32
d
stan istn.
+6.70
352
212
+6.44
d
5. 2 x siatka na kleju
4. styropian wodoodporny frezowany - hydrofobowy
o obniżonej chłonności wody(� =0.031W/mK)
- 14 cm montowany na kleju
3. warstwa wyrównawcza z kleju
2. istniejąca ściana nośna budynku
1. tynk cementowo - wapienny
140
+7.04
140
b
3
140
d
6. w części cokołowej oraz poniżej gruntu
cienkowarstwowy tynk mozaikowy (żywiczny)
barwiony w masie
+7.84
stan istn.
318
+7.84
1156
c
d1
stan proj.
209
212
ŚCIANY ZEWNĘTRZNE
PROJEKTOWANE
212
+9.96
3
113
72
+11.26
stan istn.
obróbka blacharska
ściany szczytowej
z blachy ocynkowanej
powlekanej
stan istn.
c
po przemurowaniu
kominów wymienić
czapy betonowe
stan istn.
obróbka blacharska
pasa nadrynnowego
z blachy ocynkowanej
powlekanej
po przemurowaniu
kominów wymienić
czapy betonowe
Uwagi stolarka okienna:
- stolarka okienna PCV w wsp. U<=1.1 (W/m²K) z profilem pięciokomorowym
oraz regulowaną możliwością rozszczelnienia (mikrouchył),
- okna O1 z nawiewnikami powietrza higrosterowane wydajności 2x30m³/h na 1 okno
- ustalenie ostatecznych wymiarów ościeży po wybraniu dostawcy stolarki,
- kolorystyka stolarki okiennej wg. nadzoru autorskiego.
IZOLACJĘ CIEPLNĄ ŚCIAN WYKONAĆ
JAKO KOMPLETNY SYSTEM OCIEPLEŃ
Z WYPRAWAMI TYNKARSKIMI WYBRANEGO
PRODUCENTA (JAKOŚĆ POTWIERDZONA
APROBATĄ TECHNICZNĄ)
Opracował:
mgr inż. Jerzy Wójcik
Bernard Spałek
Asystent projektanta:
mgr inż. Grzegorz Socha
Projektant architektury:
mgr inż. arch. Kamil Wójcik
upr. bud. 02/OPOKK/2015 bez ogran.w spec. arch.
Sprawdzajacy architekturę: mgr inż. arch. Andrzej Szuba
upr. bud. 84/87/Op bez ogran.w spec. arch.
Nazwa i adres inwestycji:
TERMOMODERNIZACJA BUDYNKU ZESPOŁU SZKÓŁ
im. JANA PAWŁA II w ZDZIESZOWICACH
działki nr 500/5, 500/13, k.m.2; obręb: Zdzieszowice, ul. Góry Św. Anny 21 a, 47-330 Zdzieszowice
PROJEKTY
NADZÓR
i EKSPERTYZY
W BUDOWNICTWIE
Jerzy Wójcik
47-300 Krapkowice
ul. Prudnicka 14
tel. 77 4 661 443
Data :
Inwestor:
01/2016
POWIAT KRAPKOWICKI ul. Kilińskiego 1, 47-303 Krapkowice
Rysunek:
PRZEKRÓJ B - B
Wydanie :
Nr rysunku :
Skala :
01
Prawa autorskie
zastrzeżone
A9
1:50
STRONA
Branża :
ARCHITEKTURA
Faza :
