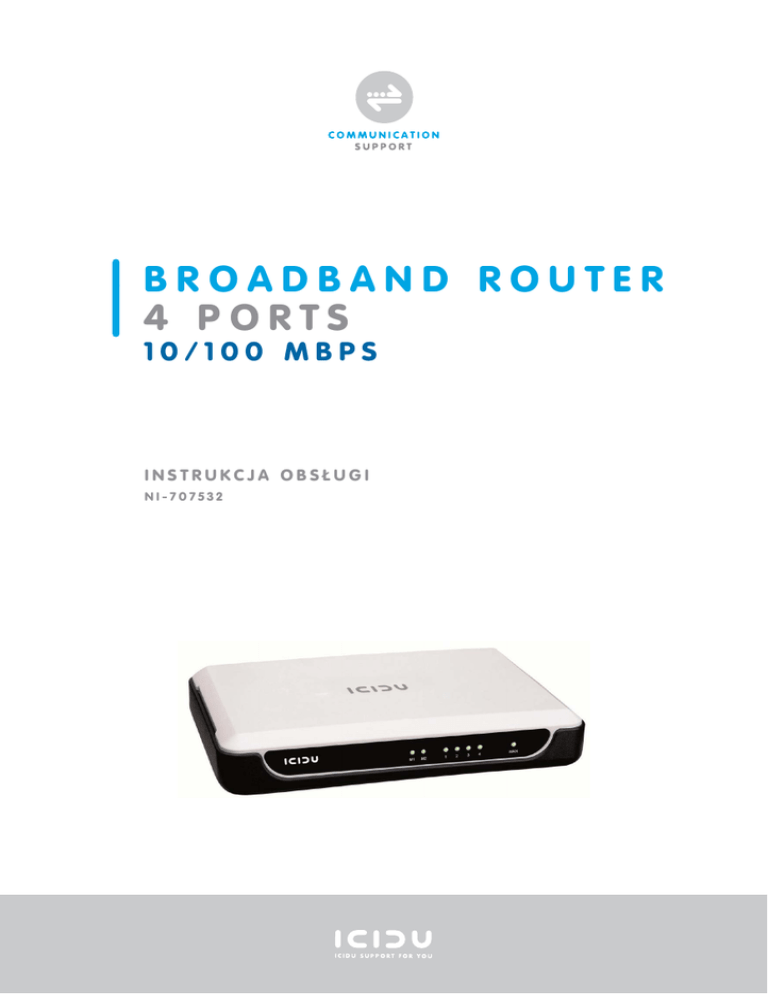

BROAdBANd ROUTeR 4 pORTS

broa d ban d rout e r
4 p orts
10/100 mbps
INSTRUKCJA OBSŁUGI
NI-707532
polski
broa d ban d rout e r
4 p orts
10/100 mbps
Na wstępie pragniemy podziękować za zakup rutera Jeżeli zamierzasz połączyć razem kilka
komputerów i współdzielić łącze internetowe, musisz posiadać oddzielne urządzenie. Dzięki
temu ruterowi możesz szybko i łatwo skonfigurować siec oraz współdzielić pliki a także łącze
internetowe.
- Z awa r t o ś ć p a k i e t u - Specyfikacje techniczne
- Użycie
- I n s ta l a c j a s p r z ę t u - K o n f i g u r a c j a r u t e r a
- GWARANCJA
Z awa r t o ś ć p a k i e t u
Przed przystąpieniem do instalacji, sprawdź czy masz wszystkie elementy. Pudełko powinno
zawierać:
- Cztero-portowy szerokopasmowy ruter
- Zasilacz
- Płytę CD z wersją instrukcji obsługi
- Podręcznik
Specyfikacje techniczne
- Szerokopasmowy ruter
- Obsługa: standardy IEEE802.3, IEEE802.3u
- Konfiguracja przy pomocy przeglądarki internetowej
- Przesył danych 10/100 Mbps
- 1 port WAN, 4 porty LAN RJ-45 UTP
- Wbudowany serwer NAT oraz DHCP
- Obsługa protokołów L2TP, TCP/IP, PPPoE, DHCP, ICMP oraz NAT
- UPnP, statyczny ruting, VPN pass through, niezależność od systemu
operacyjnego
Użycie
Dzięki temu szerokopasmowemu ruterowi ICIDU można po prostu współdzielić łącze
internetowe pośród wielu komputerów. Ruter ten umożliwia także współdzielenie plików w
dowolnym miejscu zamkniętej sieci, w domu lub w pracy.
Podłącz modem ADSL do portu WAN rutera, a po kilku sekundach zapali się kontrolka
WAN. Następnie można podłączać komputery, po uruchomieniu każdego z nich zapalają się
odpowiednie kontrolki LED.
I n s ta l a c j a s p r z ę t u
Zaraz po podłączeniu zasilacza sieciowego do rutera, zapali się kontrolka zasilania LED (zielona)
a także migną raz kontrolki połączenia WAN. Pozostałe kontrolki (zielone) będą zapalały się
gdy nastąpi połączenie pomiędzy portem UPT a komputerem. Gdy dane są przesyłane z jednego
komputera do drugiego, diody LED zaczną migać.
Wskaźniki LED
wan
Przegląd gniazd znajdujących się z tyłu rutera
Konfiguracja rutera
Po prawidłowym podłączeniu rutera można przystąpić do jego konfiguracji.
W wypadku niektórych dostawców internetu konieczne będą dodatkowe informacje takie jak
nazwa użytkownika oraz hasło.
Uruchom przeglądarkę internetową, w pasku adresu wpisz http://192.168.1.1 i naciśnij „Enter”
Pojawia się następujący ekran. Aby uzyskać dostęp do rutera, wpisz “admin” jako nazwę
użytkownika oraz “password” jako hasło, a następnie kliknij “OK”.
Po kliknięciu “OK” uzyskasz dostęp
do ekranu konfiguracyjnego rutera.
Kliknij “Quick Setup” (Szybka konfiguracja) a następnie “Next” (Dalej) i wybierz swoje
połączenie z internetem. Jeżeli masz nazwę użytkownika i hasło od dostawcy (tak jak w wypadu
połączeń kablowych), wybierz opcję PPPoE.
Jeżeli masz już połączenie
ADSL oraz modem ADSL,
wówczas wybierz opcję
„Dynamic IP”
(Dynamiczne IP).
Adres IP zostanie wówczas
automatycznie przydzielony przez dostawcę i przekonwertowany przez ruter.
Jeżeli zaznaczona jest już opcja Dynamic IP, kliknij “Next” (Dalej). Następnie od razu
przejdziesz na ekran “Quick Setup” (Szybka konfiguracja). Po kliknięciu “Finish” (Zakończ),
powrócisz do ekranu “Router Status” (Status rutera) a urządzenie będzie gotowe do użycia.
Jeżeli posiadasz łącze PPPoE, wprowadź swoją
nazwę użytkownika w polu “Account name”
oraz otrzymane od dostawcy hasło w polu
“Password”. Kliknij “Next” (Dalej).
Kliknij “Next”.
Jeżeli nie chcesz dokonywać zmian
kliknij “Next”
Po kliknięciu “Finish” (Zakończ),
powrócisz do ekranu “Router Status
Screen” (Status rutera) a urządzenie
będzie gotowe do użycia.
Aby uzyskać jak najlepsze rezultaty z pracy rutera, prosimy zapoznać się z pełną instrukcją
obsługi zapisaną na płycie CD.
GWARANCJA
Jeżeli nie jest podane inaczej, wszystkie przedmioty sprzedawane pod nazwą ICIDU objęte są
10 lat gwarancją. Dostarczone oprogramowanie oraz akumulatorki nie są objęte gwarancją oraz
wsparciem. Roszczenia gwarancyjne mogą być przeprowadzane tylko poprzez sprzedawcę, u
którego urządzenie zostało zakupione.
Dane techniczne mogą ulec zmianie bez powiadomienia.
Wszystkie urządzenia ICIDU są zgodne z aktualnymi europejskimi normami oraz przepisami
dotyczącymi bezpieczeństwa oraz ochrony środowiska. Dalsze szczegóły znajdują się na naszej
stronie www.icidu.com.
ICIDU jest zastrzeżonym znakiem handlowym. Wszystkie inne nazwy handlowe oraz
połączone z nimi prawa są i pozostają własnością prawowitych właścicieli.
© Copyright 2010 ICIDU
Wszelkie prawa zastrzeżone.
