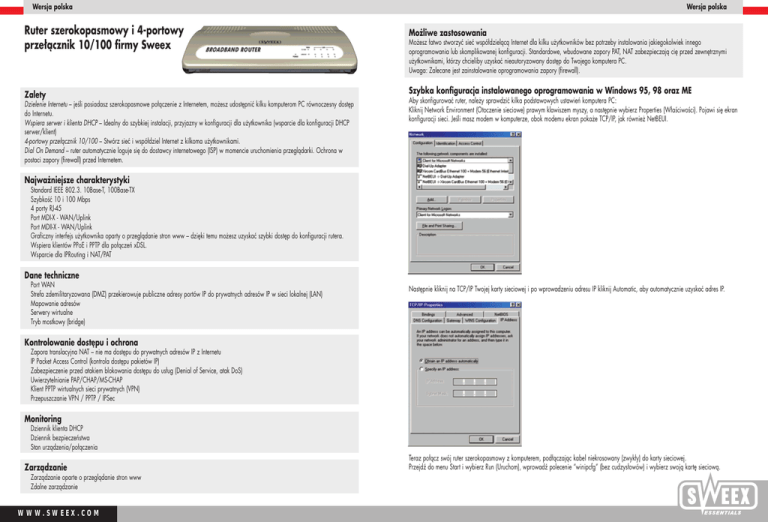

Ruter szerokopasmowy i 4-portowy przełącznik 10/100 firmy Sweex

Wersja polska
Wersja polska
Ruter szerokopasmowy i 4-portowy
przełącznik 10/100 firmy Sweex
Możliwe zastosowania
Zalety
Szybka konfiguracja instalowanego oprogramowania w Windows 95, 98 oraz ME
Dzielenie Internetu – jeśli posiadasz szerokopasmowe połączenie z Internetem, możesz udostępnić kilku komputerom PC równoczesny dostęp
do Internetu.
Wspiera serwer i klienta DHCP – Idealny do szybkiej instalacji, przyjazny w konfiguracji dla użytkownika (wsparcie dla konfiguracji DHCP
serwer/klient)
4-portowy przełącznik 10/100 – Stwórz sieć i współdziel Internet z kilkoma użytkownikami.
Dial On Demand – ruter automatycznie loguje się do dostawcy internetowego (ISP) w momencie uruchomienia przeglądarki. Ochrona w
postaci zapory (firewall) przed Internetem.
Możesz łatwo stworzyć sieć współdzielącą Internet dla kilku użytkowników bez potrzeby instalowania jakiegokolwiek innego
oprogramowania lub skomplikowanej konfiguracji. Standardowe, wbudowane zapory PAT, NAT zabezpieczają cię przed zewnętrznymi
użytkownikami, którzy chcieliby uzyskać nieautoryzowany dostęp do Twojego komputera PC.
Uwaga: Zalecane jest zainstalowanie oprogramowania zapory (firewall).
Aby skonfigurować ruter, należy sprawdzić kilka podstawowych ustawień komputera PC:
Kliknij Network Environment (Otoczenie sieciowe) prawym klawiszem myszy, a następnie wybierz Properties (Właściwości). Pojawi się ekran
konfiguracji sieci. Jeśli masz modem w komputerze, obok modemu ekran pokaże TCP/IP, jak również NetBEUI.
Najważniejsze charakterystyki
•
•
•
•
•
•
•
•
Standard IEEE 802.3. 10Base-T, 100Base-TX
Szybkość 10 i 100 Mbps
4 porty RJ-45
Port MDI-X - WAN/Uplink
Port MDII-X - WAN/Uplink
Graficzny interfejs użytkownika oparty o przeglądanie stron www – dzięki temu możesz uzyskać szybki dostęp do konfiguracji rutera.
Wspiera klientów PPoE i PPTP dla połączeń xDSL.
Wsparcie dla IPRouting i NAT/PAT
Dane techniczne
•
•
•
•
•
Port WAN
Strefa zdemilitaryzowana (DMZ) przekierowuje publiczne adresy portów IP do prywatnych adresów IP w sieci lokalnej (LAN)
Mapowanie adresów
Serwery wirtualne
Tryb mostkowy (bridge)
Następnie kliknij na TCP/IP Twojej karty sieciowej i po wprowadzeniu adresu IP kliknij Automatic, aby automatycznie uzyskać adres IP.
Kontrolowanie dostępu i ochrona
•
•
•
•
•
•
Zapora translacyjna NAT – nie ma dostępu do prywatnych adresów IP z Internetu
IP Packet Access Control (kontrola dostępu pakietów IP)
Zabezpieczenie przed atakiem blokowania dostępu do usług (Denial of Service, atak DoS)
Uwierzytelnianie PAP/CHAP/MS-CHAP
Klient PPTP wirtualnych sieci prywatnych (VPN)
Przepuszczanie VPN / PPTP / IPSec
Monitoring
• Dziennik klienta DHCP
• Dziennik bezpieczeństwa
• Stan urządzenia/połączenia
Zarządzanie
• Zarządzanie oparte o przeglądanie stron www
• Zdalne zarządzanie
W W W. S W E E X . C O M
Teraz połącz swój ruter szerokopasmowy z komputerem, podłączając kabel niekrosowany (zwykły) do karty sieciowej.
Przejdź do menu Start i wybierz Run (Uruchom), wprowadź polecenie “winipcfg” (bez cudzysłowów) i wybierz swoją kartę sieciową.
Wersja polska
Adres konfiguracji IP jest wyświetlony jako xxx.xxx.xxx.xxx. Kliknij Clear All (Wyczyść wszystko), a adres w konfiguracji IP zmieni się na 0.0.0.0.
Wersja polska
Szybka konfiguracja w instalacji dla Windows 2000/XP
Aby skonfigurować ruter, w komputerze PC należy wprowadzić kilka podstawowych ustawień:
Kliknij My Computer (Mój komputer) prawym klawiszem myszy, a następnie wybierz Properties (Właściwości). Pojawi się ekran konfiguracji sieci.
Wybierz opcję protokołu internetowego (TCP/IP) i kliknij OK.
Teraz kliknij Refresh All (Odśwież wszystko).
Ruter przydzieli adres IP.
Wybierz opcję Automatic, aby uzyskać adres IP i kliknij OK.
Czynność ta kończy podstawowe ustawienia dla Windows 95, 98 oraz ME. Aby podłączyć się do Internetu, zajrzyj do rozdziału
Konfiguracja rutera, znajdującego się dalej w tym podręczniku. Dołączony CD-ROM zawiera dalsze informacje dotyczące zastosowań rutera.
Nie wprowadzaj poleceń w cudzysłowach!!
Przejdź do menu Start, a następnie do Run (Uruchom), wpisz “cmd” i naciśnij Enter. Wprowadź polecenie ipconfig i naciśnij Enter.
Następnie wprowadź polecenie “ipconfig /release” i naciśnij Enter.
W W W. S W E E X . C O M
Wersja polska
Wersja polska
Port WAN
Zwykła skrętka
MDI-X
Standardowy port modemu
kabel krosowany
Ma funkcję Uplink
MDI-II
Ma funkcję Uplink
Standardowy port modemu
RESET
Adres IP zostanie zamieniony. Teraz będzie wyglądał tak: 0.0.0.0. Wprowadź polecenie “ipconfig /renew” i naciśnij Enter.
LAN
MDI-II MDI-X
Wszystkie kable są oparte na standardowej skrętce kategorii 5 (Cat 5).
OSTRZEŻENIE!!
Kiedy wykonujesz poniższe polecenia, wszystkie dane, które wprowadziłeś do rutera, zostaną usunięte, co oznacza, że musisz wprowadzić
nazwę logowania, hasło, adres warstwy fizycznej (MAC) i adresy IP.
Aby w pełni zresetować ruter, przytrzymaj przycisk resetowania ołówkiem przez cztery sekundy. Diody LAN od 1 do 4 zaświecą się raz,
równocześnie, aby wskazać, że zresetowanie zostało zakończone. Ustawienia rutera zostaną wtedy zresetowane do fabrycznych ustawień
domyślnych.
Ruter przydzieli nowy adres IP.
Jeśli naciśniesz przycisk resetowania raz, ruter będzie zresetowany normalnie, a wprowadzone dane nie będą usunięte.
Diagram aplikacji
LED
Stan
PWR
Power
WAN 10/100M
Wł
WAN LNK/ACT
Wł
Reset
LAN LNK/ACT
(Port 1-4)
ADSL or Cable Modem
Computer
Computer
Computer
W zależności od typu używanego modemu, wybierz MDI-II z MDI-X. Kiedy lewa dioda zaświeci się na ruterze, oznacza to, że wybrany port
działa prawidłowo i możesz kontynuować instalację.
W W W. S W E E X . C O M
Port WAN 10Mbps jest podłączony
Port WAN jest podłączony (LNK)
Wył
Brak połączenia WAN
Migotanie
Aktywność na porcie WAN (ACT), dane są wysyłane.
Wł
(Porty 1-4)
Zasilanie rutera jest włączone.
Port WAN 100Mbps jest podłączony
Wył
LAN 10/100M
Switch/Hub
opis
Wł
Port LAN 100Mbps jest podłączony
Wył
Wł
Port LAN 10Mbps jest podłączony
Port WAN jest podłączony (LNK)
Wył
Brak połączenia LAN
Migotanie
Aktywność na porcie LAN (ACT), dane są wysyłane.
Wersja polska
Wersja polska
Konfiguracja rutera
Możesz podłączyć się do Internetu po skończeniu konfiguracji sieci swojego komputera.
Uruchom przeglądarkę, wprowadź następujący adres w pasku adresu URL: http://192.168.2.1
Wciśnij Enter.
Tutaj wprowadź strefę czasową. Jeśli chcesz, możesz wprowadzić też informacje o czasie letnim i zimowym.
Kliknij Next, aby rozpocząć procedurę.
Kliknij Login bez wprowadzania danych w polu.
•
•
•
•
Modem kablowy
Stałe IP xDSL
PPPoE
PPTP
Twój dostawca (ISP) automatycznie przydzieli Ci adres IP
Otrzymałeś stały adres IP od dostawcy.
Twój ISP pracuje w trybie Point-to-Point Protocol over Ethernet (PPPoE).
Twój ISP pracuje w trybie Point-to-Point Tunneling Protocol (PPTP).
Wybierz typ połączenia, np. możesz spróbować utworzyć połączenie PPPoE.
Wybierz PPPoE xDSL i zostaniesz automatycznie przekierowany do prawidłowego pola.
Kliknij Quick Setup (szybka konfiguracja)
W W W. S W E E X . C O M
Wersja polska
Wprowadź nazwę użytkownika i hasło. Wypełnij wartość MTU 1492, a następnie kliknij OK, aby zachować dane.
Jeśli zobaczysz to okno, oznacza to, że dane zostały zachowane i możesz kliknąć na Logout, aby powrócić do ekranu logowania,
gdzie powinieneś kliknąć Cancel (Anuluj).
Po restarcie Twój komputer jest gotowy do uzyskania dostępu do Internetu poprzez ruter.
W W W. S W E E X . C O M
