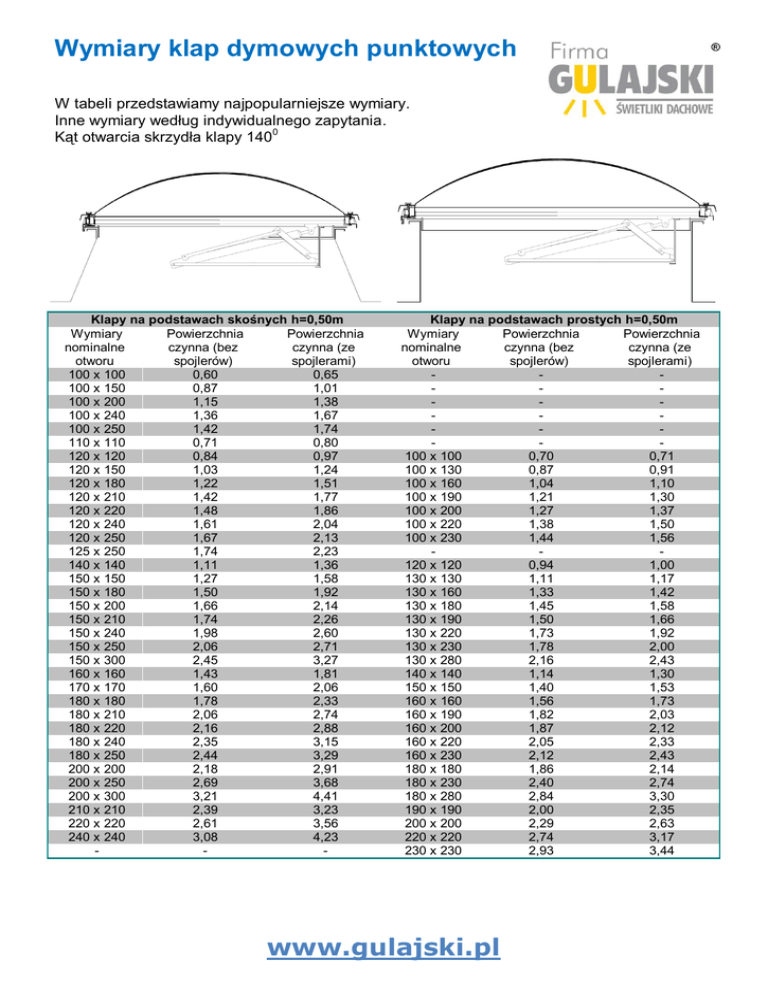

Wymiary klap dymowych punktowych
W tabeli przedstawiamy najpopularniejsze wymiary.
Inne wymiary według indywidualnego zapytania.
Kąt otwarcia skrzydła klapy 1400
Klapy na podstawach skośnych h=0,50m
Wymiary
Powierzchnia
Powierzchnia
nominalne
czynna (bez
czynna (ze
otworu
spojlerów)
spojlerami)
100 x 100
0,60
0,65
100 x 150
0,87
1,01
100 x 200
1,15
1,38
100 x 240
1,36
1,67
100 x 250
1,42
1,74
110 x 110
0,71
0,80
120 x 120
0,84
0,97
120 x 150
1,03
1,24
120 x 180
1,22
1,51
120 x 210
1,42
1,77
120 x 220
1,48
1,86
120 x 240
1,61
2,04
120 x 250
1,67
2,13
125 x 250
1,74
2,23
140 x 140
1,11
1,36
150 x 150
1,27
1,58
150 x 180
1,50
1,92
150 x 200
1,66
2,14
150 x 210
1,74
2,26
150 x 240
1,98
2,60
150 x 250
2,06
2,71
150 x 300
2,45
3,27
160 x 160
1,43
1,81
170 x 170
1,60
2,06
180 x 180
1,78
2,33
180 x 210
2,06
2,74
180 x 220
2,16
2,88
180 x 240
2,35
3,15
180 x 250
2,44
3,29
200 x 200
2,18
2,91
200 x 250
2,69
3,68
200 x 300
3,21
4,41
210 x 210
2,39
3,23
220 x 220
2,61
3,56
240 x 240
3,08
4,23
-
Klapy na podstawach prostych h=0,50m
Wymiary
Powierzchnia
Powierzchnia
nominalne
czynna (bez
czynna (ze
otworu
spojlerów)
spojlerami)
100 x 100
0,70
0,71
100 x 130
0,87
0,91
100 x 160
1,04
1,10
100 x 190
1,21
1,30
100 x 200
1,27
1,37
100 x 220
1,38
1,50
100 x 230
1,44
1,56
120 x 120
0,94
1,00
130 x 130
1,11
1,17
130 x 160
1,33
1,42
130 x 180
1,45
1,58
130 x 190
1,50
1,66
130 x 220
1,73
1,92
130 x 230
1,78
2,00
130 x 280
2,16
2,43
140 x 140
1,14
1,30
150 x 150
1,40
1,53
160 x 160
1,56
1,73
160 x 190
1,82
2,03
160 x 200
1,87
2,12
160 x 220
2,05
2,33
160 x 230
2,12
2,43
180 x 180
1,86
2,14
180 x 230
2,40
2,74
180 x 280
2,84
3,30
190 x 190
2,00
2,35
200 x 200
2,29
2,63
220 x 220
2,74
3,17
230 x 230
2,93
3,44
