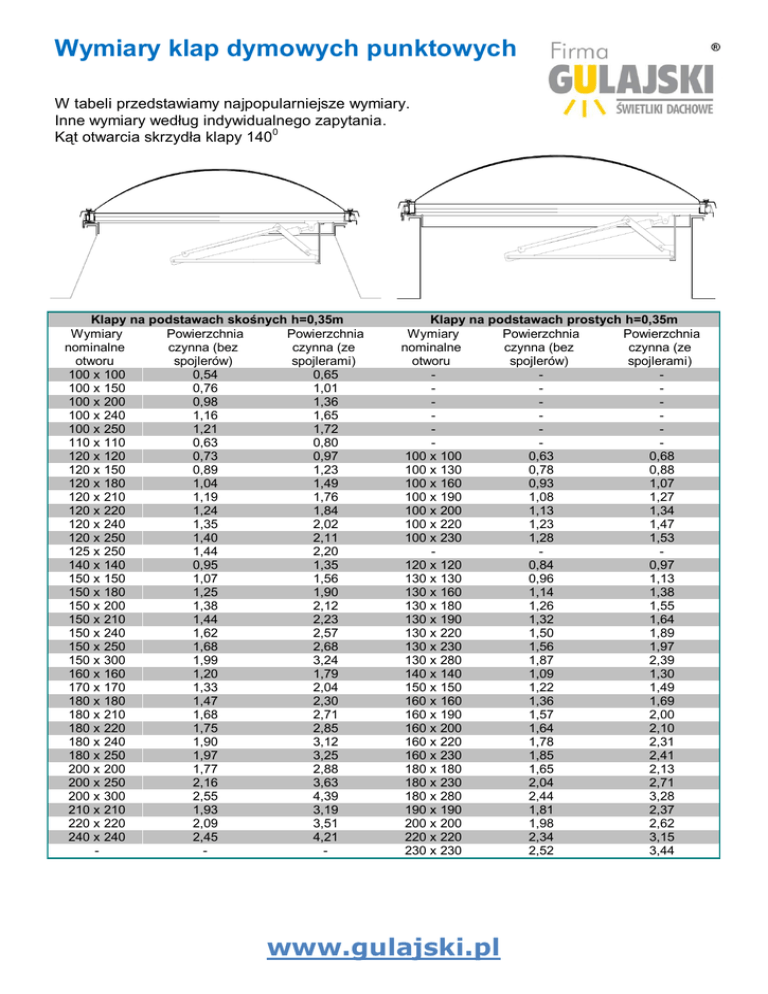

Wymiary klap dymowych punktowych
W tabeli przedstawiamy najpopularniejsze wymiary.
Inne wymiary według indywidualnego zapytania.
Kąt otwarcia skrzydła klapy 1400
Klapy na podstawach skośnych h=0,35m
Wymiary
Powierzchnia
Powierzchnia
nominalne
czynna (bez
czynna (ze
otworu
spojlerów)
spojlerami)
100 x 100
0,54
0,65
100 x 150
0,76
1,01
100 x 200
0,98
1,36
100 x 240
1,16
1,65
100 x 250
1,21
1,72
110 x 110
0,63
0,80
120 x 120
0,73
0,97
120 x 150
0,89
1,23
120 x 180
1,04
1,49
120 x 210
1,19
1,76
120 x 220
1,24
1,84
120 x 240
1,35
2,02
120 x 250
1,40
2,11
125 x 250
1,44
2,20
140 x 140
0,95
1,35
150 x 150
1,07
1,56
150 x 180
1,25
1,90
150 x 200
1,38
2,12
150 x 210
1,44
2,23
150 x 240
1,62
2,57
150 x 250
1,68
2,68
150 x 300
1,99
3,24
160 x 160
1,20
1,79
170 x 170
1,33
2,04
180 x 180
1,47
2,30
180 x 210
1,68
2,71
180 x 220
1,75
2,85
180 x 240
1,90
3,12
180 x 250
1,97
3,25
200 x 200
1,77
2,88
200 x 250
2,16
3,63
200 x 300
2,55
4,39
210 x 210
1,93
3,19
220 x 220
2,09
3,51
240 x 240
2,45
4,21
-
Klapy na podstawach prostych h=0,35m
Wymiary
Powierzchnia
Powierzchnia
nominalne
czynna (bez
czynna (ze
otworu
spojlerów)
spojlerami)
100 x 100
0,63
0,68
100 x 130
0,78
0,88
100 x 160
0,93
1,07
100 x 190
1,08
1,27
100 x 200
1,13
1,34
100 x 220
1,23
1,47
100 x 230
1,28
1,53
120 x 120
0,84
0,97
130 x 130
0,96
1,13
130 x 160
1,14
1,38
130 x 180
1,26
1,55
130 x 190
1,32
1,64
130 x 220
1,50
1,89
130 x 230
1,56
1,97
130 x 280
1,87
2,39
140 x 140
1,09
1,30
150 x 150
1,22
1,49
160 x 160
1,36
1,69
160 x 190
1,57
2,00
160 x 200
1,64
2,10
160 x 220
1,78
2,31
160 x 230
1,85
2,41
180 x 180
1,65
2,13
180 x 230
2,04
2,71
180 x 280
2,44
3,28
190 x 190
1,81
2,37
200 x 200
1,98
2,62
220 x 220
2,34
3,15
230 x 230
2,52
3,44
