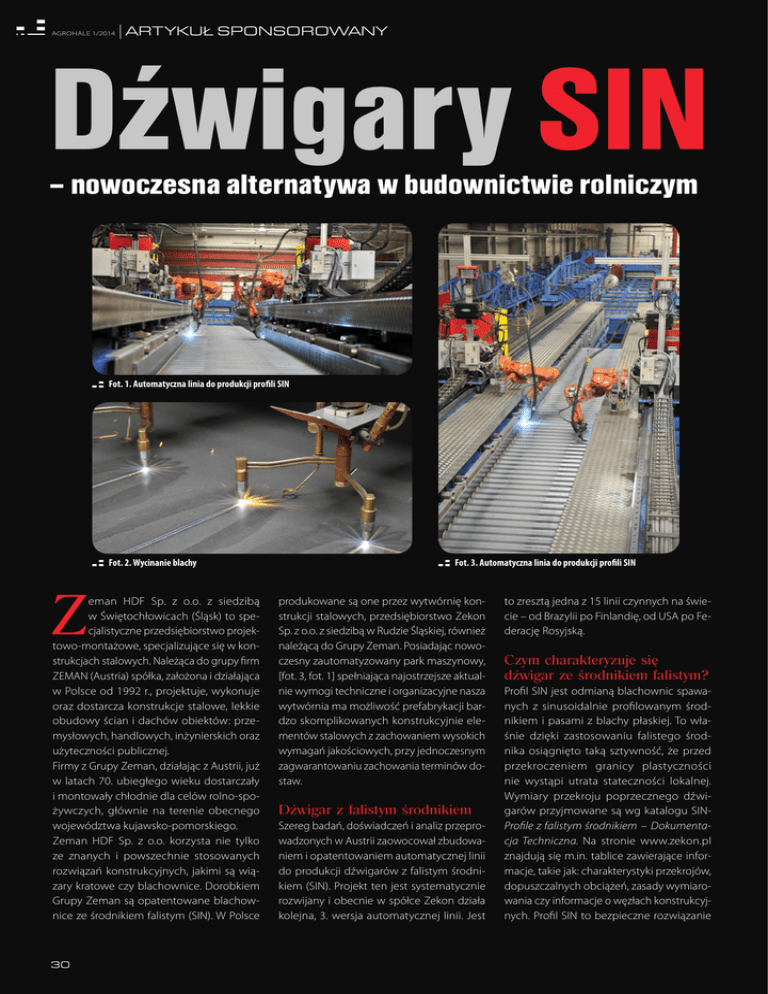

Dźwigary SIN
– nowoczesna alternatywa w budownictwie rolniczym
Fot. 1. Automatyczna linia do produkcji profili SIN
Fot. 2. Wycinanie blachy
Z
eman HDF Sp. z o.o. z siedzibą
w Świętochłowicach (Śląsk) to specjalistyczne przedsiębiorstwo projektowo-montażowe, specjalizujące się w konstrukcjach stalowych. Należąca do grupy firm
ZEMAN (Austria) spółka, założona i działająca
w Polsce od 1992 r., projektuje, wykonuje
oraz dostarcza konstrukcje stalowe, lekkie
obudowy ścian i dachów obiektów: przemysłowych, handlowych, inżynierskich oraz
użyteczności publicznej.
Firmy z Grupy Zeman, działając z Austrii, już
w latach 70. ubiegłego wieku dostarczały
i montowały chłodnie dla celów rolno-spożywczych, głównie na terenie obecnego
województwa kujawsko-pomorskiego.
Zeman HDF Sp. z o.o. korzysta nie tylko
ze znanych i powszechnie stosowanych
rozwiązań konstrukcyjnych, jakimi są wiązary kratowe czy blachownice. Dorobkiem
Grupy Zeman są opatentowane blachownice ze środnikiem falistym (SIN). W Polsce
30
Fot. 3. Automatyczna linia do produkcji profili SIN
produkowane są one przez wytwórnię konstrukcji stalowych, przedsiębiorstwo Zekon
Sp. z o.o. z siedzibą w Rudzie Śląskiej, również
należącą do Grupy Zeman. Posiadając nowoczesny zautomatyzowany park maszynowy,
[fot. 3, fot. 1] spełniająca najostrzejsze aktualnie wymogi techniczne i organizacyjne nasza
wytwórnia ma możliwość prefabrykacji bardzo skomplikowanych konstrukcyjnie elementów stalowych z zachowaniem wysokich
wymagań jakościowych, przy jednoczesnym
zagwarantowaniu zachowania terminów dostaw.
Dźwigar z falistym środnikiem
Szereg badań, doświadczeń i analiz przeprowadzonych w Austrii zaowocował zbudowaniem i opatentowaniem automatycznej linii
do produkcji dźwigarów z falistym środnikiem (SIN). Projekt ten jest systematycznie
rozwijany i obecnie w spółce Zekon działa
kolejna, 3. wersja automatycznej linii. Jest
to zresztą jedna z 15 linii czynnych na świecie – od Brazylii po Finlandię, od USA po Federację Rosyjską.
Czym charakteryzuje się
dźwigar ze środnikiem falistym?
Profil SIN jest odmianą blachownic spawanych z sinusoidalnie profilowanym środnikiem i pasami z blachy płaskiej. To właśnie dzięki zastosowaniu falistego środnika osiągnięto taką sztywność, że przed
przekroczeniem granicy plastyczności
nie wystąpi utrata stateczności lokalnej.
Wymiary przekroju poprzecznego dźwigarów przyjmowane są wg katalogu SINProfile z falistym środnikiem – Dokumentacja Techniczna. Na stronie www.zekon.pl
znajdują się m.in. tablice zawierające informacje, takie jak: charakterystyki przekrojów,
dopuszczalnych obciążeń, zasady wymiarowania czy informacje o węzłach konstrukcyjnych. Profil SIN to bezpieczne rozwiązanie
ARTYKUŁ SPONSOROWANY | AGROHALE 1/2014
Fot. 4. Profi SIN
Fot. 5. Typoszereg profili SIN
Fot. 6. Rama z profili SIN
Fot. 7. Konstrukcja hali z profili SIN
konstrukcyjne, gdyż stosując cienki środnik
falisty (2,0 mm, 2,5 mm lub 3,0 mm), uzyskuje się dużą sztywność giętną z płaszczyzny,
a tym samym dużą odporność na lokalną
utratę stateczności. Profile ze środnikiem falistym produkowane są na w pełni zautomatyzowanej linii. [fot. 3., fot. 1.] Cienkościenny
środnik połączony jest z pasami blachownicy
wg systemu MAG spoinami jednostronnymi
[foto].
Blacha środnika przesuwana jest na rolkach. Materiałem wyjściowym jest zimnowalcowana blacha płaska. Gatunek stali
wykorzystywanej do produkcji w przypadku pasów to S235JRG2 wg EN 10 025 i/lub
S355J2+N, natomiast w przypadku środnika
– S235JRG2.
Typoszereg profili SIN
Profile ze środnikiem falistym podzielone zostały na trzy typy, w zależności od grubości
środnika. Dla grubości 2 mm przyjęto oznaczenie WTA, dla grubości 2,5 mm – oznaczenie WTB, a dla grubości 3,0 mm – oznaczenie WTC. Typoszereg profili widoczny
jest na fot. 2. Produkowane są następujące
typy dźwigarów: WT 500 i WT 625 – dla
grubości środnika 2,0 mm i 2,5 mm, WT 750
i WT 1000 – dla grubości środnika 2,0 mm,
2,5 mm i 3,0 mm, oraz WT 1250 i WT 1500 –
dla grubości 2,5 mm i 3,0 mm. Liczby przy
symbolu „WT” oznaczają wysokość środnika.
Wykonywane są również, oprócz omówionych wyżej standardowych, inne przekroje
o dowolnych wysokościach pośrednich,
a także o zróżnicowanych pasach, dolnym
i górnym, oraz grubości środnika maksymalnie do 6 mm.
Podsumowanie
Wprowadzenie przez Grupę Zeman nowoczesnych technologii produkcyjnych automatyzujących wytwarzanie profili ze środnikiem falistym spowodowało, że konstrukcje
te stały się wagowo i cenowo konkurencyjne
w stosunku do tradycyjnych rozwiązań. Profile SIN są znacznie lżejsze i w końcowym
rachunku tańsze od konstrukcji z elementów
blachownicowych i z profili walcowanych.
Nie tylko zmniejszają ciężar całej konstrukcji, ale również zwiększają jej wytrzymałość.
W przyszłości pozwala to na zmianę sposobu użytkowania danego obiektu, ponieważ
możliwe jest dociążenie konstrukcji bez lub
ze stosunkowo prostymi pracami dostosowawczymi. W każdym przypadku oczywiście
wymaga to udziału projektanta i sprawdzenia obliczeniowego.
W pełni zautomatyzowana produkcja profili SIN ma istotny wpływ na czas i cenę
wykonania konstrukcji. Specjaliści Zeman
HDF Sp. z o.o., dokonując optymalizacji kon-
strukcji, wybierają właśnie profile z falistym
środnikiem. Profil SIN doskonale sprawdza
się nie tylko w przypadku dużych inwestycji, takich jak galerie handlowe, zakłady
przemysłowe, lecz także jako rozwiązanie
coraz częściej stosowane w rozwijającym
się ciągle budownictwie rolniczym. Precyzja
wykonania oraz cena mają istotny wpływ dla
inwestora, dlatego profile ze środnikiem falistym są wykorzystywane do budowy obiektów inwentarskich, zakładów przetwórstwa
warzyw/owoców, magazynów. Obiekty inwentarskie to obiekty, w których konstrukcja
często narażona jest na agresywne działanie
środowiska. Dlatego też istnieje możliwość
odpowiedniego zabezpieczenia przeciwpożarowego konstrukcji czy też jej ocynkowania. Indywidualne podejście specjalistów Zeman HDF Sp. z o.o. oraz wieloletnia praktyka
powodują, że konstrukcje z profili SIN mają
szerokie grono odbiorców. q
