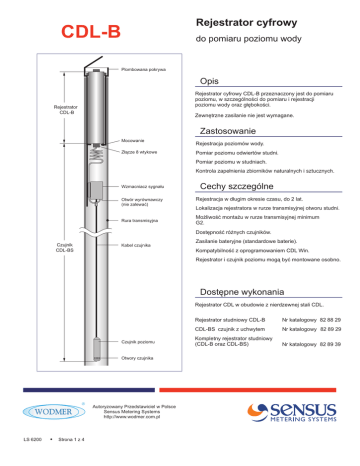

Rejestrator cyfrowy

Rejestrator cyfrowy
CDL-B
do pomiaru poziomu wody
Plombowana pokrywa
Opis
Rejestrator cyfrowy CDL-B przeznaczony jest do pomiaru
poziomu, w szczególnoœci do pomiaru i rejestracji
poziomu wody oraz g³êbokoœci.
Rejestrator
CDL-B
Zewnêtrzne zasilanie nie jest wymagane.
Zastosowanie
Mocowanie
Z³¹cze 8 wtykowe
Rejestracja poziomów wody.
Pomiar poziomu odwiertów studni.
Pomiar poziomu w studniach.
Kontrola zape³nienia zbiorników naturalnych i sztucznych.
Wzmacniacz sygna³u
Otwór wyrównawczy
(nie zalewaæ)
Rura transmisyjna
Cechy szczególne
Rejestracja w d³ugim okresie czasu, do 2 lat.
Lokalizacja rejestratora w rurze transmisyjnej otworu studni.
Mo¿liwoœæ monta¿u w rurze transmisyjnej minimum
G2.
Dostêpnoœæ ró¿nych czujników.
Czujnik
CDL-BS
Kabel czujnika
Zasilanie bateryjne (standardowe baterie).
KompatybilnoϾ z oprogramowaniem CDL Win.
Rejestrator i czujnik poziomu mog¹ byæ montowane osobno.
Dostêpne wykonania
Rejestrator CDL w obudowie z nierdzewnej stali CDL.
Czujnik poziomu
Otwory czujnika
Autoryzowany PrzedstawicieOZ3ROVFH
Sensus Metering Systems
http://www.wodmer.com.pl
LS 6200
Strona 1 z 4
Rejestrator studniowy CDL-B
Nr katalogowy 82 88 29
CDL-BS czujnik z uchwytem
Nr katalogowy 82 89 29
Kompletny rejestrator studniowy
(CDL-B oraz CDL-BS)
Nr katalogowy 82 89 39
Dane techniczne
Rejestrator danych
Typ:
CDL-B
Wejœcia:
1 analogowe
Pamiêæ:
512 kB rozdzielona na 3 odseparowane
bloki dla dni, godzin, szczegó³ów.
Stopieñ ochrony:
IP 68
Obudowa:
Nierdzewna stal V4A / galwanizowana
Wymiary:
R 43 x 404 mm
Waga:
1350 g
Temp. pracy:
0 ... 50 °C
magazynowania:
-10 ... +70 °C
Baterie:
2 x 9V Block (6 LR61, E Block)
¯ywotnoœæ baterii:
1/2 ... 2 lata
(w zale¿noœci od aplikacji)
Alarm baterii:
6.3 V
Zegar:
Czasu rzeczywistego
(odchy³ka <3x10-5 dla 10oC T 30oC)
Interfejs:
V.24 / RS 232 - kompatybilny interfejs
danych do pod³¹czenia do komputera
CDL-B Rejestrator studniowy
Wszystkie z³¹cza s¹ hermetyczne.
Styk alarmu:
FET otwarty dren
I max 100 mA; U max 50 V
CDL-BS Czujnik wraz z mocowaniem
CDL B
LS 6200
Strona 2 z 4
CDL-BS Czujnik poziomu wody w studni.
CDL-BS jest specjalnie przystosowanym czujnikiem ciœnienia
dla studni. Jest on pod³¹czony bezpoœrednio do rejestratora
studniowego.
Zasilanie dostarczane jest z rejestratora.
Zastosowanie
Kontrola poziomu.
Pomiar poziomu.
Pomiar poziomu wody i wód œciekowych.
Dane techniczne
Poni¿sze parametry s¹ wa¿ne tylko gdy czujnik pod³¹czony
jest do CDL-B lub CDL -1U... 4U
Wtyczka wraz
z nakrêtk¹
Zakres pomiarowy (np. dla czujnika 10m)
Dla wody przy 3 ... 10°C:
G³êbokoœæ wody 0...10 m
(0...0.98 bar)
RozdzielczoϾ:
1 cm na 10 m zakresu pomiarowego
Limit przeci¹¿enia:
30 mWg (oko³o 3 bar)
Przewód sygna³owy
Odchy³ka
przy fluktuacji
temperatura zewnêtrzna:
typ. +1cm, max. +2 cm
wewn¹trz zakresu pomiarowego
temperatura wody:
-0.2cm/°C przy 10 m
(-0.02cm/°C m)
krzywa charakterystyki
czujnika:
Otwór wyrównawczy
(nie zalewaæ)
¯ó³ty znacznik
d³ugoœci kabla
max. + 2.5 cm odchy³ki
Odciêcie zakresów:
Wzmocnienie:
+ 1.5 % of wartoœci pomiarowej
(+ 15 cm przy 10 m )
Zakres temperatury
Temperatura magazynowania: -30 °C ... +80 °C
Temperatura pracy w zakresie:
kompensacji
czujnika:
0 °C ... 25 °C
Wzmacniacza sygna³u:
-20 °C ... 70 °C
Rejestratora CD:
-20 °C ... 70 °C
Wymiary
œrednica g³owicy czujnika:
œrednica kabla czujnika:
wzmacniacz sygna³u Ø x L:
kabel sygna³owy Ø / L:
oko³o 25 mm
oko³o 6 mm
Ø 30 x 65 mm
Ø 4 Mm / 1 m
Masa:
1300 g przy 15 m kablu czujnika
(Masa kabla of 45 g/m)
Stopieñ ochrony:
IP 68 czujnik i kabel czujnika
Korekta ciœnienia:
poprzez przewód czujnika
Monta¿
Masa:
400 g
Wymiary:
Ø 55 x 675 mm
CDL B
LS 6200
Strona 3 z 4
Przewód czujnika
Zakres pomiarowy *)
+ 2% of max. wartoœci (+ 20 cm)
D³ugoœæ kabla *)
Punkt zerowy:
Czujnik
Otwory czujnika
*) Dostêpne opcje:
D³ugoœæ kabla (CL)
1 ... 200 m
Zakres pomiarowy (MR) 1 ... 200 mWS
Informacje do zamówienia
Koniec rury
1. Kompletny rejestrator studniowy
zawieraj¹cy:
CDL-B
Rejestrator studniowy CDL - B
0.65 m
Czujnik CDL - BS z mocowaniami
Poziom gruntu
¯ó³ty znacznik
D³ugoœæ przewodu (CL)
...................... m
Zakres pomiarowy
.......................m
2. CDL-B
Rejestrator studniowy
(niezale¿nie)
Nr katalogowy
82 88 29
3. CDL-BS Czujnik z mocowaniami
(niezale¿nie)
Nr katalogowy
82 89 29
Poziom
maksymalny
D³ugoœæ kabla
(CL)
Zakres
pomiarowy
Poziom wody
(MR)
D³ugoœæ przewodu (CL)
...................... m
Zakres pomiarowy
.......................m
(MR)
(MR)
4. Akcesoria
Poziom minimalny
najmniej 20 cm
Adapter dla rury G3
Nr katalogowy
11 82 08
Adapter dla rury G4
Nr katalogowy
11 82 09
Adapter dla rury G6
Nr katalogowy
11 82 11
5. Oprogramowanie CDL Win
Nr katalogowy
18 14 26
6. CDL/PC- kabel pod³¹czeniowy
Nr katalogowy
11 46 52
Uwagi
o
Czujnik ciœnienia dostarczany jest jako wykalibrowany.
o
o
Zagwarantowana musi byæ korekta ciœnienia w stosunku
do otoczenia. Dlatego te¿ przy monta¿u zachowana
musi byæ ostro¿noœæ aby otwór kompensacyjny przy
wzmacniaczu sygna³owym nie by³ zabrudzony ani te¿
zalany. Dlatego te¿ wzmacniacz sygna³owy nie mo¿e byæ
umieszczony w szczelnej na ciœnienie atmosferyczne
obudowie.
Po instalacji kompensacja ciœnienia i temperatury wymaga
oko³o 30 min . Tylko po dokonaniu takiej kompensacji
pomiar jest stabilny i pewny.
o
W celu sprawdzenia poprawnoœci pracy czujnika mo¿emy
w³¹czyæ monitorowanie bie¿¹cych wartoœci w trybe pracy
„On-Line” przy wykorzystaniu komputera zawieraj¹cego
oprogramowanie CDL-Win.
Przewód czujnika nie mo¿e byæ œciœniêty ani skrêcony.
„WODMER” Spólka Jawna
ul. Dworcowa 2e, 62-050 Mosina k/Poznania
tel./fax 061 813-24-72; 813-27-32
[email protected]
CDL B
LS 6200
Qualitätsmanagementsystem
DQS-zertifiziert nach
DIN EN ISO 9001
Reg.-Nr.: 3996
Edycja 3, 03.2004
o
Producent zastrzega sobie prawo wprowadzenia zmian bez powiadomienia
Dno
Strona 4 z 4
