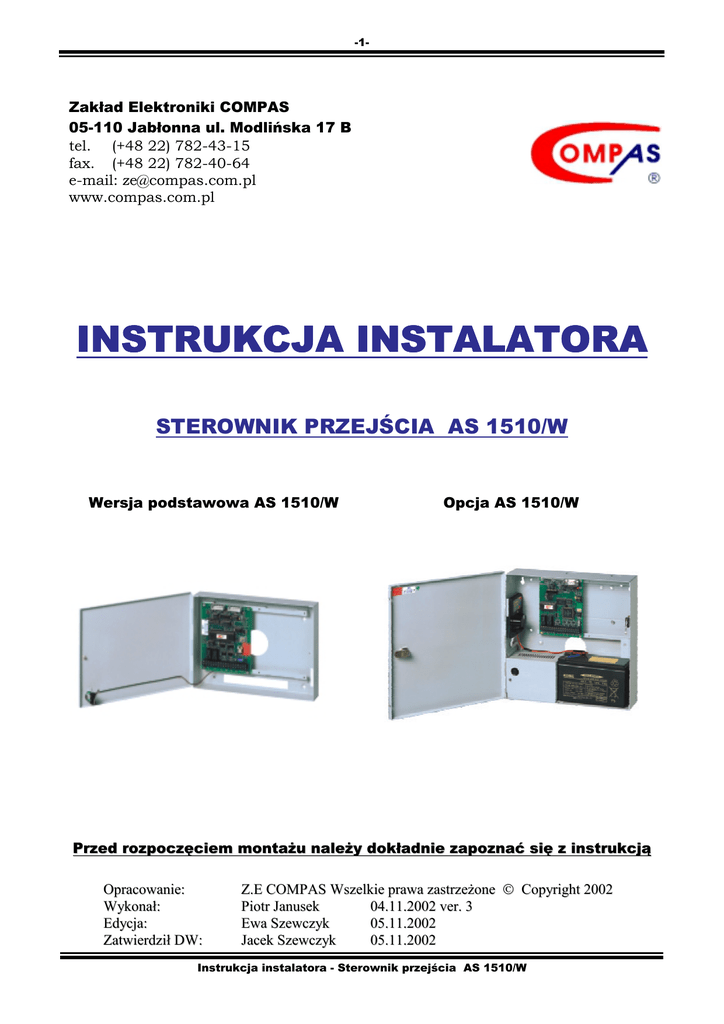

instrukcja instalatora

-1-
Zakład Elektroniki COMPAS
05-110 Jabłonna ul. Modlińska 17 B
tel. (+48 22) 782-43-15
fax. (+48 22) 782-40-64
e-mail: [email protected]
www.compas.com.pl
INSTRUKCJA INSTALATORA
STEROWNIK PRZEJŚCIA AS 1510/W
Wersja podstawowa AS 1510/W
Opcja AS 1510/W
Przed rozpoczęciem montażu należy dokładnie zapoznać się z instrukcją
Opracowanie:
Wykonał:
Edycja:
Zatwierdził DW:
Z.E COMPAS Wszelkie prawa zastrzeżone  Copyright 2002
Piotr Janusek
04.11.2002 ver. 3
Ewa Szewczyk
05.11.2002
Jacek Szewczyk
05.11.2002
Instrukcja instalatora - Sterownik przejścia AS 1510/W
-2-
SPIS TREŚCI
1. Opis ogólny sterownika AS 1510W
2. Parametry techniczne
3. Budowa, opis elementów
4. Instalacja
5. Podłączenie czytników
6. Podłączenie blokady przejścia
7. Podłączenie sygnalizatora
8. Podłączenie sygnalizacji braku zasilania
9. Podłączenie przycisku otwarcia blokady
10. Podłączenie czujnika otwarcia przejścia
11. Podłączenie kontroli napięcia zasilania
12. Podłączenie przycisku ewakuacyjnego
13. Podłączenie AS 1510 W do systemu
14. Podłączenie linii sabotażowej
15. Uruchomienie i programowanie
16. Praca sterownika w wersji " TG "
17. Karta Gwarancyjna
strona 2
strona 3
strona 4
strona 7
strona 8
strona 8
strona 9
strona 9
strona 10
strona 10
strona 10
strona 10
strona 10
strona 11
strona 12
strona 13
strona 15
1. STEROWNIK PRZEJŚCIA AS 1510/W - OPIS OGÓLNY
Sterownik przejścia AS 1510/W, jest urządzeniem elektronicznym, stanowiącym integralną
część systemu kontroli dostępu COMPAS 2002, opracowanym i produkowanym przez firmę
COMPAS. Po dołączeniu do niego czytnika identyfikatorów np.: AS 530 dla pamięci dotykowych,
AS 600 dla pamięci dotykowych z klawiaturą, AS 900, AS 910 i AS 940 dla kart zbliżeniowych
AS 930 dla kart zbliżeniowych z klawiaturą, sterownik zapewnia lokalną kontrolę dostępu i spełnia
następujące funkcje:
-
odczytuje kod identyfikatora
analizuje uprawnienia użytkownika
decyduje o zwolnieniu blokady przejścia
kontroluje przycisk zdalnego otwarcia drzwi
- monitoruje czujnik otwarcia drzwi
- kontroluje przycisk przywołania
- monitoruje przycisk antysabotażowy
W samodzielnym trybie pracy, sterownik nie zachowuje w pamięci informacji o zdarzeniach
oraz nie rejestruje czasu ich zaistnienia. Jeżeli sterownik AS 1510/W wraz z czytnikiem
identyfikatorów, dołączymy do koncentratora danych AS 1496, otrzymamy podstawową
konfigurację systemu kontroli dostępu COMPAS 2002. W tej sytuacji sterownik przejścia spełnia
następujące funkcje:
- odczytuje kod identyfikatora
- odbiera informację o uprawnieniach użytkownika
- kontroluje przycisk zdalnego otwarcia drzwi
- kontroluje przycisk przywołania
- przesyła do koncentratora informację o zdarzeniach
- przesyła kod do koncentratora danych
- zwalnia (lub nie) blokadę przejścia
- monitoruje czujnik otwarcia drzwi
- monitoruje czujniki antysabotażowe
Instrukcja instalatora - Sterownik przejścia AS 1510/W
-3-
Współpraca sterownika przejścia AS 1510_W z koncentratorem danych AS 1496, pozwala
na otrzymanie pełnego raportu o zdarzeniach na przejściu, łącznie z dokładnym czasem ich
zaistnienia.
2. PARAMETRY TECHNICZNE
Współpraca
Czytniki identyfikatorów
Koncentrator danych
Ilość użytkowników
AS 530, AS 900, AS 910,AS 930 (poprzez moduł
interfejsu AS 35)
AS1496
tryb lokalny - 500
tryb sieciowy - 2000
Parametry elektryczne
Zasilanie zewnętrzne
Pobór prądu
Zabezpieczenie
Ochrona antysabotażowa obudowy
Parametry mechaniczne
Obudowa
Pokrycie
Wymiary
Waga
Środowisko pracy
Temperatura
Wilgotność
Wejścia / wyjścia funkcjonalne
IN 1 - przycisk ręcznego otwarcia
IN 2 - czujnik zamknięcia przejścia
IN 3 - kontrola napięcia zasilania
IN 4 - wejście linii antysabotażowej
lub zezwolenie na uzbrojenie
systemu alarmowego (TG)
PK 1 - sterowanie blokadą przejścia
(z opcją pracy bistabilnej)
PK 2 - sygnalizacja przekroczenia
czasu otwarcia przejścia
i próby sabotażu
PK 3 - sygnalizacja kontroli napięcia
zasilania lub wł. i wył. systemu
alarmowego (TG)
CZYT.1
CZYT.2
Tryb pracy
Samodzielny, bez rejestracji zdarzeń
Sieciowy - zarządzany centralnie
Transmisja danych
Sterownik - koncentrator AS 1496
Sterownik - czytniki
Okablowanie
Sterownik - koncentrator AS 1496
Sterownik - czytniki
10÷15 V DC zalecane zasilanie liniowe
(opcja z zasilaczem AS 1+akumulator 12V/7Ah)
120 mA - praca; 80 mA - czuwanie
termiczne i przed odwrotną polaryzacją zasilania
styki mikrowyłącznika, bezpotencjałowe NC
stalowa, zamykana wkrętem M3
lakier proszkowy RAL 7035
248 mm x 184 mm x 45 mm
1 600 g
-10°C ÷ +70°C
40 ÷ 95% RHw
wejście cyfrowe, optoizolowane,Umax15VDC
wejście cyfrowe, optoizolowane,Umax15VDC
wejście cyfrowe, optoizolowane,Umax15VDC
wejście cyfrowe, optoizolowane,Umax15VDC
wyjście przekaźnikowe, bezpotencjałowe
I max < 1A ; Umax < 24 V DC
wyjście przekaźnikowe, bezpotencjałowe
I max < 1A ; Umax < 24 V DC
wyjście przekaźnikowe, bezpotencjałowe
I max < 1A ; Umax < 24 V DC
port czytnika identyfikatorów (wejście)
port czytnika identyfikatorów (wyjście)
lokalna kontrola dostępu dla 500 użytkowników,
współpraca z koncentratorem AS 1496 + program
RS 485 max .1200 m
standard: Wiegant 26 bit max.200 m
zalecany przewód (producent TECHNOKABEL)
LiYCY-P
2 x 2 x 0,5
(w ekranie)
LiYCY
10 x 0,35
(w ekranie)
Instrukcja instalatora - Sterownik przejścia AS 1510/W
-4-
3. BUDOWA I OPIS ELEMENTÓW
Na rys1. przedstawiona jest schematyczna budowa płytki sterownika AS1510_W
Rys.1 Łączówki, DIP Swiche na płytce AS 1510_W
W górnej części płytki znajdują się gniazda służące do dołączenia czytników
identyfikatorów. Jeżeli przy kontrolowanym przejściu, umieszczamy tylko jeden czytnik wejściowy,
dołączamy go do gniazda CZYT1. W przypadku gdy przy przejściu umieszczamy także czytnik
wyjściowy, dołączamy go do gniazda CZYT2. Między wejściami czytników CZYT1 i CZYT2
znajduje się wejście IN4 linii antysabotażowej lub w wersji TG czujnik zezwolenia na uzbrojenie
alarmu. Do konfiguracji płytki As 1510W służą dwa mikroprzełączniki SW1 i SW2.
Ośmiopinowy mikrorzełącznik SW1służy do konfiguracji pracy sterownika.
1...5
6
7
8
-
adres sterownika w systemie
rodzaj pracy przekaźnika sterującego blokadą PK1
rodzaj pracy sterownika
zerowanie pamięci uprawnień
Ustawienie mikroprzełączników
w pozycji dolnej „OFF” oznacza wyłączenie,
zaś ustawienie w pozycji górnej „ON” oznacza załączenie.
Nastawnikom od 1 do 5 przyporządkowano następujące wagi liczbowe:
NASTAWNIK
WAGA
1
=1
2
=2
3
=4
4
=8
5
= 16
Adres sterownika otrzymujemy przez sumowanie wag nastawników ustawionych w pozycji
„ON”. Adres zawiera się w przedziale od 0 do 31.
Instrukcja instalatora - Sterownik przejścia AS 1510/W
-5-
Uwaga:
Sterowniki AS1510 pracujące pod jednym koncentratorem muszą mieć różne adresy.
Nastawnik Nr.6 ustawiony w pozycji dolnej „OFF” powoduje, że przekaźnik PK1
(sterowanie blokadą przejścia) zmienia swój stan na określony czas. Ustawienie nastawnika Nr.6
w pozycji „ON”, powoduje zmianę trybu pracy przekaźnika PK1 na bistabilną. Oznacza to,
że po odczycie uprawnionego identyfikatora, przekaźnik zmienia swój stan, aż o czasu, gdy nastąpi
ponowny odczyt identyfikatora uprawnionego - powrót do pierwotnego ustawienia.
Jest to wykorzystywane miedzy innymi do współpracy z systemami alarmowymi - do ich
załączania i wyłączania.
Nastawnik Nr.7 służy do wyboru trybu pracy sterownika:
- tryb samodzielny (lokalny)
• pozycja „OFF”
- tryb sieciowy czyli współpraca z koncentratorem AS1496
• pozycja „ON’
Lokalny tryb pracy, oznacza pełną kontrolę jednego przejścia do obszaru chronionego,
dla maksimum 500 użytkowników, bez rejestracji zdarzeń. Sieciowy tryb pracy pozwala
na kontrolę obszaru chronionego dla maksimum 1000 użytkowników z komputerową rejestracją
i archiwizacją zdarzeń.
Nastawnik Nr. 8, służy podczas pracy samodzielnej, do kasowania pamięci, w której
przechowywane są uprawnienia poszczególnych identyfikatorów.
Rys. 2. Tryby pracy w zależności od ustawienia mikroprzełącznika
Instrukcja instalatora - Sterownik przejścia AS 1510/W
-6-
Rys. 3. Przykład adresowania sterownika
Pięciopinowy mikroprzełacznik SW2 służy do określenia rodzaju programu obsługującego
sterownik (nie zmieniane przez instalatora) - nastawnik 1, 2, 3 i włączania i wyłączania buzzera
w czytniku - nastawnik 4 (buzzer w CZYT1) i nastawnik 5 (buzzer w CZYT2).
Na płytce AS 1510_W znajdują się dwie listwy zaciskowe. Jedna cztero - pinowa w górnej
części płytki, w dalszej części instrukcji będziemy nazywali ją LISTWA 1, a druga dziewiętnasto pinowa w dolnej części płytki, w dalszej części instrukcji będziemy ją nazywali LISTWA 2.
Na rysunku 4 został przedstawiony LISTWA 1, w której poszczególne zaciski mają oznaczenia.
Rys. 4. Opis LISTWA 1
IN4 - wejście czujnika antysabotażowego lub w wersji TG zezwolenie na uzbrojenie systemu
alarmowego. W stanie normalnej pracy
• jako czujnik antysabotażowy - zwarty
• jako zezwolenie na uzbrojenie alarmu - rozwarty
Na rysunku 5 został przedstawiony LISTWA 2, w której poszczególne zaciski mają oznaczenia.
Rys. 5. Opis LISTWA 2
IN 1
- wejście przycisk ręcznego otwarcia
W stanie normalnej pracy - rozwarty
IN 2 - wejście czujnik zamknięcia przejścia
W stanie normalnej pracy - zwarty
IN 3 - wejście kontroli napięcia zasilania
W stanie normalnej pracy - zwarty
PK 1 - wyjście bezpotencjałowych styków przekaźnika sterującego blokadą przejścia
PK 2 - wyjście bezpotencjałowych styków sygnalizacji przekroczenia czasu otwarcia przejścia i
próby sabotażu
PK 3 - wyjście bezpotencjałowych styków sygnalizacji kontroli napięcia zasilania lub wł. i wył.
systemu alarmowego (TG)
B/A - linia komunikacji systemowej RS 485 do innych sterowników i koncentratora danych
Instrukcja instalatora - Sterownik przejścia AS 1510/W
-7-
AS 1496
+/-12V - wejście napięcia zasilającego sterownik
4. INSTALACJA
Sterownik przejścia AS 1510_W montowany jest w dwóch rodzajach obudów:
obudowa stalowa o wymiarach 250 mm X 185 mm X 45 mm, lakierowana, zamykana śrubą
M3, wyposażona w wyłącznik antysabotażowy, mieszcząca dwa sterowniki.
• obudowa stalowa o wymiarach 285 mm X 285 mm X 80 mm, lakierowana, zamykana na zamek
z kluczem, wyposażona w bezobsługowy akumulator 6,5Ah i zasilacz 12V / 3A oraz wyłącznik
antysabotażowy, mieszcząca dwa sterowniki.
Sterownik przejścia powinien być instalowany wewnątrz chronionego pomieszczenia,
w miejscu ukrytym lecz zapewniającym dostęp w celach serwisowych.
•
Uwaga:
Urządzenie zostało przetestowane i jest zgodne z wymaganiami dla urządzeń alarmowych Klasy C.
Wspomniane wymagania dotyczą również spełnienia warunków przed szkodliwym
oddziaływaniem na środowisko. Zasilacz powinien mieć własne, niezależne zasilanie 220 VAC
z obwodu bez włącznika.
Zabezpieczenie przed wyładowaniami atmosferycznymi
Uziemienie
Sterownik AS 1510_W musi być prawidłowo uziemiony. To zabezpiecza go przed
przepięciami i przebiegami nie ustalonymi. Nie możemy gwarantować prawidłowego działania
sterownika, jeśli nie będzie on poprawnie uziemiony.
Ostrzeżenie !!!
Uziemienie powinno być zgodne z wymaganiami wg. Polskiej Normy PN.
Przed przystąpieniem do instalacji sprawdź uziemienie i upewnij się, że na danym obiekcie
przestrzegane są Krajowe Przepisy Elektryczne. Wielu właścicieli budynków nie przestrzega tych
przepisów i często uziemienie elektryczne jest niestandardowe. Przykładem takiego
niestandardowego uziemienia jest stalowa, ocynkowana rura wodociągowa. Taka rura koroduje
i nie daje prawdziwego uziemienia. Rdza działa jak izolator podnosząc potencjał rury w stosunku
do ziemi. Gdy piorun uderza w miejsce instalacji, gwałtownie zmienia potencjał ziemi. Ponieważ
prawidłowo uziemione urządzenia COMPAS odpowiadają na zmiany potencjału dużo szybciej
niż źle uziemiony system elektryczny, wówczas źle uziemiony budynek próbuje osiągnąć ziemię
poprzez sterownik. Przepięcie prądu może zniszczyć elementy elektroniczne na płycie sterownika.
Przepięcia o niższym potencjale niż piorun również mają wpływ na działanie sterownika.
Sprawdzanie uziemienia
Można sprawdzić uziemienie w sposób następujący:
1. Zacznij zasilania 220 VAC sterownika i znajdź rodzaj uziemienia. Jeżeli sposób uziemienia jest
jednym z trzech wymienionych poniżej, to nie jest on odpowiedni i należy go poprawić:
• Nie istnieje
• Jest podłączony do skorodowanej lub ocynkowanej rury
• Przewód uziemienia ma mniejszą średnicę niż 2,5 mm2
2. Pamiętaj, żeby obudowa sterownika AS 1510_W była podłączona do uziemienia przewodem
miedzianym, kończącym się w tablicy zasilania energetycznego.
Schemat blokowy przykładowej aplikacji sterownika AS 1510_W, pełniącego rolę lokalnej
kontroli dostępu ( bez rejestracji zdarzeń ) przedstawia rys.6.
Instrukcja instalatora - Sterownik przejścia AS 1510/W
-8-
Rys. 6. Schemat blokowy aplikacji sterownika AS 1510_W
5. PODŁĄCZENIE CZYTNIKÓW IDENTYFIKATORÓW
W zależności od typu identyfikatora, stosuje się odpowiednie czytniki np.: AS 530
dla pamięci dotykowych, AS 600 dla pamięci dotykowych z klawiaturą, AS 900, AS 910 i AS 940
dla kart zbliżeniowych, AS 930 dla kart zbliżeniowych z klawiaturą. Podłączenie dokonujemy
przewodem ośmiożyłowym. Końcówkę przewodu od strony sterownika zaciskamy w specjalny,
ośmiostykowy wtyk, dostarczony wraz ze sterownikiem. Wtyk należy włożyć do gniazda
oznaczonego CZYT1 lub CZYT2. Jedyną różnicą w działaniu czytnika podłączonego do gniazda
CZYT2, jest fakt nie sygnalizowania dźwiękowo, zadziałania przycisku „Przywołania”.
Aplikacje podłączeniowe czytników znajdują się w „Podłączenie czytników - aplikacja”.
Zalecany przewód to LiYCY 10x0,35 (w ekranie).
6. PODŁĄCZENIE BLOKADY PRZEJŚCIA
Do sterowania blokadą przejścia służy przekaźnik PK1. Jako blokady przejścia mogą być
stosowane rygle elektromagnetyczne, zwory elektromagnetyczne, zamki elektryczne, bramki
obrotowe i uchylne tripod, śluzy, szlabany itp. Możliwe jest podłączenie zarówno blokad zwykłych
(blokada zwolniona przy dopływie prądu), jak i rewersyjnych (blokada zwolniona przy odłączonym
zasilaniu). Sposób podłączenia zwykłego rygla stabilizowanego (12VDC) do zacisków na płytce
sterownika AS 1510_W przedstawia rys. 7a, zaś rygla rewersyjnego rys 7b.
Rys.7.a Aplikacja podłączenia AS 1510_W z blokadą zwykłą
Instrukcja instalatora - Sterownik przejścia AS 1510/W
-9-
Rys.7.b. Aplikacja podłączenia AS 1510_W z blokadą rewersyjną
Uwaga:
Przy podłączaniu elektromechanicznych blokad przejść, należy bezwzględnie stosować
następujące zalecenia:
• przy blokadach, ryglach ,zamkach elektromagnetycznych należy stosować elementy
elektroniczne zapobiegające zjawisku samoindukcji:
• do blokad stałonapięciowych - jeśli nie posiadają należy dołączyć diodę
spolaryzowaną zaporowo np. 1N4004.
• do blokad przemienno - napięciowych - jeśli nie posiadają należy dołączyć
kondensator niespolaryzowany o pojemności 10 mikrofaradów.
Blokada AS 3 produkcji COMPAS nie wymaga stosowania w / w zaleceń.
• stosować zasilacze liniowe z minimum 30% zapasem mocy w stosunku do bilansu mocy
podłączonych odbiorników
• w przypadku blokad przemienno - napięciowych, blokad o innym napięciu zasilania niż 12V
DC oraz blokad elektromagnetycznych o poborze prądu większym niż 0,5 A przy 12V DC,
należy stosować osobne zasilanie zgodne z zaleceniami producentów
• w przypadku stosowania blokad, których parametry elektryczne przekraczają dopuszczalne
wartości wyjść przekaźnikowych ( IMAX <1,5A, UMAX = 30 VDC / 220 VAC, PMAX < 45W)
należy stosować dodatkowy zewnętrzny przekaźnik
7. PODŁĄCZENIE SYGNALIZATORA
Po uruchomieniu systemu przekaźnik PK2 jest włączony i zmiana stanu odbywa się poprzez:
• przekroczenie czasu otwarcia blokady
• rozwarcie linii antysabotażowej (IN 2)
rozwarcie linii antysabotażowej czytników
Sposób podłączenia sygnalizatora akustycznego pokazany jest na rysunkach 7a i 7b.
8. SYGNALIZACJA KONTROLI NAPIĘCIA ZASILANIA
Do sygnalizacji braku napięcia zasilania zewnętrznego służy przekaźnik PK3. W momencie
zaniku prądu następuje automatyczne przejście na zasilanie awaryjne. Przekaźnik PK3 sygnalizuje
awarię zasilania. Na ekranie komputera pokazuje się komunikat „Awaria zasilania”.
Instrukcja instalatora - Sterownik przejścia AS 1510/W
-10-
9. PODŁĄCZENIE PRZYCISKU ZDALNEGO OTWARCIA BLOKADY
Wejście cyfrowe IN1 umożliwia podłączenie przycisku zdalnego otwierania przejścia.
Powinien to być przełącznik monostabilny ze stykiem NO. Nawet krótkotrwałe naciśnięcie
przycisku spowoduje zwolnienie blokady na zaprogramowany czas. Niewykorzystane wejście
cyfrowe IN1 należy pozostawić niepodłączone. Sposób podłączenia przycisku zdalnego otwierania
blokady pokazany jest na rysunkach 7a i 7b.
10. PODŁĄCZENIE CZUJNIKA OTWARCIA PRZEJŚCIA
Czujnik otwarcia przejścia, stanowi integralną część blokady i z reguły jest to styk NC
( gdy blokada zamknięta - styki zwarte ). Sterownik AS 1510_W posiada wejście cyfrowe IN2
do monitorowania tego czujnika.Blokada przejścia jest zwalniana na określony ( zaprogramowany )
czas. Po zakończeniu zwolnienia blokady odliczany jest czas opóźnienia włączenia alarmu.
Jeżeli po tym czasie styki czujnika pozostaną rozwarte, przekaźnik sygnalizacyjny PK2 przejdzie
w stan alarmowy. Jeżeli wejście IN2 nie jest wykorzystane, należy do niego dołączyć napięcie
zasilania 12 VDC. Sposób podłączenia czujnika otwarcia przejścia dla blokady zwykłej i blokady
rewersyjnej pokazany jest odpowiednio na rysunkach 7a i 7b.
11. PODŁĄCZENIE KONTROLI NAPIĘCIA ZASILANIA
Wejście cyfrowe IN3 służy do kontroli napięcia zasilania. Wejście IN3- należy połączyć
z GND, a IN3+ podłączyć w zasilaczu na wejściu zasilania z transformatora i przed wejściemna
układ przełączający między akumulatorem a zasilaniem zewnętrznym. W momencie zaniku
zasilania zewnętrznego następuje przejście przekaźnika sygnalizacyjnego w tryb pracy cyklicznej
(0,5Hz), na 4sekundy Jednoczesny komunikat na ekranie komputera “Awaria zasilania”.
Jeżeli wejście IN3 nie jest wykorzystane, należy do niego dołączyć napięcie zasilania 12 VDC.
Sposób podłączenia pokazany jest na rysunkach 7a i 7b.
12. PODŁĄCZENIE PRZYCISKU EWAKUACYJNEGO
Przycisk ewakuacyjny stosowany jest ze względu na bezpieczeństwo osób przebywających
w pomieszczeniach objętych kontrolą dostępu. Musi być zainstalowany wszędzie tam, gdzie nie ma
możliwości swobodnego wyjścia z obszaru chronionego np. podczas pożaru. Przycisk ten powinien
być zamontowany w dobrze widocznym i łatwo dostępnym miejscu. Jego konstrukcja powinna
chronić przed nieuzasadnionym użyciem, np. przez umieszczenie przycisku pod szybką.
Zadziałanie przycisku musi powodować bezpośrednie zwolnienie blokady przejścia, zatem dla
zwykłych blokad, powinien być to przycisk bistabilny NO, a dla blokad rewersyjnych - bistabilny
NC. Sposób podłączenia przycisku ewakuacyjnego dla blokady rewersyjnej -patrz rysunek 7a i 7b.
13. PODŁĄCZENIE STEROWNIKA AS 1510/W DO SYSTEMU
KONTROLI DOSTĘPU
W systemie sieciowym, sterownik AS 1510/W współpracuje z koncentratorem danych
AS 1496 poprzez łącze szeregowe RS485. Zaciski oznaczone „B” i „A” na płytce sterownika,
łączymy odpowiednio z wyprowadzeniami B i A koncentratora danych. Do połączenia należy użyć
symetrycznej skrętki jednoparowej. Zalecany przewód między sterownikiem a koncentratorem
to LiYCY-P 2x2x0,5 (w ekranie). Długość tak wykonanej magistrali może wynosić 1200m.
W warunkach silnych zakłóceń, zaleca się poprowadzenie magistrali przewodem ekranowanym,
który należy dołączyć do zacisków masy (GND) w koncentratorze. Jeżeli magistrala RS485 nie jest
bezpośrednio dołączana do zacisków na płytce sterownika, długość podłączenia sterownika
Instrukcja instalatora - Sterownik przejścia AS 1510/W
-11-
do magistrali nie powinna przekraczać 2,5m. Schemat blokowy podłączenia dwóch sterowników
AS1510_W do koncentratora danych AS 1496, przedstawia rys.8.
Rys. 8. Przykładowe podłączenie do systemu COMPAS 2002
Aby zapewnić prawidłowe funkcjonowanie systemu, należy przestrzegać poniższe zalecenia:
• przebieg magistrali RS485 należy zaprojektować tak, aby nie miała rozgałęzień, czyli nie łączyć
sterowników AS 1510_W z koncentratorem AS 1496 „w gwiazdkę”
• przyłącza sterowników AS 1510_W do magistrali, nie powinny być dłuższe niż 2,5m
• istotne jest, aby różnice potencjału masy dla poszczególnych sterowników były jak najmniejsze,
w szczególnych przypadkach należy zastosować połączenie wyrównujące poziomy potencjałów
mas lub połączenie z prawidłowo zainstalowanym uziemieniem
14. PODŁĄCZENIE LINII ANTYSABOTAŻOWEJ
Wszystkie urządzenia wchodzące w skład systemu kontroli dostępu wyposażone
są w wyłączniki ze stykiem NC. Czujniki te pozwalają wykryć próbę otwarcia lub oderwania
od ściany obudowy urządzenia. Do podłączenia czujników antysabotażowych, służy wejście
cyfrowe IN4. Jeżeli wszystkie czujniki zostaną połączone szeregowo, rozwarcie któregoś z nich
lub przerwanie linii antysabotażowej, spowoduje zmianę stanu przekaźnika sygnalizacyjnego PK2.
Przekaźnik pozostaje w stanie alarmowym do czasu ponownego zamknięcia linii antysabotażowej.
Niewykorzystane wejście cyfrowe IN4 należy podłączyć w następujący sposób:
• +IN4 podłączyć do zacisku +DC a -IN4 do zacisku GND.
Sposób podłączenia linii antysabotażowej pokazany jest na rysunku 9.
Rys. 9. Podłączenie linii antysabotażowej
Instrukcja instalatora - Sterownik przejścia AS 1510/W
-12-
15. URUCHOMIENIE I PROGRAMOWANIE
LOKALNY TRYB PRACY
Pierwsze uruchomienie po zakończeniu instalacji sterownika AS1510/W i współpracującego
z nim czytnika (czytników), jest ustawienie nastawnika nr 7 w pozycji „OFF” oraz wykasowanie
pamięci uprawnień.
Aby tego dokonać, należy:
• wyłączyć napięcie zasilające sterownik
• ustawić mikroprzełącznik nr 8 w pozycji „ON”
• załączyć napięcie zasilające
• odczekać ok. pięciu sekund
• ustawić mikroprzełącznik nr 8 w pozycji „OFF”
Podczas kasowania pamięci, w czytniku identyfikatorów podłączonym do sterownika, będzie
świecić czerwona dioda LED. Należy też sprawdzić, czy nastawnik nr 8 jest w pozycji „OFF”
po zakończeniu uruchamiania sterownika, bowiem nawet krótka przerwa w zasilaniu, spowoduje
wykasowanie pamięci uprawnień. Bezpośrednio po wykonaniu kasowania (nie odłączając
zasilania), należy zarejestrować wybrane identyfikatory jako Nadrzędny i Kasujący. Pierwszy
odczytany identyfikator, będzie traktowany jako Nadrzędny i zostanie to potwierdzone
modulowanym sygnałem dźwiękowym oraz przemiennym świeceniem diody LED zielonej
i czerwonej w czytniku. Identyfikator odczytany jako drugi, zostanie zarejestrowany jako Kasujący
i tak jak poprzednio, czytnik potwierdzi to sygnałem dźwiękowym i miganiem diodami LED.
Uwaga:
Jeżeli identyfikator Nadrzędny zostanie zarejestrowany również jako Kasujący,
wówczas nie mamy możliwości kasowania uprawnień identyfikatorów zgubionych
lub skradzionych. Jedynym rozwiązaniem w tej sytuacji, jest wykasowanie pamięci
uprawnień i ponowne zapisanie w pamięci pozostałych identyfikatorów.
Kolejne odczytanie identyfikatora Nadrzędnego rozpoczyna cykl programowania sterownika
AS1510_W. Migająca w czytniku zielona dioda LED, sygnalizuje oczekiwanie na wprowadzenie
identyfikatorów uprawnionych. Poprzez ich kolejne odczytywanie (sygnalizuje to krótki sygnał
dźwiękowy), nadajemy im uprawnienie do otwierania blokady. Po upływie 10 sekund
od odczytania ostatniego identyfikatora, sterownik automatycznie wyjdzie z cyklu uprawnień,
co czytnik sygnalizuje miganiem diody czerwonej. Tak jak w cyklu uprawnień, sterownik
przez 10 sekund będzie oczekiwał na odczytanie identyfikatorów, którym chcemy odebrać
uprawnienie przejścia. Do tego cyklu możemy przejść również przez odczytanie identyfikatora
Nadrzędnego w czasie cyklu nadawania uprawnień identyfikatorom. Nie wychodząc z trybu
programowania - odczytując następny raz identyfikator Nadrzędny przejdziemy do cyklu
programowania czasu działania przekaźnika PK1 - sterującego otwarciem blokady. Długość tego
czasu, mierzona jest od odczytania identyfikatora Nadrzędnego i taktowana sygnałem dźwiękowym
w jednosekundowych odstępach. Istnieje możliwość ustawienia czasu zwolnienia blokady
w zakresie od jednego do sześćdziesięciu sekund. Ponowne odczytanie identyfikatora Nadrzędnego,
kończy ustawianie czasu i powoduje przejście sterownika z cyklu programowania do normalnej
pracy.
Uwaga:
Jeżeli po wejściu w cykl programowania czasu otwarcia, nie czekając na pierwszy
sygnał dźwiękowy, ponownie odczytamy identyfikator Nadrzędny, sterownik zaprogramuje
„zerowy” czas otwarcia, czyli odczyt identyfikatorów uprawnionych nie będzie powodował
zwolnienia blokady, choć czytnik podłączony do sterownika, potwierdzi odczyt zaświeceniem
zielonej diody LED.
Instrukcja instalatora - Sterownik przejścia AS 1510/W
-13-
Do odbierania uprawnień identyfikatorom np. zgubionym czy skradzionym, służy
identyfikator Kasujący. Odczytanie identyfikatora Kasującego, wprowadza sterownik AS1510_W
w specjalny cykl odbierania uprawnień. Jest on sygnalizowany przez czytnik miganiem czerwonej
diody LED i synchronicznym sygnałem dźwiękowym. Skasowanie uprawnień identyfikatorów
o znanym kodzie, następuje po odczytaniu identyfikatora o najbliższym, niższym kodzie.
Wyjątek stanowi ten identyfikator, który z pośród wszystkich używanych w systemie ma najniższy
kod i uprawnienia tego, możemy skasować identyfikatorem o kodzie wyższym.
Przykład: przyjmijmy, że używane identyfikatory z kodem:
zatem identyfikator
000 - uprawniony
001 - nieuprawniony
002 - uprawniony
055 - uprawniony
723 - nieuprawniony
999 - uprawniony
000 kasujemy identyfikator
002
055
999
999
000 lub 001
002
723 lub 055
Po zakończeniu wpisywania do pamięci uprawnień identyfikatorów, sterownik AS1510_W
jest gotowy do pracy. Odczyt kodu identyfikatora następuje poprzez zmianę kodu heksagonalnego
na dziesiętny.
TRYB PRACY SIECIOWEJ
W tym trybie pracy, kontrolę nad sterownikiem przejmuje koncentrator danych AS 1496.
Należy jedynie upewnić się, czy na nastawnikach o numerach od 1 do 5 jest ustawiony właściwy
adres sterownika w systemie oraz czy nastawnik nr 7 jest w pozycji „ON”.
16. PRACA STEROWNIKA AS 1510_W WERSJA „TG”
Sterownik przejścia AS 1510_W v.TG, jest elementem systemu COMPAS 2002 i nie może
pracować w trybie indywidualnym. Sterownik wykonany w wersji TG pracuje wyłącznie
z czytnikami AS600 lub AS930 i przeznaczony jest do współpracy z systemami alarmowymi.
Dzięki przekaźnikowi PK3, służącemu do załączania i wyłączania systemu alarmowego, eliminuje
tzw. manipulator systemu alarmowego. W wersji oprogramowania „TG” wejście IN4
jest wykorzystywane do zezwolenia na za uzbrojenie systemu alarmowego. Należy do niego
dołączyć linie monitorujące stan czujek alarmowych wewnątrz pomieszczenia chronionego ( brak
sygnału - czujka nieaktywna, podane napięcie - czujka aktywna ). Wszystkie procedury związane
z nadawaniem i cofaniem uprawnień poszczególnych użytkowników systemu, dokonujemy
w programie zarządzającym SHERIFF.
Użytkownicy systemu kontroli dostępu mogą posługiwać się:
• identyfikatorem
• indywidualnym kodem klawiatury
• identyfikatorem i kodem
Trzecia możliwość czyli tzw. podwójna identyfikacja, stanowi skuteczną barierę dla osób
nieupoważnionych, przed wejściem do chronionych pomieszczeń. Kod wybierany na klawiaturze
może składać się z dwu, trzech lub nawet sześciu cyfr. Kod jest przydzielany indywidualnie
każdemu użytkownikowi systemu.
Instrukcja instalatora - Sterownik przejścia AS 1510/W
-14-
Uwaga:
Osobno nadajemy uprawnienia do załączania i wyłączania systemu alarmowego i osobno
do otwierania przejścia.
Przykład zapisu w programie SHERIFF w tablicy UPRAWNIENIA:
Nazwisko i Imię
kod ID
kod KB
Adres
Alarmy
Abacki Apoloniusz
Abacki Apoloniusz
35A7BC
35A7BC
001234
000000
15
1, 2, 15
tak
nie
Aby wejść do pomieszczenia chronionego systemem alarmowym i systemem kontroli dostępu
(adres 15), należy dokonać następujących czynności:
•
•
•
Wybrać na klawiaturze kod 1234
Dotknąć identyfikatorem do czytnika /rozbrojenie systemu alarmowego/
Ponownie dotknąć identyfikatorem do czytnika /otwarcie przejścia/
Uwaga:
Jeżeli system alarmowy jest uzbrojony, blokada drzwi nie zostanie zwolniona,
nawet gdy do czytnika dotykamy identyfikatorem uprawnionym.
Uzbrojenia systemu alarmowego dokonujemy:
•
•
wybierając kod na klawiaturze - 1234
dotykając identyfikatorem do gniazda czytnika
Czytnik AS 600 lub AS930 sygnalizuje uzbrojenie systemu alarmowego świeceniem czerwonej
diody LED. Jeżeli wewnątrz pomieszczenia czujka alarmowa jest aktywna (alarm), wówczas
nie jest możliwe uzbrojenie systemu /po próbie uzbrojenia, przez 10 sek. działa sygnalizator
akustyczny i miga czerwona dioda LED w czytniku/.Wszystkie czynności /rozbrojenie, wejście,
uzbrojenie/ są rejestrowane i zapisywane w archiwum systemu kontroli dostępu.
Dodatkową, istotną zaletą wykorzystania sterownika AS 1510_W v.TG oraz czytników
z klawiaturą AS 600 lub AS930, jest możliwość wywoływania tzw. cichego alarmu. Zakładamy,
że napastnik doskonale wie jakie czynności powinny być wykonane, aby rozbroić system
alarmowy. Gdy uprawniony użytkownik systemu zostaje sterroryzowany i zmuszony do
rozbrojenia systemu i otwarcia przejścia, dokonuje normalnych czynności czyli wybiera na
klawiaturze swój kod, zmienia jednak ostatnią cyfrę i zamiast „4” wybiera „3” lub „5”, następnie
dotyka identyfikatorem do gniazda czytnika.
System alarmowy zostaje rozbrojony, przejście można otworzyć. Jednak w tym samym
momencie, zostaje załączony przekaźnik PK1 w koncentratorze danych AS 1495, zaś na ekranie
monitora pojawia się komunikat ALARM POD BRONIĄ z podaniem nazwy przejścia i danych
użytkownika. Skasowanie tego alarmu jest możliwe przez uaktywnienie wejścia IN1
w koncentratorze. Użycie kodu alarmowego, jak i moment skasowania „cichego alarmu”,
jest rejestrowany i archiwizowany w systemie kontroli dostępu.
Instrukcja instalatora - Sterownik przejścia AS 1510/W
-15-
17. KARTA GWARANCYJNA
Producent udziela gwarancji na okres 12 miesięcy od daty zakupu, na zasadach zgodnych z O.W.S.
nr fabryczny ...................................
data zakupu ........................................
.............................................................
Pieczęć i podpis sprzedawcy
Przypominamy jednocześnie, że niniejsza gwarancja dotyczy urządzenia użytkowanego zgodnie z :
-
instrukcją,
przeznaczeniem,
parametrami podanymi w danych technicznych, z nienaruszoną nalepką gwarancyjną
oraz legitymującego się prawidłowo wypełnioną kartą gwarancyjną.
W przypadku naruszenia któregokolwiek z ww. warunków, bądź też uszkodzeń mechanicznych,
naprawa zostanie potraktowana jako odpłatna.
Instrukcja instalatora - Sterownik przejścia AS 1510/W
