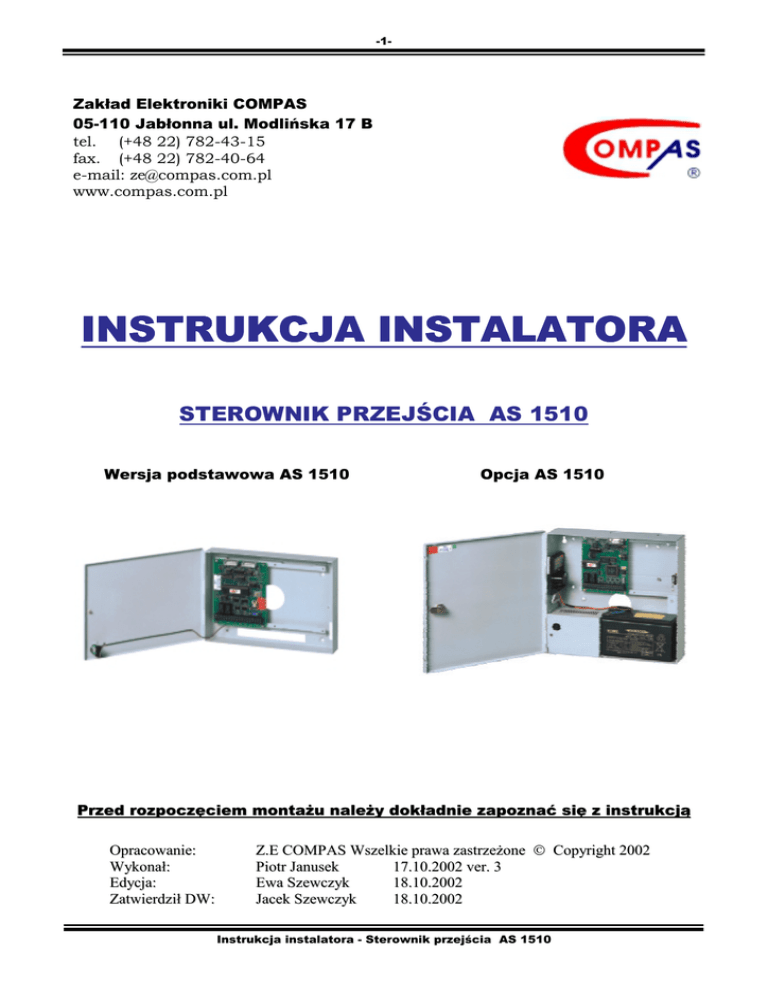

INSTRUKCJA INSTALATORA
STEROWNIK PRZEJŚCIA AS 1510
Wersja podstawowa AS 1510
Opcja AS 1510
Przed rozpoczęciem montażu należy dokładnie zapoznać się z instrukcją
Opracowanie:
Wykonał:
Edycja:
Zatwierdził DW:
Z.E COMPAS Wszelkie prawa zastrzeżone  Copyright 2002
Piotr Janusek
17.10.2002 ver. 3
Ewa Szewczyk
18.10.2002
Jacek Szewczyk
18.10.2002
Instrukcja instalatora - Sterownik przejścia AS 1510
-2-
SPIS TREŚCI
1. Opis ogólny sterownika AS 1510
2. Parametry techniczne
3. Budowa i opis elementów
4. Instalacja
5. Podłączenie czytników identyfikatorów
6. Podłączenie blokady przejścia
7. Podłączenie sygnalizatora
8. Podłączenie przycisku zdalnego otwarcia blokady
9. Podłączenie czujnika otwarcia przejścia
10. Podłączenie kontroli napięcia zasilania
11. Podłączenie przycisku ewakuacyjnego
12. Podłączenie sterownika AS 1510 do systemu kontroli dostępu
13. Podłączenie linii sabotażowej
14. Uruchomienie i programowanie
15. Karta Gwarancyjna
strona 2
strona 3
strona 4
strona 5
strona 6
strona 6
strona 7
strona 7
strona 8
strona 8
strona 9
strona 9
strona 10
strona 10
strona 12
1. STEROWNIK PRZEJŚCIA AS 1510 - OPIS OGÓLNY
Sterownik przejścia AS 1510, jest urządzeniem elektronicznym, stanowiącym integralną
część systemu kontroli dostępu COMPAS 2002, opracowanym i produkowanym przez firmę
COMPAS. Po dołączeniu do niego czytnika identyfikatorów np.: AS 510 lub AS 600 dla pamięci
dotykowych, sterownik zapewnia lokalną kontrolę dostępu i spełnia następujące funkcje:
• odczytuje kod identyfikatora
• analizuje uprawnienia użytkownika
• decyduje o zwolnieniu blokady przejścia
• kontroluje przycisk zdalnego otwarcia drzwi
• monitoruje czujnik otwarcia drzwi
• kontroluje awarię zasilania
• monitoruje przycisk antysabotażowy
• wysyła do drukarki szeregowej informacje o zdarzeniach /opcja/
W samodzielnym trybie pracy, sterownik nie zachowuje w pamięci informacji
o zdarzeniach oraz nie rejestruje czasu ich zaistnienia.
Jeżeli sterownik AS 1510 wraz z czytnikiem identyfikatorów, dołączymy do koncentratora
danych AS 1496, otrzymamy podstawową konfigurację systemu kontroli dostępu COMPAS 2002.
W tej sytuacji sterownik przejścia spełnia następujące funkcje:
• odczytuje kod identyfikatora
• przesyła kod do koncentratora danych
• odbiera informację o uprawnieniach użytkownika
• zwalnia (lub nie) blokadę przejścia
• kontroluje przycisk zdalnego otwarcia drzwi
• monitoruje czujnik otwarcia drzwi
• kontroluje awarię zasilania
• monitoruje czujniki antysabotażowe
Instrukcja instalatora - Sterownik przejścia AS 1510
-3-
• przesyła do koncentratora informację o zdarzeniach
Współpraca sterownika przejścia AS 1510 z koncentratorem danych AS 1496, pozwala
na otrzymanie pełnego raportu o zdarzeniach na przejściu, łącznie z dokładnym czasem ich
zaistnienia.
2. PARAMETRY TECHNICZNE
Współpraca
Czytniki identyfikatorów
AS 510, AS 600
( jeden lub dwa , wejście lub wejście/wyjście )
AS 1496 ( współpraca w systemie )
tryb lokalny - 500
Koncentrator danych
Ilość użytkowników
tryb sieciowy - 1000
Parametry elektryczne
Zasilanie zewnętrzne
Pobór prądu
Zabezpieczenie
zasilania
Ochrona antysabotażowa obudowy
Parametry mechaniczne
Obudowa
Pokrycie
Wymiary
Waga
Środowisko pracy
Temperatura
Wilgotność
Wejścia / wyjścia funkcjonalne
IN 1 - przycisk zdalnego otwierania blokady
IN 2 - czujnik otwarcia przejścia
IN 3 - kontrola awarii zasilania
IN 4 - wejście linii antysabotażowej
PK 1 - sterowanie blokadą przejścia
PK 2 - sygnalizacja przywołania
i alarmu
Tryb pracy
Samodzielny, bez rejestracji zdarzeń
Sieciowy - zarządzany centralnie
Transmisja danych
Sterownik - koncentrator AS 1496
Sterownik - czytniki
Okablowanie
TECHNOKABEL)
Sterownik - koncentrator AS 1496
Sterownik - czytniki
10÷15 V DC
100÷150 mA
termiczne i przed odwrotną polaryzacją
styki mikrowyłącznika, bezpotencjałowe NC
stalowa, zamykana wkrętem M3
lakier proszkowy RAL 7035
248 mm x 184 mm x 45 mm
1 600 g
-10°C ÷ +70°C
40 ÷ 95% RHw
wejście cyfrowe, optoizolowane,Umax15VDC
wejście cyfrowe, optoizolowane,Umax15VDC
wejście cyfrowe, optoizolowane,Umax15VDC
wejście cyfrowe, optoizolowane,Umax15VDC
wyjście przekaźnikowe, bezpotencjałowe
I max < 1,5A ; Umax < 30 V DC
wyjście przekaźnikowe, bezpotencjałowe
I max < 1,5A ; Umax < 30 V DC
lokalna kontrola dostępu dla 500
użytkowników,
współpraca z koncentratorem AS 1496 +
program
RS 485 max .1200 m
standard: DALLAS max.50 m
zalecany przewód (producent
LiYCY-P
LiYCY
2 x 2 x 0,5
10 x 0,35
Instrukcja instalatora - Sterownik przejścia AS 1510
(w ekranie)
(w ekranie)
-4-
3. BUDOWA I OPIS ELEMENTÓW
W górnej części płytki znajdują się gniazda służące do dołączenia czytników
identyfikatorów. Jeżeli przy kontrolowanym przejściu, umieszczamy tylko jeden czytnik wejściowy,
dołączamy go do gniazda CZYT1. W przypadku gdy przy przejściu umieszczamy także czytnik
wyjściowy, dołączamy go do gniazda CZYT2.
Do konfifuracji sterownika służy zespół ośmiu mikroprzełączników ( nastawników ).
Ich funkcje są następujące :
1...5
6
7
8
-
adres sterownika w systemie
rodzaj pracy przekaźnika sterującego blokadą PK1
rodzaj pracy sterownika
zerowanie pamięci uprawnień
Ustawienie mikroprzełączników
w pozycji dolnej „OFF” oznacza wyłączenie,
zaś ustawienie w pozycji górnej „ON” oznacza załączenie.
Nastawnikom od 1 do 5 przyporządkowano następujące wagi liczbowe:
NASTAWNIK
1
2
3
4
5
WAGA
=1
=2
=4
=8
= 16
Adres sterownika otrzymujemy przez sumowanie wag nastawników ustawionych w pozycji
„ON”. Adres zawiera się w przedziale od 0 do 31.
Uwaga:
Sterowniki AS1510 pracujące pod jednym koncentratorem muszą mieć różne adresy.
Nastawnik nr 6 ustawiony w pozycji dolnej „OFF” powoduje, że przekaźnik PK1 służy
do sterowania blokadą przejścia . Oznacza to, że po zezwoleniu na otwarcie przejścia , PK1 zmienia
chwilowo swój stan , zgodnie z zaprogramowanym czasem.
Ustawienie nastawnika nr 6 w pozycji „ON”, powoduje zmianę trybu pracy przekaźnika
PK1 na bistabilną. Oznacza to, że po odczycie uprawnionego identyfikatora, przekaźnik zmienia
swój stan, aż do czasu, gdy nastąpi ponowny odczyt identyfikatora uprawnionego i wtedy dopiero
powraca do pierwotnego ustawienia. Jest to wykorzystywane miedzy innymi do współpracy
z systemami alarmowymi - do ich załączania i wyłączania.
Nastawnik nr 7 służy do wyboru trybu pracy sterownika:
•
•
pozycja „OFF”
pozycja „ON’
- tryb samodzielny (lokalny)
- tryb sieciowy czyli współpraca z koncentratorem AS1496
Lokalny tryb pracy, oznacza pełną kontrolę jednego przejścia do obszaru chronionego,
dla maksimum 500 użytkowników, bez rejestracji zdarzeń. Sieciowy tryb pracy pozwala
Instrukcja instalatora - Sterownik przejścia AS 1510
-5-
na kontrolę obszaru chronionego dla maksimum 1000 użytkowników z komputerową rejestracją
i archiwizacją zdarzeń.
Nastawnik nr
8, służy podczas pracy samodzielnej, do kasowania pamięci,
w której przechowywane są uprawnienia poszczególnych identyfikatorów.
W dolnej części płytki drukowanej sterownika AS 1510 znajduje się listwa zaciskowa
( rys. 1), w której poszczególne zaciski mają oznaczenia :
Rys. 1.
PK1
PK2
+/- IN1
+/- IN2
+/- IN3
+/- IN4
B/A
+/- 12V
- wyjście bezpotencjałowe styków przekaźnika sterującego blokadą,
- wyjście bezpotencjałowe styków przekaźnika sygnalizacji,
- wejście przycisku zdalnego otwierania blokady,
- wejście czujnika otwarcia przejścia,
- wejście awarii zasilania,
- sabotaż zewnętrzny,
- linia komunikacji systemowej RS 485 do innych sterowników
i koncetratora danych AS 1496
- wejście napięcia zasilającego sterownik.
4. INSTALACJA
Sterownik przejścia AS 1510 montowany jest w dwóch rodzajach obudów:
obudowa stalowa o wymiarach 250 mm X 185 mm X 45 mm, lakierowana, zamykana wkrętem
M3x12, wyposażona w wyłącznik antysabotażowy, mieszcząca dwa sterowniki.
• obudowa stalowa o wymiarach 285 mm X 285 mm X 80 mm, lakierowana, zamykana na zamek
z kluczem, wyposażona w bezobsługowy akumulator 7 Ah i zasilacz 12V / 3A oraz wyłącznik
antysabotażowy, mieszcząca dwa sterowniki.
Sterownik przejścia powinien być instalowany wewnątrz chronionego pomieszczenia,
w miejscu ukrytym lecz zapewniającym dostęp w celach serwisowych.
•
Uwaga:
Urządzenie zostało przetestowane i jest zgodne z wymaganiami dla urządzeń alarmowych Klasy C.
Schemat blokowy przykładowej aplikacji sterownika AS 1510, pełniącego rolę lokalnej kontroli
dostępu ( bez rejestracji zdarzeń) przedstawia rys . 2.
Instrukcja instalatora - Sterownik przejścia AS 1510
-6-
5. PODŁĄCZENIE CZYTNIKÓW IDENTYFIKATORÓW
W zależności od typu identyfikatora, stosuje się odpowiednie czytniki np.: AS 510
lub AS 600 dla pamięci dotykowych. Podłączenie dokonujemy przewodem sześciolub ośmiożyłowym w zależności od sposobu podłączenia linii antysabotażowej.
Końcówki przewodów od strony sterownika zaciskamy w specjalny, ośmiostykowy
wtyk,dostarczony wraz ze sterownikiem. Wtyk należy włożyć do gniazda oznaczonego CZYT1
lub CZYT2. Aplikacje podłączeniowe czytników znajdują się w „Podłączenie czytników
- aplikacja”. Zalecany przewód to LiYCY 10x0,35 (w ekranie).
6. PODŁĄCZENIE BLOKADY PRZEJŚCIA
Do sterowania blokadą przejścia służy przekaźnik PK1.
Jako blokady przejścia mogą być stosowane rygle elektromagnetyczne, zwory
elektromagnetyczne, zamki elektryczne, bramki obrotowe i uchylne tripod, śluzy, szlabany itp.
Możliwe jest podłączenie zarówno blokad zwykłych (blokada zwolniona przy dopływie prądu),
jak i rewersyjnych (blokada zwolniona przy odłączonym zasilaniu).
Instrukcja instalatora - Sterownik przejścia AS 1510
-7-
Uwaga:
Przy podłączaniu elektromechanicznych blokad przejść, należy bezwzględnie stosować
następujące zalecenia:
• przy blokadach, ryglach ,zamkach elektromagnetycznych należy stosować elementy
elektroniczne zapobiegające zjawisku samoindukcji:
• do blokad stałonapięciowych - jeśli nie posiadają należy dołączyć diodę
spolaryzowaną zaporowo np. 1N4004.
• do blokad przemienno - napięciowych - jeśli nie posiadają należy dołączyć
kondensator niespolaryzowany o pojemności 10 mikrofaradów.
• stosować zasilacze liniowe z minimum 30% zapasem mocy w stosunku do bilansu
mocy podłączonych odbiorników
• w przypadku blokad przemiennonapięciowych, blokad o innym napięciu zasilania
niż 12V DC oraz blokad elektromagnetycznych o poborze prądu większym niż 0,5 A
przy 12V DC, należy stosować osobne zasilanie zgodne z zaleceniami producentów
• w przypadku stosowania blokad, których parametry elektryczne przekraczają
dopuszczalne wartości wyjść przekaźnikowych ( IMAX <1,5A, UMAX = 30 VDC / 220
VAC, PMAX < 45W) należy stosować dodatkowy przekaźnik zewnętrzny.
7. PODŁĄCZENIE SYGNALIZATORA
Po uruchomieniu systemu przekaźnik PK2 jest włączony i zmiana stanu odbywa się poprzez:
• przekroczenie czasu otwarcia blokady ( praca cykliczna )
• zadziałaniu przycisku przywołania ( praca cykliczna )
• rozwarcie linii antysabotażowej czytników ( praca stała )
Sposób podłączenia sygnalizatora akustycznego z własnym zasilaniem sterowanego
stykiem NO, przedstawia rys.6a, na rysunku 6b pokazane jest podłączenie sygnalizatora zasilanego
z zasilacza sterownika
8. PODŁĄCZENIE PRZYCISKU ZDALNEGO OTWARCIA BLOKADY
Zdalne ( ręczne ) otwieranie blokady stosowane jest przy współpracy systemu kontroli
dostępu z instalacją domofonową lub w przypadku, gdy blokada przejścia jest sterowana wyłącznie
przez system, zaś wyjście z obszaru chronionego nie jest wyposażone w czytnik identyfikatorów.
Wejście cyfrowe IN1 umożliwia podłączenie przycisku zdalnego otwierania przejścia.
Powinien to być przełącznik monostabilny ze stykiem NO. Nawet krótkotrwałe naciśnięcie
Instrukcja instalatora - Sterownik przejścia AS 1510
-8-
przycisku spowoduje zwolnienie blokady na zaprogramowany czas. Niewykorzystane wejście
cyfrowe IN1 należy pozostawić niepodłączone.
Sposób podłączenia przycisku zdalnego otwierania blokady pokazany jest na rysunku 7.
9.PODŁĄCZENIE CZUJNIKA OTWARCIA PRZEJŚCIA
Czujnik otwarcia przejścia, stanowi integralną część blokady i z reguły jest to styk NC
( gdy blokada zamknięta - styki zwarte). Sterownik AS 1510 posiada wejście cyfrowe IN2
do monitorowania tego czujnika.
Blokada przejścia jest zwalniana na określony (zaprogramowany) czas. Jeżeli po upływie
5 sekund od zakończenia zwolnienia blokady, styki czujnika pozostaną rozwarte, przekaźnik
sygnalizacyjny PK2 zostanie uaktywniony.
Sygnalizacja otwartych drzwi polega na cyklicznej ( 0,5 Hz ) pracy przekaźnika ,
aż do momentu zamknięcia blokady lub jej ponownego zwolnienia.
Jeżeli wejście IN2 nie jest wykorzystywane , należy do niego dołączyć napięcie zasilające
+12V. Sposób podłączenia czujnika otwarcia przejścia do zacisków sterownika przedstawia rys. 8
10. PODŁĄCZENIE KONTROLI NAPIĘCIA ZASILANIA
Wejście cyfrowe IN3 służy do kontroli napięcia zasilania. Wejście IN3- należy połączyć
z GND, a IN3+ podłączyć w zasilaczu na wejściu zasilania z transformatora i przed wejściem
na układ przełączający między akumulatorem, a zasilaniem zewnętrznym. W momencie zaniku
zasilania zewnętrznego następuje przejście przekaźnika sygnalizacyjnego w tryb alarmowy.
Jednoczesny komunikat na ekranie komputera “Awaria zasilania”. Jeżeli wejście IN3
nie jest wykorzystane, należy do niego dołączyć napięcie zasilania 12 VDC.
Instrukcja instalatora - Sterownik przejścia AS 1510
-9-
Rys. 9
11. PODŁĄCZENIE PRZYCISKU EWAKUACYJNEGO
Przycisk ewakuacyjny stosowany jest ze względu na bezpieczeństwo osób przebywających
w pomieszczeniach objętych kontrolą dostępu. Musi być zainstalowany wszędzie tam,
gdzie nie ma możliwości swobodnego wyjścia z obszaru chronionego np. podczas pożaru. Przycisk
ten powinien być zamontowany w dobrze widocznym i łatwo dostępnym miejscu. Jego konstrukcja
powinna chronić przed nieuzasadnionym użyciem, np. przez umieszczenie przycisku pod szybką.
Zadziałanie przycisku musi powodować bezpośrednie zwolnienie blokady przejścia,
zatem dla zwykłych blokad, powinien być to przycisk bistabilny NO, a dla blokad rewersyjnych
- bistabilny NC. Sposób podłączenia przycisku ewakuacyjnego dla blokady zwykłej rys 10a,
dla blokady rewersyjnej -patrz rysunek 10b.
Rys. 10
12. PODŁĄCZENIE STEROWNIKA AS 1510 DO SYSTEMU
KONTROLI DOSTĘPU
W systemie sieciowym, sterownik AS 1510 współpracuje z koncentratorem danych AS
1496 poprzez łącze szeregowe RS485. Zaciski oznaczone „B” i „A” na płytce sterownika, łączymy
odpowiednio z wyprowadzeniami B i A koncentratora danych. Do połączenia należy użyć
symetrycznej skrętki jednoparowej. Zalecany przewód między sterownikiem a koncentratorem to
LiYCY-P 2x2x0,5 (w ekranie). Długość tak wykonanej magistrali może wynosić 1200m.
W warunkach silnych zakłóceń, zaleca się poprowadzenie magistrali przewodem ekranowanym,
który należy dołączyć do zacisków masy (GND) w koncentratorze. Jeżeli magistrala RS485
nie jest bezpośrednio dołączana do zacisków na płytce sterownika, długość podłączenia sterownika
do magistrali nie powinna przekraczać 2,5m. Schemat blokowy podłączenia dwóch sterowników
AS1510 do koncentratora danych AS 1496, przedstawia rys.11
Instrukcja instalatora - Sterownik przejścia AS 1510
-10-
Rys. 11
Rys. 11. Przykładowe podłączenie do systemu COMPAS 2002
Aby zapewnić prawidłowe funkcjonowanie systemu, należy przestrzegać poniższe zalecenia:
• przebieg magistrali RS485 należy zaprojektować tak, aby nie miała rozgałęzień, czyli nie łączyć
sterowników AS 1510 z koncentratorem AS 1496 „w gwiazdkę”
• przyłącza sterowników AS 1510 do magistrali, nie powinny być dłuższe niż 2,5m
• maksymalna odległość czytników identyfikatorów od sterownika przejścia wynosi : 50 m
• istotne jest, aby różnice potencjału masy dla poszczególnych sterowników były jak najmniejsze,
w szczególnych przypadkach należy zastosować połączenie wyrównujące poziomy potencjałów
mas lub połączenie z prawidłowo zainstalowanym uziemieniem.
13. PODŁĄCZENIE LINII ANTYSABOTAŻOWEJ
Wszystkie urządzenia wchodzące w skład systemu kontroli dostępu wyposażone
są w wyłączniki ze stykiem NC. Czujniki te pozwalają wykryć próbę otwarcia lub oderwania
od ściany obudowy urządzenia. Do podłączenia czujników antysabotażowych, służy wejście
cyfrowe IN4. Jeżeli wszystkie czujniki zostaną połączone szeregowo, rozwarcie któregoś z nich
lub przerwanie linii antysabotażowej, spowoduje zmianę stanu przekaźnika sygnalizacyjnego PK2.
Przekaźnik pozostaje w stanie alarmowym do czasu ponownego zamknięcia linii antysabotażowej.
Niewykorzystane wejście cyfrowe IN4 należy podłączyć w następujący sposób:
• +IN4 podłączyć do zacisku +DC a -IN4 do zacisku GND.
Sposób podłączenia linii antysabotażowej pokazany jest na rysunku 12.
Rys. 12. Podłączenie linii antysabotażowej
14. URUCHOMIENIE I PROGRAMOWANIE
LOKALNY TRYB PRACY
Pierwsze uruchomienie po zakończeniu instalacji sterownika AS1510 i współpracującego z
nim czytnika (czytników), jest ustawienie nastawnika nr 7 w pozycji „OFF” oraz wykasowanie
pamięci uprawnień.
Aby tego dokonać, należy:
Instrukcja instalatora - Sterownik przejścia AS 1510
-11-
•
•
•
•
•
wyłączyć napięcie zasilające sterownik
ustawić mikroprzełącznik nr 8 w pozycji „ON”
załączyć napięcie zasilające
odczekać ok. pięciu sekund
ustawić mikroprzełącznik nr 8 w pozycji „OFF”
Podczas kasowania pamięci, w czytniku identyfikatorów podłączonym do sterownika, będzie
świecić czerwona dioda LED. Należy też sprawdzić, czy nastawnik nr 8 jest w pozycji „OFF”
po zakończeniu uruchamiania sterownika, bowiem nawet krótka przerwa w zasilaniu, spowoduje
wykasowanie pamięci uprawnień. Bezpośrednio po wykonaniu kasowania (nie odłączając
zasilania), należy zarejestrować wybrane identyfikatory jako Nadrzędny i Kasujący.
Pierwszy odczytany identyfikator, będzie traktowany jako Nadrzędny i zostanie to potwierdzone
modulowanym sygnałem dźwiękowym oraz przemiennym świeceniem diody LED zielonej
i czerwonej w czytniku.
Identyfikator odczytany jako drugi, zostanie zarejestrowany jako Kasujący i tak jak poprzednio,
czytnik potwierdzi to sygnałem dźwiękowym i miganiem diodami LED.
Uwaga:
Jeżeli identyfikator nadrzędny zostanie zarejestrowany również jako kasujący,
wówczas nie mamy możliwości kasowania uprawnień identyfikatorów zgubionych
lub skradzionych. Jedynym rozwiązaniem w tej sytuacji, jest wykasowanie pamięci
uprawnień i ponowne zapisanie w pamięci pozostałych identyfikatorów.
Kolejne odczytanie identyfikatora nadrzędnego rozpoczyna cykl programowania sterownika
AS1510. Migająca w czytniku zielona dioda LED, sygnalizuje oczekiwanie na wprowadzenie
identyfikatorów uprawnionych. Poprzez ich kolejne odczytywanie (sygnalizuje to krótki sygnał
dźwiękowy), nadajemy im uprawnienie do otwierania blokady. Po upływie 10 sekund
od odczytania ostatniego identyfikatora, sterownik automatycznie wyjdzie z cyklu uprawnień,
co czytnik sygnalizuje miganiem diody czerwonej. Tak jak w cyklu uprawnień, sterownik
przez 10 sekund będzie oczekiwał na odczytanie identyfikatorów, którym chcemy odebrać
uprawnienie przejścia. Do tego cyklu możemy przejść również przez odczytanie identyfikatora
nadrzędnego w czasie cyklu nadawania uprawnień identyfikatorom. Nie wychodząc z trybu
programowania - odczytując następny raz identyfikator Nadrzędny przejdziemy do cyklu
programowania czasu działania przekaźnika PK1 - sterującego otwarciem blokady. Długość tego
czasu, mierzona jest od odczytania identyfikatora nadrzędnego i taktowana sygnałem dźwiękowym
w jednosekundowych odstępach. Istnieje możliwość ustawienia czasu zwolnienia blokady
w zakresie od jednego do sześćdziesięciu sekund.
Ponowne odczytanie identyfikatora nadrzędnego, kończy ustawianie czasu i powoduje
przejście sterownika z cyklu programowania do normalnej pracy.
Uwaga:
Jeżeli po wejściu w cykl programowania czasu otwarcia, nie czekając na pierwszy
sygnał dźwiękowy, ponownie odczytamy identyfikator nadrzędny, sterownik zaprogramuje
„zerowy” czas otwarcia, czyli odczyt identyfikatorów uprawnionych nie będzie powodował
zwolnienia blokady, choć czytnik podłączony do sterownika, potwierdzi odczyt zaświeceniem
zielonej diody LED.
Do odbierania uprawnień identyfikatorom np. zgubionym czy skradzionym, służy
identyfikator kasujący. Odczytanie identyfikatora kasującego, wprowadza sterownik AS1510
w specjalny cykl odbierania uprawnień. Jest on sygnalizowany przez czytnik miganiem czerwonej
diody LED i synchronicznym sygnałem dźwiękowym. Skasowanie uprawnień identyfikatorów
o znanym kodzie, następuje po odczytaniu identyfikatora o najbliższym, niższym kodzie. Wyjątek
stanowi ten identyfikator, który z pośród wszystkich używanych w systemie ma najniższy kod
i uprawnienia tego, możemy skasować identyfikatorem o kodzie wyższym.
Instrukcja instalatora - Sterownik przejścia AS 1510
-12-
Przykład: przyjmijmy, że używane identyfikatory z kodem:
zatem identyfikator
000 - uprawniony
001 - nieuprawniony
002 - uprawniony
055 - uprawniony
723 - nieuprawniony
999 - uprawniony
000 - kasujemy identyfikator
002
055
999
999
000 lub 001
002
723 lub 055
Po zakończeniu wpisywania do pamięci uprawnień identyfikatorów, sterownik AS1510
jest gotowy do pracy. Odczyt kodu identyfikatora następuje poprzez zmianę kodu heksagonalnego
na dziesiętny.
TRYB PRACY SIECIOWEJ
W tym trybie pracy, kontrolę nad sterownikiem przejmuje koncentrator danych AS 1496.
Należy jedynie upewnić się, czy na nastawnikach o numerach od 1 do 5 jest ustawiony właściwy
adres sterownika w systemie oraz czy nastawnik nr 7 jest w pozycji „ON”.
15. KARTA GWARANCYJNA
Producent udziela gwarancji na okres 12 miesięcy od daty zakupu, na zasadach zgodnych z O.W.S.
nr fabryczny ...................................
data zakupu ........................................
.............................................................
Pieczęć i podpis sprzedawcy
Przypominamy jednocześnie, że niniejsza gwarancja dotyczy urządzenia użytkowanego zgodnie z :
-
instrukcją,
przeznaczeniem,
parametrami podanymi w danych technicznych, z nienaruszoną nalepką gwarancyjną
oraz legitymującego się prawidłowo wypełnioną kartą gwarancyjną.
W przypadku naruszenia któregokolwiek z ww. warunków, bądź też uszkodzeń mechanicznych,
naprawa zostanie potraktowana jako odpłatna.
Instrukcja instalatora - Sterownik przejścia AS 1510
