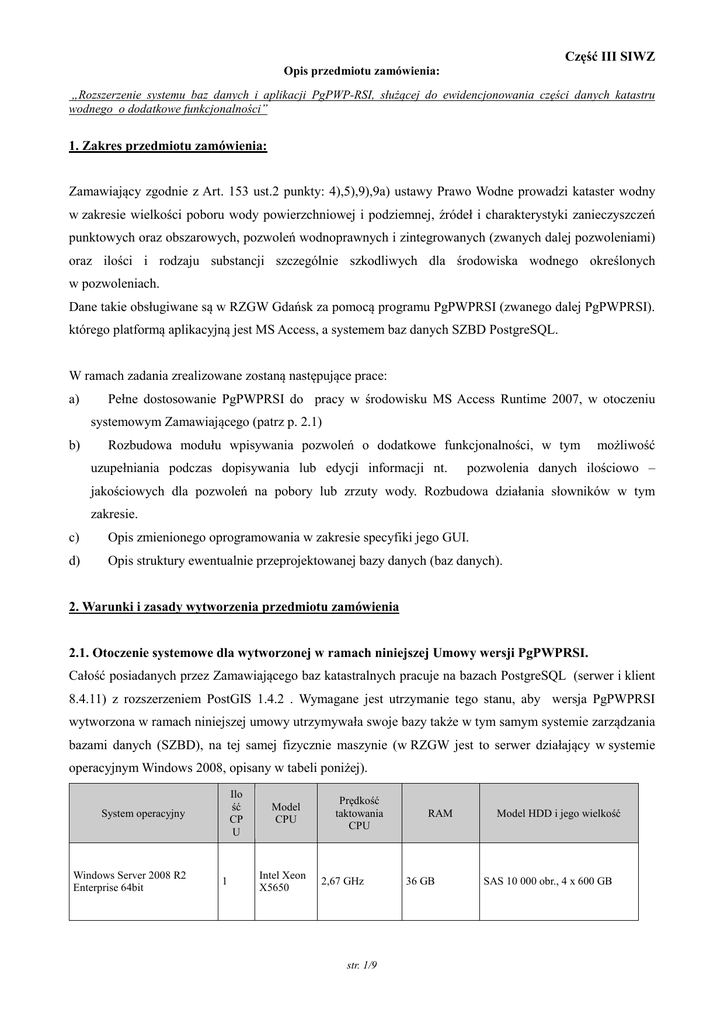

Część III SIWZ - opis przedmiotu zamówienia

Część III SIWZ
Opis przedmiotu zamówienia:
„Rozszerzenie systemu baz danych i aplikacji PgPWP-RSI, służącej do ewidencjonowania części danych katastru
wodnego o dodatkowe funkcjonalności”
1. Zakres przedmiotu zamówienia:
Zamawiający zgodnie z Art. 153 ust.2 punkty: 4),5),9),9a) ustawy Prawo Wodne prowadzi kataster wodny
w zakresie wielkości poboru wody powierzchniowej i podziemnej, źródeł i charakterystyki zanieczyszczeń
punktowych oraz obszarowych, pozwoleń wodnoprawnych i zintegrowanych (zwanych dalej pozwoleniami)
oraz ilości i rodzaju substancji szczególnie szkodliwych dla środowiska wodnego określonych
w pozwoleniach.
Dane takie obsługiwane są w RZGW Gdańsk za pomocą programu PgPWPRSI (zwanego dalej PgPWPRSI).
którego platformą aplikacyjną jest MS Access, a systemem baz danych SZBD PostgreSQL.
W ramach zadania zrealizowane zostaną następujące prace:
a)
Pełne dostosowanie PgPWPRSI do pracy w środowisku MS Access Runtime 2007, w otoczeniu
systemowym Zamawiającego (patrz p. 2.1)
b)
Rozbudowa modułu wpisywania pozwoleń o dodatkowe funkcjonalności, w tym
uzupełniania podczas dopisywania lub edycji informacji nt.
możliwość
pozwolenia danych ilościowo –
jakościowych dla pozwoleń na pobory lub zrzuty wody. Rozbudowa działania słowników w tym
zakresie.
c)
Opis zmienionego oprogramowania w zakresie specyfiki jego GUI.
d)
Opis struktury ewentualnie przeprojektowanej bazy danych (baz danych).
2. Warunki i zasady wytworzenia przedmiotu zamówienia
2.1. Otoczenie systemowe dla wytworzonej w ramach niniejszej Umowy wersji PgPWPRSI.
Całość posiadanych przez Zamawiającego baz katastralnych pracuje na bazach PostgreSQL (serwer i klient
8.4.11) z rozszerzeniem PostGIS 1.4.2 . Wymagane jest utrzymanie tego stanu, aby wersja PgPWPRSI
wytworzona w ramach niniejszej umowy utrzymywała swoje bazy także w tym samym systemie zarządzania
bazami danych (SZBD), na tej samej fizycznie maszynie (w RZGW jest to serwer działający w systemie
operacyjnym Windows 2008, opisany w tabeli poniżej).
Ilo
ść
CP
U
System operacyjny
Windows Server 2008 R2
Enterprise 64bit
1
Model
CPU
Intel Xeon
X5650
Prędkość
taktowania
CPU
2,67 GHz
str. 1/9
RAM
36 GB
Model HDD i jego wielkość
SAS 10 000 obr., 4 x 600 GB
Część III SIWZ
Opis przedmiotu zamówienia:
„Rozszerzenie systemu baz danych i aplikacji PgPWP-RSI, służącej do ewidencjonowania części danych katastru
wodnego o dodatkowe funkcjonalności”
Wytworzona w ramach niniejszej umowy wersja PgPWPRSI musi nadawać się do użycia w systemach
klienckich:
a) Windows XP Professional SP 2 lub 3 i Windows XP Home SP 2 lub 3 32bit, ekran minimum 1024x768,
CPU 2GHz, RAM 512 MB, połączenie z serwerem: sieć LAN 100 Mbps.
b) Windows 7 Professional SP 1 32 lub 64bit, ekran minimum 1024x768, CPU i7 3,4GHz, RAM 4 GB,
połączenie z serwerem: sieć LAN 100 Mbps.
2.2. Inne zasady
a) Wykonanie zadania nie może pociągać za sobą żadnych dodatkowych zakupów ze strony Zleceniodawcy.
b) Dopuszczalna jest rozbudowa opisywanego w p.2.1 niniejszego załącznika systemu komputerowego na
potrzeby niniejszego zlecenia. Rozbudowa taka musi zawierać się w kosztach niniejszego zlecenia,
i dodatkowo musi być zaakceptowana przez „Zespół ds. Informatyki, Automatyki i Telekomunikacji",
działający u Zamawiającego.
c) Jeżeli Wykonawca użyje aplikacji i narzędzi bezpłatnych (możliwych w warunkach pracy Zamawiającego
do legalnego używania), musi je dostarczyć i wskazać ich źródło, z którego daną aplikację/narzędzie
można pozyskać.
d) Jeżeli Wykonawca użyje aplikacji i narzędzi płatnych, po wykonaniu zadania licencje na takie narzędzia
i aplikacje przechodzą na własność Zamawiającego.
e) Wykonawca może w trakcie pracy w ramach ustalonego umową wynagrodzenia proponować i wdrażać
własne modyfikacje oraz rozszerzenia do elementów, opisywanych poniżej, w p.3, po uzgodnieniu tego
z Zamawiającym.
3. Szczegóły realizacji zadania
a) Pełne dostosowanie PgPWPRSI do pracy w środowisku MS Access Runtime 2007, w otoczeniu
systemowym Zamawiającego (patrz p. 2.1)
PgPWPRSI do całkowicie prawidłowego działania wymaga aktualnie MS Access 2003. W ramach tego
fragmentu zadania należy uniezależnić PgPWPRSI od MS Access 2003, dostosowując ją do pracy
w otoczeniu MS Access 2007 Runtime. Wykonywano próby uruchomienia PgPWPRSI w otoczeniu MS
Access 2007 Runtime i niektóre elementy, w szczególności funkcja wpisywania danych/poprawiania
istniejących pozwoleń częściowo nie działa. Wszystkie elementy prac muszą być tak realizowane, aby
zawsze była zachowana kompatybilność z MS Access 2007 Runtime i systemami Zamawiającego. Jest
dopuszczalna zmiana platformy aplikacyjnej programu PgPWPRSI, aby uniezależnić się od MS Access
(w tym Runtime), ale musi być zachowana jego kompatybilność z systemami Zamawiającego i zachowana
str. 2/9
Część III SIWZ
Opis przedmiotu zamówienia:
„Rozszerzenie systemu baz danych i aplikacji PgPWP-RSI, służącej do ewidencjonowania części danych katastru
wodnego o dodatkowe funkcjonalności”
pełna funkcjonalność PgPWPRSI. Oznacza to m.in., że jeżeli zmieniane będą struktury baz danych, całość
dotychczasowo funkcjonujących PgPWPRSI danych musi znaleźć się w nowej strukturze. W każdym
przypadku platforma PostgreSQL 8.4.11 musi być zachowana.
b) Rozbudowa modułu wpisywania pozwoleń o dodatkowe funkcjonalności, w tym możliwość
uzupełniania podczas dopisywania lub edycji informacji nt. pozwolenia danych ilościowo – jakościowych
dla pozwoleń na pobory lub zrzuty wody. Rozbudowa działania słowników w tym zakresie.
Aktualnie PgPWPRSI w momencie deklaracji zamiaru wpisywania nowego pozwolenia wymusza wpisanie
numeru katastralnego pozwolenia z daną o roku, pobieraną z zegara komputera, bez możliwości zmiany oraz
wymusza kolejny numer katastralny wpisu w danym roku. Konstrukcja taka ma na celu zabezpieczenie przed
wpisywaniem przez kilku operatorów do formularza tego samego numeru katastralnego różnych pozwoleń.
Musi być stworzona możliwość swobodnej zmiany roku, z zapewnieniem funkcjonalności omawianego
zabezpieczenia, co ma wyeliminować problemy z równoległym wpisywaniem pozwoleń. Numer katastralny
w roku ma być narzucany dla danego roku, jako maksymalny w wybranym roku, podwyższony o 1.
W PgPWPRSI używana jest specjalna lista podmiotów, wydających pozwolenia. W module administracji
interface do wpisywania takich podmiotów nie zapisuje ich zgodnie z aktualnymi potrzebami. Po wpisaniu
więc - wymagana jest interwencja zewnętrznymi narzędziami. Należy uporządkować system korzystania
z takiej listy, aby nie było konieczności korzystania z narzędzi zewnętrznych.
W zakładce wpisywania pozwolenia „LOKALIZACJA MIEJSCA REALIZACJI” należy dodać miejsce na
współrzędne. Proponowane mają być współrzędne w następującej kolejności rodzaju:
kodu pocztowego miejscowości korzystania z wody, podawanej, jako miejscowość lokalizacji użytkownika
wody, jeśli nie ma kodu, to tej miejscowości, jeśli nie ma miejscowości, to gminy. Jeżeli współrzędne nie
zostaną odnalezione w odpowiednich tablicach, w polu rodzaju współrzędnych zaproponowany musi być
brak. Może także nastąpić sytuacja, że operator wpisze sam współrzędne, lub zmieni ich rodzaj.
W bazie danych musi być zapamiętany rodzaj współrzędnych (kod,miejscowość,gmina,własne,brak
współrzędnych). Jeżeli operator wymusi zmianę rodzaju współrzędnych, współrzędne muszą być
zaproponowane dla tego rodzaju współrzędnych. Oznacza to, że dla kodu pocztowego dane zostaną pobrane
z listy przyporządkowania kod-współrzędne centroidu, po wybraniu miejscowości – współrzędne punktu
miejscowości itd. Dla „własne” i „brak współrzędnych” proponowane współrzędne muszą być puste, lub
równe zeru. Dla opcji „brak współrzędnych” nie może być możliwe ich wpisanie. Lista rodzajów
współrzędnych będzie rozszerzalna i dostępna w module administracji PgPWPRSI, a każda dodana
str. 3/9
Część III SIWZ
Opis przedmiotu zamówienia:
„Rozszerzenie systemu baz danych i aplikacji PgPWP-RSI, służącej do ewidencjonowania części danych katastru
wodnego o dodatkowe funkcjonalności”
powodować będzie zachowanie PgPWPRSI, opisywane powyżej, jak dla rodzaju „własne”.
RZGW Gdańsk posiada warstwy GIS miejscowości i Państwowego Rejestru Granic, ale nie posiada warstwy
centroidów obszarów kodów pocztowych. W ramach zlecenia musi zostać więc stworzona lub przekazana
przez Wykonawcę tablica zależności – kod pocztowy – współrzędne centroidu regionu zasięgu tego kodu
(wraz z miastami wydzielonymi) i nazwa miejscowości wraz z jej ID z bazy PgPWPRSI, z możliwością
korzystania z takich danych do wszystkich celów statutowych Zamawiającego. Musi zostać stworzona
podobna tablica dla gmin oraz zweryfikowana tablica dla miejscowości.
Istniejące wpisy w bazie danych dla pozwoleń muszą zostać uzupełnione o współrzędne, generowane
zgodnie ze schematem proponowania w PgPWPRSI tych współrzędnych.
Z tak wypełnianych pól mają być potem podawane współrzędne w polach „w eksportach list, będących
rezultatem wyszukiwań danych, do CSV (zakładki „WYSZUKIWANIE” i „WYSZUKIWANIE W/G
RODZAJU” /pola „um_x”, „um_y”/, „RSI-POBORY W/G POZWOLEŃ”, „RSI-ZRZUTY W/G
POZWOLEŃ” /pola „x_miejsc”, „y_miejsc”/). W tej samej zakładce musi zostać dodany „check box”, który
będzie powodował wypełnianie nowego pola dla pozwolenia - „kilka zlewni/przerzut międzyzlewniowy”.
Wszelkie współrzędne zapisywane muszą być w bazie danych w układzie PUWG 1992/19.
W polach wyboru powiatu i gminy przy wpisywaniu pozwoleń i przy raportowaniu musi być widoczny
rodzaj powiatu (np. grodzki, ziemski), analogicznie – jaki jest rodzaj gminy (np. wiejska, miejska,
miejskowiejska, gmina miejska). W tabeli „gmina” znajduje się aktualnie kolumna „czy_miasto”, która musi
przenosić informację o rodzaju gminy i należy stworzyć do tej kolumny w pełni edytowalny słownik
rodzajów gmin w relacji (słownik rodzaju gminy)1:N(gmina), dostępny w module administracji oraz
możliwość skorzystania z tego słownika przy zmianach wprowadzanych na liście gmin. Listy wyboru
województw, powiatów, gmin, miejscowości muszą być posortowane alfabetycznie.
W wypadku zadeklarowania przez operatora, że wpisuje pozwolenie wraz z danymi ilościowymi o poborze,
musi być udostępniony interface do wpisania takich danych.
Jeżeli jako „element poboru” dla pozwolenia zdefiniujemy dane:
•
okres korzystania (z listy wyboru)
•
jednostka (z listy wyboru)
•
wielkość poboru
•
krótka notatka – opis 250 znaków,
to takie informacje dla pozwoleń mają być wpisywane wraz z danymi pozwolenia w rozszerzonej w ramach
niniejszego zlecenia wersji PgPWPRSI.
Należy mieć na uwadze, że jedno pozwolenie może dotyczyć wielu poborów, opisywanych takimi danymi.
Jeżeli w ramach jednego pozwolenia pobór wyrażany jest w kilku jednostkach, czy ma kilka okresów
str. 4/9
Część III SIWZ
Opis przedmiotu zamówienia:
„Rozszerzenie systemu baz danych i aplikacji PgPWP-RSI, służącej do ewidencjonowania części danych katastru
wodnego o dodatkowe funkcjonalności”
korzystania - oznacza to, że dla każdej jednostki, czy okresu korzystania musi być przyjęty określony
powyżej „element poboru”.
Jeżeli jako „element zrzutu” dla pozwolenia zdefiniujemy dane:
•
okres korzystania (z listy wyboru)
•
jednostka (z listy wyboru)
•
wielkość zrzutu
•
krótka notatka – opis 250 znaków
•
wskaźniki jakości dla „elementu zrzutu” (z list wyboru) i przyporządkowane im ładunki
dopuszczone pozwoleniem; dla jednego elementu należy przewidzieć nieograniczoną ilość
wskaźników jakości (aktualnie skatalogowanych jest 99 takich wskaźników, które wystąpiły
w pozwoleniach),
to takie informacje dla pozwoleń mają być wpisywane wraz z danymi pozwolenia w rozszerzonej w ramach
niniejszego zlecenia wersji PgPWPRSI.
Należy mieć na uwadze, że jedno pozwolenie może dotyczyć wielu zrzutów, opisywanych takimi danymi.
Jeżeli w ramach jednego zrzutu wyrażany jest on w kilku jednostkach, czy ma kilka okresów korzystania
oznacza to, że dla każdej jednostki, czy okresu korzystania musi być przyjęty określony powyżej „element
zrzutu”.
Aktualnie dla zrzutów interface do wyszukiwania danych nie pokazuje danych nt. wskaźników jakości oraz
stężeń, które są w tablicach danych i są wykazywane przy eksporcie do CSV. Należy tak zmienić program,
aby dane nt. wskaźników jakości i stężeń były w tym miejscu dostępne do przeglądania.
Dla jednego pozwolenia może być też konieczność wpisania zarówno poborów, jak i zrzutów oraz – że ilość
„elementów poboru” i/lub „ilość elementów zrzutu” dla jednego pozwolenia może być nieograniczona.
Należy dodać do PgPWPRSI możliwość edycji wcześniej dopisanych danych ilościowych z pozwoleń, o ile
istnieje powiązanie poprzez numer katastralny, abo numer pozwolenia z podstawowymi danymi pozwoleń.
Wpisywane, czy zmieniane równolegle z pozwoleniami dane ilościowo – jakościowe o poborach i zrzutach
muszą od razu być widoczne w raportach, dostępnych w zakładkach „RSI-POBORY W/G POZWOLEŃ”,
„RSI-ZRZUTY W/G POZWOLEŃ”.
Wszystkie nowe listy wyboru muszą zostać dodane do modułu administrowania nimi (zakładka
„ADMINISTRACJA” PgPWPRSI), a z poziomu wprowadzania pozwolenia musi być dostępna opcja
dopisania do tych list wyboru.
str. 5/9
Część III SIWZ
Opis przedmiotu zamówienia:
„Rozszerzenie systemu baz danych i aplikacji PgPWP-RSI, służącej do ewidencjonowania części danych katastru
wodnego o dodatkowe funkcjonalności”
c) Opis zmienionego oprogramowania w zakresie specyfiki jego GUI
Opis musi być wykonany w sposób zwięzły, bez podawania rzeczy oczywistych dla osoby zorientowanej
merytorycznie i swobodnie potrafiącej pracować w systemach informatycznych oraz innym oprogramowaniu
używanym przez Zamawiającego.
W ramach takiego opisu muszą być podane instrukcje dotyczące:
•
tylko elementów zmienionych z punktu widzenia operatora, obsługującego PgPWPRSI
•
technicznego opisu zachowania się programu z wprowadzonymi nowymi rozwiązaniami.
d) Opis struktury ewentualnie przeprojektowanej bazy danych (baz danych).
W opisie struktury w szczególności muszą znaleźć się nazwy tabel i ich pól oraz opisane ich znaczenie,
schemat powiązań (relacji), indeksy a także wprowadzone w bazie ograniczenia typu klucze obce, unikalne,
zakresy danych w wypadku słowników itp.
4. Objaśnienia:
Wszelkie nazwy zastrzeżone przez firmy podawane są w niniejszym załączniku jedynie w celach
informacyjnych.
GUI - to interface użytkownika oprogramowania (oprogramowane formularze, pola edycji itp., za pomocą
których użytkownik steruje pracą programu).
SZBD - to system zarządzania bazą danych - oprogramowanie operujące na plikach bazy danych w sposób
bezpośredni lub na poziomie systemu operacyjnego.
str. 6/9
Część III SIWZ
Opis przedmiotu zamówienia:
„Rozszerzenie systemu baz danych i aplikacji PgPWP-RSI, służącej do ewidencjonowania części danych katastru
wodnego o dodatkowe funkcjonalności”
5. Udostępnione materiały:
a) Przez udostępnione materiały rozumie się materiały udostępnione przez Zamawiającego lub też na jego
zlecenie.
b) Zamawiający udostępni Wykonawcy materiały będące w jego posiadaniu po podpisaniu umowy.
c) Materiały udostępnione Wykonawcy na potrzeby wykonania zamówienia nie mogą zostać wykorzystane
do realizacji innych prac, a po zrealizowaniu pracy lub w trakcie realizacji (w zależności od rodzaju
materiałów) zostaną zwrócone Zamawiającemu.
d) Wykonawca usunie wszelkie kopie udostępnionych materiałów z nośników elektronicznych będących
w jego posiadaniu, co potwierdzi stosownym, pisemnym oświadczeniem po zakończeniu prac
i przekazaniu ich Zamawiającemu.
e)Wykonawca zapewni we własnym zakresie stosowną ochronę udostępnionych materiałów przed
dostępem do nich przez osoby trzecie.
5. Współpraca z Zamawiającym
W trakcie prowadzenia wszystkich prac związanych z Zamówieniem, Wykonawca jest zobowiązany do
ścisłej współpracy z Zamawiającym, tak by zamawiany produkt spełniał wymagania Zamawiającego
zarówno pod względem funkcjonalnym, jak i użytkowym.
Podczas realizacji wszystkich elementów prac Wykonawca może kontaktować się na bieżąco
z pracownikami odpowiedzialnymi za realizację Zamówienia ze strony Zamawiającego w sprawie
wyjaśniania wszystkich kwestii związanych z realizowanym Zamówieniem.
W ramach realizacji prac możliwe są spotkania techniczne. Spotkania techniczne wymagają uzgodnienia
pomiędzy Zamawiającym i Wykonawcą.
Wykonawca jest zobowiązany przedstawić do uzgodnienia każdy fragment prac mający zasadniczy
wpływ na wartości funkcjonalne i użytkowe wykonania Przedmiotu Zamówienia.
Kontakt z Zamawiającym może odbywać się w godzinach 8:00 ÷ 15:00 od poniedziałku do piątku.
6. Formaty przekazywania prac
Wszystkie przekazywane materiały w wersji elektronicznej muszą spełniać wymagania określone w ustawie
o
informatyzacji
działalności
podmiotów
realizujących
str. 7/9
zadania
publiczne
(Dz.U.2005.64.565
Część III SIWZ
Opis przedmiotu zamówienia:
„Rozszerzenie systemu baz danych i aplikacji PgPWP-RSI, służącej do ewidencjonowania części danych katastru
wodnego o dodatkowe funkcjonalności”
z późn.zmianami). Niżej podawane wymaganie nie pozostają w sprzeczności z przytoczona ustawą.
Nazwy plików mogą zawierać jedynie znaki alfabetu łacińskiego, cyfry, kropki, podkreślenia i nie mogą być
dłuższe, niż 31 znaków.
Kodowanie polskich znaków:
•iso-8859-2 lub/i Windows CP1250 lub/i UTF-8;
•inne standardy kodowania wymagają osobnych uzgodnień.
Format opracowania
Wszystkie elementy opracowania, które były przygotowywane i/lub wykonane w wersji elektronicznej
muszą zostać przekazane w wersji elektronicznej.
Nie jest wymagane drukowanie opracowania w wersji papierowej. Jeżeli jako wynik prac dostarczone będą
także dokumenty papierowe , muszą być przekazane w formie elektronicznej (np. po zeskanowaniu).
Nazwy plików i folderów (katalogów) winny odzwierciedlać w sposób czytelny ich zawartość.
Na każdym nośniku elektronicznym musi znajdować się spis i opis jego zawartości, zapisany w pliku PDF
lub TXT. Należy podać zawartość plików i folderów znajdujących się na nośniku. Dokument ten winien być
także wydrukowany i dołączony do nośnika.
Całość elektronicznej wersji opracowania musi być dostarczona w następujących formatach elektronicznych:
•w formacie źródłowym (w którym opracowanie zostało wykonane),
•w formacie PDF (w postaci takiej, w jakiej opracowanie wydrukowano),
•dodatkowo, dla plików:
o z opisami – „.doc” (MS Word 97/2003) i/lub „.odt” (Open Office),
o arkuszy kalkulacyjnych – „.xls” (MS Excel 97/2003) i/lub „.ods” (Open Office),
o warstw map - ESRI Shape
o baz danych – skrypt SQL „plain text” zgodny z wymaganiami serwera baz danych
Zamawiającego
o graficznych :
wykresy, rysunki techniczne, … – .tif (.tiff),
zdjęcia, obrazki, … – .tif (.tiff)/.gif/.jpg (.jpeg),
o inne dane nieopisane należy wyeksportować do uzgodnionego formatu.
str. 8/9
Część III SIWZ
Opis przedmiotu zamówienia:
„Rozszerzenie systemu baz danych i aplikacji PgPWP-RSI, służącej do ewidencjonowania części danych katastru
wodnego o dodatkowe funkcjonalności”
Format kompresji
Jako format plików do kompresji należy używać jednego z następujących formatów:
•.zip
•.gz (.gzip)
•tar.gz (spakowany gzip’em tar)
Nośniki danych elektronicznych
Nagranie danych na ww. nośnikach musi być wykonane w następujących standardach:
•dane:
o CD - iso9660 z uwzględnieniem długich nazw plików
o DVD – UDF
o dyski zewnętrzne lub pamięci „flash” - FAT 32 lub NTFS
•inne standardy zapisu wymagają osobnych uzgodnień.
7. Objaśnienia:
Wszelkie nazwy zastrzeżone przez firmy podawane są jedynie w celach informacyjnych. Nazwa „ESRI
Shape” jest standardową nazwą formatu warstw GIS i nie wymaga do obróbki posiadania oprogramowania
firmy ESRI.
str. 9/9
