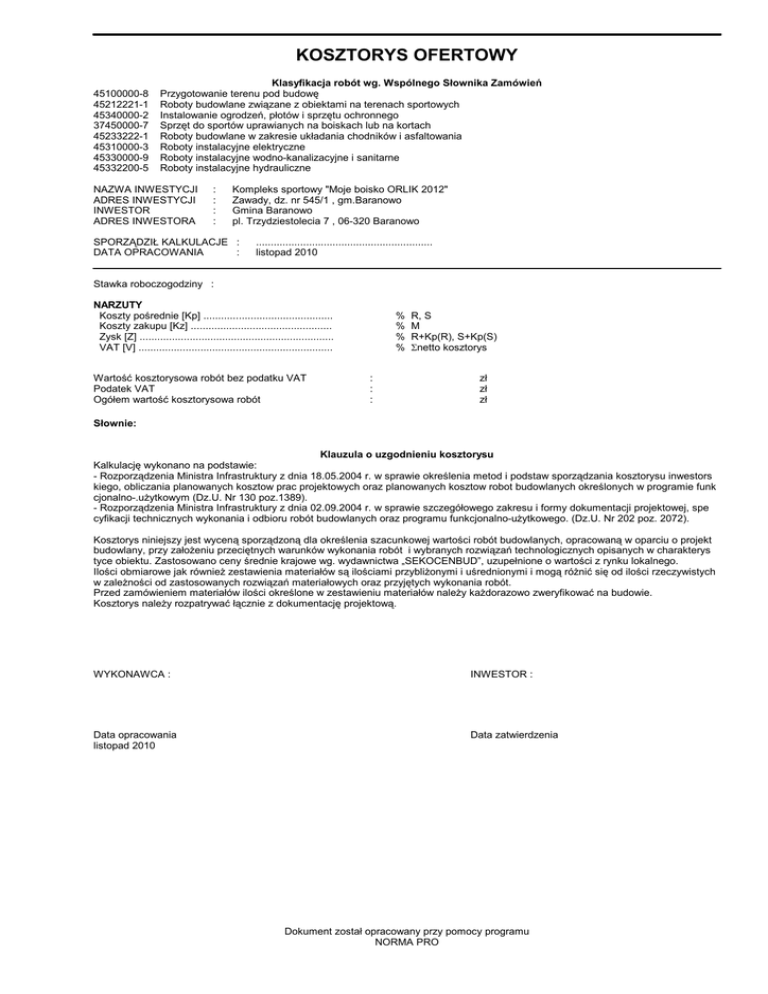

KOSZTORYS OFERTOWY
45100000-8
45212221-1
45340000-2
37450000-7
45233222-1
45310000-3
45330000-9
45332200-5
Klasyfikacja robót wg. Wspólnego Słownika Zamówień
Przygotowanie terenu pod budowę
Roboty budowlane związane z obiektami na terenach sportowych
Instalowanie ogrodzeń, płotów i sprzętu ochronnego
Sprzęt do sportów uprawianych na boiskach lub na kortach
Roboty budowlane w zakresie układania chodników i asfaltowania
Roboty instalacyjne elektryczne
Roboty instalacyjne wodno-kanalizacyjne i sanitarne
Roboty instalacyjne hydrauliczne
NAZWA INWESTYCJI
ADRES INWESTYCJI
INWESTOR
ADRES INWESTORA
:
:
:
:
Kompleks sportowy "Moje boisko ORLIK 2012"
Zawady, dz. nr 545/1 , gm.Baranowo
Gmina Baranowo
pl. Trzydziestolecia 7 , 06-320 Baranowo
SPORZĄDZIŁ KALKULACJE :
DATA OPRACOWANIA
:
............................................................
listopad 2010
Stawka roboczogodziny :
NARZUTY
Koszty pośrednie [Kp] ............................................
Koszty zakupu [Kz] ................................................
Zysk [Z] ..................................................................
VAT [V] ..................................................................
Wartość kosztorysowa robót bez podatku VAT
Podatek VAT
Ogółem wartość kosztorysowa robót
%
%
%
%
:
:
:
R, S
M
R+Kp(R), S+Kp(S)
Σnetto kosztorys
zł
zł
zł
Słownie:
Klauzula o uzgodnieniu kosztorysu
Kalkulację wykonano na podstawie:
- Rozporządzenia Ministra Infrastruktury z dnia 18.05.2004 r. w sprawie określenia metod i podstaw sporządzania kosztorysu inwestors
kiego, obliczania planowanych kosztow prac projektowych oraz planowanych kosztow robot budowlanych określonych w programie funk
cjonalno-.użytkowym (Dz.U. Nr 130 poz.1389).
- Rozporządzenia Ministra Infrastruktury z dnia 02.09.2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, spe
cyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego. (Dz.U. Nr 202 poz. 2072).
Kosztorys niniejszy jest wyceną sporządzoną dla określenia szacunkowej wartości robót budowlanych, opracowaną w oparciu o projekt
budowlany, przy założeniu przeciętnych warunków wykonania robót i wybranych rozwiązań technologicznych opisanych w charakterys
tyce obiektu. Zastosowano ceny średnie krajowe wg. wydawnictwa „SEKOCENBUD”, uzupełnione o wartości z rynku lokalnego.
Ilości obmiarowe jak również zestawienia materiałów są ilościami przybliżonymi i uśrednionymi i mogą różnić się od ilości rzeczywistych
w zależności od zastosowanych rozwiązań materiałowych oraz przyjętych wykonania robót.
Przed zamówieniem materiałów ilości określone w zestawieniu materiałów należy każdorazowo zweryfikować na budowie.
Kosztorys należy rozpatrywać łącznie z dokumentację projektową.
WYKONAWCA :
INWESTOR :
Data opracowania
listopad 2010
Data zatwierdzenia
Dokument został opracowany przy pomocy programu
NORMA PRO
OGÓLNA CHARAKTERYSTYKA OBIEKTU
Boisko do piłki nożnej.
1) Parametry wymiarowe:
- wymiar nominalny boiska - 26x56m,
- wymiar zewnętrzny boiska - 30x62m,
- powierzchnia całkowita - 1860,0m2.
2) Obrzeża betonowe
Boisko należy oddzielić od sąsiadujących elementów terenu za pomocą obrzeży betonowych.
Na powierzchni boiska należy wyprofilować spadki o wartości min. 0,5%.
- wymiary 8x30x100cm, wg BN-80/6775-03/03,
- na podbudowie betonowej B-15 z oporem.
3) Parametry techniczne nawierzchni (minimalne):
Jako nawierzchnię sportową przyjmuje się trawę syntetyczną o następujących parametrach:
- wysokość całkowita nawierzchni: min. 60mm,
- gęstość trawy (ilość włókien/m?): min. 97 000,
- rodzaj włókna: polietylenowe, 100% włókien monofilowych,
- DTEX: min. 11 000,
- wypełnienie trawy zgodnie z badaniem laboratorium np. Labosport,
- kolor nawierzchni: zielony (jedno lub dwukolorowy),
- linie: wklejone w nawierzchnię - białe.
Wyposażenie sportowe:
Bramki aluminiowe (5x2m), montowane w tulejach, siatki do bramek. Ilość: 2 szt.
Boisko wielofunkcyjne
1) Parametry wymiarowe:
- wymiar nominalny boiska do koszykówki - 15,10x28,10m, do siatkówki 9x18m,
- wymiar zewnętrzny boisk - 19,1x32,1m,
- powierzchnia całkowita - 613,11m2.
2) Obrzeża betonowe:
Podbudowę należy oddzielić od pozostałych elementów terenu za pomocą obrzeży betonowych ustawianych na ławie betonowej z oporem lub odwodnieniem liniowym (na krawędziach spadków. Na powierzchni boiska należy wyprofilować dodatkowy spadek pomocniczyo wartości 1,0%.
- wymiary 8x30x100cm, wg BN-80/6775-03/03,
- na podbudowie betonowej B-10 z oporem.
3) Konstrukcja nawierzchni poliuretanowej:
- koryto (grunt rodzimy),
- warstwa odsączająca z piasku o gr. 10cm,
- warstwa konstrukcyjna z kruszywa łamanego o frakcji 31,5-63mm, gr. 12cm,
- warstwa klinująca z kruszywa kamiennego o frakcji 0-31,5mm, gr. 4cm,
- Przepuszczalny podkład elastyczny: granulat i ścier gumowy ze żwirem kwarcowym
z lepiszczem poliuretanowym.
Grubość całkowita podkładu: 35mm.
4) Parametry techniczne nawierzchni poliuretanowej (minimalne):
* bezspoinowa, nie prefabrykowana,
* grubość całkowita - 13mm,
* przepuszczalność dla wody - tak,
* konstrukcja nawierzchni: baza z granulatu gumowego z lepiszczem poliuretanowym gr. 11mm; strukturalne powleczenie natryskowe z
barwionego poliuretanu z granulatem gumowym o gr. 2mm,
* wytrzymałość na rozciąganie ? 0,70MPa,
* wydłużenie względne przy zerwaniu 53 ± 5 %,
* wytrzymałość na rozdzieranie ? 100 N,
* ścieralność ? 0,09mm,
* zmiana wymiarów w temp. 600C ? 0,02 %,
* twardość według metody Shore'a 65 ± 5Sh.A,
* przyczepność do podkładu: betonowego?0,6MPa, asfaltobetonowego?0,5MPa,
z mieszaniny kruszywa kwarcowego, granulatu gumowego i spoiwa PU?0,5MPa,
* współczynnik tarcia kinetycznego powierzchni: w stanie suchym ?0,35, w stanie mokrym
? 0,30,
* odporność na uderzenie: powierzchnia odcisku kulki 550 ± 50mm2, stan powierzchni po badaniu - bez zmian,
* odporność na działanie zmiennych cykli hydrotechnicznych oceniona: przyrostem masy
? 0,70%, zmianą wyglądu zewnętrznego - bez zmian,
* wygląd zewnętrzny nawierzchni - nawierzchnia o jednorodnej strukturze i barwie, mieszanina granulatu EPDM i spoiwa PU,
* mrozoodporność oceniona: przyrostem masy ? 0,80%, zmianą wyglądu zewnętrznego - bez zmian,
* odporność na starzenie w warunkach sztucznych 5 (nr skali szarej), oceniona zmianą barwy po naświetleniu - bez zmian,
* masa powierzchniowa nawierzchni 12,0 ± 0,5kg/m2.
Wyposażenie sportowe:
Koszykówka:
Stojak stalowy ocynkowany regulowany o wysięgniku 160cm, tablica 180x105cm, obręcz uchylna, siateczka do obręczy. Ilość: 2
zestawy.
Siatkówka:
Słupki aluminiowe montowane w tulejach z regulacją wysokości mocowania siatki i mechanizmem naciągowym, siatka całosezonowa.
Ilość: 2 zestawy.
Ogrodzenie i piłkochwyty
Projektowany teren rekreacyjno sportowy musi być ogrodzony. Dodatkowo wokół boisk projektuje się piłkochwyty.
Piłkochwyty 4m - słupki stalowe 80x80x3mm z profilu zimnogiętego o kwadratowym przekroju zamkniętym, ocynkowane. Rygle stalowe
80x40x3mm z ceownika zimnogiętego równoramiennego. Linki stalowe fi 2,5/4,0, ocynkowane. Siatka stalowa 2,9/3,4, oczka 35x35mm,
ocynkowana, powlekana PVC. Fundamenty 30x30x140cm, beton B-25. Obrzeża betonowe 8x30x100cm.
Piłkochwyty 6m:
- tuleja osadcza 101,6x3,6x510mm do ziemi,
- rura fi95x3,5x1120mm,
- tuleja redukcyjna prosta 95/110,
-2-
Norma PRO Wersja 4.25 Licencja: 20063 dla Zbigniew Dąbrowski
OGÓLNA CHARAKTERYSTYKA OBIEKTU
- rura dolna fi110x3x3300 ze wspornikiem z profilu zimnogiętego o okrągłym przekroju zamkniętym, ocynkowana,
- obejma z wkładką tłumiącą pod rurę fi110 i śrubą z uchem,
- tuleja redukcyjna nośna 95/110,
- obejma z wkładką tłumiącą pod rurę fi95 i śrubą z uchem,
- rura środkowa fi95x3,5x3080,
- wkładka do rury czarna fi95,
- śruba oczkowa M10x120 + nakrętka M8 samohamowna,
- śruba oczkowa M8x30,
- tuleja redukcyjna dolna,
- nit rurowy fi5,
- wkręt metryczny z łbem stożkowym M5x25,
- karabińczyk biały.
Komunikacja:
a) chodniki - 365,05m2
b) ciąg pieszo-jezdny -504,14m2
c) plac utwardzony - 557,08m2
a) Chodnik:
Nawierzchnia z kostki brukowej na podsypce piaskowej.
Konstrukcja nawierzchni dla chodników:
- kostka brukowa, betonowa, gr. 6cm,
- podsypka piaskowa fr. 0,4÷2,0mm, gr. 5cm,
- warstwa konstrukcyjna z kruszywa naturalnego fr. 0-31,5mm, gr. 15cm,
- warstwa odsączająca z piasku gr. 10cm,
- podłoże gruntowe wyrównane i zagęszczone do współczynnika 0,95.
Chodniki obramowane są obrzeżem betonowym o wymiarach 30x8cm ustawionym na podsypce cementowo - piaskowej.
Wody opadowe chodników odprowadzone są powierzchniowo bezpośrednio na teren zielony.
Chodniki zaprojektowano z kostki brukowej betonowej w kolorze szarym.
b) Ciąg pieszo-jezdny.
Nawierzchnia z kostki brukowej na podsypce cementowo-piaskowej.
Projektowane spadki podłużne jezdni mają od 0,6% do 1,0%. Spadki poprzeczne wszystkich nawierzchni drogowych wynoszą 2,0%÷2,
8%.
Konstrukcja nawierzchni:
- kostka brukowa betonowa grubości 8cm,
- podsypka cementowo-piaskowa (1:4) grubości 7cm,
- warstwa konstrukcyjna z kruszywa naturalnego zagęszczonego mechanicznie fr. 0÷31,50mm, gr. 25cm,
- warstwa odsączająca z piasku, gr. 10cm,
- podłoże gruntowe wyrównane i zagęszczone do współczynnika 0,95.
Jezdnie obramowane są krawężnikiem betonowym o wymiarach 30x15cm ustawionym na ławie z oporem z betonu B-10 na podsypce
cementowo - piaskowej grubości 5cm. Krawężniki ustawione są ze światłem 10mm. Wody opadowe z jezdni odprowadzone są bezpośrednio na teren zielony. Jezdnię dojazdową zaprojektowano z kostki betonowej barwionej na czerwono.
c) Plac utwardzony z pospółki fr.0-31,5mm na podłożu gruntowym wyrównanym i zagęszczonym do współczynnika 0,95, obramowany
krawężnikiem betonowym o wymiarach 30x15cm ustawionym na ławie z oporem z betonu B-10 na podsypce cementowo - piaskowej
grubości 5cm. Krawężniki ustawione są ze światłem 10mm.
Przyłącze wodociągowe
Projektowane przyłącze wody do modułowego systemowego zaplecza boisk sportowych PE25, włączenia dokonać do istniejącej sieci na
wysokości budowanego obiektu. Głębokość posadowienia przyłącza 1,6-1,8m. Przy przejściu rury PE przez przegrody budowlane, fundamenty, ściany, posadzki należy wykonać tuleje ochronne. Wolną przestrzeń między tuleją, a rurą wypełnić odpowiednim szczeliwem.
Rurą PE wejść do budynku dalej rurą stalową łączoną na gwint o średnicy dn25.
Przyłącze kanalizacyjne
Projektuje się podłączenie modułowego systemowego zaplecza boisk sportowych do istniejącej sieci kanalizacyjnej. Podłączenie należy
wykonać z rur PVC-U typu SN8 dn200, włączając się do istniejącej studzienki kanalizacyjnej, na podsypce piaskowej ochronnej na głębokości 1,4m. Studzienka inspekcyjna 400mm bez osadnika k1, k2, przykryta pokrywą żeliwną klasy A15.
Oświetlenie boisk
Oświetlenie boisk zaprojektowano na słupach okrągłych stalowych o wysokości 9m przy zastosowaniu naświetlaczy o mocy
400W.Owietlenie to służyć ma dla celów treningowych i rekreacyjnych Sterowanie oświetlenie odbywać się będzie ręcznie za pomocą
wyłączników umieszczonych w tablicy oświetleniowej.
Oświetlenie boisk nocne
Dla oświetlenia nocnego zaprojektowano naświetlacze typu SONPAK LX o mocy 70W. Oprawy zamontować na wysokości 7m na słupach głównego oświetlenia boisk.
-3-
Norma PRO Wersja 4.25 Licencja: 20063 dla Zbigniew Dąbrowski
Orlik Zawady.kst
Lp.
Pozycje
kosztorysowe
1
TABELA WARTOŚCI ELEMENTÓW SCALONYCH
Nazwa
3
ROBOTY PRZYGOTOWAWCZE
CPV 45100000-8
2
12 - 21
BUDOWA BOISKA DO PIŁKI
NOŻNEJ - CPV 45212221-1
3
22 - 31
BOISKO WIELOFUNKCYJNE CPV 45212221-1
4
32 - 35
OGRODZENIA CPV 45340000-2
5
36 - 44
DOSTAWA I MONTAZ SPRZETU CPV 37450000-7
6
45 - 52
ZAPLECZE SOCJALNE - CPV
45212221-1
7
53 - 62
CHODNIKI PLACE MANEWROWE
CIĄGI PIESZO-JEZDNE CPV
45233222-1
8
63 - 91
ELEKTRYKA-OŚWIETLENIE CPV
45310000-3
9 92 - 106 INSTALACJA WOD-KAN CPV
45330000-9
10 107 - 118 INSTALACJA C.O. C.W.U. - BUDYNEK ZAPLECZA - CPV
45330000
RAZEM netto
VAT
Razem brutto
Ogółem wartość kosztorysowa robót
W tym:
Wartość kosztorysowa robót bez podatku VAT
Podatek VAT
1
2
1 - 11
Uproszczone
Wartość
zł
Jedn.
miary
Ilość
jedn.
Wskaźnik
na jednostkę
zł
4
5
6
7
8
Słownie:
-4-
Norma PRO Wersja 4.25 Licencja: 20063 dla Zbigniew Dąbrowski
Udzi
ał
procentowy
9
Orlik Zawady.kst
Lp.
Nazwa
TABELA ELEMENTÓW SCALONYCH
Robocizna
Materiały
Sprzęt
1 ROBOTY PRZYGOTOWAWCZE CPV
45100000-8
2 BUDOWA BOISKA DO
PIŁKI NOŻNEJ - CPV
45212221-1
3 BOISKO WIELOFUNKCYJNE - CPV 45212221-1
4 OGRODZENIA CPV
45340000-2
5 DOSTAWA I MONTAZ
SPRZETU - CPV
37450000-7
6 ZAPLECZE SOCJALNE CPV 45212221-1
7 CHODNIKI PLACE MANEWROWE CIĄGI PIESZO-JEZDNE CPV
45233222-1
8 ELEKTRYKA-OŚWIETLENIE CPV 45310000-3
9 INSTALACJA WOD-KAN
CPV 45330000-9
10 INSTALACJA C.O.
C.W.U. - BUDYNEK ZAPLECZA - CPV 45330000
RAZEM netto
VAT
Razem brutto
Słownie:
-5-
Norma PRO Wersja 4.25 Licencja: 20063 dla Zbigniew Dąbrowski
Kp
Kz
Z
Uproszczone
RAZEM
Orlik Zawady.kst
PRZEDMIAR
Lp.
Opis i wyliczenia
1 ROBOTY PRZYGOTOWAWCZE CPV 45100000-8
1 Usunięcie warstwy ziemi urodzajnej (humusu) o grubości do 30 cm za pomocą spychad.1 rek
<boisko do piłki nożnej>1860.00
<boisko wielofunkcyjne>613.11
<ciąg pieszo jezdny>504.14
<chodniki>363.05
<plac utwardzony>557.08
<zaplecze socjalne>85.08
j.m.
m2
m2
m2
m2
m2
m2
m
3 Rozbiórka elementów chodnika - kostki betonowej
d.1
26.52
m2
4 Rozebranie ścian, filarów i kolumn z cegieł na zaprawie cementowo-wapiennej
d.1
0.30*3.50*(49.87+3*5.68+6.21)
m3
5 Rozbiórka pokrycia z papy na dachach drewnianych - pierwsza warstwa
d.1
117.29
m2
6 Rozbiórka pokrycia z papy na dachach drewnianych - następna warstwa
d.1
117.29
m2
7 Rozbiórka betonowych czapek kominowych
d.1
0.49*0.05+0.91*0.05
m2
8 Rozebranie ręczne kominów przy użyciu klinów i młotów
d.1
0.49*1.00+0.91*0.70
m3
9 Rozbiórka elementów konstrukcji betonowych zbrojonych
d.1
117.29*0.15
m3
10 Demontaż stolarki drewnianej
d.1
0
m2
11 Demontaż stolarki drzwiowej drewnianej
d.1
1.50*2.10*6
m2
m
m2
m3
m2
m2
m2
m3
m3
m2
m2
2 BUDOWA BOISKA DO PIŁKI NOŻNEJ - CPV 45212221-1
12 Mechaniczne wykonanie koryta na całej szerokości jezdni i chodników w gruncie kat.I-IV m2
d.2 głębok. 20 cm
1860.00
m2
13 Profilowanie i zagęszczanie podłoża wykonywane ręcznie w gruncie kat. II-IV pod warst- m2
d.2 wy konstrukcyjne nawierzchni
1860.00
m2
14 Wykopy pod obrzeża betonowe
d.2
2*(62.00+30.00)*0.45*0.28
m3
15 Obrzeża betonowe o wymiarach 8x30 cm z wykonaniem ław betonowych na podsypce
d.2 cementowo-piaskowej
2*(62.00+30.00)
m
16 Warstwy odsączające z piasku, zagęszczane mechanicznie o gr.10 cm
d.2
1860.00
m2
17 Warstwa konstrukcyjna z gruzu pochodzącego z rozbiórki, gr.15 cm
d.2
1860.00*0.15
m3
Norma PRO Wersja 4.25 Licencja: 20063 dla Zbigniew Dąbrowski
Razem
m2
2 Rozbiórka elementów chodnika - obrzeża
d.1
3.93*2+7.19*2
m3
-6-
Poszcz
m
m2
m3
1860.000
613.110
504.140
363.050
557.080
85.080
RAZEM
3982.460
22.240
RAZEM
22.240
26.520
RAZEM
26.520
76.776
RAZEM
76.776
117.290
RAZEM
117.290
117.290
RAZEM
117.290
0.070
RAZEM
0.070
1.127
RAZEM
1.127
17.594
RAZEM
17.594
0.000
RAZEM
0.000
18.900
RAZEM
18.900
1860.000
RAZEM
1860.000
1860.000
RAZEM
1860.000
23.184
RAZEM
23.184
184.000
RAZEM
184.000
1860.000
RAZEM
1860.000
279.000
RAZEM
279.000
Orlik Zawady.kst
PRZEDMIAR
Lp.
Opis i wyliczenia
18 Warstwa konstrukcyjna z kruszywa kamiennego fr.31,5-63mm, gr. 12 cm
d.2
1860.00*0.12
j.m.
m3
m3
19 Warstwa klinująca z kruszywa kamiennego frakcji 0-31,5, gr. 4cm
d.2
1860.00
m2
20 warstwa wyrównująca z mialu kamiennego frakcji 0-4mm o grubości 4cm
d.2
1860.00
m2
m2
m2
21 Wykonanie nawierzchni użytkowej z trawy syntetycznej z wypełnieniem, zgodnie z bada- m2
d.2 niem laboratorium np. Labosport, ISA - Sport, Sports Labs)
1860.00
m2
3 BOISKO WIELOFUNKCYJNE - CPV 45212221-1
22 Mechaniczne wykonanie koryta na całej szerokości jezdni i chodników w gruncie kat. Id.3 IV głębokości 20 cm
613.11
m2
24 Wykopy pod obrzeża betonowe
d.3
(2*19.10+32.10)*0.45*0.28
m3
25 Obrzeża betonowe o wymiarach 8x30 cm z wykonaniem ław betonowych na podsypce
d.3 cementowo-piaskowej
2*[19.10+32.10]-32.10
m
26 Warstwy odsączające z piasku, zagęszczane mechanicznie o gr.10 cm
d.3
613.11
m2
27 Warstwa konstrukcyjna z kruszywa kamiennego fr.31,5-63mm, gr. 12 cm
d.3
613.11*0.12
m3
28 Warstwa klinująca z kruszywa kamiennego frakcji 0-31,5, gr. 4cm
d.3
613.11
m2
29 Wykonanie warstwy podkładowej, przepuszczalnej, elastycznej , ze ścieru gumowego
d.3 ze żwirem zlepionym lepiszczem poliuretanowych gr 3,5 cm
613.11
m2
m3
m
m2
m3
m2
m2
30 Wykonanie nawierzchni poliuretanowej przepuszczalnej grubości całkowitej 13mm na
m2
d.3 przepuszczalnym elastycznym podkładzie z granulatu gumowego z lepiszczem poliuretanowym gr. 11mm, strukturalne powleczenie natryskowe z barwionego poliuretanu z
granulatem gumowym o gr. 2mm
613.11
m2
223.200
RAZEM
223.200
1860.000
RAZEM
1860.000
1860.000
RAZEM
1860.000
1860.000
RAZEM
1860.000
613.110
RAZEM
613.110
613.110
RAZEM
613.110
8.858
RAZEM
8.858
70.300
RAZEM
70.300
613.110
RAZEM
613.110
73.573
RAZEM
73.573
613.110
RAZEM
613.110
613.110
RAZEM
613.110
613.110
RAZEM
613.110
6.000
RAZEM
6.000
184.000
102.400
RAZEM
286.400
szt.
szt.
4 OGRODZENIA CPV 45340000-2
32 Piłkochwyt wys. 4m (zgodnie z projektem)
d.4 - siatka stalowa ocynkowana powlekana PCV 2,9/3,4 oczka 40x40mm
- słupki stalowe ocynk. malowane 80x80x3mm, fundamenty wraz z wykopem 0,3x0,
3x1,4m co 3,3m
<boisko do piłki nożnej>62.00*2+30.00*2
<boisko wielofunkcyjne>19.10*2+32.10*2
m
m
m
33 Piłkochwyt wys. 6m (zgodnie z projektem) - oddalony od ogrodzenia 20cm
m
d.4 - siatka polipropylenowa, linka 2,3mm, krawędź oczka 10cm z dodatkowym wzmocnieniem krawędzi, linka stalowa ocynkowana fi 3mm, śruba rzymska, karabińczyki ocynkowane
- słupki aluminiowe anodowane, 2 segmentowe: 110/3/3300mm + 95/3,5/3080mm, element mocujący do podłoża- aluminiowa tuleja osadcza, fundamenty wraz z wykopem 0,
3x0,3x1,0m co 4,5m
18.00*2
m
-7-
Norma PRO Wersja 4.25 Licencja: 20063 dla Zbigniew Dąbrowski
Razem
m2
23 Profilowanie i zagęszczanie podłoża wykonywane ręcznie w gruncie kat. II-IV pod warst- m2
d.3 wy konstrukcyjne nawierzchni
613.11
m2
31 Ramki do pokrywek na tuleje
d.3
6
Poszcz
36.000
Orlik Zawady.kst
Lp.
PRZEDMIAR
Opis i wyliczenia
j.m.
34 Furtka z profili stalowych wypełniona siatką siatką stalową o wym 150x250 cm - dodatek szt
d.4 do piłkochwytu 4m
2
szt
35 Brama o wym. 300x400 cm - dodatek dopiłkochwytu 4m
d.4
2
Razem
36.000
2.000
RAZEM
2.000
2.000
RAZEM
2.000
2.000
RAZEM
2.000
2.000
RAZEM
2.000
2.000
RAZEM
2.000
0.192
RAZEM
0.192
1.152
RAZEM
1.152
0.256
RAZEM
0.256
4.000
RAZEM
4.000
2.000
RAZEM
2.000
4.000
RAZEM
4.000
13.914
RAZEM
13.914
13.914
RAZEM
13.914
106.512
RAZEM
106.512
11.595
RAZEM
11.595
9.969
RAZEM
9.969
1.000
RAZEM
1.000
szt
szt
5 DOSTAWA I MONTAZ SPRZETU - CPV 37450000-7
36 Dostawa i montaż słupków wraz z siatką i oprzyrządowaniem do siatkówki
d.5
2
kpl.
kpl.
37 Ustawienie w gotowych otworach stojaków metalowych do koszykówki
d.5
2
kpl.
38 Dostawa i montaż w gotowych otworach bramek stalowo-drewnianych do piłki nożnej
d.5 5x2m
2
szt.
kpl.
szt.
39 Wykonanie fundamentów betonowych z betonu żwirowego B20 o obj.0.3 m3 pod słupki m3
d.5 do piłki nożnej
2*0.4*0.4*0.6
m3
40 Wykonanie fundamentów betonowych z betonu żwirowego B-20 o obj.0.3 m3 pod słupki m3
d.5 do koszykówki
2*0.8*0.8*0.9
m3
41 Wykonanie fundamentów betonowych z betonu żwirowego B-20 o obj.0.3 m3 pod słupki m3
d.5 do siatkówki
2*0.4*0.4*0.8
m3
42 Osadzenie tulei do słupków i stojaków obsady przedniej do piłki nożnej
d.5
4
szt.
43 Osadzenie tulei do słupków i stojaków drewnianych do koszykówki
d.5
2
szt.
44 Osadzenie tulei do słupków i stojaków siatkówki
d.5
4
szt.
szt.
szt.
szt.
6 ZAPLECZE SOCJALNE - CPV 45212221-1
45 Wykopy liniowe o ścianach pionowych pod fundamenty, rurociągi, kolektory w gruntach m3
d.6 suchych kat.III-IV z wydobyciem urobku łopatą lub wyciągiem ręcznym; głębokość do
1.5 m, szerokość 0.8-1.5 m
[(5.12*2+7.71*2+5.18*4)*0.25]*1.20
m3
46 Ściany fundamentowe betonowe, prostokątne szerokości do 0,6 m
d.6
11.595*1.20
m3
47 Izolacje przeciwwilgociowe powłokowe bitumiczne pionowe - wykonywane na zimno z
d.6 emulsji asfaltowej - pierwsza warstwa
(5.12*2+7.71*2+5.18*4)*1.20+(4.68*4+4.62*2+7.21*2)*1.20
m2
48 Izolacje przeciwwilgociowe powłokowe bitumiczne poziome - wykonywane na zimno z
d.6 emulsji asfaltowej - pierwsza warstwa
11.595
m2
49 Płyty fundamentowe żelbetowe - z zastosowaniem pompy do betonu
d.6
(26.52+39.94)*0.15
m3
50 Budowa zaplecza socjalnego-prefabrykowanego, wykonanego zgodnie z typowym prod.6 jektem typu Standard+
1
kpl.
51 Wywóz ziemi samochodami skrzyniowymi na odległość do 1 km grunt.kat. III
d.6
41.08
m3
-8-
Norma PRO Wersja 4.25 Licencja: 20063 dla Zbigniew Dąbrowski
Poszcz
RAZEM
m3
m2
m2
m3
kpl.
m3
41.080
Orlik Zawady.kst
Lp.
PRZEDMIAR
Opis i wyliczenia
j.m.
52 Wywóz ziemi samochodami skrzyniowymi - za każdy nast. 1 km
d.6
41.08
7 CHODNIKI PLACE MANEWROWE CIĄGI PIESZO-JEZDNE CPV 45233222-1
53 Mechaniczne wykonanie koryta na całej szerokości jezdni i chodników w gruncie kat. Id.7 IV głębokości 20 cm
<ciąg pieszo jezdny>504.14
<chodniki>363.05
<plac utwardzony>557.08
Poszcz
RAZEM
m3
m3
41.080
RAZEM
41.080
504.140
363.050
557.080
RAZEM
1424.270
m2
m2
m2
m2
54 Wykopy liniowe lub jamiste o głębokości do 1,5 m ze skarpami o szer. dna do 1,5 m w m3
d.7 gruncie kat. IV
<pod obrzeża 15x30>(4.30+23.31+38.41+38.59+5.97+11.27+31.93+55.79+46.55+6.63+ m3
6.25+4.61+10.29+5.90+0.92*3+0.94)*0.36*0.20
<pod obrzeża 8x30>(63.00+1.70*4+28.56+6.05+32.10+17.26+0.74+38.65+1.42+9.91+ m3
1.56+8.41+1.04+2.54+5.24+5.94+1.92+5.44+0.58+12.87+0.71+27.03)*0.36*0.20
21.132
19.999
RAZEM
55 Obrzeża betonowe o wymiarach 30x8 cm na podsypce cementowo-piaskowej z wypeł- m
d.7 nieniem spoin zaprawą cementową
<obrzeża 8x30>63.00+1.70*4+28.56+6.05+32.10+17.26+0.74+38.65+1.42+9.91+1.56+ m
8.41+1.04+2.54+5.24+5.94+1.92+5.44+0.58+12.87+0.71+27.03
57 Pospółka o fr.0-31,5mm, zagęszczona gr.15cm.
d.7
<chodniki>363.05
<plac utwardzony>557.08
m2
58 Podsypka piaskowa zagęszczana ręcznie. fr.0,4-2,0mm, gr.5cm
d.7
<chodniki>363.05*0.05
m3
59 Chodniki z kostki brukowej betonowej o grubości 6 cm, prostokątnej 20x10 cm
d.7
363.05
m2
60 Kruszywo łamane 0-31,5 mm, gr.25cm
d.7
<ciąg pieszo jezdny>504.14
m2
61 Podsypka cementowo-piaskowa zagęszczana mechanicznie, gr.4cm
d.7
<ciąg pieszo jezdny>504.14*0.04
m3
62 Chodniki z kostki brukowej betonowej o grubości 8 cm, prostokątnej 20x10 cm
d.7
504.14
m2
m2
m2
m3
m2
m2
m3
m2
277.770
293.500
RAZEM
293.500
363.050
557.080
RAZEM
920.130
18.153
RAZEM
18.153
363.050
RAZEM
363.050
504.140
RAZEM
504.140
20.166
RAZEM
20.166
504.140
RAZEM
504.140
1.000
RAZEM
1.000
1.000
RAZEM
1.000
1.000
RAZEM
1.000
1.000
RAZEM
1.000
1.000
RAZEM
1.000
szt.
szt.
64 Aparaty elektryczne o masie do 2.5 kg - wyposażenie tablicy PSO Zegar astronomiczny szt.
d.8 CPA 4.0
1
szt.
65 Aparaty elektryczne o masie do 2.5 kg - wyposażenie tablicy PSO rozłącznik izol. R-303 szt.
d.8 16A
1
szt.
66 Aparaty elektryczne o masie do 2.5 kg - wyposażenie tablicy PSO rozłącznik RBK
d.8
1
szt.
szt.
67 Aparaty elektryczne o masie do 2.5 kg - wyposażenie tablicy PSO Stycznik 40A typ SM szt.
d.8 320 230-4z
1
szt.
-9-
Norma PRO Wersja 4.25 Licencja: 20063 dla Zbigniew Dąbrowski
41.131
277.770
RAZEM
56 Obrzeża betonowe o wymiarach 30x15 cm na podsypce cementowo-piaskowej z wypeł- m
d.7 nieniem spoin zaprawą cementową
<obrzeża 15x30>4.30+23.31+38.41+38.59+5.97+11.27+31.93+55.79+46.55+6.63+
m
6.25+4.61+10.29+5.90+0.92*3+0.94
8 ELEKTRYKA-OŚWIETLENIE CPV 45310000-3
63 Szafka z tablicą bezpiecznikową - PS0
d.8
1
Razem
41.080
Orlik Zawady.kst
PRZEDMIAR
Lp.
Opis i wyliczenia
68 Aparaty elektryczne o masie do 2.5 kg - wyposażenie tablicy PSO Łącznik ŁK-40
d.8
1
j.m.
szt.
szt.
69 Aparaty elektryczne o masie do 2.5 kg - wyposażenie tablicy PSO Ogranicznik przep.
d.8 ETITECwent
1
szt.
70 Aparaty elektryczne o masie do 2.5 kg - wyposażenie tablicy PSO Lampka L-313
d.8
3
szt.
71 Aparaty elektryczne o masie do 2.5 kg - wyposażenie tablicy PSO rozłącznik FR 100A
d.8
1
szt.
72 Aparaty elektryczne o masie do 2.5 kg - wyposażenie tablicy PSO rozłącznik FR 32A
d.8
3
szt.
73 Kopanie rowów dla kabli w sposób ręczny w gruncie kat. III - wykop o szer. 0,4m
d.8
0.40*0.75*335
m3
74 Nasypanie warstwy piasku na dnie rowu kablowego o szerokości do 0.4 m
d.8 Krotność = 2
335
m
75 Ułożenie rur osłonowych z PCW o śr.do 140 mm
d.8
20
m
76 Układanie kabli o masie do 1.0 kg/m w rowach kablowych ręcznie - Kabel YKY
d.8 5x10mm2
750
m
77 Układanie kabli o masie do 1.0 kg/m w rowach kablowych ręcznie - Kabel YKY
d.8 5x16mm2
65
m
78 Zasypywanie rowów dla kabli wykonanych ręcznie w gruncie kat. III
d.8
335
m3
79 Fundamenty prefabrykowane betonowe w gruncie kat.III o objętości w wykopie do 0.4
d.8 m3 pod słupy ośw.
10
szt.
80 Montaż i stawianie słupów oświetleniowych o wysokości 9m
d.8
10
szt.
81 Montaż wysięgników poprzecznych do naswietlaczy o masie do 15 kg na słupie
d.8
12
szt.
82 Montaż wysięgników poprzecznych do naswietlaczy oświetlenia nocnego terenu
d.8
17
szt.
83 Montaż przewodów do opraw oświetleniowych - wciąganie w słupy, rury osłonowe i wyd.8 sięgniki przy wysokości latarń do 9 m
24
kpl.prze
w.
kpl.prze
w.
84 Montaż przewodów do opraw oświetleniowych - wciąganie w słupy, rury osłonowe i wyd.8 sięgniki przy wysokości latarń do 7m
17
kpl.prze
w.
kpl.prze
w.
85 Montaż opraw oświetlenia zewnętrznego na wysięgniku Oprawa typu SONPAK LX o
d.8 mocy 70W
7+10
szt.
szt.
szt.
szt.
szt.
m3
m
m
m
m
m3
szt.
szt.
szt.
szt.
Poszcz
1.000
RAZEM
1.000
1.000
RAZEM
1.000
3.000
RAZEM
3.000
1.000
RAZEM
1.000
3.000
RAZEM
3.000
100.500
RAZEM
100.500
335.000
RAZEM
335.000
20.000
RAZEM
20.000
750.000
RAZEM
750.000
65.000
RAZEM
65.000
335.000
RAZEM
335.000
10.000
RAZEM
10.000
10
RAZEM
10
12
RAZEM
12
17
RAZEM
17
24
RAZEM
- 10 -
Norma PRO Wersja 4.25 Licencja: 20063 dla Zbigniew Dąbrowski
szt.
Razem
24
17
RAZEM
17
17
RAZEM
17
Orlik Zawady.kst
PRZEDMIAR
Lp.
Opis i wyliczenia
86 Montaż opraw oświetlenia zewnętrznego na wysięgniku SONPAK LX 400W HIT/E40/
d.8 742 A/S CW1-4 G6
24
j.m.
szt.
szt.
87 Zarobienie na sucho końca kabla 5-żyłowego o przekroju żył do 16 mm2 na napięcie do szt.
d.8 1 kV o izolacji i powłoce z tworzyw sztucznych
41
szt.
88 Przewody uziemiające i wyrównawcze w kanałach lub tunelach luzem (bednarka o prze- m
d.8 kroju do 120 mm2) - bednarka ocynkowana 25x4
335
m
89 Przewody uziemiające i wyrównawcze w kanałach lub tunelach luzem (bednarka o prze- m
d.8 kroju do 120 mm2) - bednarka ocynkowana 30x4
60
m
90 Badanie linii kablowej N.N.- kabel 5-żyłowy
d.8
38
odc.
91 Badania i pomiary instalacji uziemiającej (pierwszy pomiar)
d.8
12
szt.
odc.
szt.
9 INSTALACJA WOD-KAN CPV 45330000-9
92 Wykopy liniowe pod fundamenty, rurociągi, kolektory w gruntach suchych kat.III-IV z wy- m3
d.9 dobyciem urobku łopatą lub wyciągiem ręcznym głębokość do 3 m
1.0*1.8*(48.00+26)
m3
93 Kanały rurowe - podłoża z materiałów sypkich o grub.10 cm
d.9
0.4*(48.00+26)
m2
94 Kanały z rur PVC-U dn 100łączonych na wcisk
d.9
12.00
m
95 Sieci wodociągowe - montaż rurociągów z rur polietylenowych o śr.zewnętrznej 25 mm
d.9
12.00*4
m
96 Przebicie otworów w ścianach z cegieł o grubości 2 ceg.na zaprawie cementowo-wad.9 piennej
4
szt.
97 Tuleja ochronna stalowa fi 110mm L= 500mm
d.9
4
szt
98 Rurociągi stalowe ocynkowane o śr. nominalnej 25 mm o połączeniach gwintowanych,
d.9 na ścianach w budynkach niemieszkalnych
15.00*4
m
99 Próba wodna szczelności sieci wodociągowych z rur typu HOBAS, PCW, PVC, PE,
d.9 PEHD o śr.nominalnej 90-110 mm instalacja wodociągowa
1
200m -1
prób.
200m -1
prób.
100 Izolacja rurociągów śr.28-51 mm otulinami Thermaflex Ultra M gr.13 mm (G)
d.9
82.75+6.7
m
101 Kanały z rur PVC-U ks 200łączonych na wcisk
d.9
12.00+14.00
m
102 Zawory odcinające połączeniem na dwuzłączkę o śr. nominalnej 25 mm
d.9
6
szt.
103 Zawory spustowe z połączeniem na dwuzłączkę o śr. nominalnej 40 mm
d.9
2
szt.
m2
m
m
szt.
szt
m
Poszcz
Razem
24
RAZEM
24
41
RAZEM
41
335.000
RAZEM
335.000
60.000
RAZEM
60.000
38.000
RAZEM
38.000
12.000
RAZEM
12.000
133.200
RAZEM
133.200
29.600
RAZEM
29.600
12.000
RAZEM
12.000
48.000
RAZEM
48.000
4.000
RAZEM
4.000
4.000
RAZEM
4.000
60.000
RAZEM
60.000
1.000
RAZEM
m
- 11 -
Norma PRO Wersja 4.25 Licencja: 20063 dla Zbigniew Dąbrowski
m
szt.
szt.
1.000
89.450
RAZEM
89.450
26.000
RAZEM
26.000
6.000
RAZEM
6.000
2.000
RAZEM
2.000
Orlik Zawady.kst
PRZEDMIAR
Lp.
Opis i wyliczenia
104 Studzienki inspekcyjne kanalizacyjne, o śr. 400mm , przykryte pokrywą żeliwną klasy
d.9 A15-k1,k2
2
j.m.
szt
szt
105 Zasypywanie wykopów liniowych o ścianach pionowych głębokości do 3.0 m i szer. 0.8- m3
d.9 1.5 m; kat. gr. III-IV
133.200
m3
106 Dodatek za wykonanie podejść odpływowych z rur i kształtek żeliwnych o śr.nom.100
d.9 mm
1
szt.
108 Rurociągi w instalacjach z rur stalowych instalacyjnych o śr.nom. 20 mm o połączeniach m
d.10 gwintowanych na ścianach budynku
28.30
m
109 Rurociągi w instalacjach z rur stalowych instalacyjnych o śr.nom. 25 mm o połączeniach m
d.10 gwintowanych na ścianach budynku
5.00
m
110 Rury przyłączne o śr. 10-15 mm do grzejników c.o. żeliwnych,stalowych,aluminiowych,
d.10 płytowych
8
kpl.
111 Podejście do pionu c.o.o śr.zew. 15 mm
d.10
8
szt.
kpl.
szt.
112 Grzejniki stalowe dwupłytowe typ C22, V22 o wys. 900 mm i dł. 1000 mm, montaż grzej- szt.
d.10 ników na ścianie
2
szt.
113 Grzejniki stalowe dwupłytowe typ C22, V22 o wys. 900 mm i dł. 800 mm, montaż grzej- szt.
d.10 ników na ścianie
6
szt.
114 Montaż głowic termostatycznych o śr. 15 mm
d.10
8
szt.
115 Próby z dokonaniem regulacji instalacji centralnego ogrzewania (na gorąco)
d.10
8
urz.
116 Zawory spustowe o śr. nominalnej DN20 z złączką do węża
d.10
68
szt.
117 Zawory odpowietrzające automatyczne DN15 z zaworem stopowym
d.10
8
szt.
118 Próby szczelności instalacji c.o. z rur stalowych i miedzianych w budynkach niemieszd.10 kalnych
67.10
m
Norma PRO Wersja 4.25 Licencja: 20063 dla Zbigniew Dąbrowski
Razem
2.000
RAZEM
2.000
133.200
RAZEM
133.200
1.000
RAZEM
1.000
33.800
RAZEM
33.800
28.300
RAZEM
28.300
5.000
RAZEM
5.000
8.000
RAZEM
8.000
8.000
RAZEM
8.000
2.000
RAZEM
2.000
6.000
RAZEM
6.000
8.000
RAZEM
8.000
8.000
RAZEM
8.000
68.000
RAZEM
68.000
8.000
RAZEM
8.000
67.100
RAZEM
67.100
szt.
10 INSTALACJA C.O. C.W.U. - BUDYNEK ZAPLECZA - CPV 45330000
107 Rurociągi w instalacjach z rur stalowych instalacyjnych o śr.nom. 15mm o połączeniach m
d.10 gwintowanych na ścianach budynku
33.80
m
szt.
- 12 -
Poszcz
urz.
szt.
szt.
m
Lp.
Podstawa wyceny
1
Opis
Jedn. miary
2
1 45100000-8
1 KNR 2-01 0126d.1 01
SST 2/D
2 KNR 13-23
d.1 0108-08
[SST 1]
3 KNR 13-23
d.1 0108-06
[SST 1]
4 KNR 4-01 0349d.1 02
3
ROBOTY PRZYGOTOWAWCZE CPV 45100000-8
Usunięcie warstwy ziemi urodzajnej (humusu) o gruboś- m2
ci do 30 cm za pomocą spycharek
5
d.1
6
d.1
7
d.1
Rozbiórka pokrycia z papy na dachach drewnianych pierwsza warstwa
Rozbiórka pokrycia z papy na dachach drewnianych następna warstwa
Rozbiórka betonowych czapek kominowych
KNR 4-01 051904
KNR 4-01 051905
KNR 4-01 021204
Rozbiórka elementów chodnika - obrzeża
m
Rozbiórka elementów chodnika - kostki betonowej
m2
Rozebranie ścian, filarów i kolumn z cegieł na zaprawie m3
cementowo-wapiennej
m2
m2
m2
8 KNR 4-04 0109- Rozebranie ręczne kominów przy użyciu klinów i młotów m3
d.1 04
9
d.1
10
d.1
11
d.1
KNR 4-01 021203
KNR 0-19 092812
KNR-W 2-02
1040-02
analogia
Rozbiórka elementów konstrukcji betonowych zbrojonych
Demontaż stolarki drewnianej
m3
Demontaż stolarki drzwiowej drewnianej
m2
- 13 -
Norma PRO Wersja 4.25 Licencja: 20063 dla Zbigniew Dąbrowski
m2
4
Ilość
Cena
zł
5
6
3982.460
3.93*2+
7.19*2 =
22.240
26.52
0.30*3.50*
(49.87+3*
5.68+6.21) =
76.776
117.29
117.29
0.49*0.05+
0.91*0.05 =
0.070
0.49*1.00+
0.91*0.70 =
1.127
117.29*0.15
= 17.594
0
1.50*2.10*6
= 18.900
Wartość
zł
(5 x 6)
7
Lp.
Podstawa wyceny
1
Opis
Jedn. miary
2
2 45212221-1
12 KNR 2-31 0101d.2 01
SST 2/D.01
13 KNNR 6 0103d.2 01
SST 2/D.01
14 KNNR 1 0303d.2 02
SST 2/D.01
3
BUDOWA BOISKA DO PIŁKI NOŻNEJ - CPV 45212221-1
Mechaniczne wykonanie koryta na całej szerokości jezd- m2
ni i chodników w gruncie kat.I-IV głębok. 20 cm
15 kalkulacja
d.2 własna
SST 2/D.04
16 KNNR 6 0104d.2 01
SST 2/D.02
17 KNKRB 6 0104d.2 04
SST 2/D.03
18 KNKRB 6 0104d.2 04
SST 2/D.03
19 KNR 2-23 0104d.2 03 0104-04
SST 2/D.03
20 Kalkulacja
d.2 własna
SST 2/D.03
21 Kalkulacja
d.2 własna
SST 2/D.05
Obrzeża betonowe o wymiarach 8x30 cm z wykonaniem m
ław betonowych na podsypce cementowo-piaskowej
Profilowanie i zagęszczanie podłoża wykonywane ręcznie w gruncie kat. II-IV pod warstwy konstrukcyjne nawierzchni
Wykopy pod obrzeża betonowe
Warstwy odsączające z piasku, zagęszczane mechanicznie o gr.10 cm
m2
m3
m2
Warstwa konstrukcyjna z gruzu pochodzącego z rozbiór- m3
ki, gr.15 cm
Warstwa konstrukcyjna z kruszywa kamiennego fr.31,5- m3
63mm, gr. 12 cm
Warstwa klinująca z kruszywa kamiennego frakcji 0-31, m2
5, gr. 4cm
4
Ilość
Cena
zł
5
6
1860.00
1860.00
2*(62.00+
30.00)*0.45*
0.28 =
23.184
2*(62.00+
30.00) =
184.000
1860.00
1860.00*
0.15 =
279.000
1860.00*
0.12 =
223.200
1860.00
warstwa wyrównująca z mialu kamiennego frakcji 04mm o grubości 4cm
m2
1860.00
Wykonanie nawierzchni użytkowej z trawy syntetycznej
z wypełnieniem, zgodnie z badaniem laboratorium np.
Labosport, ISA - Sport, Sports Labs)
m2
1860.00
- 14 -
Norma PRO Wersja 4.25 Licencja: 20063 dla Zbigniew Dąbrowski
Wartość
zł
(5 x 6)
7
Lp.
1
Podstawa wyceny
2
3 45212221-1
22 KNR 2-31 0101d.3 01
SST 2/D.01
23 KNNR 6 0103d.3 01
SST 2/D.01
24 KNNR 1 0303d.3 02
SST 2/D.01
25 kalkulacja
d.3 własna
SST 2/D.04
26 KNNR 6 0104d.3 01
SST 2/D.02
27 KNKRB 6 0104d.3 04
SST 2/D.03
28 KNR 2-23 0104d.3 03 0104-04
SST 2/D.03
29 Kalkulacja
d.3 własna
SST 2/D.03
30 Kalkulacja
d.3 własna
SST 2/D.05
Opis
Jedn. miary
3
BOISKO WIELOFUNKCYJNE - CPV 45212221-1
Mechaniczne wykonanie koryta na całej szerokości jezd- m2
ni i chodników w gruncie kat. I-IV głębokości 20 cm
Profilowanie i zagęszczanie podłoża wykonywane ręcznie w gruncie kat. II-IV pod warstwy konstrukcyjne nawierzchni
Wykopy pod obrzeża betonowe
m2
m3
4
Ilość
Cena
zł
5
6
613.11
613.11
m2
(2*19.10+
32.10)*0.45*
0.28 = 8.858
2*[19.10+
32.10]-32.10
= 70.300
613.11
Warstwa konstrukcyjna z kruszywa kamiennego fr.31,5- m3
63mm, gr. 12 cm
613.11*0.12
= 73.573
Obrzeża betonowe o wymiarach 8x30 cm z wykonaniem m
ław betonowych na podsypce cementowo-piaskowej
Warstwy odsączające z piasku, zagęszczane mechanicznie o gr.10 cm
Warstwa klinująca z kruszywa kamiennego frakcji 0-31, m2
5, gr. 4cm
613.11
Wykonanie warstwy podkładowej, przepuszczalnej, elas- m2
tycznej , ze ścieru gumowego ze żwirem zlepionym lepiszczem poliuretanowych gr 3,5 cm
Wykonanie nawierzchni poliuretanowej przepuszczalnej m2
grubości całkowitej 13mm na przepuszczalnym elastycznym podkładzie z granulatu gumowego z lepiszczem poliuretanowym gr. 11mm, strukturalne powleczenie natryskowe z barwionego poliuretanu z granulatem gumowym o gr. 2mm
31 KNR 2-23 0309- Ramki do pokrywek na tuleje
szt.
d.3 07
SST 2/D
613.11
- 15 -
Norma PRO Wersja 4.25 Licencja: 20063 dla Zbigniew Dąbrowski
613.11
6
Wartość
zł
(5 x 6)
7
Lp.
Podstawa wyceny
1
2
4 45340000-2
32 Kalkulacja
d.4 własna
SST 4ZT
33 Kalkulacja
d.4 własna
[SST 4]
34 Kalkulacja
d.4 własna
[SST 4]
35 Kalkulacja
d.4 własna
[SST 4]
Opis
Jedn. miary
3
OGRODZENIA CPV 45340000-2
Piłkochwyt wys. 4m (zgodnie z projektem)
m
- siatka stalowa ocynkowana powlekana PCV 2,9/3,4
oczka 40x40mm
- słupki stalowe ocynk. malowane 80x80x3mm, fundamenty wraz z wykopem 0,3x0,3x1,4m co 3,3m
Piłkochwyt wys. 6m (zgodnie z projektem) - oddalony od m
ogrodzenia 20cm
- siatka polipropylenowa, linka 2,3mm, krawędź oczka
10cm z dodatkowym wzmocnieniem krawędzi, linka stalowa ocynkowana fi 3mm, śruba rzymska, karabińczyki
ocynkowane
- słupki aluminiowe anodowane, 2 segmentowe: 110/3/
3300mm + 95/3,5/3080mm, element mocujący do podłoża- aluminiowa tuleja osadcza, fundamenty wraz z wykopem 0,3x0,3x1,0m co 4,5m
Furtka z profili stalowych wypełniona siatką siatką stalo- szt
wą o wym 150x250 cm - dodatek do piłkochwytu 4m
Brama o wym. 300x400 cm - dodatek dopiłkochwytu 4m szt
- 16 -
Norma PRO Wersja 4.25 Licencja: 20063 dla Zbigniew Dąbrowski
4
Ilość
Cena
zł
5
6
286.400
18.00*2 =
36.000
2
2
Wartość
zł
(5 x 6)
7
Lp.
1
Podstawa wyceny
2
5 37450000-7
36 KNR 2-23 0310d.5 02
SST 2/D.05
37 KNR 2-23 0310d.5 04
SST 2/D.05
38 KNR 2-23 0310d.5 07
SST 2/D.05
39 KNR 2-23 0308d.5 02
SST 2/D.05
40 KNR 2-23 0308d.5 02
SST 2/D.05
41 KNR 2-23 0308d.5 02
SST 2/D.05
42 KNR 2-23 0309d.5 03
SST 2/D.05
43 KNR 2-23 0309d.5 06
SST 2/D.05
44 KNR 2-23 0309d.5 02
SST 2/D.05
Opis
3
DOSTAWA I MONTAZ SPRZETU - CPV 37450000-7
Dostawa i montaż słupków wraz z siatką i oprzyrządowaniem do siatkówki
Jedn. miary
Ilość
Cena
zł
4
5
6
kpl.
2
Ustawienie w gotowych otworach stojaków metalowych
do koszykówki
kpl.
2
Dostawa i montaż w gotowych otworach bramek
stalowo-drewnianych do piłki nożnej 5x2m
szt.
2
Wykonanie fundamentów betonowych z betonu żwirowego B20 o obj.0.3 m3 pod słupki do piłki nożnej
m3
2*0.4*0.4*
0.6 = 0.192
Wykonanie fundamentów betonowych z betonu żwirowego B-20 o obj.0.3 m3 pod słupki do koszykówki
m3
2*0.8*0.8*
0.9 = 1.152
Wykonanie fundamentów betonowych z betonu żwirowego B-20 o obj.0.3 m3 pod słupki do siatkówki
m3
2*0.4*0.4*
0.8 = 0.256
Osadzenie tulei do słupków i stojaków obsady przedniej szt.
do piłki nożnej
4
Osadzenie tulei do słupków i stojaków drewnianych do
koszykówki
szt.
2
Osadzenie tulei do słupków i stojaków siatkówki
szt.
4
- 17 -
Norma PRO Wersja 4.25 Licencja: 20063 dla Zbigniew Dąbrowski
Wartość
zł
(5 x 6)
7
Lp.
Podstawa wyceny
1
Opis
Jedn. miary
2
6 45212221-1
45 KNR 2-01 0317d.6 0201
SST 1/B.01
3
ZAPLECZE SOCJALNE - CPV 45212221-1
Wykopy liniowe o ścianach pionowych pod fundamenty, m3
rurociągi, kolektory w gruntach suchych kat.III-IV z wydobyciem urobku łopatą lub wyciągiem ręcznym; głębokość do 1.5 m, szerokość 0.8-1.5 m
46 KNR 2-02 0201d.6 01
SST 1/B.01
47 KNR 2-02 0603d.6 01
SST 1/B.01
Ściany fundamentowe betonowe, prostokątne szerokoś- m3
ci do 0,6 m
48 KNR 2-02 0602d.6 01
SST 1/B.01
49 KNR 2-02 0205d.6 01
SST 1/B.01
50 Kalkulacja
d.6 własna
[SST 1/B]
51 KNR 4-01 0108d.6 02
[SST 1/B]
52 KNR 4-01 0108d.6 04
[SST 1/B]
Izolacje przeciwwilgociowe powłokowe bitumiczne pozio- m2
me - wykonywane na zimno z emulsji asfaltowej - pierwsza warstwa
Płyty fundamentowe żelbetowe - z zastosowaniem pom- m3
py do betonu
Izolacje przeciwwilgociowe powłokowe bitumiczne pio- m2
nowe - wykonywane na zimno z emulsji asfaltowej - pierwsza warstwa
Budowa zaplecza socjalnego-prefabrykowanego, wyko- kpl.
nanego zgodnie z typowym projektem typu Standard+
4
Ilość
Cena
zł
5
6
[(5.12*2+
7.71*2+
5.18*4)*
0.25]*1.20 =
13.914
11.595*1.20
= 13.914
(5.12*2+
7.71*2+
5.18*4)*
1.20+(4.68*
4+4.62*2+
7.21*2)*1.20
= 106.512
11.595
(26.52+
39.94)*0.15
= 9.969
1
Wywóz ziemi samochodami skrzyniowymi na odległość m3
do 1 km grunt.kat. III
41.08
m3
41.08
Wywóz ziemi samochodami skrzyniowymi - za każdy
nast. 1 km
- 18 -
Norma PRO Wersja 4.25 Licencja: 20063 dla Zbigniew Dąbrowski
Wartość
zł
(5 x 6)
7
Lp.
Podstawa wyceny
1
2
7 45233222-1
53 KNR 2-31 0101d.7 01
SST 4ZT.01
54 KNNR 1 0305d.7 03
55 KNR 2-31 0407d.7 05
SST 4ZT.01
Opis
Jedn. miary
3
4
5
CHODNIKI PLACE MANEWROWE CIĄGI PIESZO-JEZDNE CPV 45233222-1
Mechaniczne wykonanie koryta na całej szerokości jezd- m2
1424.270
ni i chodników w gruncie kat. I-IV głębokości 20 cm
Wykopy liniowe lub jamiste o głębokości do 1,5 m ze
skarpami o szer. dna do 1,5 m w gruncie kat. IV
Obrzeża betonowe o wymiarach 30x8 cm na podsypce
cementowo-piaskowej z wypełnieniem spoin zaprawą
cementową
m3
m
56 KNR 2-31 0407- Obrzeża betonowe o wymiarach 30x15 cm na podsypce m
d.7 05
cementowo-piaskowej z wypełnieniem spoin zaprawą
cementową
SST 4ZT.01
57 KNNR 6 0202d.7 02
SST 4ZT.01
58 KNKRB 6 0102d.7 04
SST 4ZT.01
59 KNR 2-31
d.7 23103-01
SST 4ZT.01
60 KNNR 6 0202d.7 02
SST 4ZT.01
Ilość
Pospółka o fr.0-31,5mm, zagęszczona gr.15cm.
m2
Podsypka piaskowa zagęszczana ręcznie. fr.0,4-2,0mm, m3
gr.5cm
Chodniki z kostki brukowej betonowej o grubości 6 cm,
prostokątnej 20x10 cm
m2
Kruszywo łamane 0-31,5 mm, gr.25cm
m2
61 KNKRB 6 0102- Podsypka cementowo-piaskowa zagęszczana mechad.7 06
nicznie, gr.4cm
SST 4ZT.01
m3
62 KNR 2-31
d.7 23103-01
SST 4ZT.01
m2
Chodniki z kostki brukowej betonowej o grubości 8 cm,
prostokątnej 20x10 cm
- 19 -
Norma PRO Wersja 4.25 Licencja: 20063 dla Zbigniew Dąbrowski
41.131
<obrzeża
8x30>
63.00+1.70*
4+28.56+
6.05+32.10+
17.26+0.74+
38.65+1.42+
9.91+1.56+
8.41+1.04+
2.54+5.24+
5.94+1.92+
5.44+0.58+
12.87+0.71+
27.03 =
277.770
<obrzeża
15x30>
4.30+23.31+
38.41+
38.59+5.97+
11.27+
31.93+
55.79+
46.55+6.63+
6.25+4.61+
10.29+5.90+
0.92*3+0.94
= 293.500
920.130
<chodniki>
363.05*0.05
= 18.153
363.05
<ciąg pieszo
jezdny>
504.14 =
504.140
<ciąg pieszo
jezdny>
504.14*0.04
= 20.166
504.14
Cena
zł
6
Wartość
zł
(5 x 6)
7
Lp.
1
Podstawa wyceny
2
8 45310000-3
63 KNNR 5 1006d.8 02
[SST 3/E]
64 KNNR 5 0406d.8 01
[SST 3/E]
65 KNNR 5 0406d.8 01
[SST 3/E]
66 KNNR 5 0406d.8 01
[SST 3/E]
67 KNNR 5 0406d.8 01
[SST 3/E]
68 KNNR 5 0406d.8 01
[SST 3/E]
69 KNNR 5 0406d.8 01
[SST 3/E]
70 KNNR 5 0406d.8 01
[SST 3/E]
71 KNNR 5 0406d.8 01
[SST 3/E]
72 KNNR 5 0406d.8 01
[SST 3/E]
73 KNNR 5 0701d.8 02
[SST 3/E]
74 KNNR 5 0706d.8 01
[SST 3/E]
75 KNNR 5 0705d.8 01
[SST 3/E]
76 KNNR 5 0707d.8 02
[SST 3/E]
77 KNNR 5 0707d.8 02
[SST 3/E]
78 KNNR 5 0702d.8 02
[SST 3/E]
79 KNNR 5 0411d.8 06
[SST 3/E]
80 KNNR 5 1001d.8 02
[SST 3/E]
81 KNNR 5 1002d.8 01
[SST 3/E]
82 KNNR 5 1002d.8 01
[SST 3/E]
83 KNNR 5 1003d.8 03
[SST 3/E]
84 KNNR 5 1003d.8 03
[SST 3/E]
85 KNNR 5 1004d.8 02
[SST 3/E]
Opis
3
ELEKTRYKA-OŚWIETLENIE CPV 45310000-3
Szafka z tablicą bezpiecznikową - PS0
Jedn. miary
Ilość
Cena
zł
4
5
6
szt.
1
Aparaty elektryczne o masie do 2.5 kg - wyposażenie
tablicy PSO Zegar astronomiczny CPA 4.0
szt.
1
Aparaty elektryczne o masie do 2.5 kg - wyposażenie
tablicy PSO rozłącznik izol. R-303 16A
szt.
1
Aparaty elektryczne o masie do 2.5 kg - wyposażenie
tablicy PSO rozłącznik RBK
szt.
1
Aparaty elektryczne o masie do 2.5 kg - wyposażenie
tablicy PSO Stycznik 40A typ SM 320 230-4z
szt.
1
Aparaty elektryczne o masie do 2.5 kg - wyposażenie
tablicy PSO Łącznik ŁK-40
szt.
1
Aparaty elektryczne o masie do 2.5 kg - wyposażenie
tablicy PSO Ogranicznik przep. ETITECwent
szt.
1
Aparaty elektryczne o masie do 2.5 kg - wyposażenie
tablicy PSO Lampka L-313
szt.
3
Aparaty elektryczne o masie do 2.5 kg - wyposażenie
tablicy PSO rozłącznik FR 100A
szt.
1
Aparaty elektryczne o masie do 2.5 kg - wyposażenie
tablicy PSO rozłącznik FR 32A
szt.
3
Kopanie rowów dla kabli w sposób ręczny w gruncie kat. m3
III - wykop o szer. 0,4m
0.40*0.75*
335 =
100.500
335
Nasypanie warstwy piasku na dnie rowu kablowego o
szerokości do 0.4 m
Krotność = 2
Ułożenie rur osłonowych z PCW o śr.do 140 mm
m
m
20
Układanie kabli o masie do 1.0 kg/m w rowach kablowych ręcznie - Kabel YKY 5x10mm2
m
750
Układanie kabli o masie do 1.0 kg/m w rowach kablowych ręcznie - Kabel YKY 5x16mm2
m
65
Zasypywanie rowów dla kabli wykonanych ręcznie w
gruncie kat. III
m3
335
Fundamenty prefabrykowane betonowe w gruncie kat.III szt.
o objętości w wykopie do 0.4 m3 pod słupy ośw.
10
Montaż i stawianie słupów oświetleniowych o wysokości szt.
9m
10
Montaż wysięgników poprzecznych do naswietlaczy o
masie do 15 kg na słupie
szt.
12
Montaż wysięgników poprzecznych do naswietlaczy
oświetlenia nocnego terenu
szt.
17
Montaż przewodów do opraw oświetleniowych - wciąga- kpl.przew.
nie w słupy, rury osłonowe i wysięgniki przy wysokości
latarń do 9 m
Montaż przewodów do opraw oświetleniowych - wciąga- kpl.przew.
nie w słupy, rury osłonowe i wysięgniki przy wysokości
latarń do 7m
Montaż opraw oświetlenia zewnętrznego na wysięgniku szt.
Oprawa typu SONPAK LX o mocy 70W
- 20 -
Norma PRO Wersja 4.25 Licencja: 20063 dla Zbigniew Dąbrowski
24
17
7+10 = 17
Wartość
zł
(5 x 6)
7
Lp.
Podstawa wyceny
1
2
86 KNNR 5 1004d.8 02
[SST 3/E]
87 KNNR 5 0726d.8 09
[SST 3/E]
88 KNNR 5 0603d.8 01
[SST 3/E]
89 KNNR 5 0603d.8 01
[SST 3/E]
90 KNNR 5 1302d.8 04
[SST 3/E]
91 KNNR 5 1304d.8 01
[SST 3/E]
Opis
Jedn. miary
3
Montaż opraw oświetlenia zewnętrznego na wysięgniku
SONPAK LX 400W HIT/E40/742 A/S CW1-4 G6
szt.
5
24
Zarobienie na sucho końca kabla 5-żyłowego o przekroju żył do 16 mm2 na napięcie do 1 kV o izolacji i powłoce z tworzyw sztucznych
Przewody uziemiające i wyrównawcze w kanałach lub
tunelach luzem (bednarka o przekroju do 120 mm2) bednarka ocynkowana 25x4
Przewody uziemiające i wyrównawcze w kanałach lub
tunelach luzem (bednarka o przekroju do 120 mm2) bednarka ocynkowana 30x4
Badanie linii kablowej N.N.- kabel 5-żyłowy
szt.
41
Badania i pomiary instalacji uziemiającej (pierwszy pomiar)
- 21 -
Norma PRO Wersja 4.25 Licencja: 20063 dla Zbigniew Dąbrowski
4
Ilość
m
335
m
60
odc.
38
szt.
12
Cena
zł
6
Wartość
zł
(5 x 6)
7
Lp.
Podstawa wyceny
1
2
9 45330000-9
92 KNR 2-01 0317d.9 06
[SST 1/B]
93 KNR 2-18 0501d.9 01
[SST 1/B]
94 KNR-W 2-18
d.9 0408-05
[SST 1/B]
95 KNR-W 2-18
d.9 0109-01
[SST 1/B]
96 KNR-W 4-01
d.9 0335-11
[SST 1/B]
97 Kalkulacja
d.9 własna
[SST 1/B]
98 KNR-W 2-15
d.9 0106-03
z.sz.3.4. 9903-2
[SST 1/B]
99 KNR-W 2-18
d.9 0704-01
[SST 1/B]
100 KNR 0-34 0105d.9 02
[SST 1/B]
101 KNR-W 2-18
d.9 0408-05
[SST 1/B]
102 KNNR 4 0131d.9 05
103 KNNR 4 0131d.9 04
104 [SST 1/B]
d.9
105 KNR-W 2-01
d.9 0312-05
[SST 1/B]
106 KNR 2-15 0206d.9 04
[SST 1/B]
Opis
Jedn. miary
3
INSTALACJA WOD-KAN CPV 45330000-9
Wykopy liniowe pod fundamenty, rurociągi, kolektory w m3
gruntach suchych kat.III-IV z wydobyciem urobku łopatą
lub wyciągiem ręcznym głębokość do 3 m
Kanały rurowe - podłoża z materiałów sypkich o grub.10 m2
cm
4
Ilość
Cena
zł
5
6
1.0*1.8*
(48.00+26) =
133.200
0.4*(48.00+
26) = 29.600
Kanały z rur PVC-U dn 100łączonych na wcisk
m
12.00
Sieci wodociągowe - montaż rurociągów z rur polietylenowych o śr.zewnętrznej 25 mm
m
Przebicie otworów w ścianach z cegieł o grubości 2
ceg.na zaprawie cementowo-wapiennej
szt.
4
Tuleja ochronna stalowa fi 110mm L= 500mm
szt
4
Rurociągi stalowe ocynkowane o śr. nominalnej 25 mm
o połączeniach gwintowanych, na ścianach w budynkach niemieszkalnych
m
15.00*4 =
60.000
12.00*4 =
48.000
Próba wodna szczelności sieci wodociągowych z rur ty- 200m -1 prób.
1
pu HOBAS, PCW, PVC, PE, PEHD o śr.nominalnej 90110 mm instalacja wodociągowa
Izolacja rurociągów śr.28-51 mm otulinami Thermaflex m
82.75+6.7 =
Ultra M gr.13 mm (G)
89.450
Kanały z rur PVC-U ks 200łączonych na wcisk
m
Zawory odcinające połączeniem na dwuzłączkę o śr. nominalnej 25 mm
Zawory spustowe z połączeniem na dwuzłączkę o śr.
nominalnej 40 mm
Studzienki inspekcyjne kanalizacyjne, o śr. 400mm ,
przykryte pokrywą żeliwną klasy A15-k1,k2
Zasypywanie wykopów liniowych o ścianach pionowych
głębokości do 3.0 m i szer. 0.8-1.5 m; kat. gr. III-IV
szt.
6
szt.
2
szt
2
Dodatek za wykonanie podejść odpływowych z rur i
kształtek żeliwnych o śr.nom.100 mm
szt.
- 22 -
Norma PRO Wersja 4.25 Licencja: 20063 dla Zbigniew Dąbrowski
m3
12.00+14.00
= 26.000
133.200
1
Wartość
zł
(5 x 6)
7
Lp.
Podstawa wyceny
Opis
Jedn. miary
1
2
3
4
10 45332200-5
INSTALACJA C.O. C.W.U. - BUDYNEK ZAPLECZA - CPV 45330000
107 KNR 2-15 0402- Rurociągi w instalacjach z rur stalowych instalacyjnych o m
d.10 02
śr.nom. 15mm o połączeniach gwintowanych na ścianach budynku
108 KNR 2-15 0402- Rurociągi w instalacjach z rur stalowych instalacyjnych o m
d.10 02
śr.nom. 20 mm o połączeniach gwintowanych na ścianach budynku
109 KNR 2-15 0402- Rurociągi w instalacjach z rur stalowych instalacyjnych o m
d.10 03
śr.nom. 25 mm o połączeniach gwintowanych na ścianach budynku
110 KNR 2-15 0422- Rury przyłączne o śr. 10-15 mm do grzejników c.o. że- kpl.
d.10 01
liwnych,stalowych,aluminiowych,płytowych
111 KNR INSTAL
Podejście do pionu c.o.o śr.zew. 15 mm
szt.
d.10 0304-02
SST 4ZT
112 KNR 0-35 0209- Grzejniki stalowe dwupłytowe typ C22, V22 o wys. 900 szt.
d.10 02
mm i dł. 1000 mm, montaż grzejników na ścianie
SST 4ZT
113 KNR 0-35 0209- Grzejniki stalowe dwupłytowe typ C22, V22 o wys. 900 szt.
d.10 05 z.sz. 3.1.
mm i dł. 800 mm, montaż grzejników na ścianie
SST 4ZT
114 KNR 7-08 0801- Montaż głowic termostatycznych o śr. 15 mm
szt.
d.10 01
SST 4ZT
115 KNNR 4 0436- Próby z dokonaniem regulacji instalacji centralnego
urz.
d.10 01
ogrzewania (na gorąco)
SST 4ZT
116 KNNR 4 0135- Zawory spustowe o śr. nominalnej DN20 z złączką do
szt.
d.10 01
węża
117 KNNR 4 0412- Zawory odpowietrzające automatyczne DN15 z zawoszt.
d.10 06
rem stopowym
118 KNNR 4 0406- Próby szczelności instalacji c.o. z rur stalowych i miem
d.10 02
dzianych w budynkach niemieszkalnych
SST 4ZT
Wartość kosztorysowa robót bez podatku VAT
Podatek VAT
Ogółem wartość kosztorysowa robót
Słownie:
- 23 -
Norma PRO Wersja 4.25 Licencja: 20063 dla Zbigniew Dąbrowski
Ilość
Cena
zł
5
6
33.80
28.30
5.00
8
8
2
6
8
8
68
8
67.10
Wartość
zł
(5 x 6)
7
