Przedmiar Instalacje Sanitarne Szatnia Baborów

PRZEDSIĘBIORSTWO USŁUGOWO - BUDOWLANE "
AQWA" SC
48-100 Głubczyce ul. Królowej Jadwigi 1

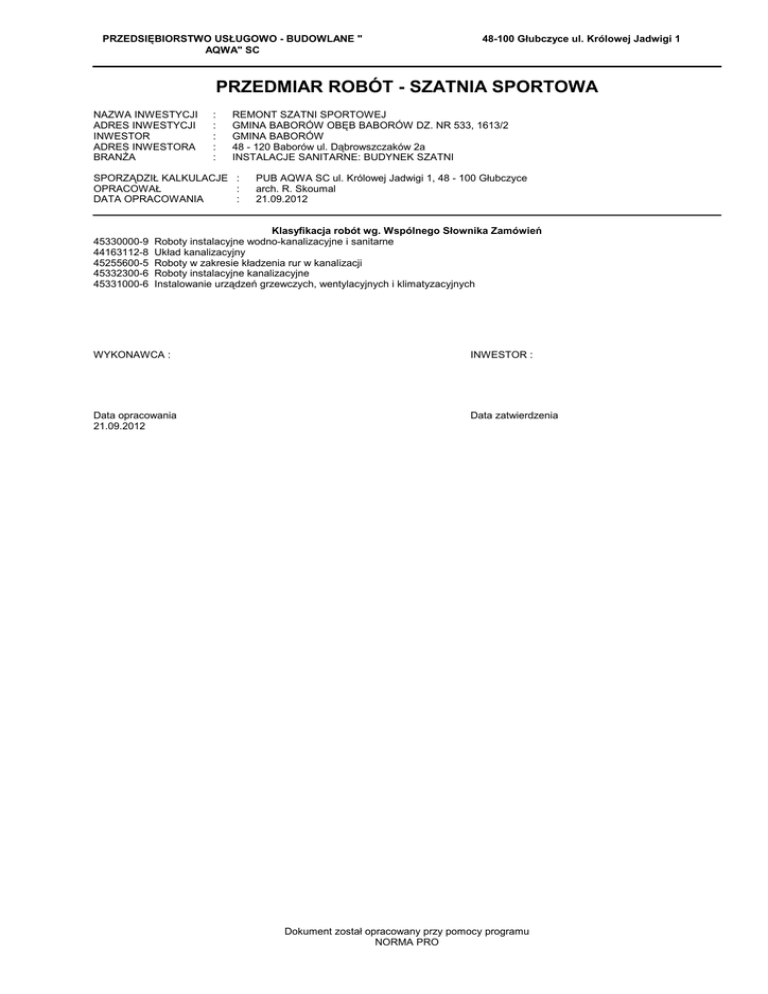

PRZEDMIAR ROBÓT - SZATNIA SPORTOWA
NAZWA INWESTYCJI
ADRES INWESTYCJI
INWESTOR
ADRES INWESTORA
BRANŻA
:
:
:
:
:
REMONT SZATNI SPORTOWEJ
GMINA BABORÓW OBĘB BABORÓW DZ. NR 533, 1613/2
GMINA BABORÓW
48 - 120 Baborów ul. Dąbrowszczaków 2a
INSTALACJE SANITARNE: BUDYNEK SZATNI
SPORZĄDZIŁ KALKULACJE :
OPRACOWAŁ
:
DATA OPRACOWANIA
:
45330000-9
44163112-8
45255600-5
45332300-6
45331000-6
PUB AQWA SC ul. Królowej Jadwigi 1, 48 - 100 Głubczyce
arch. R. Skoumal
21.09.2012
Klasyfikacja robót wg. Wspólnego Słownika Zamówień
Roboty instalacyjne wodno-kanalizacyjne i sanitarne
Układ kanalizacyjny
Roboty w zakresie kładzenia rur w kanalizacji
Roboty instalacyjne kanalizacyjne
Instalowanie urządzeń grzewczych, wentylacyjnych i klimatyzacyjnych
WYKONAWCA :
INWESTOR :
Data opracowania
21.09.2012
Data zatwierdzenia
Dokument został opracowany przy pomocy programu
NORMA PRO
OGÓLNA CHARAKTERYSTYKA OBIEKTU
Lokalizacja:
SZATNIA SPORTOWA
48 - 120 BABORÓW
DZ. NR 533, 1613/2
Inwestor:
GMINA BABORÓW
48-120 Baborów
ul. Dąbrowszczaków 2a
Parametry techniczne obiektu:
KATEGORIA XV, k = 9,0 w = 1,0
Obiekt nie wymaga opiniowania ze strony rzeczoznawcy do spraw zabezpieczeń P.Poż.
Parametry techniczne systemowego budynku zaplecza:
Obiekt niski [N], jedna kondygnacja nadziemna.
Szerokość: 6,55m
Długość: 21,15m
Wysokość:
- okap: 3,20 m
- kalenica: 3,50 m
Powierzchnia zabudowy 176,13 m2
Powierzchnia użytkowa w zakresie opracowania 56,92 m2
Kubatura wewnętrzna 170,76 m3
Realizowanym zadaniem jest remont szatni sportowej.
Obiekt który jest przedmiotem opracowania jest zlokalizowany na działkach nr 533, 1613/2 w Baborowie.
INSTALACJA WODOCIĄGOWA
Przyłącze wodociągowe
Istniejące, bez zmian - do wymiany i doposażenia przewidziano zestaw wodomierzowy zgd z częścią graficzną.
Instalacja zimnej wody
Zapotrzebowanie wody na cele socjalno-bytowe
Obliczenie zapotrzebowania wody wykonano na podstawie założeń architektonicznych i danych literaturowych: - ilość osób korzystających z pomieszczeń sanitarnych: 30
Dla potrzeb pomiaru zużycia wody zaprojektowano montaż wodomierza JS-10 DN20 produkcji PoWoGaz
Opis instalacji zimnej wody
Istniejące przyłącze do budynku zakończone będzie w projektowanej, zamykanej szafce wodomierzowej wnękowej znajdującej się w
pom. nr 07. Projektowanym urządzeniem pomiarowym jest wodomierz skrzydełkowy jednostrumieniowy typu JS-10 DN 20 produkcji PoWoGaz. Wewnętrzna instalacja wody zimnej zasila projektowane punkty poboru wody. Przed i za wodomierzem zainstalować należy zawory kulowe przelotowe odcinające. Za zaworem przelotowym i wodomierzem głównym zainstalować należy zawór antyskażeniowy typu
EA.
Instalacja rozdzielcza prowadzona jest w pomieszczeniach z rur, złączek i kształtek z polipropylenu (PP) prowadzone w ścianach, połączenia zgrzewane systemowe; kolor biały. Przewody poziome prowadzone pod tynkiem z termoizolacji zgd. z Rozporządzeniem.
Przed zakryciem rury należy zaizolować izolacją Thermafex. Dopuszcza się wykonanie wewnętrznej instalacji wodociągowej z rur miedzianych łączonych przez lutowanie pod warunkiem zastosowania rur o średnicach odpowiadających średnicy rur polipropylenowych.
Montaż rur wykonać należy zgodnie z instrukcjami producenta.
Instalacja ciepłej wody.
Dla ciepłej wody w węźle sanitarnym przewidziany został montaż elektrycznego podgrzewacza wody [istniejący do ponownego zainstalowania], 400V. - rozprowadzenie wody ciepłej do przyborów analogicznie jak dla wody zimnej, podtynkowo.
Podłączenie do armatury wężami elastycznymi w oplocie - pod każdym podejściem zawory odcinające zgd. z częścią graficzną.
Projektowane urządzenie przygotowujące ciepła wodę zasilane będzie z projektowanej wewnętrznej instalacji zimnej wody.
INSTALACJA KANALIZACJI SANITARNEJ
Ścieki sanitarne z projektowanego budynku odprowadzane będą do wewnętrznej instalacją kanalizacji sanitarnej i do istniejącego
szczelnego zbiornika wybieralnego. Miejsce włączenia kanalizacji wskazane zostało na rysunku.
Projektowana wewnętrzna instalacja kanalizacyjna składa się z poziomych przewodów odpływowych ułożonych w gruncie pod posadzką
oraz z pionu wentylacyjnego kanalizacyjnego i podejść odpływowych od urządzeń sanitarnych z rur i kształtek PVC, kolor szary. Poziome przewody odpływowe podposadzkowe ułożyć należy na podsypce piaskowej o grubości 15 cm , a następnie zasypać piaskiem i zagęścić mechanicznie. Średnice poziomych przewodów odpływowych wynoszą Ć110mm, Ć50mm, w spadku 3%. Poziome przewody odpływowe zakończone zostały pionem kanalizacyjnymi o średnicy Ć75 mm. Pion kanalizacyjny O75połączony z wc, powyżej wc rura O75
do wywiewki, zakończonej nad dachem kominkiem wentylacyjnym.
U podstawy pionu nad posadzką zainstalować należy rewizję kanalizacyjną odpowiadającą średnicy pionu.
Odprowadzenie z umywalek, pisuarów, wpustów podłogowych - rura Ć=50mm oraz Ć=110mm z prysznicy.
WENTYLACJA
Zaprojektowano wentylację grawitacyjną i grawitacyjną wspomaganą mechanicznie, wywiewną odrębną dla każdego pomieszczenia
składającą sie z kratki wentylacyjnej oraz wentylatora wyciągowego umieszczonych na pionach wentylacyjnych[pomieszczenia higieniczno - sanitarne i szatnie]. Wentylatory wyciągowe załączane wraz z oświetleniem, z opóźnieniem wyłączenia min. 5 minut;
o wentylator wyciągowy EDM200 - 4 szt.
o wentylator wyciągowy EDM100S-12V - 1 szt.[prysznice]
o nawietrzaki higrosterowalne EMM707 - 13 szt.
OGRZEWANIE
Zaprojektowano ogrzewanie za pomocą elektrycznych piecy akumulacyjnych z dynamicznym rozładowaniem zasilanych zgodnie z częścią elektryczną.
-2-
Norma PRO Wersja 4.25 Licencja: 20106 dla P.U.B. "AQWA" s.c.
PRZEDMIAR
Lp.
Podstawa
1
1 KNR 4-02
d.1 0132-01
2 KNR 4-02
d.1 0131-01
analogia
3 KNR 4-02
d.1 0230-04
4 KNR 4-02
d.1 0235-01
5 KNR 4-02
d.1 0235-06
6 KNR 4-02
d.1 0235-08
7 KNR 4-02
d.1 0132-02
analogia
8 KNR 4-01
d.1 0338-03
Nr
spec.
techn.
SST
01/6
SST
01/6
SST
01/6
SST
01/6
SST
01/6
SST
01/6
SST
01/6
SST
01/6
9 KNR-W 2- SST
d.1 15 0111-02 01/6
10 KNR-W 2- SST
d.1 15 0111-03 01/6
11 KNR 4-01
d.1 0326-03
SST
01/6
12 KNR-W 2- SST
d.1 15 0116-01 01/6
13 KNR 2-15
d.1 0118-01
SST
01/6
14 S 215 0500- SST
d.1 01
01/6
15 KNR 0-35
d.1 0113-04
SST
01/6
Opis i wyliczenia
Instalacja wodociagowa wody cieplej i zimnej
Demontaż baterii umywalkowej i zmywakowej
szt.
1
szt.
SST
01/6
3
szt.
Demontaż rurociągu żeliwnego kanalizacyjnego o śr. 50-100 mm - na
ścianach budynku
35
m
Demontaż pisuaru
kpl.
3
kpl.
Demontaż umywalki
kpl.
1
kpl.
Demontaż ustępu z miską fajansową
kpl.
1
kpl.
Demontaż baterii wannowej dwudrogowej - PRYSZNICE
szt.
4
szt.
Wykucie bruzd pionowych 1/2x1/2 ceg. w ścianach z cegieł na zaprawie
wapiennej
4.80+1.20+4.0+3.0+1.90+1.40+2.10
m
SST
01/6
m
m
Rurociągi z tworzyw sztucznych (PP, PE, PB) o śr. zewnętrznej 25 mm o m
połączeniach zgrzewanych, na ścianach w budynkach mieszkalnych UŁOŻENIE W BRUZDACH
2.0+1.15+4.0+3.0+1.90+1.30+1.20+1.90+1.85
m
Rurociągi z tworzyw sztucznych (PP, PE, PB) o śr. zewnętrznej 32 mm o m
połączeniach zgrzewanych, na ścianach w budynkach mieszkalnych
3.00
m
Zamurowanie bruzd pionowych o szerokości 1/2 ceg. z przewodami insta- m
lacyjnymi w ścianach z cegieł
18.30+3.0
m
Dodatki za podejścia dopływowe w rurociągach z tworzyw sztucznych do szt.
zaworów czerpalnych, baterii, mieszaczy, hydrantów itp. o połączeniu
sztywnym o śr. zewnętrznej 20 mm
20
szt.
Wodomierze skrzydełkowe o śr.nom. 15-20 mm wod zimna
szt.
1
szt.
Dodatki za podejścia dopływowe do wodomierzy. o śr.zewn.rury 20 mm
szt.
2
szt.
Razem
1.000
RAZEM
1.000
3.000
RAZEM
3.000
35.000
RAZEM
35.000
3.000
RAZEM
3.000
1.000
RAZEM
1.000
1.000
RAZEM
1.000
4.000
RAZEM
4.000
18.400
RAZEM
18.400
18.300
RAZEM
18.300
3.000
RAZEM
3.000
21.300
RAZEM
21.300
20.000
RAZEM
20.000
1.000
RAZEM
1.000
2.000
RAZEM
2.000
1.000
RAZEM
1.000
2.000
RAZEM
2.000
4.000
RAZEM
4.000
Zawory zwrotne antyskażeniowy (np typ EA 251) o śr. nominalnej 25 mm szt.
szt.
Baterie umywalkowe, stojące - Bateria umywalkowa, stojąca, samozamy- szt.
kająca, wandaloodporna z mieszaczem typu Presto4000S
2
17 KNR 0-35
d.1 0114-05
analogia
Poszcz
Demontaż zaworu czerpalnego (wypływowego) z zakorkowaniem podejś- szt.
cia o śr. 15-20 mm - ZAWORY PISUARÓW
1
16 KNR 0-35
d.1 0114-02
analogia
j.m.
szt.
Baterie natryskowe w wykonaniu standardowym, luksusowym lub termos- szt.
tatycznym montowane na ścianie - Natryskowa bateria mieszająca, podtynkowa, wandaloodporna z wylewką stała podtynkową typ Presto Alpa
4
szt.
