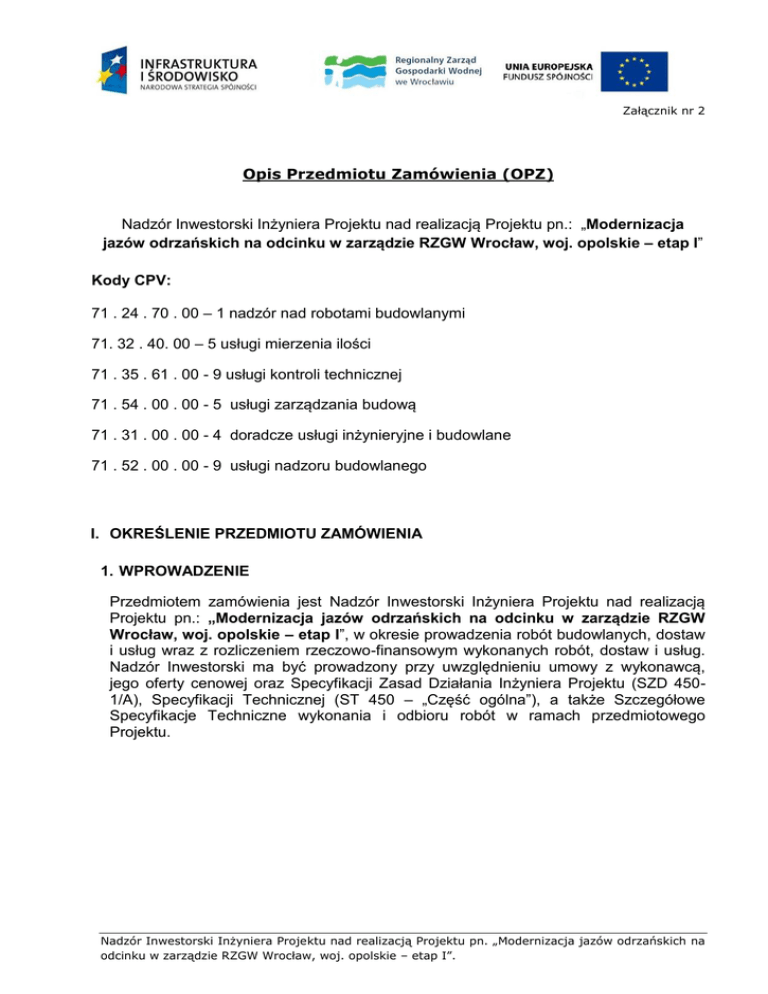

Załącznik nr 2
Opis Przedmiotu Zamówienia (OPZ)
Nadzór Inwestorski Inżyniera Projektu nad realizacją Projektu pn.: „Modernizacja
jazów odrzańskich na odcinku w zarządzie RZGW Wrocław, woj. opolskie – etap I”
Kody CPV:
71 . 24 . 70 . 00 – 1 nadzór nad robotami budowlanymi
71. 32 . 40. 00 – 5 usługi mierzenia ilości
71 . 35 . 61 . 00 - 9 usługi kontroli technicznej
71 . 54 . 00 . 00 - 5 usługi zarządzania budową
71 . 31 . 00 . 00 - 4 doradcze usługi inżynieryjne i budowlane
71 . 52 . 00 . 00 - 9 usługi nadzoru budowlanego
I. OKREŚLENIE PRZEDMIOTU ZAMÓWIENIA
1. WPROWADZENIE
Przedmiotem zamówienia jest Nadzór Inwestorski Inżyniera Projektu nad realizacją
Projektu pn.: „Modernizacja jazów odrzańskich na odcinku w zarządzie RZGW
Wrocław, woj. opolskie – etap I”, w okresie prowadzenia robót budowlanych, dostaw
i usług wraz z rozliczeniem rzeczowo-finansowym wykonanych robót, dostaw i usług.
Nadzór Inwestorski ma być prowadzony przy uwzględnieniu umowy z wykonawcą,
jego oferty cenowej oraz Specyfikacji Zasad Działania Inżyniera Projektu (SZD 4501/A), Specyfikacji Technicznej (ST 450 – „Część ogólna”), a także Szczegółowe
Specyfikacje Techniczne wykonania i odbioru robót w ramach przedmiotowego
Projektu.
Nadzór Inwestorski Inżyniera Projektu nad realizacją Projektu pn. „Modernizacja jazów odrzańskich na
odcinku w zarządzie RZGW Wrocław, woj. opolskie – etap I”.
OPZ
Projekt realizowany jest w ramach Programu Infrastruktura i Środowisko na lata 2014
– 2020,
Oś Priorytetowa III –„Zarządzanie zasobami i przeciwdziałanie zagrożeniom
środowiska”, Rozwój sieci drogowej TEN-T i transportu multimodalnego, Działanie 3.2
– Rozwój transportu morskiego, śródlądowych dróg wodnych i połączeń
multimodalnych, część B (środowiskowe drogi wodne).
Projekt składa się z 3-ech odrębnych przedsięwzięć inwestycyjnych obejmujących:
1) Przebudowę modernizacyjną jazu sektorowego w Januszkowicach na jaz klapowy
o świetle 3x25m, z napędem hydraulicznym automatycznym i zdalnym
sterowaniem oraz nowym wyposażeniem technologicznym, komunikacyjnym i
elektrycznym. Zaplanowana jest również przebudowa obiektów na stopniu
wodnym, takich jak:
- przebudowa i ubezpieczenie dolnej tamy rozdzielczej,
- uformowanie i ubezpieczenie poszurów jazowych,
- korekta i ubezpieczenie linii brzegowych,
- budowa przepławki dla ryb dwuśrodowiskowych,
- wyburzenie i budowa sterowni jazowej oraz nadbudówek maszynowni,
- wymiana kładki komunikacyjnej nad jazem,
- budowa kładki komunikacyjnej między jazem a osiedlem przystopniowym,
- budowa nabrzeża przeładunkowego wraz z placem manewrowym,
- przebudowa nawierzchni drogi dojazdowej od wsi Januszkowice,
- modernizacja infrastruktury energetycznej.
2) Przebudowę modernizacyjną jazu sektorowego we Wróblinie na jaz klapowy o
świetle 3x32m, z napędem hydraulicznym, automatycznym i zdalnym sterowaniem
oraz nowym wyposażeniem technologicznym, komunikacyjnym i elektrycznym,
a także przebudową obiektów stopnia wodnego, tj.
- przebudowa i ubezpieczenie dolnej i górnej tamy rozdzielczej,
- korekta i ubezpieczenie lewostronnej linii brzegowej,
- podwyższenie posadowienia kładki komunikacyjnej nad jazem,
- budowa kładki komunikacyjnej między jazem a osiedlem przystopniowym,
- remont nabrzeża przeładunkowego wraz z placem manewrowym,
- przebudowa nawierzchni prawostronnej drogi dojazdowej,
- modernizacja infrastruktury energetycznej..
3) Przebudowę modernizacyjną jazu sektorowego w Zwanowicach na jaz klapowy o
świetle 3x32m, z napędem hydraulicznym, automatycznym i zdalnym
sterowaniem, nowym wyposażeniem technologicznym, komunikacyjnym
i elektrycznym oraz przebudową obiektów stopnia wodnego takich jak:
- przebudowa i ubezpieczenie cypla rozdzielczego między rzeką Odrą a kanałem
żeglugowym,
2
odcinku w zarządzie RZGW Wrocław, woj. opolskie – etap I”
OPZ
- korekta i ubezpieczenie prawostronnej linii brzegowej,
- budowa kładki komunikacyjnej nad jazem,
- budowa nabrzeża przeładunkowego wraz z placem manewrowym,
- przebudowa lewostronnej i prawostronnej drogi dojazdowej,
- modernizacja infrastruktury energetycznej.
Każde z trzech przedsięwzięć inwestycyjnych posiada odrębne pozwolenia i decyzje
administracyjne.
Decyzje dla obiektów w Januszkowicach:
- decyzja nr 1/2015 o ustaleniu lokalizacji inwestycji celu publicznego
GK.6733.1.2015.WP z dnia 16.07.2015, wydana przez Burmistrza Zdzieszowic,
- decyzja nr OŚ.6220.5.1.2014.JBG z dnia 29.12.2014 ustalająca środowiskowe
uwarunkowania dla przedsięwzięcia, wydana przez Burmistrza Zdzieszowic
- pozwolenie wodnoprawne BS.6341.27.2015 z dnia 25.09.2015 r. na wykonanie
urządzeń wodnych z uwzględnieniem przebudowy przepławki dla ryb, wydane przez
Urząd Marszałkowski w Opolu,
- decyzja nr 12/W/2016 z dnia 29.01.2016r o zatwierdzeniu projektu budowlanego
i udzieleniu pozwolenia na budowę, wydana przez Urząd Wojewódzki w Opolu.
Decyzje dla obiektów we Wróblinie:
decyzja nr UAB.6733.6.2015.DW z dnia 08.04.2015r. o ustaleniu lokalizacji
inwestycji celu publicznego, wydana przez Prezydenta Miasta Opola,
- decyzja nr OŚR.6220.43.2014.MK z dnia 24.11.2014 r. orzekająca brak potrzeby
przeprowadzenia oceny oddziaływania na środowisko, wydana przez Prezydenta
Miasta Opola,
- pozwolenie wodnoprawne nr OŚR.6341.28.2015.KWS z dnia 25.11.2015 r.
na wykonanie urządzeń wodnych w ramach inwestycji, wydane przez Prezydenta
Miasta Opola,
i udzieleniu pozwolenia na budowę, wydana przez Urząd Wojewódzki w Opolu.
Decyzje dla obiektów w Zwanowicach:
- decyzja RI.6220.06.2014 z dnia 21.11.2014r. orzekająca realizację i stwierdzająca
brak potrzeby przeprowadzenia oceny oddziaływania na środowisko dla
przedsięwzięcia, wydana przez Wójta Gminy Skarbimierz,
- pozwolenie wodnoprawne nr DOŚ-III.7322.6.2015.AK z dnia 09.03.2015r. na
wykonanie urządzeń wodnych związanych z modernizacją stopnia wodnego, z
uwzględnieniem przebudowy przepławki dla ryb, wydane przez Marszałka
Województwa Opolskiego,
3
OPZ
- dla obszaru lokalizacji jazu Zwanowice uchwalone zostały Miejscowe Plany
Zagospodarowania Przestrzennego Gminy Skarbimierz i Miejscowy Plan
Zagospodarowania Przestrzennego wsi Stobrawa. Plany obejmują działki
przeznaczone pod lokalizację inwestycji i nie kolidują z zapisami MPZP,
i udzieleniu pozwolenia na budowę, wydana przez Urząd Wojewódzki w Opolu,
oraz zgody na wycinki drzew i krzewów na terenach każdego z trzech stopni
wodnych.
2. Lokalizacja inwestycji.
Jazy są zlokalizowane na terenie województwa opolskiego, na skanalizowanym
odcinku Odry:
- jaz Januszkowice - w 105+600 km rzeki Odry, w pobliżu miejscowości
Januszkowice, na terenie gmin: Reńska Wieś (brzeg lewy), powiat KędzierzynKoźle i Zdzieszowice (brzeg prawy), powiat Krapkowice,
- jaz Wróblin - w 157+700 km rzeki Odry, na terenie miasta Opola,
- jaz Zwanowice - w 185+160 km rzeki Odry, na terenie gminy Skarbimierz (brzeg
lewy), powiat Brzeg oraz gminy Popielów (brzeg prawy), powiat Opole.
3. Stan prawny terenów objętych inwestycją.
Każde z przedsięwzięć inwestycyjnych realizowane będzie głównie na terenach
Skarbu Państwa, administrowanych przez RZGW we Wrocławiu. Dodatkowo zawarte
zostały przez RZGW umowy użyczenia i dysponowania nieruchomościami w okresie
realizacji Projektu dla przedsięwzięć inwestycyjnych w:
- Januszkowicach z Agencją Nieruchomości Rolnych w Opolu, PGE Energią
Odnawialną S.A., Tauron Dystrybucja S.A., Urzędem Miejskim w Zdzieszowicach,
Wojewódzkim Zarządem Melioracji i Urządzeń Wodnych w Opolu oraz z osobą
prywatną,
we Wróblinie z Tauron Dystrybucja: S.A.,
Prezydentem Miasta Opola,
Wojewódzkim Zarządem Melioracji i Urządzeń Wodnych w Opolu oraz z Miejskim
Zarządem Dróg w Opolu,
- w Zwanowicach z gminą Skarbimierz i gminą Popielów.
4. Charakterystyka techniczna stopni wodnych objętych inwestycją.
1) Stopień wodny Januszkowice:
W skład stopnia wodnego wchodzą:
- jaz sektorowy, trzyprzęsłowy;
- tama rozdzielcza;
- śluza pociągowa jednokomorowa o wymiarach 9,6m x 187,0 m wraz z awanportami
i sterownią śluzową;
4
OPZ
- śluza mała, jednokomorowa, o wymiarach 9,6m x 55,0m wraz z awanportami. Śluza
jest wyłączona z eksploatacji ze względu na zły stan techniczny;
- mała elektrownia wodna (nie będąca w zarządzie RZGW);
- budynki administracyjne i gospodarcze na osiedlu przystopniowym.
Podstawowe elementy jazu to:
- dwa filary o szer. 3,85 m. z pomieszczeniami, w których mieszczą się instalacje i
urządzenia związane z napędem i sterowaniem sektorami oraz urządzenia
wentylacyjne i rozmrażające;
- przyczółek prawy, w którym znajduje się nieczynna instalacja rozmrażająca blachy
ślizgowe. Poza przyczółkiem prawym zlokalizowana jest istniejąca komorowa
przepławka dla ryb;
- przyczółek lewy ze sterownią – wyposażony w podstawową instalację hydrauliczną
sterowania sektorami, energetyczną rozdzielnię główną, instalację odwadniającą
galerię, nieczynną instalację rozmrażającą blachę ślizgową oraz zbiornik ujęcia
wody dla sterowania sektorami. Komunikacja pionowa odbywa się szybem
komunikacyjnym wyposażonym w spiralne schody stalowe;
- przęsło jazu wraz z progiem. W korpusie każdego progu mieszczą się gniazda
podpór dla zamknięć remontowych, komora z sektorem i jego łożyskowaniem;
- galeria komunikacyjno-technologiczna, o wymiarach około 2,0x 2,0 m, wykonana w
korpusie dolnego progu. W galerii znajdują się rurociągi wraz z zasuwami, w tym
zasilające w wodę komory sektorowe (przez zbiornik regulacyjny z górnego
stanowiska lub przy pomocy pomp głównych z dolnej wody), rurociągi instalacji
płuczącej komory sektorów z namułów, sieć kablowa i koryto odwodnieniowe
biegnące wzdłuż galerii, odprowadzające wodę z przecieków do studni zbiorczej.
- sterownia jazu, zlokalizowana na lewym przyczółku jazu;
- trzy zamknięcia główne, sektorowe ze sterowaniem wodnym;
- stalowa kładka komunikacyjna ze schodami, łącząca lewy przyczółek jazu
z przyczółkiem prawostronnym.
Charakterystyczne parametry techniczne jazu Januszkowice
- światła czynne jazu - 3 x 25 m,
- wys. czynna sektorów - 3,1 m,
- NPP - 165,26 m Kr (165,35 NN),
- rzędna progu (sektor w skrajnym dolnym położeniu) - 162,33 m Kr (162,43 m NN),
- rzędna górnej krawędzi sektora w skrajnym górnym położeniu 165,65 m Kr
(165,75 NN).
- płyta jazu posadowiona jest w warstwie czwartorzędowych utworów aluwialnych –
piasków, żwirów i pospółek, które zalegają na iłach.
2) Stopień wodny Wróblin:
W skład stopnia wchodzą:
5
OPZ
- jaz sektorowy, trzyprzęsłowy,
- śluza pociągowa jednokomorowa o wymiarach 9,6 m x 187,0 m wraz z
awanportami,
- śluza mała jednokomorowa o wymiarach 55,0 m x 9,6 m wraz z awanportami,
- tama rozdzielcza,
- budynki administracyjne i gospodarcze na osiedlu przystopniowym,
- droga dojazdowa i plac manewrowy w obrębie stopnia.
Podstawowe elementy jazu to:
- dwa filary z pomieszczeniami, w których znajdują się instalacje rozmrażające
blachy ślizgowe, wentylacyjne oraz urządzenia napędowe i sterowania sektorami.
- przyczółek prawy wyposażony w podstawową instalację hydrauliczną sterowania
sektorami, energetyczną rozdzielnię główną, instalację odwadniającą galerię,
instalację rozmrażającą blachę ślizgową oraz zbiorniki ujęcia wody dla
sterowania sektorami i zbiornik regulacyjny z włazem. Komunikacja pionowa
odbywa się szybem komunikacyjnym wyposażonym w spiralne schody stalowe;
Bezpośrednio na stropie przyczółka prawego zlokalizowano budynek sterowni.
Konstrukcję sterowni stanowią stalowe elementy kształtowe i stropodach
żelbetowy. Całość dookoła jest oszklona.
- przyczółek lewy – z rozdzielnicą elektryczną i instalacją rozmrażającą blachy
ślizgowe. W przyczółku lewym zlokalizowana jest istniejąca, komorowa
przepławka dla ryb.
- galeria komunikacyjna o wymiarach 2x2 m – łącząca prawy i lewy przyczółek
jazu,
- stalowa kładka komunikacyjna, łącząca prawy i lewy przyczółek jazu,
- sterownia jazu, zlokalizowana na prawym przyczółku jazu,
- trzy zamknięcia główne, sektorowe ze sterowaniem wodnym,
Dodatkowym obiektem nie użytkowanym od momentu wybudowania jazu
sektorowego są filary i przyczółki starego jazu kozłowo – iglicowego.
Charakterystyczne parametry techniczne jazu Wróblin:
- światło czynne jazu - 3 x 32 m,
- wys. czynna zamknięć - 3,1 m,
- NPP - 149,00 m Kr (149,10 m NN),
- rzędna progu (sektor w skrajnym dolnym położeniu) - 146,20 m K(146,30 m NN),
(149,40 m NN).
- jaz posadowiony jest w warstwie czwartorzędowych utworów aluwialnych o
miąższości 7÷8 m piasków i żwirów, które zalegają na zwartych trzeciorzędowych
iłach.
3) Stopień wodny Zwanowice:
W skład stopnia wchodzą:
6
OPZ
- jaz sektorowy trzyprzęsłowy,
- śluza pociągowa jednokomorowa o wymiarach 9,6 m x 187,0 m z awanportami,
zlokalizowana na Kanale Zwanowickim w km 1,30 (km 184,90 rzeki Odry),
- nowa śluza dwukomorowa (oddana do eksploatacji w roku 1990), o wymiarach
12m x 256,4m z awanportami śluzowymi, zlokalizowana na Kanale Zwanowickim
w km 1,26,
- mała elektrownia wodna na Kanale Zwanowickim (nie będąca w zarządzie
RZGW),
- kierownica z wałem przeciwpowodziowym, na lewym brzegu,
- budynki administracyjne i gospodarcze na osiedlu przystopniowym.
Podstawowe elementy jazu:
- dwa filary z pomieszczeniami, w których znajdują się nieczynne instalacje
rozmrażające blachy ślizgowe oraz urządzenia wentylacyjne, napędowe i
sterowania sektorami,
- przyczółek prawy z pomieszczeniem, w którym znajdują się tablice rozdzielcze
i gniazda zasilające oraz szyb komunikacyjny ze spiralnymi schodami stalowymi.
W przyczółku prawym jest zlokalizowana komorowa przepławka dla ryb,
- przyczółek lewy – wyposażony w podstawową instalację hydrauliczną sterowania
sektorami, energetyczną rozdzielnię główną, instalację odwadniającą galerię,
instalację rozmrażającą blachę ślizgową oraz zbiorniki ujęcia wody dla
sterowania sektorami i zbiornik regulacyjny z włazem. Komunikacja pionowa
odbywa się szybem komunikacyjnym wyposażonym w spiralne schody stalowe,
- galeria komunikacyjna o wymiarach 2x2 m, łącząca prawy i lewy przyczółek jazu;
- sterownia jazu, zlokalizowana na lewym przyczółku jazu;
- trzy zamknięcia główne, sektorowe ze sterowaniem wodnym.
Charakterystyczne parametry techniczne jazu Zwanowice:
- światło czynne jazu - 3 x 32 m;
- wys. czynna zamknięć - 2,70 m;
- NPP - 138,0 m Kr (138,10 m NN);
- rzędna progu (sektor w skrajnym dolnym położeniu) 135,60 m Kr (135,70 m NN);
(138,40 NN).
Jaz posadowiony jest w warstwie czwartorzędowych utworów aluwialnych o
miąższości 10 m – grubych piasków, żwirów i pospółek, które zalegają na glinach
pylastych, pyłach piaszczystych, iłach i pyłach.
7
OPZ
Wyposażenie technologiczne każdego z trzech jazów stanowią obecnie:
sektorowe zamknięcia główne z obudowami bocznymi, gumowymi uszczelnieniami
i łożyskami, mechaniczne blokady i zaczepy, wyposażenie komunikacyjne,
instalacje pomiaru poziomu wody, urządzenia sterowania zamknięciami głównymi
(instalacja ujęcia i doprowadzenia oraz odprowadzania wody z komór
sektorowych, regulatory przepływu itd.), 4 wentylatory wywiewno-nawiewne,
pompa i instalacja płucząca, 2 pompy główne o mocy 22 kW, wydajności 5500
l/min i wysokości podnoszenia 10 m, 2 pompy odwadniające o mocy 1,1 kW,
wydajności 300 l/min. i wysokości podnoszenia 18 m wraz z instalacjami oraz
urządzenia i instalacje grzewcze do rozmrażania bocznych uszczelnień sektorów.
5.
CEL I ZAKRES ZADANIA
Przedmiotem zamówienia jest pełnienie Nadzoru Inwestorskiego Inżyniera Projektu
nad realizacją Projektu pn.: „Modernizacja jazów odrzańskich na odcinku w
zarządzie RZGW Wrocław, woj. opolskie – etap I”.
Rezultatem do osiągnięcia przez Inżyniera w ramach Umowy jest doprowadzenie do
prawidłowego i terminowego oraz zgodnego z prawem wspólnotowym, krajowym oraz
wytycznymi, a także zgodnego z zakresem rzeczowym i finansowym zrealizowania,
zakończenia i rozliczenia Projektu.
Jeżeli osiągnięcie celu Umowy wymagało będzie nadzorowania robót zamiennych,
prac dodatkowych i robót wynikających ze zwiększenia obmiaru, to uważa się, że są
one wkalkulowane w cenę zamówienia. Zamawiający przyjmuje, iż podmiot
profesjonalnie świadczący usługi nadzoru inwestorskiego, kalkulując cenę oferty i
uwzględniając zakres potencjalnie nadzorowanych robót, a w szczególności ich
specyfikę, stopień skomplikowania, specjalistyczny charakter oraz uwarunkowania
faktyczne towarzyszące realizacji robót jest w stanie racjonalnie ocenić ryzyko
wystąpienia konieczności prac dodatkowych i takie ryzyko odpowiednio wkalkulować w
cenę oferty. Zmianę wynagrodzenia Inżyniera dopuszcza się tylko w przypadku
konieczności nadzorowania dodatkowych robót budowalnych połączonej z wymogiem
zaangażowania dodatkowego specjalisty o kwalifikacjach zawodowych odmiennych
aniżeli wymagane od osób wchodzących w skład zespołu specjalistów opisanego
postanowieniami SIWZ
Szczegółowy zakres obowiązków Wykonawcy Nadzoru Inwestorskiego został
określony w Specyfikacji Zasad Działania Inżyniera Projektu SZD 450 – 1/A.
8

Opis Przedmiotu Zamówienia (OPZ) Nadzór Inwestorski Inżyniera

Transkrypt

Podobne dokumenty

Kierownik Nadzoru Wodnego Wisła Czarne

informacja o przebudowie jazu piętrzącego na

Załącznik Nr 8.10 - Wojewódzki Zarząd Melioracji i Urządzeń

Obieg wody kolorowanka
