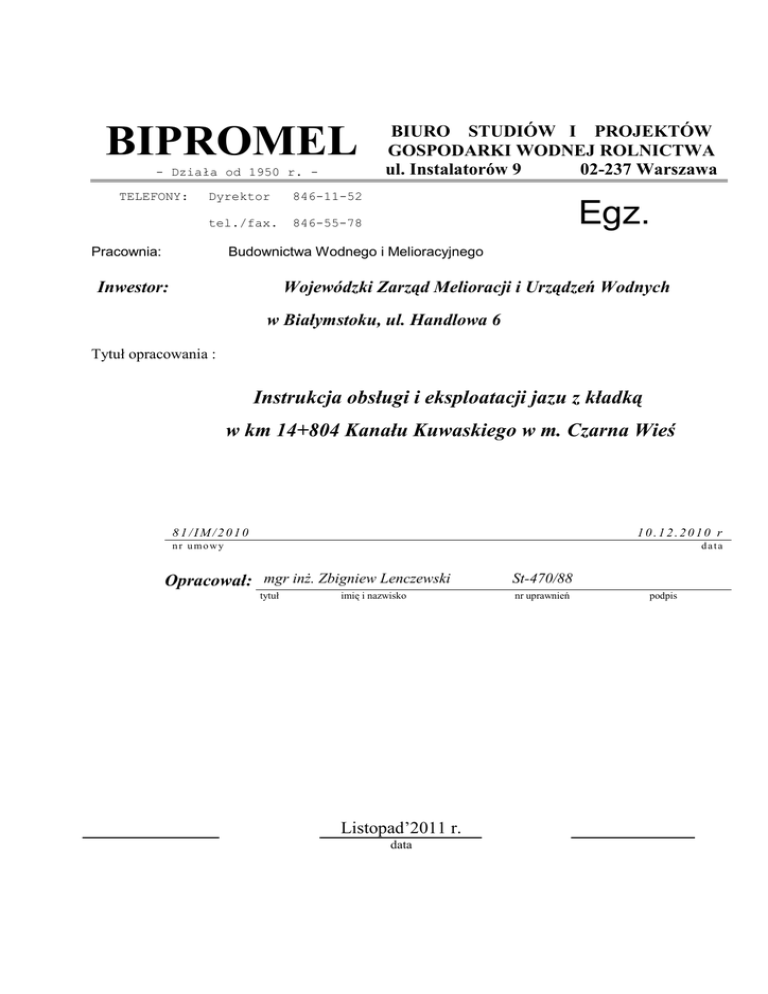

BIPROMEL
- Działa od 1950 r. TELEFONY:
Dyrektor
846-11-52
tel./fax.
846-55-78
Pracownia:
BIURO STUDIÓW I PROJEKTÓW
GOSPODARKI WODNEJ ROLNICTWA
ul. Instalatorów 9
02-237 Warszawa
Egz.
Budownictwa Wodnego i Melioracyjnego
Inwestor:
Wojewódzki Zarząd Melioracji i Urządzeń Wodnych
w Białymstoku, ul. Handlowa 6
Tytuł opracowania :
Instrukcja obsługi i eksploatacji jazu z kładką
w km 14+804 Kanału Kuwaskiego w m. Czarna Wieś
81/IM/2010
10.12.2010 r
nr umowy
data
Opracował: mgr inŜ. Zbigniew Lenczewski
tytuł
imię i nazwisko
Listopad’2011 r.
data
St-470/88
nr uprawnień
podpis
2
Spis treści
1.
Wstęp
1.1 Podstawa opracowania
1.2 Przedmiot opracowania
1.3 Zakres stosowania instrukcji
2.
Część hydrotechniczna
2.1 Nazwa właściciela i uŜytkownika bezpośrednio odpowiedzialnego za
utrzymanie jazu
2.2 Okres waŜności instrukcji, miejsce przechowywania oraz zasady jej
aktualizacji
2.3 Wyszczególnienie zadań – celów, którym ma słuŜyć jaz z określeniem
priorytetów
2.4 Spis dokumentacji technicznych i eksploatacyjnych oraz miejsca ich
przechowywania
2.5 Podstawowe dane hydrologiczne Kanału Kuwaskiego w przekroju
budowli
2.6 Charakterystyka techniczna jazu, parametry piętrzenia, warunki
normalne, nadzwyczajne i awaryjne eksploatacji jazu
2.7 Zasady obsługi jazu i sposób postępowania w warunkach normalnych,
nadzwyczajnych i awaryjnych
2.8 Zasady osłony hydrologicznej ustalone przez państwową słuŜbę
hydrologiczno-meteorologiczną
2.9 Sposób postępowania przy stanie wód wysokich, powodziowych oraz
niskich
2.10 Organy i jednostki kompetentne do wydawania dyspozycji w
nadzwyczajnych warunkach uŜytkowania i warunkach awaryjnych
2.11 Obserwacje, badania, kontrole obiektu i przepisy BHP
2.12 Wzór dziennika obsługi jazu i obserwacji wodowskazów
2.13 Przeglądy konserwacje i remonty
Rysunki
1. Projekt zagospodarowania terenu
2. Jaz rzut poziomy
3. Jaz – przekrój podłuŜny
- 1:1000.
- 1:100
- 1:100
3
1
1.1.
Wstęp
Podstawa opracowania
Opracowanie zostało wykonane zgodnie z umową zawartą w dniu 10.12.2010 roku
pomiędzy: Wojewódzkim Zarządem Melioracji i Urządzeń Wodnych w Białymstoku, ul
Handlowa 6, a Biurem Studiów i Projektów Gospodarki Wodnej Rolnictwa „Bipromel” sp. z
o. o., 02-237 Warszawa, ul Instalatorów 9.
Do opracowania instrukcji wykorzystano:
– Projekt Budowlany i Projekt Wykonawczy „Kanał Kuwaski - budowa jazu z kładką w km
14+804 w m. Czarna Wieś” – BIPROMEL 2011r.
- Zarządzenie nr 882 Ministra Spraw Wewnętrznych i Administracji z dn. 19 października
1998r w sprawie ksiąŜki obiektu budowlanego – Dz.U. Nr 135 z dn. 6.11.1998r.
- Prawo wodne ( tekst jednolity Dz.U. 2012 poz. 145. z póź. zm.)
1.2.
Przedmiot opracowania
Instrukcja dotyczy jazu w km 14+804 Kanału Kuwaskiego w miejscowości Czarna Wieś.
1.3.
Zakres stosowania instrukcji
Instrukcja ustala zasady i przepisy eksploatacji obiektu warunkujące trwałość i bezpieczne
uŜytkowanie z zachowaniem warunków określonych w pozwoleniu wodnoprawnym.
Przepisy instrukcji dotyczą części hydrotechniczno-budowlanej obiektu:
- obsługi urządzeń,
- utrzymania i konserwacji,
- prowadzenia obserwacji i kontroli.
2. Część hydrotechniczna
2.1.
Nazwa właściciela i uŜytkownika bezpośrednio odpowiedzialnego za utrzymanie jazu
Właścicielem Jazu w Czarnej Wsi jest Wojewódzki Zarząd Melioracji i Urządzeń
Wodnych w Białymstoku, ul Handlowa 6,. Bezpośrednim uŜytkownikiem budowli jest
Wojewódzki Zarząd Melioracji i Urządzeń Wodnych w Białymstoku – Biuro Terenowe w
ŁomŜy, ul. Akademicka 20.
2.2.
Okres waŜności instrukcji, miejsce przechowywania oraz zasady jej aktualizacji
Instrukcja eksploatacji powinna być aktualizowana (Zarządzenie Nr 49 Prezesa CUGW z
dnia 18.11.1969r) nie rzadziej niŜ co 5 lat.
W czasie aktualizacji naleŜy wprowadzić w instrukcji zmiany, wynikające z doświadczeń
eksploatacyjnych oraz modernizacji lub zmian konstrukcyjnych obiektów i urządzeń.
Instrukcja wymaga równieŜ aktualizacji po przeprowadzeniu remontu kapitalnego
obiektu.
Zapisy prowadzone w dokumentach obiektu nie są traktowane jako aktualizacja instrukcji,
mogą jednak zawierać zapisy stanowiące powody jej przeprowadzenia. Decyzję o
konieczności aktualizacji podejmuje jednostka nadrzędna uŜytkownika.
Zaktualizowana instrukcja powinna być zatwierdzona w takim trybie, jak instrukcja
pierwotna.
2.3. Wyszczególnienie zadań – celów, którym ma słuŜyć jaz z określeniem priorytetów
Jaz pełni rolę ujęcia wody z Jeziora Rajgrodzkiego do Kanału dla potrzeb nawodnienia
obiektu „Kuwasy”. W przypadkach koniecznych moŜe być równieŜ wykorzystany do
przepuszczenia części wód powodziowych (z jez. Rajgrodzkiego) w celu ochrony przed
4
podtopieniem terenów przylegających do środkowego odcinka rz. Jegrzni. Budowla
wykonana została na początku lat pięćdziesiątych ubiegłego wieku.
Eksploatację jazu naleŜy prowadzić zgodnie z aktualnym pozwoleniem wodnoprawnym .
2.4.
Spis dokumentacji technicznych i eksploatacyjnych oraz miejsca ich przechowywania
Instrukcja powinna się znajdować:
- W Wojewódzkim Zarządzie Melioracji i Urządzeń Wodnych w Białymstoku,
ul. Handlowa 6, 15-399 Białystok;
- W Wojewódzkim Zarządzie Melioracji i Urządzeń Wodnych w Białymstoku,
Biuro Terenowe w ŁomŜy, ul. Akademicka 20
- U osoby odpowiedzialnej bezpośrednio (tab. nr 1.) za eksploatację i obsługę
obiektu
tab. nr 1.
SłuŜbowy
Nazwisko i imię
Domowy
Stanowisko
osoby
słuŜbowe
adres
telefon
adres
telefon
odpowiedzialnej
1
2
3
4
5
6
Nazwa instytucji i jej komórki organizacyjnej oraz nazwisko i imię osoby
odpowiedzialnej za jej przechowywanie, powinny być umieszczone na kaŜdym egzemplarzu
instrukcji po jej przekazaniu przez Dyrektora WZMiUW. Kierownicy jednostek
organizacyjnych, przechowujących Instrukcję, winni spowodować zapoznanie się z jej treścią
przez osoby odpowiedzialne za prowadzenie zagadnień gospodarki wodnej, ochrony
środowiska i obrony cywilnej. KaŜdy egzemplarz Instrukcji powinien być przechowywany w
całości (kompletny).
Zgłoszone ewentualnie uwagi związane z treścią i postanowieniami Instrukcji oraz
dokumenty eksploatacji winny być zgłaszane równolegle (w 2 egz.) i przechowywane w
biurze obiektu (jazu) – Biuro Terenowe w ŁomŜy i w WZMiUW w Białymstoku.
Miejsce przechowywania instrukcji powinno być zabezpieczone przed zniszczeniem, a
przechowywane materiały powinny być chronione przed wilgocią, poŜarem itp.
2.5.
Podstawowe dane hydrologiczne Kanału Kuwaskiego w przekroju jazu
Jaz pełni rolę ujęcia wody z Jeziora Rajgrodzkiego do Kanału dla potrzeb nawodnienia
obiektu „Kuwasy”. W przypadkach koniecznych moŜe być równieŜ wykorzystany do
przepuszczenia części wód powodziowych (z jez. Rajgrodzkiego) w celu ochrony przed
podtopieniem terenów przylegających do środkowego odcinka rz. Jegrzni. Budowla istniejąca
wykonana została na początku lat pięćdziesiątych ubiegłego wieku.
5
Przepływy
Kanał Kuwaski powstał w celu nawadniania uŜytków zielonych połoŜonych w dolinie
Biebrzy.
Przepływy charakterystyczne z wielolecia na Kanale Kuwaskim w przekroju Czarna
Wieś wynoszą:
WQ = 2,05 m3/sek.
SWQ = 1,49 m3/sek.
SQ = 0,185 m3/sek.
SNQ = 0,009 m3/sek.
Qbiol.. = 0,30 m3/sek.
PoniŜej jazu w Czarnej Wsi naleŜy zachować przepływ biologiczny (nienaruszalny) w
wysokości Qbiol.. = 0,30 m3/sek.
2.6.
Charakterystyka techniczna jazu, parametry piętrzenia, warunki normalne,
nadzwyczajne i awaryjne eksploatacji jazu
Projektowany jaz zlokalizowany jest w km 14+804 Kanału Kuwaskiego na wypływie wód
z Jeziora Rajgrodzkiego bezpośrednio poniŜej istniejącego starej zdekapitalizowanej budowli.
Lokalizacja taka zapewnia właściwą eksploatację budowli, a takŜe ogranicza do minimum
ingerencję w otaczające środowisko.
Jaz
Zaprojektowano jaz Ŝelbetowy o konstrukcji dokowej. Światło budowli wynosi
B=3x2.0m, wysokość H=2,95 m, a grubość filara 0,60 m. Skrzydła, usytuowane są
prostopadle do osi cieku i posiadają jednakową długość od strony wody górnej i dolnej.
Zaprojektowano zamknięcia główne: zasuwy stalowe dwudzielne z napędem ręcznym oraz
zamknięcia awaryjne - szandory drewniano-stalowe zakładane w stalowych prowadnicach od
strony ponuru i poszuru, dla kaŜdego światła oddzielnie. Obsługę urządzeń umoŜliwia
betonowa kładka robocza o szerokości 1.45m, wsparta na przyczółkach i filarze, wyposaŜona
w poręcze ochronne. Dno cieku w stanowisku górnym jazu umocnione będzie wylewanymi
na miejscu, płytami betonowymi z betonu B 25 grubości 15cm dozbrojonymi siatką z prętów
ø8mm w środku grubości, oczko 20x20cm, na podsypce Ŝwirowej grubości 20cm i warstwie
geowłókniny separacyjnej min 250g/m2. Od strony jeziora, umocnienia zamyka palisada
wykonana z kołków drewnianych o średnicy d=10÷12 cm i długości L=1,5 m.
Niecka wypadowa jazu o długości Lw=7,5 m wykonana będzie z betonu
hydrotechnicznego BH 25 zbrojonego stalą A-II. PoniŜej na długości 8,0m zaprojektowano
umocnienia sztywne poszuru z płyt betonowych z betonu B25 grubości 20cm dozbrojonych
siatką z prętów ø8mm w środku grubości, oczko 20x20cm, na podsypce Ŝwirowej grubości
20cm i warstwie geowłókniny separacyjnej min 250g/m2, zakończone palisadą z kołków
średnicy d=10÷12 cm i długości L=1,5 m wbitych w dno i skarpy, prostopadle do osi cieku.
PoniŜej, na długości 8,0 m zaprojektowano umocnienie elastyczne dna i skarp poszuru.
Zastosowano materac faszynowo – kamienny o grubości 30 cm na warstwie geowłókniny
separacyjnej min 250g/m2 zakończone palisadą z kołków średnicy d=10÷12 cm i długości
L=1,5 m wbite w dnie i skarpach, prostopadle do osi cieku. Na zakończenie poszuru narzut
kamienny o grubości 0,8m i długości L=1.5m na warstwie geowłókniny separacyjnej min
250g/m2.
Skarpy Kanału Kuwaskiego w pobliŜu budowli o nachyleniu 1:2. Szerokość dna
Kanału wyniesie B=7,0m.
6
Podstawowe parametry budowli:
- jaz Ŝelbetowy o konstrukcji dokowej,
- skrzydełka jazu górne i dolne – prostopadłe;
- światło jazu B = 3 x 2,0 m = 6,0 m;
- zamknięcia główne jazu – zasuwy stalowe dwudzielne z mechanizmem
wyciągowym ręcznym, H = 1,40m;
- zamknięcia awaryjne jazu – szandory drewniano-stalowe zakładane w stalowych
prowadnicach od strony ponuru i poszuru, dla kaŜdego światła oddzielnie;
- rzędna dna ponuru 116,15 m npm;
- rzędna dna poszuru 116,55 m npm;
- rzędna normalnego piętrzenia [max. zw.w. jez. Rajgrodzkiego] 118,55 m npm;
- zabezpieczenie przed filtracją – ścianka z grodzic stalowych G62, L=6m;
- umocnienia ponuru – płyty betonowe, dozbrojone na podsypce Ŝwirowej oraz
geowłókninie;
- umocnienia sztywne poszuru – j.w. z otworami filtracyjnymi zabezpieczone filtrem
odwrotnym i siatką stalową;
- umocnienia elastyczne poszuru – materace siatkowo-kamienne grub. 0,30 m na
geowłókninie, zakończone narzutem kamiennym;
- koryto Kanału Kuwaskiego w pobliŜu budowli [powyŜej i poniŜej] o szer. dna B =
7,0 m i nachyleniu skarp n = 1:2
- jaz wyposaŜony w Ŝelbetową kładkę roboczą o szer. b = 1,45 m;
- barierki i poręcze na kładce oraz przyczółkach – z rurek stalowych o wysokości
1.10m.
Elementy technicznej obsługi działania jazu, zapewniające ciągłe i sprawne ich
działanie ujęte projektem to system łat wodowskazowych górnego i dolnego stanowiska,
repery powierzchniowe (6szt.), zamontowane w konstrukcji jazu, do pomiaru przemieszczeń
pionowych budowli.
2.7.
Zasady obsługi jazu i sposób postępowania w warunkach normalnych, nadzwyczajnych
i awaryjnych
W odniesieniu do rozpatrywanego obiektu normalne warunki eksploatacji występują przy
stanach wody NPP=118,27m npm.
Poziom wody dolnej wynika z naturalnego napełnienia koryta i podpiętrzeń wody jazami
poniŜej – przeznaczonymi do nawadniania kompleksów rolniczych.
Poziom wody górnej wynika z naturalnego napełnienia jez. Rajgrodzkiego.
Gdy poziom wody wzrośnie więcej niŜ 10cm ponad NPP naleŜy rozpocząć zwiększenie
przepływu przez jaz.
Zadaniem jazu jest alimentowanie Kanału Kuwaskiego przepływem wynikającym z
potrzeb rolniczych .
Czynności i prace, zapewniające utrzymanie obiektu w naleŜytym stanie technicznym i
estetycznym, powinny być wykonywane w czasie występowania normalnych warunków
eksploatacji lub w warunkach, gdy przepływ wody przez jaz wynosi poniŜej przepływu
nienaruszalnego, tj. Qbiol = 0,30 m3/s.
Warunki powodziowe w odniesieniu do obiektu powstają przy przepływie naturalnym w
korycie Kanału wyŜszym od Q=5,4 m3/s (dopuszczalny przepływ stały przez jaz). W tym
7
czasie zasuwy będą całkowicie otwarte i przy dalszym wzroście przepływów poziom wody
górnej będzie się ustalał samoczynnie.
Przy przejściu wielkich wód wyrównują się poziomy wody górnej i wody dolnej, trwa to
około 1 dnia.
Podstawą stosowania powodziowych warunków pracy jest ogłoszenie przez Wojewódzki
Sztab Kryzysowy alarmu przeciwpowodziowego.
Utrzymywanie się stanu powodziowego wymaga pełnienia całodobowych dyŜurów oraz
przygotowanie niezbędnych materiałów i środków technicznych, potrzebnych do ochrony
przeciwpowodziowej obiektu i koryta Kanału w obrębie obiektu.
UŜytkowanie obiektu polega na utrzymaniu stałego piętrzenia wody takŜe w okresie
zimowym.
W okresie zimowym śnieg i lód z podjazdów do jazu i kładki roboczej powinien być
usunięty.
Awaria powstaje w przypadku takiego uszkodzenia obiektu, które powoduje zagroŜenie
Ŝycia ludzkiego lub wyklucza prowadzenie normalnej eksploatacji.
Po zauwaŜeniu awarii naleŜy ją usunąć w moŜliwie najkrótszym czasie.
W przypadku awarii wymagającej natychmiastowego działania, odpowiednie decyzje
dotyczące ograniczenia skutków awarii oraz naprawy lub zabezpieczenia uszkodzenia,
podejmuje właściciel obiektu.
Jako warunki awaryjne naleŜy traktować:
- awarię wyposaŜenia obiektu uniemoŜliwiającą prawidłowe jego działanie,
- wystąpienie zjawisk hydrologicznych, przekraczających załoŜone parametry
obliczeniowe dla jazu,
- wystąpienie skaŜeń środowiska środkami chemicznymi, bakteriologicznymi,
ropopochodnymi itp z uzasadnionym podejrzeniem moŜliwości ich
rozprzestrzenienia się,
- powstanie zagroŜenia dla zdrowia i Ŝycia obsługi i osób postronnych,
- inne okoliczności mogące w ocenie administratora obiektu stwarzać zagroŜenie
dla obsługi, środowiska lub konstrukcji i wyposaŜenia obiektu.
O wystąpieniu awarii naleŜy powiadomić Dyrekcję WZMiUW w Białymstoku oraz inne
instytucje współpracujące i w miarę potrzeby odpowiednie słuŜby gminne, powiatowe i
wojewódzkie.
Administrator obiektu powinien powołać komisję do ustalenia przyczyn i skutków awarii
oraz określenia sposobu jej usunięcia. W zaleŜności od rozmiaru awarii w skład komisji
powinni wchodzić przedstawiciele uŜytkowników, władz i słuŜb wojewódzkich, powiatowych
i gminnych oraz w miarę potrzeby specjaliści hydrotechnicy i rzeczoznawcy branŜowi.
Ustalenia komisji powinny być przedstawione w protokole zawierającym:
- określenie przyczyn powstania awarii,
- ocenę skutków awarii,
- ocenę działań podejmowanych w czasie awarii,
- zakres niezbędnych prac remontowych,
- wnioski i zalecenia dla dalszej eksploatacji obiektu.
2.8. Zasady osłony hydrologicznej ustalone przez państwową słuŜbę hydrologicznometeorologiczną.
Dla obiektu brak jest osłony hydrologicznej umoŜliwiającej prognozowanie wielkości
przepływów.
8
2.9. Sposób postępowania przy stanie wód wysokich, powodziowych oraz niskich
Przewiduje się utrzymywanie stałego piętrzenia wody na jazie przy NPP=118,27 m npm.
Ilość wody przepływającej przez jaz wynika z potrzeb nawadniania kompleksów rolniczych
oraz z warunków biologicznych..
Obsługa zamknięć jazu będzie prowadzona bezpośrednio na obiekcie.
Przed nadejściem wielkiej wody naleŜy sprawdzić, czy w światłach obiektu nie ma
przeszkód mogących utrudnić przepływ lub manewrowanie zasuwami.
Ponadto naleŜy:
- przygotować materiały (kamień, piasek, worki) dla zabezpieczenia ewentualnych rozmyć
skarp Kanału w rejonie obiektu,
- przygotować narzędzia (łopaty, siekiery, bosaki itp.) potrzebne do usuwania awarii,
- zapewnić dostawy środków transportowych,
- sprawdzić środki łączności,
- zapewnić i przeszkolić brygady robocze,
- sprawdzić i ewentualnie poprawić drogi dojazdowe,
- zapewnić środki BHP.
Manewrowanie zasuwami prowadzić wg wskazań wodowskazu z zachowaniem NPP
118,27 m npm.
JeŜeli, w którymś momencie zaczyna się obniŜać poziom WG poniŜej rzędnej 118,27, to
naleŜy rozpocząć ograniczanie przepływu przez jaz.
Ze względu na charakter obiektu – jaz dozujący wodę dla celów nawodnień – nie istnieje
moŜliwość przepuszczenia całości wód wielkich przez budowlę. Główny odpływ z jez.
Rajgrodzkiego odbywa się jazem na wypływie rz. Jegrzni z jeziora.
2.10. Organy i jednostki kompetentne do wydawania dyspozycji w nadzwyczajnych
warunkach uŜytkowania i warunkach awaryjnych.
Na szczeblu powiatu jednostką kompetentną do wydawania decyzji w nadzwyczajnych
warunkach jest Powiatowy Zespół Reagowania Kryzysowego powiatu Rajgrodzkiego,
któremu podlegają Gminne Zespoły Reagowania
2.11. Obserwacje, badania, kontrole obiektu i przepisy BHP
- Wszystkie prace wykonywane nad wodą lub przy zagroŜeniu upadku do wody, naleŜy
wykonywać z odpowiednią asekuracją, co oznacza, Ŝe przy tych pracach powinny być
zatrudnione co najmniej 2 osoby, nawet gdy do ich wykonywania wystarczy 1 osoba.
- Pracownicy obsługujący obiekt w czasie trwania akcji przeciwpowodziowej powinni
posiadać umiejętność pływania i ratowania tonących oraz posługiwania się sprzętem
pływającym i ratunkowym.
- W czasie trwania akcji przeciwpowodziowej w pobliŜu obsługiwanego obiektu powinien
znajdować się sprzęt ratunkowy i wyposaŜenie medyczne do niesienia pierwszej pomocy.
- Wszystkie czynności obsługowe powinny być wykonywane zgodnie z właściwymi
przepisami BHP i instrukcjami obsługi dotyczącymi obsługiwanych urządzeń.
- Pracownicy obsługujący obiekty i urządzenia powinni być przeszkoleni w zakresie
odpowiednich przepisów BHP i instrukcji obsługi oraz udzielenia pierwszej pomocy w
nagłych wypadkach.
- W okresie zimy naleŜy usuwać śnieg i lód oraz posypywać piaskiem wszystkie
uczęszczane przejścia.
9
2.12. Wzór dziennika obsługi jazu i obserwacji wodowskazów
WZÓR
DZIENNIK OBSŁUGI JAZU
Data
Rzędna
Nazwisko
Rzędna górnej krawędzi
Uwagi
zwierciadła
wydającego
i podpis
wody
polecenie otwarcia światło światło światło obsługującego
Dzień Godzina
w jeziorze
lub zamknięcia
prawe środk. lewe
przelewu
1
2
3
4
5
6
7
8
WZÓR
KARTA DOKUMENTACYJNA OBSERWACJI WODOWSKAZÓW
Data
Godzina
Odczyty wodowskazowe [cm]
Górny
Dolny
1
2
3
4
10
WZÓR
Odległość mierzona od „0” liny pomiarowej [m]
KARTA DOKUMENTACJI OBSERWACJI ROZMYĆ
Numer przekroju
Data pomiaru
Stan wody [cm]
Odległość do słupa stabilizacyjnego lewego [m]
Odległość do linii zw. wody na brzegu lewym [m]
Do miejsca sondowania [m]
Do linii zw. wody na brzegu prawym [m]
Do słupa stabilizacyjnego prawego [m]
Pomierzona rzędna dna
I
II
III
IV
Głębokość
sondowania [m]
11
WZÓR
PROTOKÓŁ PRZEGLĄDU(KOMISYJNEGO, OKRESOWEGO) STANU BUDOWLI
W DNIU:
Skład Komisji:
Przewodniczący:
Członkowie:
1. Stwierdzenie zapoznania się z protokółem ostatniego przeglądu komisyjnego z
wykonania jego wniosków:
2. Wykaz dokumentów, z którymi zapoznała się komisja
(aprobaty, ksiąŜki badań, obserwacji itp.)
3. Czynności przeglądu
4. Wnioski i zalecenia zakresu i terminów robót remontowych
Podpisy:
12
2.13. Przeglądy konserwacje i remonty
Przeglądy powinny obejmować:
- konstrukcje budowlane całego obiektu,
- zasuwy wraz z urządzeniami towarzyszącymi i wyposaŜeniem mechanicznym,
- brzegi Kanału w sąsiedztwie obiektu,
- sprawdzenie stanu materiałów awaryjnych i sprzętu, który znajduje się w
posiadaniu uŜytkownika obiektu,
- sprawdzenie systemu eksploatacji obiektu oraz organizacji obsługi w czasie
wezbrań powodziowych.
W czasie przeglądów naleŜy zwracać uwagę na zjawiska mające znaczenie dla
stateczności i szczelności obiektu:
- rysy i pęknięcia elementów betonowych,
- stan ubezpieczenia skarp i lokalnie obniŜenia korony nasypów,
- dziką roślinność rosnącą w pobliŜu obiektów betonowych i na nasypach,
- występowanie siedlisk zwierząt drąŜących nory,
- erozje brzegu Kanału i odkładanie się namułów oraz ograniczające zdolności
przepustowe koryta:
• ilość i stan drzew oraz krzewów na skarpach koryta Kanału,
• niekontrolowaną zabudowę, wykopy, nasypy itp.
Przeglądy powinny obejmować wszystkie elementy obiektu.
Rodzaje i terminy przeglądów
Przeglądy urządzeń obiektu dzielą się na:
- przeglądy okresowe, prowadzone systematycznie w określonych porach roku,
- przeglądy doraźne (interwencyjne, awaryjne) prowadzone w przypadku
wystąpienia zjawisk zagraŜających bezpieczeństwu obiektu lub pogarszających
jego wartość ochronną.
Przeglądy okresowe naleŜy przeprowadzać dwa razy w roku (przegląd wiosenny i
jesienny) w terminach poprzedzających nadejście trudnych okresów eksploatacji (przejścia
wielkich wód, okres zimowy). Terminy przeglądów powinny być wyznaczane w okresach
umoŜliwiających pełną dostępność do urządzeń obiektu.
Przeglądy doraźne naleŜy przeprowadzać:
- po wystąpieniu awarii urządzeń obiektu,
- po stwierdzeniu uszkodzeń obiektu wywołanych przejściem wielkich wód lub
spowodowanych dewastacją,
- dla określenia zakresu prac remontowych lub w celu odebrania wykonanych
robót.
Obserwacje obiektu, prowadzone w czasie przejścia wielkich wód, powinny być
wykorzystane do zbierania informacji uzupełniających przeglądy planowe. Obserwacje
powinny być prowadzone w sposób ciągły i obejmować oprócz urządzeń obiektu równieŜ
warunki przepływu wody w korycie Kanału. Wyniki obserwacji powinny być przedstawione
w formie notatek lub protokołów.
Raz w roku, po zakończeniu przeglądu jesiennego, naleŜy przeprowadzić analizę stanu
obiektu na podstawie wyników przeglądów i przeprowadzonych pomiarów. Analiza stanowić
będzie podstawę do zaplanowania remontów i prac modernizacyjnych.
13
Organizacja przeglądów
Przeglądy organizowane są przez administratora obiektu – Wojewódzki Zarząd Melioracji
i Urządzeń Wodnych w Białymstoku, Biuro Terenowe w ŁomŜy. O terminach przeglądów
naleŜy powiadomić Wojewódzki Komitet Przeciwpowodziowy.
Przeglądy dokonywane są przez komisje, powoływane przez WZMiUW. W składzie
komisji powinni występować:
a. przewodniczący – przedstawiciel WZMiUW,
b. członkowie:
- przedstawiciel Starostwa,
- przedstawiciel Wojewódzkiego, Powiatowego i Gminnego Komitetu
Przeciwpowodziowego,
- osoby odpowiedzialne za eksploatację obiektu,
- projektanci, rzeczoznawcy, wykonawcy robót i inni przedstawiciele
powoływani w miarę potrzeb.
Komisja dokonująca przeglądu powinna dysponować dokumentacją utrzymania obiektu
oraz aktualnymi wynikami badań i pomiarów.
Po dokonaniu przeglądu powinien być spisany protokół, stwierdzający stan techniczny
obiektu i koryta rzeki oraz wykonanie ustaleń zawartych w protokóle z poprzedniego
przeglądu, zawierający wnioski i zalecenia dotyczące dalszej eksploatacji.
KONSERWACJE
Postanowienia ogólne
Roboty konserwacyjne mają na celu utrzymanie obiektu i koryta Kanału w dobrym stanie
technicznym i estetycznym oraz zachowanie urządzeń mechanicznych w ciągłej gotowości do
pracy. Administrator obiektu moŜe wykonywać roboty konserwacyjne we własnym zakresie
lub zlecać ich wykonanie innym firmom usługowym.
Zakres i terminy prac konserwacyjnych
Zakres i terminy prac konserwacyjnych są ustalane przez WZMiUW Biuro Terenowe w
ŁomŜy.
Konserwacja obiektu i koryta Kanału wymaga:
- utrzymania czystości i porządku na kładce obiektu oraz na drogach
dojazdowych do obiektu,
- naprawy drobnych uszkodzeń w umocnieniach skarp Kanału w obrębie
obiektu,
- usuwania zbędnej roślinności ze skarp nasypów oraz z otoczenia przyczółków,
- pielęgnacji i uzupełniania trawy na skarpach nasypów,
- usuwania zanieczyszczeń po przejściu wielkich wód.
Wykonywanie robót konserwacyjnych powinno odbywać się w okresach normalnej
eksploatacji obiektu, w terminach dostosowanych do warunków meteorologicznych i okresów
wegetacji roślin.
Wykonywanie robót konserwacyjnych powinno być opisane w dokumentacji utrzymania
obiektu.
14
REMONTY
Postanowienia ogólne
Remonty obiektu i umocnień koryta Kanału w obrębie obiektu naleŜy planować na
podstawie wyników przeglądów oraz badań i pomiarów. Plan remontów przygotowuje Biuro
Terenowe WZMIUW w ŁomŜy. Prace remontowe mogą być przeprowadzane siłami
własnymi uŜytkownika lub mogą być zlecane firmom specjalistycznym. Przy planowaniu
remontów naleŜy kierować się zasadami ekonomicznymi i sprawnego przeprowadzenia prac
przy zachowaniu bezpieczeństwa obiektu i minimalnym ograniczeniu jego funkcji
uŜytkowych.
Rodzaje i terminy remontów
W zaleŜności od zakresu i znaczenia prac remontowych rozróŜnia się:
- remonty bieŜące,
- remonty kapitalne,
- remonty awaryjne.
Rozpatrywany obiekt nie wymaga ustalania stałych terminów przeprowadzania remontów.
Konieczność wykonania prac remontowych jest stwierdzana w trakcie przeglądów lub wynika
z pojawiania się nieoczekiwanego zagroŜenia obiektu (awarii). Proponowany termin
wykonania remontu powinien być podany w protokóle z przeglądu okresowego lub
doraźnego.
Ze względu na sposób uŜytkowania obiektu terminy remontów planowanych powinny być
wyznaczone w okresach, dla których nie są przewidywane wezbrania powodziowe.
Remonty bieŜące
Remonty bieŜące polegają na usuwaniu niewielkich uszkodzeń w umocnieniach skarp lub
elementów wyposaŜenia mechanicznego i powierzchni betonów bez przerywania lub
ograniczenia eksploatacji obiektu.
Do zakresu prac remontowych bieŜących naleŜy zaliczyć:
- naprawę powierzchni elementów betonowych i uszkodzeń dylatacji,
- naprawę i uzupełnienie uszkodzonych umocnień skarp Kanału w obrębie obiektu,
- roboty antykorozyjne i malarskie części konstrukcji stalowych,
- wymianę zuŜytych mechanizmów,
- prace mające na celu utrzymanie naleŜytego zewnętrznego wyglądu obiektu.
Z odbioru robót remontowych obiektu naleŜy sporządzić protokół i załączyć go do
dokumentacji utrzymania obiektu.
Remonty kapitalne
Remonty kapitalne polegają na naprawie lub wymianie elementów konstrukcyjnych
obiektu, wymianie urządzeń mechanicznych, a takŜe modernizacji urządzeń.
Do zakresu prac remontów kapitalnych naleŜy zaliczyć:
- odbudowę albo wymianę elementów betonowych lub Ŝelbetowych,
- wymianę lub uzupełnienie uszczelnienia dylatacji,
- odbudowę zniszczonych nasypów lub ich modernizację
- wymianę konstrukcji stalowych,
- wymianę lub modernizację urządzeń mechanicznych.
Remonty kapitalne naleŜy planować i przeprowadzać tak, aby nie powodować
ograniczenia uŜytkowania obiektu w czasie wezbrań powodziowych.
15
Zakres i terminy remontów kapitalnych lub prac modernizacyjnych muszą być
zatwierdzone przez WZMiUW.
Dla przewidywanego zakresu prac remontowych naleŜy sporządzić odpowiednie projekty
wykonawcze, ustalić technologię wykonania i przygotować niezbędne materiały lub elementy
wyposaŜenia.
Prowadzenie robót remontowych oraz odbiór po zakończeniu naleŜy dokonywać zgodnie
z odpowiednimi „Warunkami technicznymi wykonania i odbioru”. Odbioru robót dokonuje
komisja w składzie ustalonym przez administratora obiektu. Komisja sporządza protokół
odbioru robót, który wraz z dokumentacją powykonawczą powinien zostać włączony do
dokumentacji utrzymania obiektu.
Remonty awaryjne
Remonty awaryjne są wykonywane w celu usunięcia szkód lub naprawy obiektu po
wystąpieniu awarii. Zakres remontu awaryjnego, w zaleŜności od skutków awarii, moŜe mieć
charakter remontu bieŜącego lub kapitalnego. Przeprowadzenie remontu awaryjnego w
warunkach zagroŜenia bezpieczeństwa obiektu wymaga szybkiego i skutecznego działania
przy uŜyciu wszystkich moŜliwych do zastosowania środków technicznych.
Rysunki:
1. Projekt zagospodarowania terenu
2. Jaz rzut poziomy
3. Jaz – przekrój podłuŜny
- 1:1000.
- 1:100
- 1:100
