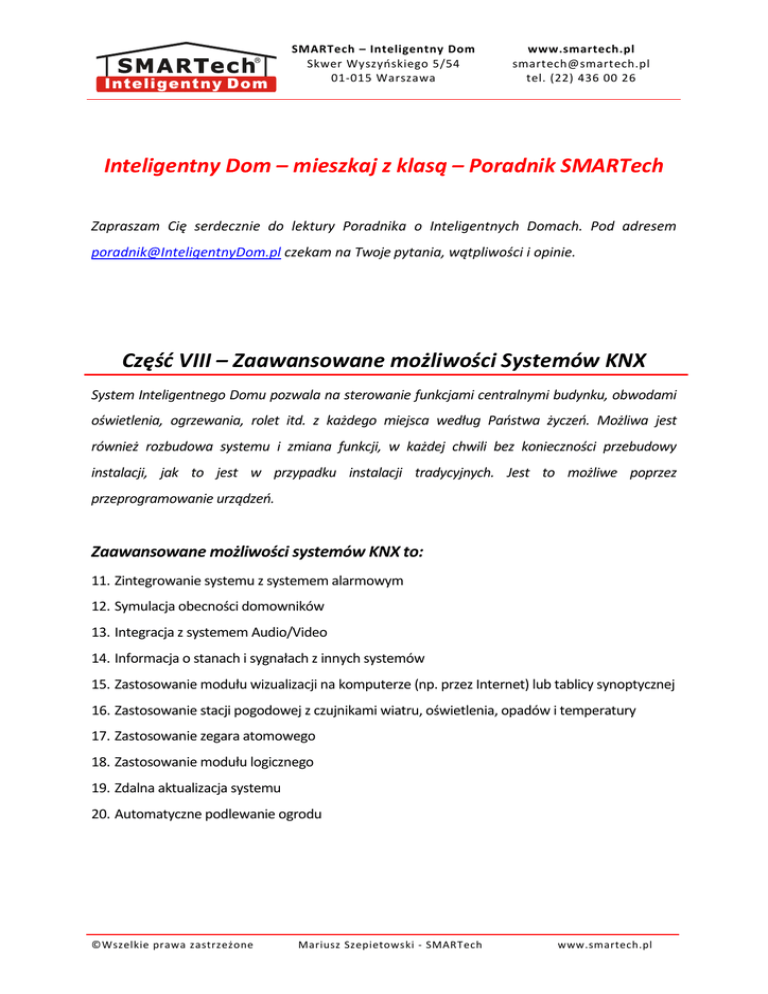

Inteligentny Dom – mieszkaj z klasą – Poradnik SMARTech
Zapraszam Cię serdecznie do lektury Poradnika o Inteligentnych Domach. Pod adresem
[email protected] czekam na Twoje pytania, wątpliwości i opinie.
Część VIII – Zaawansowane możliwości Systemów KNX
System Inteligentnego Domu pozwala na sterowanie funkcjami centralnymi budynku, obwodami
oświetlenia, ogrzewania, rolet itd. z każdego miejsca według Państwa życzeń. Możliwa jest
również rozbudowa systemu i zmiana funkcji, w każdej chwili bez konieczności przebudowy
instalacji, jak to jest w przypadku instalacji tradycyjnych. Jest to możliwe poprzez
przeprogramowanie urządzeń.
Zaawansowane możliwości systemów KNX to:
11. Zintegrowanie systemu z systemem alarmowym
12. Symulacja obecności domowników
13. Integracja z systemem Audio/Video
14. Informacja o stanach i sygnałach z innych systemów
15. Zastosowanie modułu wizualizacji na komputerze (np. przez Internet) lub tablicy synoptycznej
16. Zastosowanie stacji pogodowej z czujnikami wiatru, oświetlenia, opadów i temperatury
17. Zastosowanie zegara atomowego
18. Zastosowanie modułu logicznego
19. Zdalna aktualizacja systemu
20. Automatyczne podlewanie ogrodu
©Wszelkie prawa zastrzeżone
Mariusz Szepietowski - SMARTech
www.smartech.pl
®
Inteligentny
Inteligentny Dom
Dom
SMARTech – Inteligentny Dom
Skwer Wyszyńskiego 5/54
01-015 Warszawa
www.smartech.pl
[email protected]
tel. (22) 436 00 26
Ad.11. Zintegrowanie systemu z systemem alarmowym
System KNX pozwala na zintegrowanie ważnych funkcji związanych z bezpieczeństwem.
Z instalacją elektryczną oprócz instalacji alarmowej, współpracować mogę także czujniki dymu,
wilgotności oraz inne instalacje techniczne. Sygnały z nich wprowadzone do Systemu pozwalają
chronić dom przed uszkodzeniem i zminimalizować skutki zdarzeń losowych. Integracja
z systemem alarmowym umożliwia m.in. automatyczne włączanie światła, gdy czujnik alarmowy
wykryje intruza oraz automatyczne powiadomienie policji i ochrony. W realizacjach korzystamy
z możliwości standardowych systemów alarmowych (wyjście z centralki informujące o stanie
czujników). Takie rozwiązanie ogranicza koszty oraz daje większe możliwości zapewnienia
bezpieczeństwa.
Współpraca z centralą alarmową pozwala na wykorzystanie sygnałów z czujników otwarcia okien,
drzwi, czujek ruchu, dymu, zalania etc. Dzięki temu system automatycznie zareaguje na powstałe
zagrożenia oraz poinformuje odpowiednie służby. Możemy również sterować oświetleniem
alarmowym wewnątrz i na zewnątrz budynku. Przy pobudzeniu alarmu system KNX uruchamia
lampy rozświetlające cały obszar wokół budynku. Informacje na temat stanu okien zbierane przez
centralkę alarmową są także przekazywane do systemu KNX. Dzięki temu otwarcie okna blokuje
dla danego pomieszczenia dopływ powietrza z systemu HVAC, co ma wpływ na oszczędność
energii grzewczej.
Automatyczny zamek z kontrolą dostępu rozpoznaje osobę wchodzącą lub wychodzącą.
Po przekręceniu klucza może wysłać sygnały do innych urządzeń np. zgasić wszystkie światła,
zamknąć rolety, obniżyć temperaturę. Otwarcie zamka uruchamia instalacje elektryczną
i sanitarną. Po opuszczeniu domu zostają one automatycznie wyłączone. Oznacza to, że nawet
jeżeli ktoś zapomni wyłączyć np. światło, telewizor lub nie dokręci wody w kranie to system KNX
zrobi to za niego (wynika z tego OSZCZĘDNOŚĆ energii i wody) oraz zwiększone
BEZPIECZEŃSTWO domu. Zgubienie klucza nie zmusza właściciela do zmiany zamka. Wystarczy
usunąć prawo dostępu do domu dla danego klucza. Zamka nie można otworzyć/zamknąć zdalnie.
Można natomiast zdalnie zezwolić (lub nie) na otwarcie kluczem. Istnieje możliwość
©Wszelkie prawa zastrzeżone
Mariusz Szepietowski - SMARTech
www.smartech.pl
®
Inteligentny
Inteligentny Dom
Dom
SMARTech – Inteligentny Dom
Skwer Wyszyńskiego 5/54
01-015 Warszawa
www.smartech.pl
[email protected]
tel. (22) 436 00 26
wykorzystania całkowicie automatycznych drzwi z zamkami otwieranymi zdalnie (lub poprzez
zbliżenie karty dostępu).
Kamery rozmieszczone w istotnych punktach budynku i na zewnątrz mogą przekazywać obraz
na dowolny telewizor (w razie zaniepokojenia domowników). Można też nagrywać obraz
po wychwyceniu ruchu przez kamerę.
Ad.12. Symulacja obecności domowników
Gdy domownicy wypoczywają z dala od domu, jest on atrakcyjnym obiektem dla złodzieja.
Funkcja symulacji obecności znacząco wpływa na zmniejszenie ryzyka niemiłej niespodzianki
po powrocie z urlopu. Odpowiedni moduł "nagrywa" działania domowników w okresie
poprzedzającym urlop (w zakresie włączania lamp, rolet, muzyki itp.), a następnie "odtwarza" je.
Efekt jest bardzo przekonujący, gdyż oddaje rzeczywiste działania, które są różne każdego dnia.
Można wybrać, które elementy mają brać udział w symulacji, tak, aby nie zużywać niepotrzebnej
energii np. na włączanie ekspresu do kawy.
Ad.13. Integracja z systemem Audio/Video
System KNX umożliwia integrację z podczerwienią używaną do sterowania urządzeniami
Audio/Video oraz Multiroom (wielopokojowego nagłaśniania). Celem jest wykorzystanie jednego
zestawu muzycznego, za pomocą którego można dystrybuować sygnał do wielu pomieszczeń.
Rozwiązanie to oznacza pełną uniwersalność w wyborze źródła dźwięku w danym pomieszczeniu,
a także dużą elegancję instalacji – w pomieszczeniu znajduje się tylko niewielki sterownik
na ścianie oraz głośniki (np. ukryte w ścianach lub suficie).
Moduł IR można zintegrować z innymi instalacjami. Oznacza to, że np. wejście domownika
do domu nie tylko automatycznie włączy światło, opuści rolety, podniesie temperaturę, ale także
spowoduje włączenie telewizora na ulubiony program, lub uruchomi wybraną płytę
z odtwarzacza CD. Może też np. ściszyć telewizor w momencie, gdy dzwoni telefon.
Automatyczne komunikaty, jakie mają usłyszeć osoby znajdujące się w pomieszczeniach
i na zewnątrz, mogą być zapamiętane w module głosowym i odtwarzane po zaistnieniu jakiegoś
©Wszelkie prawa zastrzeżone
Mariusz Szepietowski - SMARTech
www.smartech.pl
®
Inteligentny
Inteligentny Dom
Dom
SMARTech – Inteligentny Dom
Skwer Wyszyńskiego 5/54
01-015 Warszawa
www.smartech.pl
[email protected]
tel. (22) 436 00 26
zdarzenia. Zastosowany w pomieszczeniach uniwersalny pilot umożliwia oprócz sterowania
funkcjami urządzeń Audio/Video także sterowanie oświetleniem w pomieszczeniu.
•
Sterowanie muzyką z każdego pomieszczenia w domu zwiększa komfort
•
Jeden pilot dla wszystkich urządzeń upraszcza ich obsługę
i pomaga utrzymać porządek na stole
•
Dom po rozpoznaniu domownika włącza jego ulubioną muzykę
•
Serwer muzyczny zapamiętuje nawet kilka tysięcy płyt CD, co zapewnia szybki dostęp
do ulubionych utworów przez każdego domownika
•
Wizualizacja funkcjonowania wszystkich urządzeń na ekranie telewizora
znacznie ułatwia kontrolę i sterowanie wszystkimi odbiornikami
•
Głosowa komunikacja z domem zwiększa nasze poczucie komfortu i bezpieczeństwa.
Ad.14. Informacja o stanach i sygnałach z innych systemów
Różne inne systemy (np. alarmowy, kontroli dostępu, HVAC) mogą być zintegrowane z systemem
KNX. Dzięki temu informacje z nich mogą być uruchamiać jakieś zdarzenie w Systemie. Umożliwia
to powiadomienie o konieczności np. wymiany filtra w klimatyzacji lub innej awarii/usterce.
Awaria pomp, alarmy itd. może być sygnalizowana na wizualizacji, tablicy synoptycznej, a także
przez wysłanie wiadomości SMS na telefony komórkowe upoważnionych osób. W systemie mogą
być też sczytywane stany rozłączników zasilania podstawowego, rezerwowego, wyłącznika
zasilania
itd.
Możliwy
jest
również
odczyt
prądów
z
przekładników
w Rozdzielni Głównej na fazach L1, L2, L3. System KNX może mierzyć także pobór energii czynnej
przez budynek oraz moc chwilową budynku.
Ad.15. Zastosowanie modułu wizualizacji na PC (np. przez Internet)
Przez zastosowanie modułu wizualizacji mamy podgląd całej instalacji. Stan każdego urządzenia
w systemie jest sygnalizowany na dowolnym komputerze posiadającym dostęp do sieci
strukturalnej oraz przeglądarkę internatową np. Internet Explorer 5.0 lub wyższą oraz konto
i hasło użytkownika. Na ekranie komputera (wewnątrz budynku, jak i dowolnego na świecie)
możemy odczytać informacje o parametrach systemu HVAC, alarmowego, pracy i awariach
©Wszelkie prawa zastrzeżone
Mariusz Szepietowski - SMARTech
www.smartech.pl
®
Inteligentny
Inteligentny Dom
Dom
SMARTech – Inteligentny Dom
Skwer Wyszyńskiego 5/54
01-015 Warszawa
www.smartech.pl
[email protected]
tel. (22) 436 00 26
pomp, które okno jest otwarte i jaka jest temperatura w każdym pomieszczeniu. Z poziomu
wizualizacji można każdy element załączyć, wyłączyć jak też zmienić temperatury pracy
regulatorów pokojowych indywidualnie i grupowo. Można też sterować funkcjami centralnymi,
takimi jak np. zmiana ogrzewania ze stanu komfort na stan ekonomiczny. Zamiast złożonej
wizualizacji na komputerze, można zastosować prostą się tablicę synoptyczną pokazująca stan
głównych funkcji systemu np. parametry systemu HVAC, awarie pomp, zabrudzenie filtrów itd.
Oferujemy także panele LCD z dużym graficznym ekranem dotykowym zastępujące wszystkie
dotychczas używanie piloty bezprzewodowe. Współpraca z komputerem pozwala na zmianę
wszystkich ustawień, wgranie nowej wersji programu, zaprojektowanie własnych ekranów menu
włącznie z animowaną grafiką.
Ad.16. Zastosowanie stacji pogodowej
Dzięki zastosowaniu stacji pogodowej system zna informacje na temat warunków pogodowych.
Do stacji pogodowej podłączone są czujniki: natężenia oświetlenia, wiatru, opadów
atmosferycznych oraz czujnik temperatury zewnętrznej. Przy pomocy czujnika natężenia
oświetlenia realizowane jest sterowanie oświetleniem na zewnątrz budynku. Czujnik opadów
w powiązaniu z czujnikiem temperatury steruje np. podgrzewaniem podjazdu i rynien.
Ad.17. Zastosowanie zegara atomowego
Zegar ten ustawiany jest drogą radiową przy pomocy anteny DCF-77. Sygnał zbierany jest
z miejscowości Mainflingen pod Frankfurtem w Niemczech. Dokładność zegara to +/- 1 sekund na
1.000.000 lat. Poza możliwościami zebrania dokładnej informacji na temat godziny i daty, zegar
wykorzystywany jest również w powiązaniu ze stacją pogodową do sterowania oświetleniem
zewnętrznym oraz obniżania temperatury pomieszczeń w porze nocnej i zmiany mocy
oświetlenia włączanego przez czujniki ruchu (aby w nocy nie oślepiać zaspanych osób).
©Wszelkie prawa zastrzeżone
Mariusz Szepietowski - SMARTech
www.smartech.pl
®
Inteligentny
Inteligentny Dom
Dom
SMARTech – Inteligentny Dom
Skwer Wyszyńskiego 5/54
01-015 Warszawa
www.smartech.pl
[email protected]
tel. (22) 436 00 26
Ad.18. Zastosowanie modułu logicznego
Dzięki zastosowaniu modułu logicznego można stworzyć różne logiczne zależności.
Moduł wykorzystany jest do sterowania oświetleniem zewnętrznym w powiązaniu z zegarem
i stacją pogodową oraz do sterowania ogrzewaniem w pokojach w zależności od ich użytkowaniu
w danym momencie.
Ad 19. Zdalny dostęp i aktualizacja systemu
Wszystkie urządzenia elektryczne mogą być sterowane lokalnie z danego pomieszczenia
oraz zdalnie. Użytkownik może sterować każdym elementem oddzielnie lub łącząc je w grupy,
z dowolnego miejsca budynku lub też zdalnie z telefonu lub Internetu.
Za pomocą telefonu (także przez SMS) można kontrolować i sterować funkcjami systemu
z dowolnego miejsca. Pozwala to sprawdzić stan instalacji alarmowej, obwodów prądowych,
ogrzewania, itp., a także np. zdalnie włączyć wcześnie rano instalację ogrzewania. Komunikator
przekaże też w każdej sytuacji meldunek o awarii ogrzewania, pęknięciu rury, otwartym oknie
lub naruszeniu strefy chronionej na telefon właściciela, do sąsiada, miejsca pracy,
lub do prywatnej firmy ochroniarskiej.
W przypadku dużej odległości miedzy siedzibą firmy wykonawczej, a realizowaną inwestycją
przydatna jest możliwość zdalnej aktualizacji systemu. Dzięki odpowiedniemu modułowi inwestor
może zaoszczędzić na kosztach zmian i aktualizacji, które wykonane zdalnie są tańsze niż dojazd
naszych specjalistów na dużą odległość.
Ad 20. Automatyczne podlewanie ogrodu
Duże powierzchnie zielone wymagają częstego i dokładnego podlewania. Trudno to osiągnąć
tradycyjnymi metodami, tak aby regularnie dostarczać tyle wody, ile potrzebują rośliny,
przy uwzględnieniu temperatury i opadów. System Inteligentnego Domu umożliwia
automatyczne sterowanie zraszaczami w razie zbyt suchego podłoża roślin.
©Wszelkie prawa zastrzeżone
Mariusz Szepietowski - SMARTech
www.smartech.pl
®
Inteligentny
Inteligentny Dom
Dom
SMARTech – Inteligentny Dom
Skwer Wyszyńskiego 5/54
01-015 Warszawa
www.smartech.pl
[email protected]
tel. (22) 436 00 26
Pozostałe poradniki
Jak nie zapomnieć o jednym kabelku?
Czy wiesz, że zapominając o jednym kabelku narażasz się na kucie ścian i rozpacz rodziny,
że nie byłeś zapobiegliwy i nie przeczytałeś wykazu ponad 200 przewodów, jakie powinieneś
uwzględnić przy tworzeniu instalacji w domu? Poradnik ten możesz poznać i zamówić
na stronie www.inteligentnydom.pl/instalacje-domowe
Jak wykonać projekt i instalację systemu KNX?
Instalatorzy i projektanci systemów Inteligentnego Domu często poszukują odpowiedzi
na te i wiele pokrewnych pytań dotyczących opracowywania oraz wdrażania systemów KNX.
Wertowanie setek stron ogólnych materiałów jest czasochłonne i nieefektywne. Można go jednak
uniknąć. Poradnik ten możesz poznać i zamówić na stronie www.inteligentnydom.pl/projekt-iinstalacje-knx
Jak dobrać urządzenia dla systemu KNX?
Jest już ponad 10000 urządzeń dla systemu KNX oferowanych przez ponad 400 producentów. Jak
się w tym wszystkim połapać? Jak dobrać odpowiednie urządzenie do oczekiwań użytkowników?
Z tych ponad 10000 urządzeń, poradnik ten na ponad 100 stronach zawiera opisy i/lub zdjęcia
ponad 200 głównych lub najciekawszych urządzeń i ich zastosowań, wraz z szeregiem porad
praktycznych. Poradnik ten możesz poznać i zamówić na stronie www.inteligentnydom.pl/doborurzadzen-knx
Jak wykonać rozdzielnicę elektryczną dla systemu KNX?
Krok po kroku przeprowadzimy Cię przez proces montażu konstrukcji i wyposażenia dużych
rozdzielnic elektrycznych. Podpowiemy Ci również, o czym koniecznie musisz pamiętać
i na co należy zwrócić szczególną uwagę. Poradnik ten możesz poznać i zamówić na stronie
www.inteligentnydom.pl/rozdzielnice-elektryczne-knx
©Wszelkie prawa zastrzeżone
Mariusz Szepietowski - SMARTech
www.smartech.pl
®
Inteligentny
Inteligentny Dom
Dom
SMARTech – Inteligentny Dom
Skwer Wyszyńskiego 5/54
01-015 Warszawa
www.smartech.pl
[email protected]
tel. (22) 436 00 26
Jak uruchomić system KNX?
Poradnik o programowaniu urządzeń KNX w programie ETS. Czyli o uruchamianiu systemu. Ten
poradnik
da
Ci
wiedzę,
jakiej
oczekujesz.
Zastąpi
Ci
on
stacjonarne
szkolenie
z programowania, po jego przeczytaniu będziesz mógł od razu samodzielnie zaprogramować i
uruchomić system KNX dla np. małego domu. Poradnik ten możesz poznać i zamówić
na stronie www.inteligentnydom.pl/uruchamianie-systemu-knx
Jak zarobić na energii odnawialnej?
Poradnik nastawiony jest na pomoc w sytuacjach, z którymi instalatorzy i projektanci spotykają się
przy realizacjach instalacji fotovoltaicznych. Liczne przykłady ukazują typowe lub szczególnie
rekomendowane rozwiązania, a także omawiają błędy, popełniane czasem na skutek błędnych
zaleceń, jakie przekazuje się instalatorom na szkoleniach (także w kwestiach formalno-prawnych).
Poradnik ten możesz poznać i zamówić na stronie www.inteligentnydom.pl/energia-odnawialna
Integracja systemu KNX z alarmem Satel
Krótki i praktyczny poradnik dla instalatorów systemu KNX i alarmów Satel jak zintegrować oba te
systemy, by najlepiej wykorzystać ich połączone możliwości. Poradnik ten możesz poznać i
zamówić na stronie www.inteligentnydom.pl/integracja-systemu-knx-z-alarmem-satel
Jak pozyskać klienta na produkty Premium?
40 stron konkretnych wskazówek dla każdego, kto oferuje swym klientom produkty klasy
Premium - czyli kosztowne, luksusowe elementy dla domu, niepotrzebne większości ludziom,
którzy ciągle o nich marzą, a dostępne dla nielicznych, którzy uważają je za niezbędne. Poradnik
ten możesz poznać i zamówić na www.inteligentnydom.pl/sprzedaz-premium
Instalacje - wzorce dokumentów
Wzorce dokumentów, opracowanych przez ekspertów z firmy SMARTech i skonsultowanych z
prawnikami. Oprócz wzoru umowy o wykonanie instalacji, udostępniamy m.in. protokoły odbioru
instalacji, dokumenty związane z weryfikacją systemu, wezwania do zapłaty. Poradnik ten możesz
poznać i zamówić na stronie www.inteligentnydom.pl/Instalacje-knx-wzorce-dokumentow
©Wszelkie prawa zastrzeżone
Mariusz Szepietowski - SMARTech
www.smartech.pl
®
Inteligentny
Inteligentny Dom
Dom
SMARTech – Inteligentny Dom
Skwer Wyszyńskiego 5/54
01-015 Warszawa
www.smartech.pl
[email protected]
tel. (22) 436 00 26
Projekt instalacji KNX dla domu o powierzchni 200m2
Na podstawie tego projektu możesz nauczyć się, jak wykonywać inne projekty i instalacje
Inteligentnego Domu. Tylko inteligentna instalacja elektryczna (a w projekcie są też inne)
w domu 200m2 to ponad 171 modułów w rozdzielnicy, 130 kabli wychodzących
z rozdzielnicy na obiekt i kilka tysięcy połączeń. Na stworzenie takiego projektu, doświadczony
projektant potrzebuje 112 godzin. Oszczędność środków i czasu, który zyskasz dzięki
zastosowaniu gotowych elementów – to wystarczyłoby, aby ze spokojem polecić projekt
inteligentnej
instalacji
właśnie
Tobie.
Poradnik
ten
możesz
poznać
i
zamówić
na stronie www.inteligentnydom.pl/projekt-inteligentnego-domu
Projekt systemu KNX dla programu ETS
Ten zestaw plików pozwoli Ci szybko uruchomić system KNX nawet jeśli nie jesteś biegły w
programie ETS. Zawiera bazę danych i projekt dla programu ETS oraz wykaz
zaimplementowanych funkcji w domu 200m2 o typowym rozkładzie. Projekt ten możesz poznać i
zamówić na stronie www.inteligentnydom.pl/projekt-inteligentnego-domu-pliki-ets
Zestaw wszystkich poradników z 30% rabatem
Wszystkie powyższe poradniki (poza projektami) ze wszystkimi dodatkami możesz kupić
w zestawie 30% taniej na stronie www.inteligentnydom.pl/system-knx-zestaw-poradnikow
Fragmenty wszystkich poradników
Zestaw testowy wszystkich poradników. Być może wahasz się, czy wiedza w nich zawarta spełni
Twoje oczekiwania, być może nie masz pewności, że jest ona warta swej ceny. Jeśli tak - to jest
okazja dla Ciebie - 230 stron wybranych jako miarodajne dla wszystkich poradników za jedyne
77zł na stronie www.inteligentnydom.pl/zestaw-testowy
©Wszelkie prawa zastrzeżone
Mariusz Szepietowski - SMARTech
www.smartech.pl
