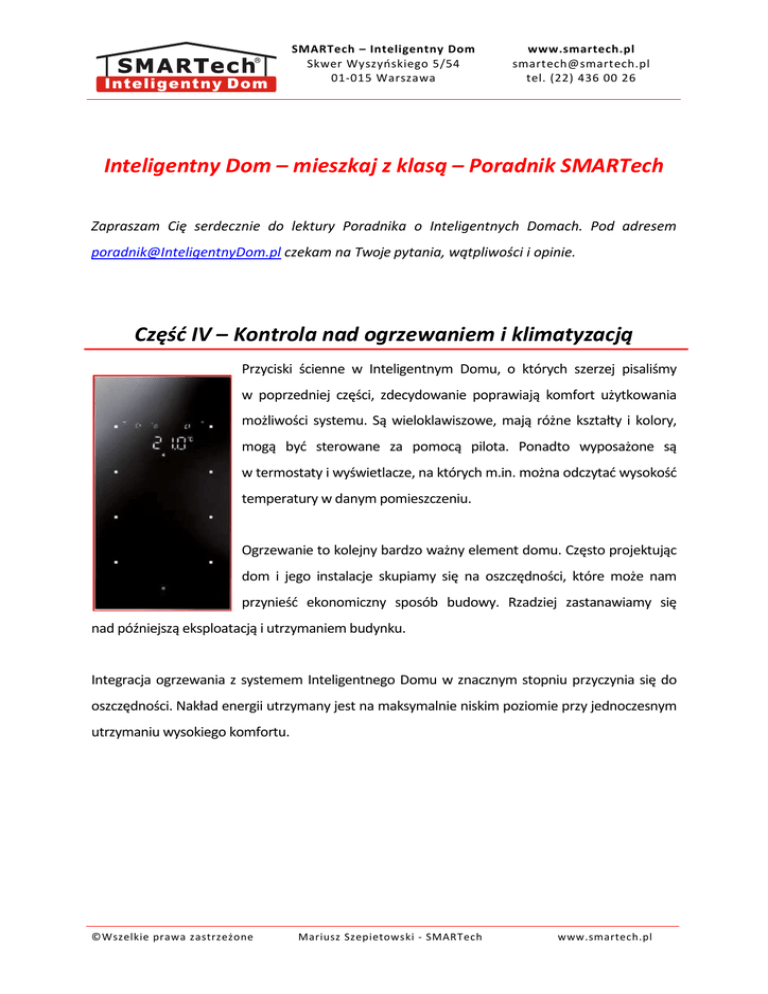

Inteligentny Dom – mieszkaj z klasą – Poradnik SMARTech
Zapraszam Cię serdecznie do lektury Poradnika o Inteligentnych Domach. Pod adresem
[email protected] czekam na Twoje pytania, wątpliwości i opinie.
Część IV – Kontrola nad ogrzewaniem i klimatyzacją
Przyciski ścienne w Inteligentnym Domu, o których szerzej pisaliśmy
w poprzedniej części, zdecydowanie poprawiają komfort użytkowania
możliwości systemu. Są wieloklawiszowe, mają różne kształty i kolory,
mogą być sterowane za pomocą pilota. Ponadto wyposażone są
w termostaty i wyświetlacze, na których m.in. można odczytać wysokość
temperatury w danym pomieszczeniu.
Ogrzewanie to kolejny bardzo ważny element domu. Często projektując
dom i jego instalacje skupiamy się na oszczędności, które może nam
przynieść ekonomiczny sposób budowy. Rzadziej zastanawiamy się
nad późniejszą eksploatacją i utrzymaniem budynku.
Integracja ogrzewania z systemem Inteligentnego Domu w znacznym stopniu przyczynia się do
oszczędności. Nakład energii utrzymany jest na maksymalnie niskim poziomie przy jednoczesnym
utrzymaniu wysokiego komfortu.
©Wszelkie prawa zastrzeżone
Mariusz Szepietowski - SMARTech
www.smartech.pl
®
Inteligentny
Inteligentny Dom
Dom
SMARTech – Inteligentny Dom
Skwer Wyszyńskiego 5/54
01-015 Warszawa
www.smartech.pl
[email protected]
tel. (22) 436 00 26
Strefy grzewcze
Inteligentne sterowanie powoduje, że każde pomieszczenie może mieć indywidualną
temperaturę (wymagamy różnych warunków w salonie, sypialni czy pokoju dziecięcym)
niezależną od warunków zewnętrznych (dwa podobne w funkcji pokoje usytuowane w różnych
częściach domu wymagają różnej ilości dostarczanego ciepła w różnych porach dnia, czego nie da
się łatwo osiągnąć tradycyjnymi metodami). Możemy sterować każdym typem ogrzewania, także
nadmuchowym (najtrudniejszym do kontroli) - powietrze podgrzewane przez kominek (lub piec)
kanały rozprowadzają po całym domu.
Czy można sterować ogrzewaniem także wtedy, gdy w domu są kaloryfery? Jak to się odbywa?
Oczywiście, prawie każdy dom z systemem KNX ma grzejniki (kaloryfery). Sterowanie nimi
odbywa się następująco: termostat w przycisku umieszczonym w danym pomieszczeniu mierzy
temperaturę powietrza i jeśli jest ona inna, niż oczekiwana – wysyała sygnał grzania/chłodzenia
do modułu sterującego (tzw. aktor grzewczy). Moduł ten po prostu włącza prąd do siłownika,
który otwiera zawór z wodą płynącą do danego grzejnika. Grzejnik zaczyna grzać,
w pomieszczeniu robi się cieplej. Gdy temperatura osiągnie wartość oczekiwaną, termostat
wysyła sygnał STOP. I tak przez cały czas, by domownicy mieli komfort (stałą temperatura)
i oszczędności (nie za ciepło). Podobnie steruje się też klimatyzacją, wentylacją i nawilżaniem.
©Wszelkie prawa zastrzeżone
Mariusz Szepietowski - SMARTech
www.smartech.pl
®
Inteligentny
Inteligentny Dom
Dom
SMARTech – Inteligentny Dom
Skwer Wyszyńskiego 5/54
01-015 Warszawa
www.smartech.pl
[email protected]
tel. (22) 436 00 26
Na co warto zwrócić szczególną uwagę?
Jeżeli każdy z domowników jest poza domem, po co marnować energię cieplną? Gdy wyjdziemy,
temperatura obniży się o kilka stopni w całym domu. Czy wiesz, że 1 st. C równa się 6%
oszczędności
energii? Automatyczne
obniżenie
temperatury
w
porze
nocnej
oraz
w niezamieszkałych pomieszczeniach również zwiększa oszczędności. Pomyśl, jak szybko zwróci
się inwestycja w system Inteligentnego Domu!
Obecność funkcji logicznych w systemie pozwala np. włączyć podgrzewanie schodów
wejściowych, gdy jest mróz i pada śnieg, by przeciwdziałać ich oblodzeniu i poślizgnięciu
domowników. Czujniki ruchu i czujki otwarcia okna, będące elementami systemów
bezpieczeństwa, o czym napiszemy później, mogą z kolei w określonym czasie służyć
do sterowania oświetleniem i ogrzewanie. Otwarcie okna bowiem spowoduje obniżenie poziomu
żądanej temperatury, a sygnał czujnika ruchu załącza oświetlenie.
Jeśli w domu jest niewielka łazienka, z pewnością warto rozważyć ścianę z lustra, która optycznie
powiększy pomieszczenie. I wtedy też przydatne okażą się cienkie folie grzewcze. Przyklejone
pod lustrem skutecznie zapobiegają jego zaparowywaniu, a koszt 30 godzin podgrzewania wynosi
zaledwie ok. 10 gr.
Możemy także sterować dwoma rodzajami ogrzewania/klimatyzacji w pomieszczeniu
np. grzejnikiem i klimatyzatorem z funkcją ogrzewania - system na podstawie temperatury
zewnętrznej włączy albo grzejnik, albo klimatyzator tak, by dać poczucie komfort i oszczędzać
energię. Potrzebne są do tego czujniki temperatury lub rozbudowane stacje pogodowe badające
temperaturę, oświetlenie, nasłonecznienie, wiatr i opady deszczu czy śniegu. Ale o tych
przydatnych urządzeniach opowiemy Ci w kolejnej części.
©Wszelkie prawa zastrzeżone
Mariusz Szepietowski - SMARTech
www.smartech.pl
®
Inteligentny
Inteligentny Dom
Dom
SMARTech – Inteligentny Dom
Skwer Wyszyńskiego 5/54
01-015 Warszawa
www.smartech.pl
[email protected]
tel. (22) 436 00 26
Oszczędne ogrzewanie
W typowej instalacji powstają straty energii wynikające ze zbędnego ogrzewania pomieszczeń.
Dzięki niezależnej regulacji temperatury w każdym pomieszczeniu możemy zaoszczędzić dużo
energii (ponad 30%, a nawet do 48%)! Poniżej prezentujemy rozliczenie energii po zainstalowaniu
inteligentnych urządzeń w 80m2 mieszkaniun w Warszawie. Wartość przedpłaty wskazuje koszty
za rok poprzedni, jak widać po zainstalowaniu systemu KNX opłaty są dwa razy niższe!
©Wszelkie prawa zastrzeżone
Mariusz Szepietowski - SMARTech
www.smartech.pl
®
Inteligentny
Inteligentny Dom
Dom
SMARTech – Inteligentny Dom
Skwer Wyszyńskiego 5/54
01-015 Warszawa
www.smartech.pl
[email protected]
tel. (22) 436 00 26
Po raz kolejny, podobnie jak w opisanych funkcjach w poprzednich częściach, przekonujesz się,
że system Inteligentnego Domu zwiększa poczucie komfortu i bezpieczeństwa, przynosząc
do tego dodatkowe oszczędności. Dziś zapamiętaj korzyści jakie płyną z integracji Inteligentnego
Domu z ogrzewaniem.
Przykłady
•
Indywidualne nastawienie temperatury w różnych pomieszczeniach powoduje zwiększenie
komfortu i przyczynia się do zdrowia domowników.
•
Opuszczenie budynku przez domowników, powoduje obniżenie o kilka stopni temperatury
w całym domu, co skutkuje oszczędnością energii (1 st C.=6% oszczędności energii).
•
Automatyczne obniżenie temperatury w porze nocnej oraz w niezamieszkałych
pomieszczeniach również zwiększa oszczędności.
•
Dom jest wietrzony przed przybyciem domowników
•
Klimatyzacja jest włączana jedynie, gdy ktoś jest w domu, aby nie marnować energii
•
Możemy sterować także ogrzewaniem nadmuchowym. Powietrze podgrzane przez kominek
(lub piec) kanały rozprowadzają po całym domu.
©Wszelkie prawa zastrzeżone
Mariusz Szepietowski - SMARTech
www.smartech.pl
®
Inteligentny
Inteligentny Dom
Dom
SMARTech – Inteligentny Dom
Skwer Wyszyńskiego 5/54
01-015 Warszawa
www.smartech.pl
[email protected]
tel. (22) 436 00 26
Sterowanie nadmuchowym systemem HVAC
Firma SMARTech Sp. z o.o. zrealizowała kilka systemów KNX sterujących nadmuchowym
systemem HVAC (Heating, Ventilation, Air Conditioning) budynkach o powierzchni 2000m2
(biurowiec STOEN), oraz 700, 600 i 300m2 (domy prywatne). Każdy budynek podzielony jest na
kilka(naście) stref „klimatycznych”. W każdej strefie można uzyskać niezależną temperaturę
(ogrzewanie/klimatyzacja). System też dba o odpowiednią wilgotność powietrza (nawilżanie)
i jego świeżość (wentylacja). Zastosowano ogrzewanie nadmuchowe kanałami powietrznymi
z przepustnicami nad każdym pomieszczeniem. W zależności od zapotrzebowania kanałami
tłoczone jest określone powietrze z siłą zależną od liczby pomieszczeń je wymagających. Otwarcie
okna blokuje dla danego pomieszczenia dopływ powietrza z systemu HVAC, co ma wpływ
na oszczędność energii grzewczej. Jeśli żadne pomieszczenie nie wymaga grzania lub chłodzenia
załącza się wentylacja, a jeśli czujnik wilgotności wskazuje suche powietrze – wentylacja
z nawilżaniem. Termostaty są zintegrowane z przyciskami sterującymi oświetleniem. Z każdego
termostatu można odczytać aktualną temperaturę w danym pomieszczeniu oraz nastawić
temperaturę żądaną.
Zakresy, w jakich porusza się temperatura w pomieszczeniach
Termostat w każdym pomieszczeniu jest niezależnym sterownikiem wysyłającym sygnały o
potrzebie grzania lub chłodzenia w przedziałach pokazanych poniżej. Jeśli użytkownik przestawi
oczekiwaną temperaturę na inną niż 20stC – poniższe przedziały przesuną się odpowiednio o
przestawiony zakres.
©Wszelkie prawa zastrzeżone
Mariusz Szepietowski - SMARTech
www.smartech.pl
®
Inteligentny
Inteligentny Dom
Dom
SMARTech – Inteligentny Dom
Skwer Wyszyńskiego 5/54
01-015 Warszawa
www.smartech.pl
[email protected]
tel. (22) 436 00 26
Wartości temperatur
Grzanie w dzień
Chłodzenie w dzień
Grzanie w nocy
Chłodzenie w nocy
16,0
17,0
18,0
19,0
20,0
21,0
22,0
23,0
24,0
25,0
26,0
Temperatura
Wentylacja i nawilżanie
Przy zerowej wartości (żadne pomieszczenie nie żąda grzania, ani chłodzenia) uruchamiana jest
wentylacja – I bieg do wszystkich pomieszczeń. W przypadku, gdy w tym samym czasie czujnik
wilgotności wskazuje na suche powietrze – załącza się dodatkowo nawilżanie.
Otwarte okna
Jeśli w danym pomieszczeniu jest otwarte okno – sygnały z termostatów są blokowane
i do pomieszczenia nie zostanie wprowadzone powietrze, co zapobiega stratom energii.
Powyższe możliwości są dostępne w każdym pomieszczeniu. W budynku komercyjnym niektóre
z nich są zablokowane (chłodzenie w nocy, swoboda w regulacji temperatury przez
pracowników).
Po godzinach pracy, oraz w weekendy i dni wolne od pracy utrzymywana jest temperatura
obniżona o 6°C od ustawionej w pokoju. Godziny pracy jak również dni wolne ustalane są
na centralnym zegarze. Na godzinę przed rozpoczęciem pracy następuje podwyższenie
temperatur zadanych oraz ich obniżenie pod koniec pracy. Wszystkie temperatury są pokazywane
na wizualizacji i można z niej również je zmieniać.
©Wszelkie prawa zastrzeżone
Mariusz Szepietowski - SMARTech
www.smartech.pl
®
Inteligentny
Inteligentny Dom
Dom
SMARTech – Inteligentny Dom
Skwer Wyszyńskiego 5/54
01-015 Warszawa
www.smartech.pl
[email protected]
tel. (22) 436 00 26
Pozostałe poradniki
Jak nie zapomnieć o jednym kabelku?
Czy wiesz, że zapominając o jednym kabelku narażasz się na kucie ścian i rozpacz rodziny,
że nie byłeś zapobiegliwy i nie przeczytałeś wykazu ponad 200 przewodów, jakie powinieneś
uwzględnić przy tworzeniu instalacji w domu? Poradnik ten możesz poznać i zamówić
na stronie www.inteligentnydom.pl/instalacje-domowe
Jak wykonać projekt i instalację systemu KNX?
Instalatorzy i projektanci systemów Inteligentnego Domu często poszukują odpowiedzi
na te i wiele pokrewnych pytań dotyczących opracowywania oraz wdrażania systemów KNX.
Wertowanie setek stron ogólnych materiałów jest czasochłonne i nieefektywne. Można go jednak
uniknąć. Poradnik ten możesz poznać i zamówić na stronie www.inteligentnydom.pl/projekt-iinstalacje-knx
Jak dobrać urządzenia dla systemu KNX?
Jest już ponad 10000 urządzeń dla systemu KNX oferowanych przez ponad 400 producentów. Jak
się w tym wszystkim połapać? Jak dobrać odpowiednie urządzenie do oczekiwań użytkowników?
Z tych ponad 10000 urządzeń, poradnik ten na ponad 100 stronach zawiera opisy i/lub zdjęcia
ponad 200 głównych lub najciekawszych urządzeń i ich zastosowań, wraz z szeregiem porad
praktycznych. Poradnik ten możesz poznać i zamówić na stronie www.inteligentnydom.pl/doborurzadzen-knx
Jak wykonać rozdzielnicę elektryczną dla systemu KNX?
Krok po kroku przeprowadzimy Cię przez proces montażu konstrukcji i wyposażenia dużych
rozdzielnic elektrycznych. Podpowiemy Ci również, o czym koniecznie musisz pamiętać
i na co należy zwrócić szczególną uwagę. Poradnik ten możesz poznać i zamówić na stronie
www.inteligentnydom.pl/rozdzielnice-elektryczne-knx
©Wszelkie prawa zastrzeżone
Mariusz Szepietowski - SMARTech
www.smartech.pl
®
Inteligentny
Inteligentny Dom
Dom
SMARTech – Inteligentny Dom
Skwer Wyszyńskiego 5/54
01-015 Warszawa
www.smartech.pl
[email protected]
tel. (22) 436 00 26
Jak uruchomić system KNX?
Poradnik o programowaniu urządzeń KNX w programie ETS. Czyli o uruchamianiu systemu. Ten
poradnik
da
Ci
wiedzę,
jakiej
oczekujesz.
Zastąpi
Ci
on
stacjonarne
szkolenie
z programowania, po jego przeczytaniu będziesz mógł od razu samodzielnie zaprogramować i
uruchomić system KNX dla np. małego domu. Poradnik ten możesz poznać i zamówić
na stronie www.inteligentnydom.pl/uruchamianie-systemu-knx
Jak zarobić na energii odnawialnej?
Poradnik nastawiony jest na pomoc w sytuacjach, z którymi instalatorzy i projektanci spotykają się
przy realizacjach instalacji fotovoltaicznych. Liczne przykłady ukazują typowe lub szczególnie
rekomendowane rozwiązania, a także omawiają błędy, popełniane czasem na skutek błędnych
zaleceń, jakie przekazuje się instalatorom na szkoleniach (także w kwestiach formalno-prawnych).
Poradnik ten możesz poznać i zamówić na stronie www.inteligentnydom.pl/energia-odnawialna
Integracja systemu KNX z alarmem Satel
Krótki i praktyczny poradnik dla instalatorów systemu KNX i alarmów Satel jak zintegrować oba te
systemy, by najlepiej wykorzystać ich połączone możliwości. Poradnik ten możesz poznać i
zamówić na stronie www.inteligentnydom.pl/integracja-systemu-knx-z-alarmem-satel
Jak pozyskać klienta na produkty Premium?
40 stron konkretnych wskazówek dla każdego, kto oferuje swym klientom produkty klasy
Premium - czyli kosztowne, luksusowe elementy dla domu, niepotrzebne większości ludziom,
którzy ciągle o nich marzą, a dostępne dla nielicznych, którzy uważają je za niezbędne. Poradnik
ten możesz poznać i zamówić na www.inteligentnydom.pl/sprzedaz-premium
Instalacje - wzorce dokumentów
Wzorce dokumentów, opracowanych przez ekspertów z firmy SMARTech i skonsultowanych z
prawnikami. Oprócz wzoru umowy o wykonanie instalacji, udostępniamy m.in. protokoły odbioru
instalacji, dokumenty związane z weryfikacją systemu, wezwania do zapłaty. Poradnik ten możesz
poznać i zamówić na stronie www.inteligentnydom.pl/Instalacje-knx-wzorce-dokumentow
©Wszelkie prawa zastrzeżone
Mariusz Szepietowski - SMARTech
www.smartech.pl
®
Inteligentny
Inteligentny Dom
Dom
SMARTech – Inteligentny Dom
Skwer Wyszyńskiego 5/54
01-015 Warszawa
www.smartech.pl
[email protected]
tel. (22) 436 00 26
Projekt instalacji KNX dla domu o powierzchni 200m2
Na podstawie tego projektu możesz nauczyć się, jak wykonywać inne projekty i instalacje
Inteligentnego Domu. Tylko inteligentna instalacja elektryczna (a w projekcie są też inne)
w domu 200m2 to ponad 171 modułów w rozdzielnicy, 130 kabli wychodzących
z rozdzielnicy na obiekt i kilka tysięcy połączeń. Na stworzenie takiego projektu, doświadczony
projektant potrzebuje 112 godzin. Oszczędność środków i czasu, który zyskasz dzięki
zastosowaniu gotowych elementów – to wystarczyłoby, aby ze spokojem polecić projekt
inteligentnej
instalacji
właśnie
Tobie.
Poradnik
ten
możesz
poznać
i
zamówić
na stronie www.inteligentnydom.pl/projekt-inteligentnego-domu
Projekt systemu KNX dla programu ETS
Ten zestaw plików pozwoli Ci szybko uruchomić system KNX nawet jeśli nie jesteś biegły w
programie ETS. Zawiera bazę danych i projekt dla programu ETS oraz wykaz
zaimplementowanych funkcji w domu 200m2 o typowym rozkładzie. Projekt ten możesz poznać i
zamówić na stronie www.inteligentnydom.pl/projekt-inteligentnego-domu-pliki-ets
Zestaw wszystkich poradników z 30% rabatem
Wszystkie powyższe poradniki (poza projektami) ze wszystkimi dodatkami możesz kupić
w zestawie 30% taniej na stronie www.inteligentnydom.pl/system-knx-zestaw-poradnikow
Fragmenty wszystkich poradników
Zestaw testowy wszystkich poradników. Być może wahasz się, czy wiedza w nich zawarta spełni
Twoje oczekiwania, być może nie masz pewności, że jest ona warta swej ceny. Jeśli tak - to jest
okazja dla Ciebie - 230 stron wybranych jako miarodajne dla wszystkich poradników za jedyne
77zł na stronie www.inteligentnydom.pl/zestaw-testowy
©Wszelkie prawa zastrzeżone
Mariusz Szepietowski - SMARTech
www.smartech.pl
