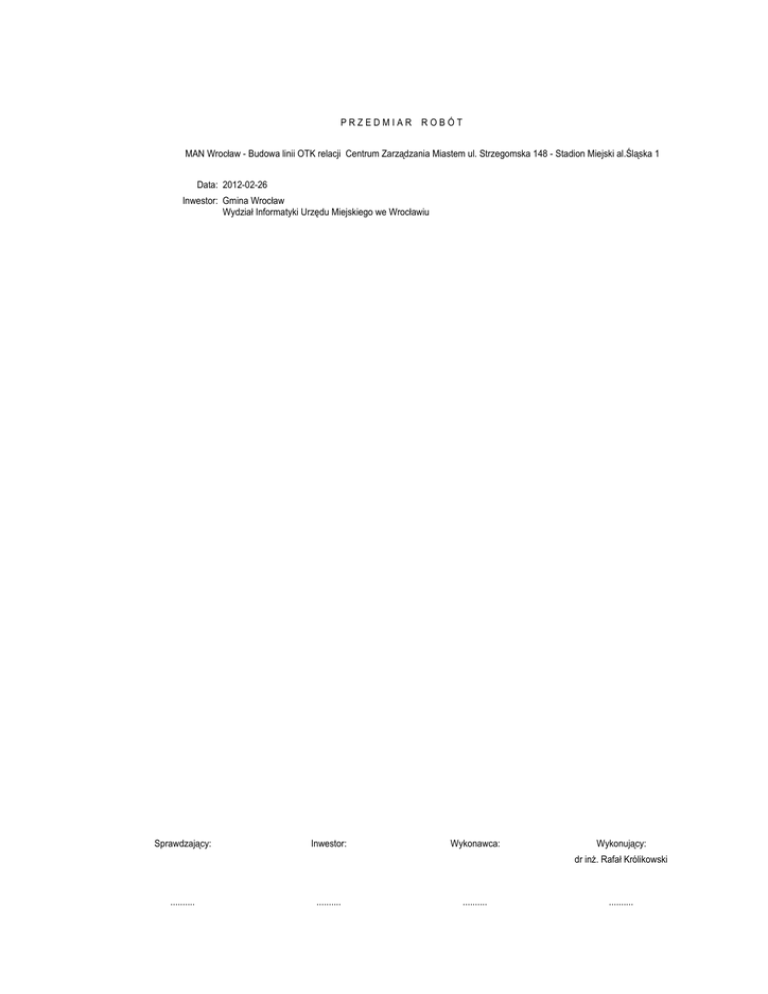

PRZEDMIAR ROBÓT
MAN Wrocław - Budowa linii OTK relacji Centrum Zarządzania Miastem ul. Strzegomska 148 - Stadion Miejski al.Śląska 1
Data: 2012-02-26
Inwestor: Gmina Wrocław
Wydział Informatyki Urzędu Miejskiego we Wrocławiu
Sprawdzający:
Inwestor:
Wykonawca:
Wykonujący:
dr inż. Rafał Królikowski
..........
..........
..........
..........
Zbiór: PT_1_2012_PR
MAN Wrocław - Budowa linii OTK relacji Centrum Zarządzania Miastem ul. Strzegomska 148 - Stadion
Zuzia (C) DataComp 1994-2002
26/02/12
Przedmiar Robót
Podstawa nakładu, opis pozycji, wyliczenie ilości robót
Ilość
Krot.
Jedn.
1 Budowa rurociągu kablowego i dróg kablowych
1.001 TPSA 39/202/1
Ręczne wciąganie rur kanalizacji wtórnej, otwór wolny, rury w zwojach, 1xFi·32·mm
12
m
1.002 TPSA 39/204/4
Montaż złączy rur polietylenowych w kanalizacji, rury HDPE Fi·40·mm, złączki
skręcane redukcyjne ZRs40/32
4
szt
1.003 KNR 508/705/2
Montaż drabinek siatkowych (proste, narożne, rozgałęźne, redukcyjne), przykręcanie
do gotowych otworów, szerokości 300·mm
9
m
1.004 KNR 508/701/2
Montaż na gotowym podłożu konstrukcji wsporczych przykręcanych, ciężar do 1·kg,
na ścianie, ilość mocowań 2 (wsporniki)
4
szt
1.005 KNR 508/803/2
Mechaniczne wykonanie ślepych otworów i wnęk w betonie, głębokość do 8·cm i
średnicy do 20·mm
12
szt
1.006 KNR 508/809/4
Osadzenie w podłożu kołków, kołki kotwiące M10, na ścianie
12
szt
1.007 KNR 508/705/1
Montaż koryt PCV 60x130mm
4
m
130
m
1.008 TPSA 39/205/4 (1) Układanie rur osłonowych trudnopalnych w budynkach, wąż trudnopalny na
drabinkach, nakłady liczone na 1·m
1.009 KNR 508/803/5
Mechaniczne wykonanie ślepych otworów i wnęk w betonie, objętość do 0.50·dm3
1
szt
1.010 KNR 202/333/1
Uszczelnianie ręczne kitem trwale plastycznym przepustów ścian zewnętrznych i
wewnętrznych, styki poziome lub pionowe
8
m
2 Montaż kabla światłowodowego
2.001 TPSA 39/504/1
Wciąganie kabli światłowodowych do kanalizacji wtórnej z rur HDPE Fi·40·mm
metodą pneumatyczną tłoczkową, rury z warstwą poślizgową, kabel w odcinkach 2·km
2,691
km
2.002 TPSA 39/503/1
Wciąganie kabli światłowodowych do kanalizacji wtórnej z rur HDPE Fi·32·mm
metodą pneumatyczną tłoczkową, rury z warstwą poślizgową, kabel w odcinkach 2·km
3,169
km
2.003 TPSA 39/501/1
Wciąganie kabala światłowodowego ro rur trudnopalnych HFXP25
0,130
km
2.004 TPSA 39/205/3 (1) Układanie kabla światłowodowego w korycie PCV
8
m
2.005 TPSA 39/613/1
Montaż stelaży zapasów kabli światłowodowych, montaż w studni
11
szt
2.006 TPSA 39/613/2
Montaż stelaży zapasów kabli światłowodowych, montaż w komorze kablowej
1
szt
2.007 TPSA 39/613/4
Montaż skrzynek zapasów kabli światłowodowych, montaż w komorze kablowej
1
szt
2.008 TPSA 39/701/5
Montaż przełącznic światłowodowych, przełącznica stojakowa szeroka, jeden łącznik
centrujący i jeden patchcord
2
szt
2.009 TPSA 39/701/6
Montaż przełącznic światłowodowych, przełącznica stojakowa szeroka, dodatek za
każdy następny jeden łącznik centrujący i jeden patchcord
70
szt
2.010 TPSA 39/701/1
Montaż szuflady zapasu tub kabla liniowego 19'' 1U
2
szt
2.011 TPSA 39/701/1
Montaż szuflady zapasu patchcordów 19'' 1U
2
szt
2.012 TPSA 39/601/3
Montaż złączy przelotowych na kablach światłowodowych ułożonych w kanalizacji
kablowej, kabel tubowy, mufa zapinana, jeden spajany światłowód
3
złącze
2.013 TPSA 39/601/4
Montaż złączy przelotowych na kablach światłowodowych ułożonych w kanalizacji
kablowej, kabel tubowy, mufa zapinana, dodatek za każdy następny spajany
światłowód
105
złącze
2.014 TPSA 39/207/7
Uszczelnianie otworów rurociągu 40 mm, uszczelki Jackmoon, otwór z 1 kablem
14
otwór
2.015 TPSA 39/207/7
Uszczelnianie otworów rurociągu 32 mm, uszczelki Jackmoon, otwór z 1 kablem
12
otwór
2.016 TPSA 39/607/3
Montaż złączy końcowych kabli światłowodowych, kabel tubowy, przełącznica
stojakowa, jeden spajany światłowód
2
złącze
2.017 TPSA 39/607/4
Montaż złączy końcowych kabli światłowodowych, kabel tubowy, przełącznica
stojakowa, dodatek za każdy następny spajany światłowód
70
złącze
1
odcinek
35
odcinek
2.018 TPSA 39/901/7
Pomiary reflektometryczne linii światłowodowych, pomiary końcowe odcinka
regeneratorowego z przełącznicy, mierzony 1 światłowód
2.019 TPSA 39/901/8
Pomiary reflektometryczne linii światłowodowych, pomiary końcowe odcinka
regeneratorowego z przełącznicy, dodatek za każdy następny zmierzony światłowód
strona nr
2
Zbiór: PT_1_2012_PR
MAN Wrocław - Budowa linii OTK relacji Centrum Zarządzania Miastem ul. Strzegomska 148 - Stadion
Podstawa nakładu, opis pozycji, wyliczenie ilości robót
Zuzia (C) DataComp 1994-2002
26/02/12
Ilość
Krot.
Jedn.
2.020 TPSA 39/902/3
Pomiary tłumienności optycznej linii światłowodowych metodą transmisyjną, pomiar
przeprowadzany razem z innymi pomiarami, mierzony 1 światłowód
1
odcinek
2.021 TPSA 39/902/4
Pomiary tłumienności optycznej linii światłowodowych metodą transmisyjną, pomiar
przeprowadzany razem z innymi pomiarami, dodatek za każdy następny zmierzony
światłowód
35
odcinek
2.022 TPSA 39/903/3
Pomiary tłumienności odbicia wstecznego (reflektancji) złączek światłowodowych,
pomiar przeprowadzany razem z innymi pomiarami, mierzony 1 światłowód
2
zakończ
2.023 TPSA 39/903/4
Pomiary tłumienności odbicia wstecznego (reflektancji) złączek światłowodowych,
pomiar przeprowadzany razem z innymi pomiarami, dodatek za każdy następny
zmierzony światłowód
70
zakończ
3 Koszt kabla światłowodowego
3.001
Kabel światłowodowy ZW-NOTKtsd72J
6 740
m
4 Montaż szafy 19'' do GDPN (Stadion) i zasilania
4.001 KNR 507/201/2
Montaż szafy 19'' 45U 1000x800mm
R= 0,955 M= 1,000 S= 1,000
1
szt
4.002 TPSA 39/205/4 (1) Układanie rur osłonowych trudnopalnych w budynkach, wąż trudnopalny na
drabinkach, nakłady liczone na 1·m
42
m
4.003 KNR 508/204/5
Przewody izolowane jednożyłowe wciągane do rur, przekrój żyły do 16·mm2
14
m
4.004 KNR 508/207/2
Przewody kabelkowe wciągane do rur, w powłoce poliwinitowej, łączny przekrój żył do
12·mm2 Cu, 20·mm2 Al
28
m
4.005 KNR 508/402/1
Montaż zabezpieczenia różnicowo nadprądowego w rozdzielnicy NN
2
szt
4.006 KNR 508/813/2
Podłączenie przewodów kabelkowych pod zaciski lub bolce, powłoka polwinitowa,
przekrój żył do 4,0·mm2
12
szt
4.007 KNR 508/812/4
Podłączenie przewodów pojedynczych w izolacji polwinitowej pod zaciski lub bolce,
przekrój żył do 16,0·mm2
2
szt
4.008 KNR 508/814/2
Montaż końcówek, przez zaciskanie, dla żył do 16,0·mm2
2
szt
Zestawienie materiałów
Nazwa materiału
Jedn.
Ilość
APC Rack PDU, Basic, Zero U, 32A, 230V, (20)C13 & (4)C19
szt
2
CWOP40H40/2 Ceownik wzmocniony
szt
4
Drabinka kablowa BAKS KDSO300H60/3
m
9
Kabel światłowodowy ZW-NOTKtsd72J
m
6 740
Kołki kotwiące
szt
Kołki stalowe do wstrzeliwania z nabojami i osłoną
szt
52
Końcówka kablowa do 16·mm2
szt
2,06
Koryto kablowe PCV 60x130mm
m
Listwa rozszycia kabli liniowych LRK 3U
szt
1
Masa elastyczna ogniotrwała HILTI CP 611 A
kg
8,4
Moduł światłowodowy Optomer MPS-19/12/W wypełniony, pigtaile E2000/APC
kpl
6
Mufa złączowa zapinana kabli światłowodowych 144J typ UCF2868
kpl
3
Opaski kablowe instalacyjne typu OKi
szt
172
Osłonka spoiny światłowodu
szt
180
Pianka poliuretanowa
kg
0,1944
Płyn poślizgowy
dm3
Płytka zaślepiająca PZ-3U-7
szt
15
Przełącznica światłowodowa Optomer PS-19/144/3
kpl
2
Przepusty hermetyczne Optomer CABLELOK 1084
szt
Przewod LgY16mm2
m
12
4
2,995
3
14,56
strona nr
3
Zbiór: PT_1_2012_PR
MAN Wrocław - Budowa linii OTK relacji Centrum Zarządzania Miastem ul. Strzegomska 148 - Stadion
Zuzia (C) DataComp 1994-2002
26/02/12
Nazwa materiału
Jedn.
Ilość
Przewód YDYżo 450/750V 3x4,0·mm2
m
29,12
Przywieszka identyfikacyjna
szt
0,24
Rozdzielacz światłowodów do tuby RICHCO
szt
2
Rozdzielacz wókien swiatowodowych z kompletem tub transportowych. R-06
szt
3
Rura HFXP25
m
133,9
Rura RHDPE 32/2,9 kanalizacji wtórnej i rurociągu kablowego, z warstwą poślizgową
m
12,48
Skrzynka zapasu kabla liniowego 610x610x105mm (aluminiowa) malow. proszkowo
kpl
Stelaż zapasu kabla SZ-2
szt
1
Stelaż zapasu kabla SZ-2.2
szt
11
Szafa serwerowa 19'' 800x1000mm kolor czarny (wyposażona zgodnie z opisem tech. do PW)
szt
1
Szuflada zapasu SZ-19/1U
kpl
2
Szuflada zapasu tub kabla liniowego SZ-19L-1U
szt
2
Śruby łubkowe z nakrętkami M10x40·mm
kg
0,75
Tuba ochronna firmy Richco do rozdzielacza R-01A
m
12
Uchwyt do mocowania mufy światłowodowej
szt
3
USSO Uchwyt śrubowy
szt
36
Uszczelka Jackmoon Fiber Optic Simpelx do rury fi 32 i kabla światłowodowego
szt
12
Uszczelki Jackmoon Fiber Optic Simplex do rury fi 32 i kabla 11,5mm
szt
Wąż trudnopalny osłonowy
m
Wyłączniki nadprądowe z modułem różnicowoprądowym C25 30mA
szt
2
Złączka PE-40/32 skręcana redukcyjna
szt
4
1
14
43,26
Tabela elementów scalonych
Nazwa elementu
Wartość z
narzutami
1 Budowa rurociągu kablowego i dróg kablowych
2 Montaż kabla światłowodowego
3 Koszt kabla światłowodowego
4 Montaż szafy 19'' do GDPN (Stadion) i zasilania
Suma elementów kosztorysu
Wartość kosztorysu:
strona nr
4
