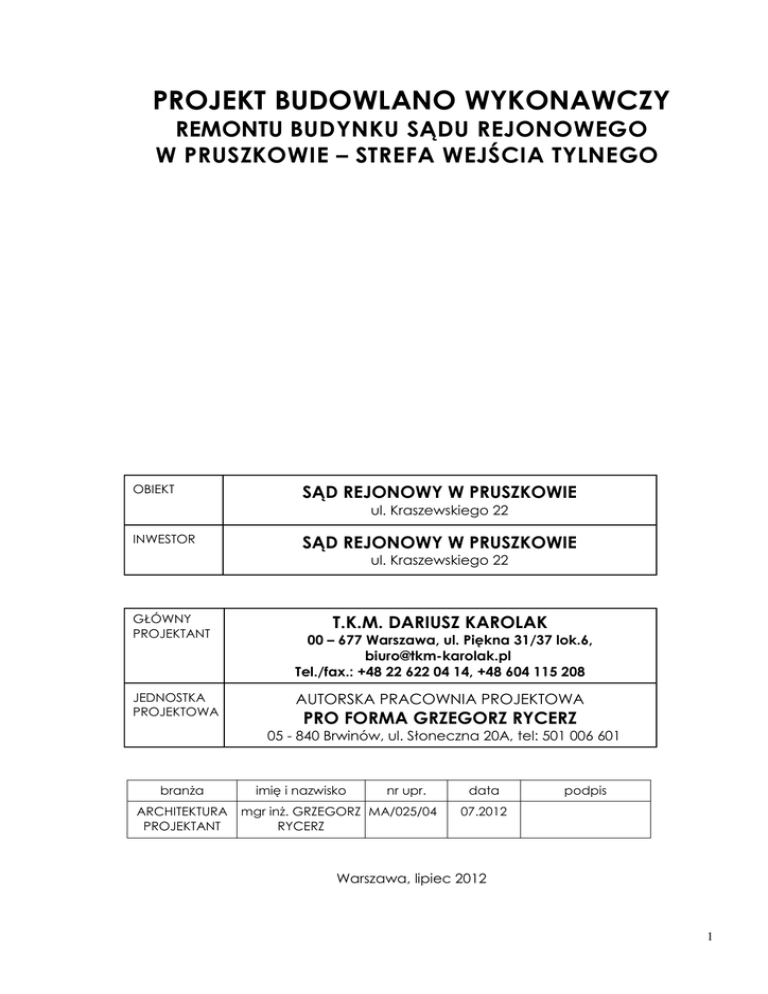

PROJEKT BUDOWLANO WYKONAWCZY
REMONTU BUDYNKU SĄDU REJONOWEGO
W PRUSZKOWIE – STREFA WEJŚCIA TYLNEGO
OBIEKT
SĄD REJONOWY W PRUSZKOWIE
ul. Kraszewskiego 22
INWESTOR
SĄD REJONOWY W PRUSZKOWIE
ul. Kraszewskiego 22
GŁÓWNY
PROJEKTANT
JEDNOSTKA
PROJEKTOWA
T.K.M. DARIUSZ KAROLAK
00 – 677 Warszawa, ul. Piękna 31/37 lok.6,
[email protected]
Tel./fax.: +48 22 622 04 14, +48 604 115 208
AUTORSKA PRACOWNIA PROJEKTOWA
PRO FORMA GRZEGORZ RYCERZ
05 - 840 Brwinów, ul. Słoneczna 20A, tel: 501 006 601
branża
ARCHITEKTURA
PROJEKTANT
imię i nazwisko
nr upr.
mgr inż. GRZEGORZ MA/025/04
RYCERZ
data
podpis
07.2012
Warszawa, lipiec 2012
1
Spis treści
Część opisowa
l.p.
zawartość
1
Strona tytułowa
2
Spis treści
3
Wykaz opracowań projektu budowlanego
4
Przedmiot opracowania
5
Podstawa opracowania
6
Zakres opracowania
7
Opis techniczny
8
Oświadczenia projektanta zgodnie z art.20 ust. 4 Ustawy z dn.7 lipca 1994 r.
9
Kopia uprawnień budowlanych projektanta
10
Zaświadczenie o wpisie projektanta na listę Mazowieckiej Okręgowej Izby Architektów
11
Informacja BIOZ
Część rysunkowa
l.p.
zawartość
nr rysunku
Inwentaryzacja
1
ŚCIANA I SCHODY
I 04
Projekt
2
ŚCIANA I SCHODY
A 01
3
GRZEJNIKI – PIĘTRO 1
A 02
Wykaz opracowań projektu budowlanego
l.p.
zawartość
1
Projekt budowlano – wykonawczy remontu budynku Sądu Rejonowego w Pruszkowie,
Tom - Architektura
2
Projekt budowlano – wykonawczy remontu budynku Sądu Rejonowego w Pruszkowie,
Tom - Konstrukcja
2
1. Przedmiot opracowania
Przedmiotem opracowania jest remont strefy wejścia tylnego w budynku Sądu Rejonowego
w Pruszkowie przy ul. Kraszewskiego 22.
2. Podstawa opracowania
Podstawą opracowania jest zlecenie Inwestora, oględziny dokonane przez projektantów i
inwentaryzacja budynku Sądu Rejonowego w Pruszkowie.
3. Zakres opracowania
Zakres opracowania dotyczy:
1. schodów zewnętrznych ze spocznikiem i balustradami
2. ściany zewnętrznej korytarza na parterze
3. ściany zewnętrznej korytarza na piętrze
4. grzejników na piętrze 1
OPIS TECHNICZNY
Stan istniejący
Schody i spocznik wykończone szlichtą w złym stanie technicznym. Balustrady schodów – wys
80 cm, murowane bez płyty nakrywającej z widocznymi rysami i ubytkami. Na parterze ściana z
luksferów z parą drzwi o konstrukcji stalowej i wypełnieniu prętami stalowymi i szkłem. Na
piętrze ściana z luksferów z parą okien o konstrukcji plastikowej. Na piętrze w rejonie ściany z
luksferów są dwa grzejniki 120/90.
1. Schody zewnętrzne ze spocznikiem i balustradami
Prace do wykonania:
Odkucie fragmentów szlichty w miejscach, gdzie będzie to konieczne ze względu na grubość
nowego wykończenia. Uzupełnienie ubytków w istniejącej szlichcie. Uzupełnienie ubytków i
naprawa istniejącej, murowanej balustrady. Wyrobienie spadków na spoczniku i wykończenie
gresem spocznika, schodów i cokolików. Wykonanie otworu odprowadzającego wodę ze
spocznika i obróbki. Otynkowanie balustrady i montaż pochwytu. Wykończenie wierzchu
balustrady. Uzupełnienie fragmentu posadzki na terenie przy schodach.
- wykończenie nastopnic - płytki gresowe szare o kolorze i strukturze podobnej
do granitu strzegomskiego; klasa antypoślizgowości - R9. Zaprawa klejąca elastyczna i
3
mrozoodporna, standard: Mapei Adesilex P9,
- wykończenie podstopnic - płytki gresowe szare o kolorze i strukturze podobnej
do granitu strzegomskiego; polerowane. Zaprawa klejąca elastyczna i
mrozoodporna, standard: Mapei Adesilex P9,
- wykończenie cokolików wzdłuż budynku i balustrady - płytki gresowe szare o kolorze i
strukturze podobnej do granitu strzegomskiego; polerowane. Zaprawa
klejąca elastyczna i mrozoodporna, standard: Mapei Adesilex P9,
- wykończenie spocznika schodów - płytki gresowe szare o kolorze i strukturze podobnej do
granitu strzegomskiego; klasa antypoślizgowości - R9. Zaprawa klejąca elastyczna i
mrozoodporna, standard: Mapei Adesilex P9,
- balustrady murowane – wyrównanie tynkiem cementowo wapiennym, wykończenie - tynk
cienkowarstwowy na siatce z elewacji BSO, mozaikowy jasnoszary, standard: Atlas Deco M,
nr kat. 118, wykończenie wierzchu balustrady - granit strzegomski polerowany gr. 2 cm. Na
zaprawie klejącej elastycznej i mrozoodpornej, standard: Mapei Adesilex P9,
- pochwyt - stal nierdzewna satynowana śr. 42,4 mm,
- słupki - stal nierdzewna satynowana 50 x 50 mm mocowanie boczne do górnej,
wewnętrznej części balustrady murowanej; wysokość pochwytu 110 cm od wykończonej
posadzki,
- posadzka na terenie przy schodach - kostka betonowa analogiczna do istniejącej
2. Ściana zewnętrzna korytarza na parterze
Prace do wykonania:
Zdemontowanie istniejącej ściany z luksferów i pary drzwi. Zamontowanie nowej ściany w
systemie witrynowym, okienno – drzwiowym. Zgodnie z instrukcją bezpieczeństwa pożarowego
i związanego z nią planu ewakuacji ludzi, dwie pary drzwi w w/w ścianie stanowią wyjście
ewakuacyjne. W związku z tym wymiary w świetle muszą wynosić min. 90 x 200 cm
- system okienno - drzwiowy MB-70 firmy ALUPROF lub CS-77 firmy REYNAERS, U<1,1
Wkm2, dwie pary pojedynczych drzwi systemowych, trzy uchylne okna w pasie górnym,
- profile - aluminiowe, kolor biały, grupa materiałowa 1.0 (DIN), U<2 Wkm2
4
- szklenie – jednokomorowe, od zewnątrz – szkło bezpieczne 3.3.1 VSG, od wewnątrz –
szkło antywłamaniowe P4, 4.4.4 VSG
3. Ściana zewnętrzna korytarza na piętrze
Prace do wykonania:
Zdemontowanie istniejącej ściany z luksferów i pary okien. Zamontowanie nowej ściany w
systemie witrynowym, okienno - drzwiowym
- system okienno - drzwiowy MB-70 firmy ALUPROF lub CS-77 firmy REYNAERS, U<1,1
Wkm2, trzy uchylne okna w pasie górnym,
- profile - aluminiowe szer. 7 cm, kolor biały, grupa materiałowa 1.0 (DIN), U<2 Wkm2,
- szklenie – jednokomorowe, od zewnątrz – szkło bezpieczne 3.3.1 VSG, od wewnątrz –
szkło antywłamaniowe P4, 4.4.4 VSG
4. grzejniki na piętrze 1
Prace do wykonania:
Zdemontowanie dwóch istniejących grzejników 1200/900. Montaż jednego grzejnika o
wymiarach 90 x 200. Nad grzejnikiem zamontowanie parapetu i pionowej ścianki z g-k od
posadzki do parapety, osłaniającej grzejnik od strony korytarza.
- grzejnik – standard firmy Purmo: C22 900/2000 o mocy 4776W, malowany proszkowo w
kolorze ścian.
inż. arch. Grzegorz Rycerz
upr. nr MA / 025 /04
5
Brwinów, 22 lipiec 2012
OŚWIADCZENIE PROJEKTANTA
Ja niżej podpisany, mgr inż. arch. Grzegorz Rycerz, posiadający uprawnienia budowlane nr
MA/025/04 oświadczam, że jestem członkiem Mazowieckiej Okręgowej Izby Architektów o nr
ewidencyjnym MA -1587. Po zapoznaniu się z przepisami ustawy z dnia 7 lipca 1994 r – Prawo
Budowlane oświadczam że Projekt budowlano wykonawczy remontu budynku Sądu
Rejonowego w Pruszkowie – strefa wejścia tylnego przy ul. Kraszewskiego 22 sporządzony
został zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.
mgr inż. arch. Grzegorz Rycerz
upr. nr MA / 025 /04
6
7
8
Projekt Budowlano - Wykonawczy
REMONTU BUDYNKU SĄDU REJONOWEGO – STREFA WEJŚCIA TYLNEGO
w Pruszkowie, ul. Kraszewskiego 22
Informacja bezpieczeństwa i ochrony zdrowia (BIOZ)
INWESTOR:
Sąd Rejonowy w Pruszkowie
05-800 Pruszków, ul. Kraszewskiego 22
PROJEKT:
T.K.M. Dariusz Karolak
00-677 Warszawa, ul. Piękna 31/37 lok. 6
Warszawa, lipiec 2012r.
9
1. Zakres robót
Zaprojektowano rozbiórkę istniejących ścianek z luksferów w poziomie parteru i I piętra, oraz wykończenia nawierzchni
schodów zewnętrznych. Zaprojektowano wykonanie nowych ścianek szklanych w poziomie parteru i I piętra, naprawę konstrukcji
schodów zewnętrznych oraz nowej nawierzchni schodów i podestu, wraz z balustradami. Remont prowadzony będzie
jednoetapowo.
2. Elementy zagospodarowania działki stwarzające zagrożenie dla bezpieczeństwa i zdrowia ludzi
Na terenie objętym opracowaniem nie znajdują się żadne elementy mogące stworzyć zagrożenia dla bezpieczeństwa i
zdrowia ludzi.
3. Przewidywane zagrożenia występujące podczas realizacji robót budowlanych
•
roboty budowlane - stwarzające możliwość upadku pracownika z wysokości , uderzenia, przygniecenia pracowników
przez przedmioty spadające z góry.
•
roboty spawalnicze – stwarzające możliwość oparzenia pracownika płomieniem, naświetlenie oczu pracownika, urazu
ciała pracownika, porażenia prądem elektrycznym ( przy spawaniu elektrycznym).
4. Sposób prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych
Kierownik Budowy zapewni na miejscu budowy instruktaż pracowników przez osobę posiadającą odpowiednie
kwalifikacje.
5. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych w
strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację,
umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń
Teren budowy należy ogrodzić i odpowiednio oznakować, zabezpieczając przed dostępem osób postronnych. Na czas
prowadzonych prac remontowych wejście powinno zostać wyłączone z użytkowania. Kierownik Budowy przed przystąpieniem do
prac zapewni poinstruowanie pracowników o ewentualnych zagrożeniach i określi zasady postępowania w przypadku ich
wystąpienia.
Na terenie budowy nie przewiduje się przechowywania i przemieszczania materiałów i substancji niebezpiecznych. Pełna
dokumentacja budowy oraz wszystkie niezbędne do jej prowadzenia dokumenty będą dostępne u Kierownika Budowy. Kierownik
Budowy, wprowadzając niezbędne zmiany wynikające z postępu robót budowlanych, a dotyczące bezpieczeństwa i ochrony
zdrowia w opisie planu BiOZ, dokonuje adnotacji o przyczynach wprowadzenia zmian.
Działka, na której będą prowadzone roboty budowlane, usytuowana jest w bezpośrednim sąsiedztwie dróg pożarowych.
OPRACOWANIE:
mgr inż. Dariusz Karolak
upr.: MAZ/0143/POOK/04
