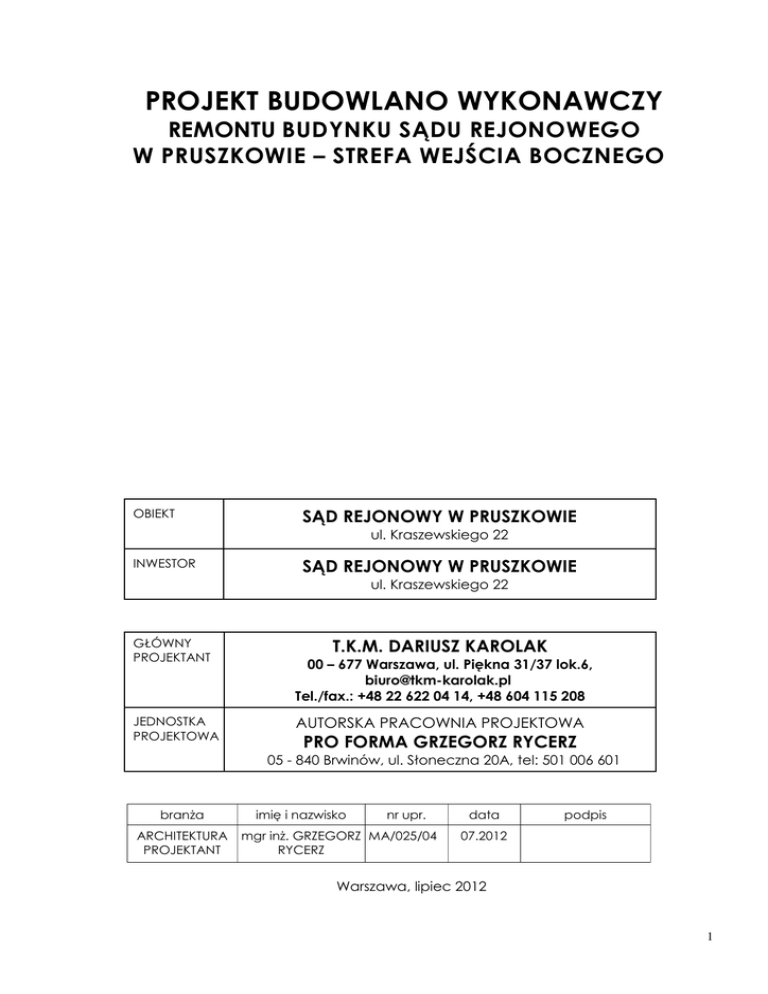

WEJŚCIE BOCZNE_opis techniczny

PROJEKT BUDOWLANO WYKONAWCZY
REMONTU BUDYNKU SĄDU REJONOWEGO
W PRUSZKOWIE – STREFA WEJŚCIA BOCZNEGO
OBIEKT
SĄD REJONOWY W PRUSZKOWIE
ul. Kraszewskiego 22
INWESTOR
SĄD REJONOWY W PRUSZKOWIE
ul. Kraszewskiego 22
GŁÓWNY
PROJEKTANT
JEDNOSTKA
PROJEKTOWA
T.K.M. DARIUSZ KAROLAK
00 – 677 Warszawa, ul. Piękna 31/37 lok.6,
[email protected]
Tel./fax.: +48 22 622 04 14, +48 604 115 208
AUTORSKA PRACOWNIA PROJEKTOWA
PRO FORMA GRZEGORZ RYCERZ
05 - 840 Brwinów, ul. Słoneczna 20A, tel: 501 006 601
branża
ARCHITEKTURA
PROJEKTANT
imię i nazwisko
nr upr.
mgr inż. GRZEGORZ MA/025/04
RYCERZ
data
podpis
07.2012
Warszawa, lipiec 2012
1
Spis treści
Część opisowa
l.p.
zawartość
1
Strona tytułowa
2
Spis treści
3
Wykaz opracowań projektu budowlanego
4
Przedmiot opracowania
5
Podstawa opracowania
6
Zakres opracowania
7
Opis techniczny
8
Oświadczenia projektanta zgodnie z art.20 ust. 4 Ustawy z dn.7 lipca 1994 r.
9
Kopia uprawnień budowlanych projektanta
10
Zaświadczenie o wpisie projektanta na listę Mazowieckiej Okręgowej Izby Architektów
11
Informacja BIOZ
Część rysunkowa
l.p.
zawartość
nr rysunku
Inwentaryzacja
1
INWENTARYZACJA - SCHODY
I 05
Projekt
2
SCHODY, SPOCZNIK I PRZEDSIONEK
A 01
Wykaz opracowań projektu budowlanego
l.p.
1
zawartość
Projekt budowlano – wykonawczy remontu budynku Sądu Rejonowego w Pruszkowie,
Tom - Architektura
2
1. Przedmiot opracowania
Przedmiotem opracowania jest remont strefy wejścia bocznego w budynku Sądu
Rejonowego w Pruszkowie przy ul. Kraszewskiego 22.
2. Podstawa opracowania
Podstawą opracowania jest zlecenie Inwestora oraz oględziny i inwentaryzacja budynku
Sądu Rejonowego w Pruszkowie dokonane przez projektantów.
3. Zakres opracowania
Zakres opracowania dotyczy:
1. schodów zewnętrznych
2. spocznika
3. przedsionka
OPIS TECHNICZNY
Stan istniejący
Schody i spocznik wykończone gresem w kolorze różowym - fragmentami odpadającym.
Stopnie o zróżnicowanej wysokości i długości z widocznymi otworami po wcześniejszym,
górnym mocowaniu balustrad. Balustrady schodów – stalowe, pomalowane na czarno z
wypełnieniem z prętów stalowych i pochwytem drewnianym. Otwór pod schodami od strony ul
Kraszewskiego. Ubytki w tynku na ścianie przy schodach w strefie cokołowej.
1. Schody zewnętrzne
Prace do wykonania:
Zerwanie istniejących płytek gresowych. Odkucie fragmentów szlichty w miejscach, gdzie
będzie to konieczne ze względu na grubość nowego wykończenia schodów. Należy zwrócić
uwagę na styk pomiędzy ostatnią nastopnicą i początkiem spocznika ze względu na różną
grubość kamienia. Demontaż istniejących balustrad. Wymurowanie ścianki zaślepiającej
istniejący otwór pod schodami i przytwierdzenie jej do istniejącej konstrukcji schodów oraz
obsadzenie drzwiczek stalowych. Wykończenie tynkiem boku schodów wraz z wymurowaną
ścianką. Zamocowanie elementów schodów i balustrad.
Wykonanie opaski betonowej na
terenie wzdłuż schodów.
- nastopnice - granit strzegomski płomieniowany gr. 3 cm, 10 stopni długości 214 cm - w 2
3
slabach każdy, z kapinosem, mocowane na klej, standard: zaprawa klejąca Mapei Adesilex
P9. Układać ze spadkiem od budynku.
- podstopnice - granit nero ipal polerowany gr. 2 cm, 10 stopni długości 214 cm - w 2
slabach każdy, mocowane na klej, standard: zaprawa klejąca Mapei Adesilex P9,
- cokoliki na ścianie budynku - granit strzegomski polerowany gr. 2 cm. Zaprawa klejąca
elastyczna i mrozoodporna, standard: Mapei Adesilex P9,
- schowek pod schodami - ścianka schowka – cegła pełna 12 cm zamocowana kątownikami
stalowymi do istniejącej konstrukcji schodów, wykończenie zewnętrzne - tynk
cienkowarstwowy, mozaikowy jasnoszary, standard: Atlas Deco M, nr kat. 118. Fundament
ścianki - beton 15 cm zagłębiony 60 cm ppt . Posadzka – szlichta betonowa gr. 6 cm na
podsypce z piasku gr. 20 cm ( w przypadku występowania gruntu spoistego należy go
wybrać i zamienić na grunt niespoisty, np. piasek )
- drzwiczki - malowane farbą podkładową na spoiwie chlorokauczukowym, alkidowym lub
ftalowym, wykończenie - emalia z farby chlorokauczukowej, standard firmy Nobiles, kolor jasno szary RAL 9006.
- boki schodów – wyrównanie powierzchni tynkiem cementowo wapiennym, wykończenie
tynkiem cienkowarstwowym, mozaikowym jasnoszarym, standard: Atlas Deco M, nr
kat. 118,
- balustrady – pochwyt - stal nierdzewna satynowana śr. 42,4 mm, słupki - stal nierdzewna
satynowana 50 x 50 mm mocowanie boczne ( pierwsze słupki od dołu schodów - prawy i
lewy - mocowane do posadzki od góry ), wypełnienie - szkło bezpieczne 4.4.2, łączniki
systemowe do szkła, rozeta maskująca – standard firmy ESKATT
2. Posadzka spocznika
Prace do wykonania:
Zerwanie istniejących płytek gresowych na posadzce. Odkucie fragmentów szlichty w
miejscach, gdzie będzie to konieczne ze względu na grubość nowego wykończenia.
- spocznik - granit strzegomski płomieniowany gr. 2 cm, Zaprawa klejąca elastyczna i
mrozoodporna, standard: Mapei Adesilex P9. Układać ze spadkiem od budynku.
4
- cokolik wzdłuż budynku - granit strzegomski polerowany gr. 2 cm. Zaprawa klejąca
elastyczna i mrozoodporna, standard: Mapei Adesilex P9,
3. Posadzka przedsionka
Prace do wykonania:
Zerwanie istniejących płytek gresowych na posadzce. Odkucie fragmentów szlichty w
miejscach, gdzie będzie to konieczne ze względu na grubość nowego wykończenia i
zamontowanie nowej wycieraczki.
- granit strzegomski płomieniowany gr. 2 cm. Zaprawa klejąca elastyczna i mrozoodporna,
standard: Mapei Adesilex P9; wycieraczka – gumowa mata ażurowa 50 x 100 ( plaster
miodu ) w zagłębieniu posadzki, wysokość – 22 mm,
- cokolik na ścianach - granit strzegomski polerowany gr. 2 cm. Zaprawa klejąca elastyczna i
mrozoodporna, standard: Mapei Adesilex P9.
inż. arch. Grzegorz Rycerz
upr. nr MA / 025 /04
5
Brwinów, 22 lipiec 2012
OŚWIADCZENIE PROJEKTANTA
Ja niżej podpisany, mgr inż. arch. Grzegorz Rycerz, posiadający uprawnienia budowlane nr
MA/025/04 oświadczam, że jestem członkiem Mazowieckiej Okręgowej Izby Architektów o nr
ewidencyjnym MA -1587. Po zapoznaniu się z przepisami ustawy z dnia 7 lipca 1994 r – Prawo
Budowlane oświadczam że Projekt budowlano wykonawczy remontu budynku Sądu
Rejonowego w Pruszkowie – strefa wejścia bocznego przy ul. Kraszewskiego 22 sporządzony
został zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.
mgr inż. arch. Grzegorz Rycerz
upr. nr MA / 025 /04
6
7
8
Projekt Budowlano - Wykonawczy
REMONTU BUDYNKU SĄDU REJONOWEGO – STREFA WEJŚCIA BOCZNEGO
w Pruszkowie, ul. Kraszewskiego 22
Informacja bezpieczeństwa i ochrony zdrowia (BIOZ)
INWESTOR:
Sąd Rejonowy w Pruszkowie
05-800 Pruszków, ul. Kraszewskiego 22
PROJEKT:
T.K.M. Dariusz Karolak
00-677 Warszawa, ul. Piękna 31/37 lok. 6
Warszawa, lipiec 2012r.
9
1. Zakres robót
Zaprojektowano rozbiórkę istniejącego wykończenia nawierzchni schodów i spocznika oraz istniejących balustrad.
Zaprojektowano wykonanie nowej nawierzchni schodów i spocznika wraz z balustradami, oraz zabudowę przestrzeni pod
schodami. Remont prowadzony będzie jednoetapowo.
2. Elementy zagospodarowania działki stwarzające zagrożenie dla bezpieczeństwa i zdrowia ludzi
Na terenie objętym opracowaniem nie znajdują się żadne elementy mogące stworzyć zagrożenia dla bezpieczeństwa i
zdrowia ludzi.
3. Przewidywane zagrożenia występujące podczas realizacji robót budowlanych
•
roboty budowlane - stwarzające możliwość upadku pracownika z wysokości , uderzenia, przygniecenia pracowników
przez przedmioty spadające z góry.
•
roboty spawalnicze – stwarzające możliwość oparzenia pracownika płomieniem, naświetlenie oczu pracownika, urazu
ciała pracownika, porażenia prądem elektrycznym ( przy spawaniu elektrycznym).
4. Sposób prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych
Kierownik Budowy zapewni na miejscu budowy instruktaż pracowników przez osobę posiadającą odpowiednie
kwalifikacje.
5. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych w
strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację,
umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń
Teren budowy należy ogrodzić i odpowiednio oznakować, zabezpieczając przed dostępem osób postronnych. Na czas
prowadzonych prac remontowych wejście powinno zostać wyłączone z użytkowania. Kierownik Budowy przed przystąpieniem do
prac zapewni poinstruowanie pracowników o ewentualnych zagrożeniach i określi zasady postępowania w przypadku ich
wystąpienia.
Na terenie budowy nie przewiduje się przechowywania i przemieszczania materiałów i substancji niebezpiecznych. Pełna
dokumentacja budowy oraz wszystkie niezbędne do jej prowadzenia dokumenty będą dostępne u Kierownika Budowy. Kierownik
Budowy, wprowadzając niezbędne zmiany wynikające z postępu robót budowlanych, a dotyczące bezpieczeństwa i ochrony
zdrowia w opisie planu BiOZ, dokonuje adnotacji o przyczynach wprowadzenia zmian.
Działka, na której będą prowadzone roboty budowlane, usytuowana jest w bezpośrednim sąsiedztwie dróg pożarowych.
OPRACOWANIE:
mgr inż. Dariusz Karolak
upr.: MAZ/0143/POOK/04
