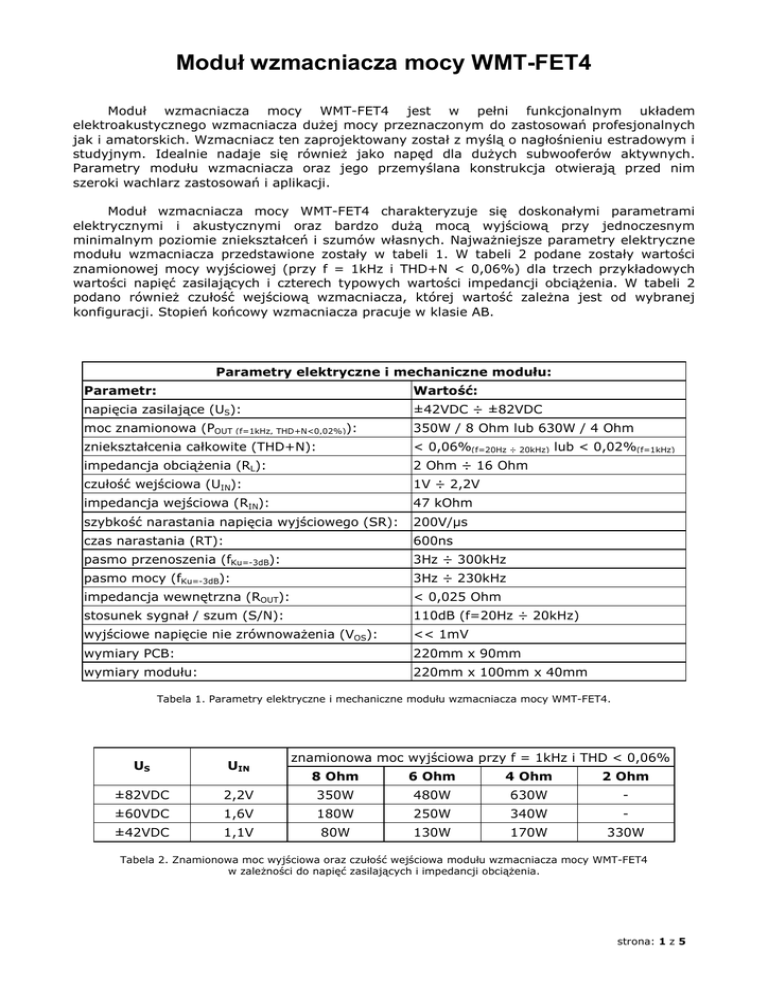

Moduł wzmacniacza mocy WMT-FET4
Moduł wzmacniacza mocy WMT-FET4 jest w pełni funkcjonalnym układem
elektroakustycznego wzmacniacza dużej mocy przeznaczonym do zastosowań profesjonalnych
jak i amatorskich. Wzmacniacz ten zaprojektowany został z myślą o nagłośnieniu estradowym i
studyjnym. Idealnie nadaje się również jako napęd dla dużych subwooferów aktywnych.
Parametry modułu wzmacniacza oraz jego przemyślana konstrukcja otwierają przed nim
szeroki wachlarz zastosowań i aplikacji.
Moduł wzmacniacza mocy WMT-FET4 charakteryzuje się doskonałymi parametrami
elektrycznymi i akustycznymi oraz bardzo dużą mocą wyjściową przy jednoczesnym
minimalnym poziomie zniekształceń i szumów własnych. Najważniejsze parametry elektryczne
modułu wzmacniacza przedstawione zostały w tabeli 1. W tabeli 2 podane zostały wartości
znamionowej mocy wyjściowej (przy f = 1kHz i THD+N < 0,06%) dla trzech przykładowych
wartości napięć zasilających i czterech typowych wartości impedancji obciążenia. W tabeli 2
podano również czułość wejściową wzmacniacza, której wartość zależna jest od wybranej
konfiguracji. Stopień końcowy wzmacniacza pracuje w klasie AB.
Parametry elektryczne i mechaniczne modułu:
Parametr:
Wartość:
napięcia zasilające (US):
±42VDC ÷ ±82VDC
moc znamionowa (POUT (f=1kHz, THD+N<0,02%)):
350W / 8 Ohm lub 630W / 4 Ohm
zniekształcenia całkowite (THD+N):
< 0,06%(f=20Hz ÷ 20kHz) lub < 0,02%(f=1kHz)
impedancja obciążenia (RL):
2 Ohm ÷ 16 Ohm
czułość wejściowa (UIN):
1V ÷ 2,2V
impedancja wejściowa (RIN):
47 kOhm
szybkość narastania napięcia wyjściowego (SR):
200V/µs
czas narastania (RT):
600ns
pasmo przenoszenia (fKu=-3dB):
3Hz ÷ 300kHz
pasmo mocy (fKu=-3dB):
3Hz ÷ 230kHz
impedancja wewnętrzna (ROUT):
< 0,025 Ohm
stosunek sygnał / szum (S/N):
110dB (f=20Hz ÷ 20kHz)
wyjściowe napięcie nie zrównoważenia (VOS):
<< 1mV
wymiary PCB:
220mm x 90mm
wymiary modułu:
220mm x 100mm x 40mm
Tabela 1. Parametry elektryczne i mechaniczne modułu wzmacniacza mocy WMT-FET4.
US
UIN
±82VDC
znamionowa moc wyjściowa przy f = 1kHz i THD < 0,06%
8 Ohm
6 Ohm
4 Ohm
2 Ohm
2,2V
350W
480W
630W
-
±60VDC
1,6V
180W
250W
340W
-
±42VDC
1,1V
80W
130W
170W
330W
Tabela 2. Znamionowa moc wyjściowa oraz czułość wejściowa modułu wzmacniacza mocy WMT-FET4
w zależności do napięć zasilających i impedancji obciążenia.
strona: 1 z 5
Moduł wzmacniacza mocy WMT-FET4 to nie tylko sam wzmacniacz dużej mocy. Kryje on
w sobie również rozbudowane funkcje i układy dodatkowe, takie jak: funkcję szybkiego
odłączenia obciążenia, układ odwracania fazy sygnału wejściowego dla konfiguracji mostkowej,
układ zabezpieczający przed pojawieniem się napięcia stałego na wyjściu wzmacniacza, układ
inteligentnego załączania obciążenia, zabezpieczenie przeciwzwarciowe i przeciążeniowe,
opcjonalny układ zabezpieczenia termicznego.
Układ odwracania fazy sygnału wejściowego (inwerter wejściowy) umożliwia łączenia
dwóch wzmacniaczy mocy w jeden wzmacniacz w konfiguracji mostkowej o mocy wyjściowej
nawet czterokrotnie większej niż pojedynczy wzmacniacz w konfiguracji podstawowej.
Inwerter wejściowy jest układem odwracającym fazę sygnału podanego na wejście (zacisk IN)
modułu wzmacniacza. Sygnał odwrócony w fazie o 180º wyprowadzony jest na zacisk INV.OUT
modułu. Aby złączyć dwa moduły wzmacniaczy mocy WMT-FET4 w jeden układ wzmacniacza
konfiguracji mostkowej wystarczy połączyć zacisk INV.OUT pierwszego (głównego) modułu
wzmacniacza z zaciskiem IN drugiego modułu wzmacniacza. Obciążenie (zestaw głośnikowy)
należy włączyć pomiędzy zaciski OUT obu modułów wzmacniaczy mocy, przy czym zaciskiem
dodatnim (+) jest zacisk OUT pierwszego (głównego) wzmacniacza mocy.
Inteligentny układ sterujący modułu wzmacniacza mocy WMT-FET4 załącza obciążenie
(zestaw głośnikowy) po czasie trzech sekund (3 sec.) od momentu włączenia zasilania układu.
Po wyłączeniu zasilania wzmacniacza mocy obciążenie (zestaw głośnikowy) również zostaje
natychmiast odłączone. Układ inteligentnego załączania obciążenia służy do eliminowania
nieprzyjemnych i niebezpiecznych stuków, oddechów i charczenia zestawów głośnikowych,
występujących podczas włączania i wyłączania zasilania wzmacniaczy mocy.
Moduł wzmacniacza mocy WMT-FET4 wyposażony został w szereg zabezpieczeń, które
mają na celu zapewnić jego bezawaryjną pracę. Wzmacniacz posiada między innymi
zabezpieczenie przed pojawieniem się napięcia stałego na jego wyjściu. Zabezpieczenie to
chroni nie tylko sam wzmacniacz przed uszkodzeniem jego stopnia końcowego, ale przede
wszystkim zabezpiecza przed zniszczeniem drogie przetworniki w delikatnych zestawach
głośnikowych. Moduł posiada zabezpieczenia przeciwzwarciowe oraz przeciążeniowe.
Moduł wzmacniacza mocy WMT-FET4 wymaga zasilania napięciami symetrycznymi o
wartościach z przedziału od ±42VDC do ±82VDC. Maksymalny prąd wyjściowy wysterowanego
wzmacniacza nie przekracza wartości 15A. Zaleca się zastosowanie symetrycznego zasilacza
dużej mocy, którego konstrukcja pozwala na współpracę z obciążeniami o charakterze
impulsowym. Do zasilania modułu idealnie nadaje się zasilacz symetryczny ZSD-BASICPOWER-100V (lub zasilacz symetryczny ZSD-BASIC-POWER-50V w przypadku zasilania
modułu wzmacniacza napięciami o wartościach z przedziału od ±42VDC do ±45VDC) z oferty
MAEL - Carton Audio.
Moduł wzmacniacza mocy WMT-FET4 dostępny jest w dwóch wersjach wykonania. Różnią
się one sposobem montażu modułu do radiatora właściwego odprowadzającego ciepło. W
przypadku pierwszym tranzystory mocy jak i płyta PCB przytwierdzone są do kątownika
aluminiowego (profil), który powinien zostać przykręcony śrubami do radiatora właściwego. W
opcji tej kątownik aluminiowy stanowi integralną część modułu i jest do niego przytwierdzony
na stałe.
W przypadku drugim tranzystory mocy jak i płytę PCB przytwierdza się bezpośrednio do
radiatora właściwego (radiator). W tej opcji płyta PCB zaopatrzona jest w odpowiednie tulejki
dystansowe, a tranzystory mocy zamontowane są od jej spodu. Przy montażu modułu
wzmacniacza w opcji drugiej należy posłużyć się szablonem dołączonym do dokumentacji.
Pozwoli on na szybkie i dokładne wykonanie otworów montażowych pod tranzystory i tulejki
dystansowe na płaszczyźnie radiatora właściwego.
MAEL - Carton Audio
www.mael.pl
e-mail: [email protected]
phone: +48 727 666 771
strona: 2 z 5
Moduł wzmacniacza mocy WMT-FET4 wykonany jest na wysokiej jakości laminacie
epoksydowo-szklanym o wymiarach: 220mm x 90mm. Montaż z wykorzystaniem technologii
powierzchniowej SMT. Druk pokryty jest maską zabezpieczającą. Przyłącza wyprowadzone są
za pomocą listew zaciskowych typu ARK, dzięki czemu montaż elektryczny sprowadza się do
skręcenia wkrętakiem przewodów w odpowiednich zaciskach modułu. Dla każdego z
wyprowadzeń mocy zastosowano podwójne przyłącze ARK z możliwością instalacji przewodu o
przekroju żyły do 2,5mm2.
Moduł wzmacniacza mocy WMT-FET4 jest w pełni zmontowany, uruchomiony i
sprawdzony. Po podłączeniu układ wymaga przeprowadzenia regulacji prądu spoczynkowego.
Jest to jednorazowa i prosta do przeprowadzenia czynność dokładnie opisana w dokumentacji.
Do każdego modułu dołączony jest czytelny opis wraz ze schematami montażowymi oraz
przykładowymi aplikacjami, ułatwiającymi szybkie i bezproblemowe podłączenie oraz
uruchomienie całości.
WAŻNE!
Przy pierwszym uruchomieniu modułu wzmacniacza mocy WMT-FET4 wymagane jest
przeprowadzenie regulacji prądu spoczynkowego. W tym celu do modułu wzmacniacza mocy
WMT-FET4 należy podłączyć tylko zasilacz, z którym moduł ten będzie docelowo
współpracował. Regulację prądu spoczynkowego przeprowadza się bez podłączonego źródła
sygnału oraz bez podłączonego obciążenia (wszystkie zaciski, prócz zacisków zasilających,
pozostają niepołączone).
Aby przeprowadzić regulację prądu spoczynkowego należy zastąpić jeden z bezpieczników
topikowych amperomierzem ustawionym na zakres miliamper (mA). Na płycie PCB modułu
wzmacniacza mocy WMT-FET4 znajdują się dwa takie same bezpieczniki topikowe. Nie ma
znaczenia, który z bezpieczników zostanie zastąpiony amperomierzem. Drugi z bezpieczników
topikowy pozostaje bez zmian na swoim miejscu w module wzmacniacza.
Po włączeniu zasilania modułu wzmacniacza mocy WMT-FET4 należy kontrolować
wskazania amperomierza i przy pomocy potencjometru umieszczonego w środkowej części
płyty PCB modułu WMT-FET4 ustawić prąd spoczynkowy na wartość z przedziału od 200mA do
240mA (220mA). Regulację można powtórzyć po kilku minutach jednak nie jest to wymagane.
Po przeprowadzeniu regulacji prądu spoczynkowego moduł wzmacniacza mocy WMT-FET4 jest
w pełni przygotowany do normalnej pracy.
Rys. 1. Schemat montażowy modułu wzmacniacza mocy WMT-FET4.
strona: 3 z 5
Rys. 2. Schemat aplikacyjny modułu wzmacniacza mocy WMT-FET4
– połączenie standardowe.
Rys. 3. Schemat aplikacyjny modułu wzmacniacza mocy WMT-FET4
– połączenie mostkowe.
strona: 4 z 5
Rys. 4. Otwory montażowe – opcja profil (kątownik aluminiowy) i opcja radiator.
