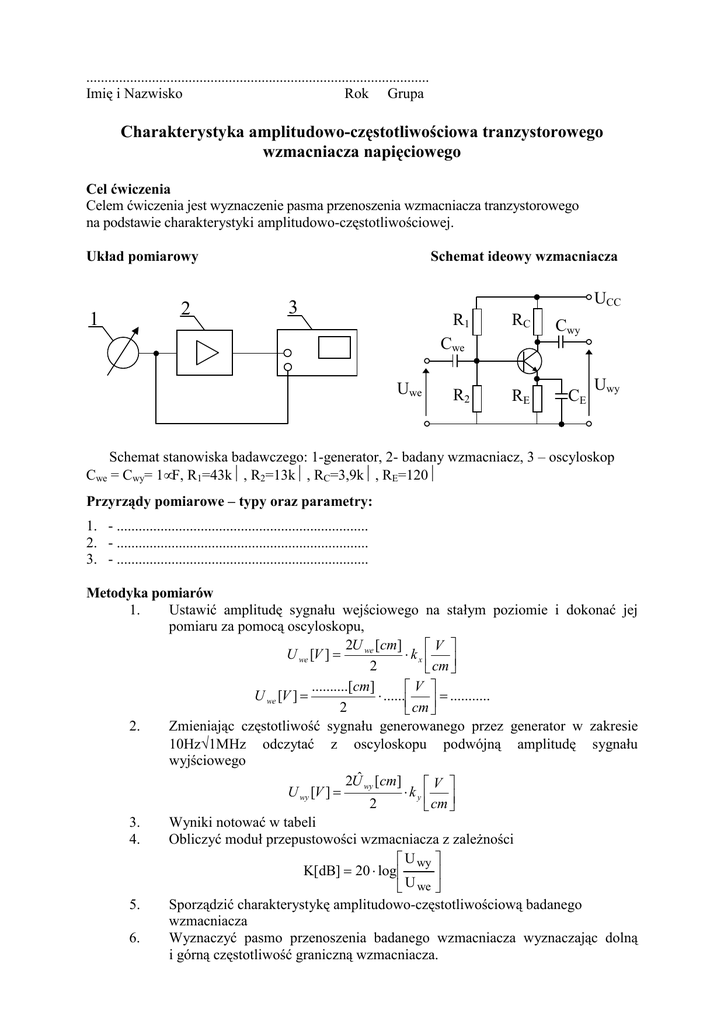

Charakterystyka amplitudowo-częstotliwościowa tranzystorowego

..............................................................................................
Imię i Nazwisko
Rok Grupa
Charakterystyka amplitudowo-częstotliwościowa tranzystorowego
wzmacniacza napięciowego
Cel ćwiczenia
Celem ćwiczenia jest wyznaczenie pasma przenoszenia wzmacniacza tranzystorowego
na podstawie charakterystyki amplitudowo-częstotliwościowej.
Układ pomiarowy
2
1
Schemat ideowy wzmacniacza
UCC
3
R1
RC
Cwy
Cwe
Uwe
R2
RE
CE
Uwy
Schemat stanowiska badawczego: 1-generator, 2- badany wzmacniacz, 3 – oscyloskop
Cwe = Cwy= 1µF, R1=43kΩ, R2=13kΩ, RC=3,9kΩ, RE=120Ω
Przyrządy pomiarowe – typy oraz parametry:
1. - .....................................................................
2. - .....................................................................
3. - .....................................................................
Metodyka pomiarów
1.
Ustawić amplitudę sygnału wejściowego na stałym poziomie i dokonać jej
pomiaru za pomocą oscyloskopu,
2U we [cm]
V 
U we [V ] =
⋅ kx  
2
 cm 
..........[cm]
V 
U we [V ] =
⋅ ......  = ...........
2
 cm 
2.
Zmieniając częstotliwość sygnału generowanego przez generator w zakresie
10Hz÷1MHz odczytać z oscyloskopu podwójną amplitudę sygnału
wyjściowego
2Uˆ wy [cm]
V 
U wy [V ] =
⋅ky  
2
 cm 
3.
4.
5.
6.
Wyniki notować w tabeli
Obliczyć moduł przepustowości wzmacniacza z zaleŜności
 U wy 
K[dB] = 20 ⋅ log 

 U we 
Sporządzić charakterystykę amplitudowo-częstotliwościową badanego
wzmacniacza
Wyznaczyć pasmo przenoszenia badanego wzmacniacza wyznaczając dolną
i górną częstotliwość graniczną wzmacniacza.
Tabela pomiarowa
f
2Û wy
[Hz]
[cm]
10
ky
[V/cm]
Uwy
[V]
K
[dB]
20
30
50
100
200
500
1k
10k
50k 100k 200k 300k 500k 700k
Uwaga: k≡kHz, M≡MHz
Charakterystyka amplitudowo-częstotliwościowa
35
30
K [dB]
25
20
15
10
10
100
1 000
10 000
100 000
1 000 000
f [Hz]
Opracowanie wyników pomiarów oraz wnioski
...........................................................................
Data
Podpis prowadzącego
1M
