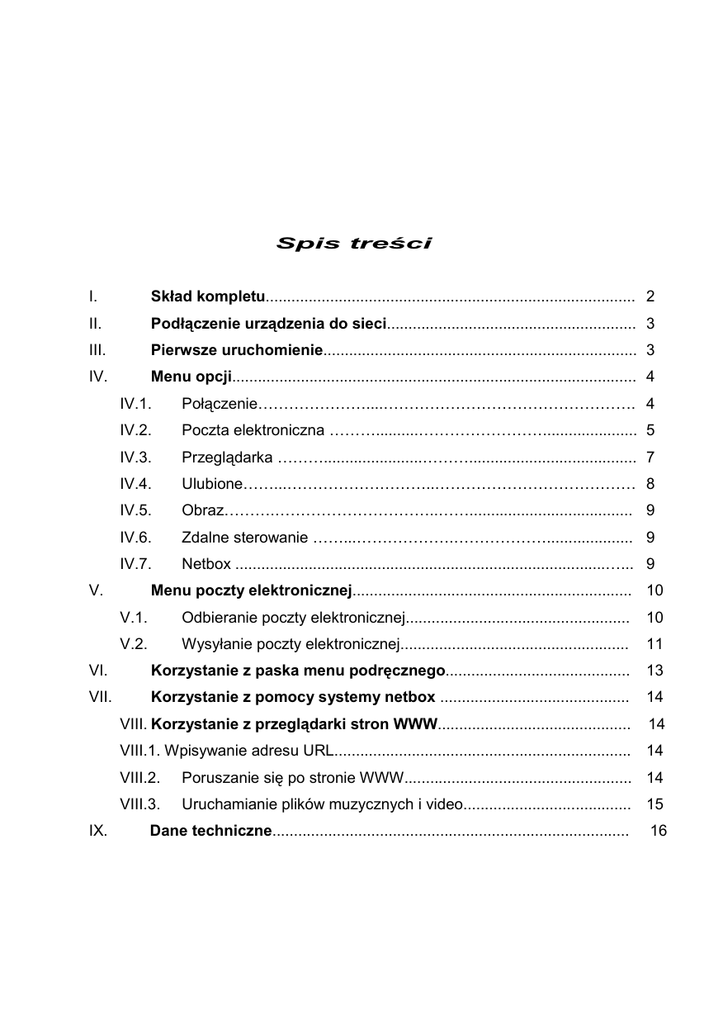

Spis treœci
I.
Sk³ad kompletu...................................................................................... 2
II.
Pod³¹czenie urz¹dzenia do sieci.......................................................... 3
III.
Pierwsze uruchomienie......................................................................... 3
IV.
Menu opcji.............................................................................................. 4
IV.1.
Po³¹czenie…………………....…………………………………………. 4
IV.2.
Poczta elektroniczna ………..........……………………...................... 5
IV.3.
Przegl¹darka ……….......................………....................................... 7
IV.4.
Ulubione……...………………………..………………………………… 8
IV.5.
Obraz……….…………………………..……...................................... 9
IV.6.
Zdalne sterowanie ……...……………….……………….................... 9
IV.7.
Netbox ......................................................................................…... 9
V.
VI.
VII.
Menu poczty elektronicznej................................................................. 10
V.1.
Odbieranie poczty elektronicznej....................................................
10
V.2.
Wysy³anie poczty elektronicznej.....................................................
11
Korzystanie z paska menu podrêcznego...........................................
13
Korzystanie z pomocy systemy netbox ............................................
14
VIII. Korzystanie z przegl¹darki stron WWW.............................................
14
VIII.1. Wpisywanie adresu URL..................................................................... 14
IX.
VIII.2.
Poruszanie siê po stronie WWW..................................................... 14
VIII.3.
Uruchamianie plików muzycznych i video....................................... 15
Dane techniczne...................................................................................
16
I. Sk³ad kompletu.
Netgem netbox wchodz¹ nastêpuj¹ce czêœci:
1.
Jednostka centralna (umieszczana na telewizorze).
mikrofon
lampka kontrolna
w³¹czonego zasilania
2.
lampka sygnalizuj¹ca
po³¹czenie z sieci¹ Internet
lampka sygnalizuj¹ca
oczekuj¹c¹ pocztê
elektroniczn¹
Inteligentny pilot zdalnego sterowania (dzia³aj¹cy na podczerwieñ) mog¹cy
równie¿ obs³ugiwaæ telewizor.
3.
Klawiatura na podczerwieñ (istnieje równie¿ model bez klawiatury).
4.
Karta “Smart card” umo¿liwiaj¹ca dostêp do internetu.
5.
Zasilacz, baterie oraz kable po³¹czeniowe.
II. Pod³¹czenie urz¹dzenia do sieci.
Wejœcie zasilacza
Wejœcie karty
sieciowej
1.
2.
3.
4.
Wyjœcie SCART TV
Wejœcie SCART AUX
Pod³¹czyæ zasilacz do Wejœcia zasilacza.
Pod³¹czyæ kabel sieciowy (koñcówka RJ45) do Wejœcia karty sieciowej.
Po³¹czyæ urz¹dzenie z telewizorem pod³¹czaj¹c kabel typu SCART-SCART
lub SCART-CINCH do Wyjœcie SCART TV oraz wejœcia w telewizorze.
Ewentualnie pod³¹czyæ urz¹dzenie zewnêtrzne, np. magnetowid, odbiornik
satelitarny, do Wejœcia SCART AUX.
III. P ie rw s z e u ru c h o m ie n ie .
1.
2.
3.
4.
Przed przyst¹pieniem do pierwszego uruchomienia urz¹dzenia nale¿y
prawid³owo pod³¹czyæ urz¹dzenie do telewizora oraz zasilacz do sieci elektrycznej.
Pod³¹czyæ urz¹dzenie do sieci komputerowej poprzez kabel ze z³¹czem RJ45.
Naciœniêciu na pilocie zdalnego sterowania klawisza TV/WEB pojawi siê ekran
powitalny i urz¹dzenie spróbuje po³¹czyæ siê z Internetem. Po nieudanej próbie
(brak skonfigurowania sieci) nale¿y klikn¹æ na symbol klucza, wejœæ do menu
opcji i ustawiæ parametry po³¹czenia zgodnie z punktem V.1.
Po zapamiêtaniu konfiguracji po³¹czenia nale¿y powróciæ ne ekran powitalny
i klikn¹æ na logo Netbox. Nast¹pi pierwsze po³¹czenie z Internetem.
IV . M e n u o p c ji:
Aby wejœæ do menu opcji nale¿y klikn¹æ na klawisz Opcje w menu g³ównym
lub Options na klawiaturze na podczerwieñ.
IV.1. Po³¹czenie.
Zaznaczaj¹c bia³¹ ramkê ustawiæ na Your network configuration, a nastêpnie
wejœæ w opcjê ustawieñ Ustaw. Wyœwietli siê nam ekran:
W linijce Dostawca dostêpu wpisujemy nazwê dostawcy us³ug internetowych.
W linijce Adres IP wpisujemy adres IP jaki ma posiadaæ urz¹dzenie w sieci.
W linijce MAC wpisujemy (o ile potrzeba) adres MAC.
W linijce Maska sieci wpisujemy adres maski sieci, do ktorej przy³¹czone jest urz¹dzenie..
W linijce Bramka serwera wpisujemy adres IP komputera (serwera), który pod³¹czony
jest do Internetu.
7. W linijce Nazwa hosta wpisujemy nazwê jak¹ w sieci posiada komputer posiadaj¹cy
po³¹czenie z Internetem.
8. W linijce Strona domowa wpisujemy adres URL strony, któr¹ ma byæ nasz¹
stron¹ domow¹. Standardowo http://www.satelnet.pl
9. W linijkach Server Proxy i Brak Proxy dla wpisujemy (o ile potrzeba) adres
serwera Proxy.
10. W linijkach Serwer DNS1 i Serwer DNS2 wpisujemy adresy serwera nazw
dostawcy us³ug internetowych.
11. W linijkê Serwer synchronizacji czasu wpisujemy (o ile potrzeba) adres IP serwera.
12. Zapamiêtujemy ustawienia klikaj¹c na klawisz Akceptuj.
2.
3.
4.
5.
6.
IV.2. Poczta elektroniczna.
To menu s³u¿y do skonfigurowania w³asnej skrzynki poczty elektronicznej. Jako przyk³ad
podajemy konfiguracje dla adresu [email protected]. Aby dokonaæ konfiguracji nale¿y wejœæ
w opcje ustawieñ Ustaw.
1.
2.
3.
4.
5.
W linijce Adres E-mail wpisujemy pe³n¹ nazwê w³asnego adresu poczty elektronicznej
w formacie [email protected].
W linijce U¿ytkownik wpisujemy nazwê konta na serwerze np. imie.
W linijce Has³o wpisujemy has³o skrzynki pocztowej.
W linijce Serwer POP3 wpisujemy adres serwera poczty przychodz¹cej np. mail.serwer.com.
W linijce Serwer SMTP wpisujemy adres serwera poczty wychodz¹cej np. smtp.serwer.com.
6.
7.
Kolejna linijka daje nam mo¿liwoœæ ustawienia czy, i kiedy urz¹dzenie ma
samoczynnie ³¹czyæ sie z Interentem w celu sprawdzenia poczty.
Zapamiêtujemy ustawienia klikaj¹c na klawisz Akceptuj.
Dokonywanie wpisów do ksi¹¿ki adresowej (Ksi¹¿ka adresowa):
1.
W menu Ustawienia poczty elektronicznej klikamy na Ksi¹¿ka adresowa.
Pojawi siê nam nowe okno.
W linijce Pseudonim/Alias wpisujemy nazwê pod jak¹ chcemy zapisaæ wpis.
W linijce Nazwa wpisujemy imiê i nazwisko osoby, któr¹ chcemy wprowadziæ do ksi¹¿ki.
W linijce Addres wpisujemy adres osoby, któr¹ chcemy wprowadziæ do ksi¹¿ki.
W linijce E-mail wpisujemy adres poczty elektronicznej osoby, któr¹ chcemy
wprowadziæ do ksi¹¿ki, w formacie [email protected].
6. W linijkach Telefon, Telefon komórkowy i Faks wpisujemy odpowiednio numer telefonu
stacjonarnego, komórkowego i faksu osoby, któr¹ chcemy wprowadziæ do ksi¹¿ki.
7. W linijce Strona WWW wpisujemy adres URL strony WWW osoby, któr¹ chcemy
wprowadziæ do ksi¹¿ki.
8. W polu Uwagi mo¿emy wpisaæ dodatkowe informacje dotycz¹ce osoby, któr¹ chcemy
wprowadziæ do ksi¹¿ki.
9. Informacje zapisujemy klikaj¹c na klawisz Zapisz wpis.
10. Wpis z ksi¹¿ki adresowej kasujemy klikaj¹c na klawisz Usuñ wpis.
11. Klikniêci na klawisz Wyœlij wiadomoœæ daje mo¿liwoœæ wys³ania wiadomoœci do
osoby zapisanej w ksi¹¿ce.
12. Klikniêcie na klawisz PrzejdŸ do strony ³¹czy nas ze stron¹ WWW osoby zapisanej
w ksi¹¿ce.
2.
3.
4.
5.
13. Aby powróciæ do ustawieñ poczty klikamy na klawisz Poprzednia strona.
IV.3. Przegl¹darka.
To menu s³u¿y do ustawiania opcji dostêpu do Intenetu oraz konfigurowania kontroli
rodzicielskiej, w celu uchronienia dzieci przed ogl¹daniem stron o perwersyjnej i brutalnej tematyce.
1.
2.
3.
4.
5.
6.
W linijce pierwszej uaktywnia siê filtrowanie, jak równie¿ mo¿na wejœæ do opcji
ustawieñ Ustaw (opis w dalszej czêœci punktu).
Zaznaczanie drugiej opcji pozwala na po³¹czenie z Internetem tylko po w³o¿eniu
karty dostêpu.
Zaznaczanie tej opcji pozwala na wpisywanie adresu URL stron WWW tylko po
w³o¿eniu karty dostêpu.
Zaznaczanie tej opcji pozwala na korzystanie z poczty elektronicznej tylko po
w³o¿eniu karty dostêpu.
Zaznaczanie tej opcji pozwala na dostêp do opcji urz¹dzenia tylko po w³o¿eniu
karty dostêpu.
Zaznaczanie tej opcji pozwala na przeszukiwanie sieci Internet tylko po w³o¿eniu
karty dostêpu.
Ustawienia kontroli rodzicielskiej w menu opcji Ustaw:
1.
2.
3.
4.
Poszczególne linijki tabelki okreœlaj¹ typ informacji, który ma byæ filtrowany na
stronach WWW.
Poszczególne kolumny okreœlaj¹ stopieñ nasilenia informacji, które maj¹ byæ
filtrowane.
Klikaj¹c na klawisz o RSACi ³¹czymy sie ze stron¹, na której znajduj¹ siê
szczegó³owe informacje na temat skali RSACi.
Ustawienia zapamiêtujemy klikaj¹c na Akceptuj.
IV.4. Ulubione.
To menu pozwala na dodawanie stron do albumu ulubionych, czyli stron
dostepnych natychmiast, bez koniecznoœci ka¿dorazowego wpisywania adresu URL.
1.
2.
3.
4.
W linijce Tytu³ wpisujemy tytu³ strony, któr¹ chcemy dodaæ do ulubionych.
W linijce Adres URL wpisujemy adres URL strony, któr¹ chcemy dodaæ
do ulubionych.
Dla ka¿dej strony uaktywniæ mo¿emy filtrowanie przed dzieæmi
(Kontrola rodzicielska).
Kolejne strony dodajemy klikaj¹c na klawisz Dodaj.
5.
6.
Strony z albumu usuwamy klikaj¹c na Usuñ.
Po zakoñczeniu edycji albumu klikamy na na Wróæ.
IV.5. Obraz.
To menu s³u¿y do ustawiania parametrów wejœcia i wyjœcia sygna³u obrazu.
1.
2.
3.
4.
5.
6.
Klawiszami kierunku w opcji Po³o¿enie ustawiamy po³o¿enie obrazu na ekranie.
Opcja Standard telewizora s³u¿y do ustawiania systemu wyœwietlania video
(dla warunków polskich ustawiamy PAL).
Opcja Wyjœcie telewizyjne s³u¿y do wybrania typu wyjœcia sygna³u. Ustawiæ SCART.
Opcja Wejœcie telewizyjne pozwala na wybór rodzaju wejœcia sygna³u.
Opcja Automatyczne wykrywanie prze³¹czania kana³ów s³u¿y do wyboru, czy
urz¹dzenie ma byæ zawsze widoczne, mimo zmiany kana³ów na telewizorze (Ogl¹daj
poprzez system netbox), czy nie (Ogl¹daj przez TV).
Ustawienia zapamiêtujemy klikaj¹c na Akceptuj.
IV.6. Zdalne sterowanie.
Opcja ta umo¿liwia zaprogramowanie pilota Netgem tak, aby obs³ugiwa³ tak¿e u¿ytkowany
telewizor. Aby zaprogramowaæ pilota urz¹dzenie musi byæ pod³¹czone do lini telefonicznej.
Po wybraniu tej opcji urz¹dzenie ³¹czy siê z odpowiedni¹ stron¹ WWW, na której wybieramy
model telewizora, a nastêpnie zgodnie z wyœwietlon¹ na ekranie instrukcj¹ wpisujemy
w pilota odpowiedni kod.
IV.7. netbox.
To menu s³u¿y do ogólnych ustawieñ urz¹dzenia, takich jak wielkoœæ czcionki, jêzyk wyœwietlania,
czy zegar.
1.
2.
3.
4.
7.
8.
Opcja Rozmiar tekstu s³u¿y do ustawiania wielkoœci wyœwietlanej czcionki.
Opcja Jêzyk s³u¿y do wyboru jêzyka wyœwietlania komunikatów.
Opcja Klawiatura s³u¿y do wyboru uk³adu klawiatury.
Opcja Strefa czasowa s³u¿y do wybrania strefy czasowej, w której siê znajdujemy.
Dla Polski ustawiamy GMT +01:00.
Kolejne linijki pokazuj¹ numer seryjny urz¹dzenia oraz wersjê oprogramowania.
Ustawienia zapamiêtujemy klikaj¹c na klawisz Zapisz dane.
V . M e n u p o c z ty e le k tro n ic zn e j.
Aby wejœæ do menu poczty elektronicznej nale¿y klikn¹æ na Messages w menu g³ównym.
Pojawi siê nam nastêpuj¹ce menu.
V.1. Odbieranie poczty elektronicznej.
Aby sprawdziæ pocztê nale¿y klikn¹æ na klawisz Odbierz. Jeœli na serwerze znajduje siê
oczekuj¹ca na nas poczta urz¹dzenie œci¹gnie j¹ z serwera i wyœwietli listê zawieraj¹c¹
nadawcê i tytu³ wiadomoœci. Zapali siê równie¿ ¿ó³ta lampka z przodu urz¹dzenia.
Chc¹c odczytaæ dan¹ wiadomoœæ nale¿y klikn¹æ na kopertê znajduj¹c¹ siê z jej lewej strony.
Wyœwietli siê okno wiadomoœci
Po przeczytaniu wiadomoœci mo¿na:
•
Odpisaæ nadawcy klikaj¹c na klawisz Odpowiedz.
Przes³aæ wiadomoœæ dalej klikaj¹c na klawisz Przeœlij dalej.
•
•
Skasowaæ wiadomoœæ klikaj¹c na klawisz Usuñ wiadomoœæ.
•
Zapisaæ adres e-mail nadawcy klikaj¹c na klawisz Zapisz adres nadawcy.
•
Zmieniæ wyœwietlan¹ wiadomoœæ klikaj¹c na strza³ki po lewej stronie ekranu.
•
Powróciæ do listy wiadomoœci klikaj¹c na klawisz Lista wiadomoœci.
V.2. Wysy³anie poczty elektronicznej.
Aby wys³aæ wiadomoœæ nale¿y klikn¹æ na klawisz Utwórz wiadomoœæ. Pojawi siê
nastêpuj¹ce okno.
1.
2.
3.
4.
•
•
•
5.
6.
W linijce Do wpisujemy adres e-mail odbiorcy w formacie [email protected]
lub wybieramy adres z ksi¹¿ki adresowej klikaj¹c na klawisz Ksi¹¿ka adresowa.
W linijce Temat wpisujemy tytu³ wysy³anej wiadomoœci.
W du¿ym okienku wpisujemy treœæ wysy³anej wiadomoœci.
Do wiadomoœci mo¿emy do³¹czyæ:
Wiadomoœæ g³osow¹ klikaj¹c na klawisz Nagraj g³os.
Obraz wideo klikaj¹c na klawisz Do³¹cz obraz wideo.
Adres URL ulubionej strony WWW klikaj¹c na klawisz Dodaj ³¹cze.
Wiadomoœæ wysy³amy klikaj¹c na klawisz Wyœlij.
Aby zrezygnowaæ z wysy³ania wiadomoœci klikamy na klawisz Anuluj.
Do³¹czanie wiadomoœci g³osowej do listu e-mail.
Aby do³¹czyæ do listu wiadomoœæ g³osow¹ nale¿y w oknie pisania listu klikn¹æ na klawisz
Nagraj g³os. Pojawi siê wtedy okno:
1.
2.
3.
4.
Aby rozpocz¹æ nagrywanie nale¿y klikn¹æ na klawisz nagraj i mowiæ
w strone mikrofonu (umieszczonego z przodu obudowy urz¹dzenia).
Nagrywanie nale¿y zakoñczyæ klikaj¹c na klawisz stop.
Nagran¹ wiadomoœæ mo¿na ods³uchaæ klikaj¹c na klawisz odtwórz.
Aby zatwierdziæ nagranie i do³¹czyæ wiadomoœæ do listu nale¿y klikn¹æ
na klawisz Akceptuj.
Do³¹czanie obrazu wideo do listu e-mail.
Aby do³¹czyæ do listu przechwycony obraz wideo nale¿y w oknie pisania listu klikn¹æ na
klawisz Dodaj obraz wideo. Pojawi siê wtedy okno:
1.
2.
3.
Aby wybraæ obraz do przechwycenia nale¿y klikn¹æ na klawisz TV PIP
(obraz z telewizora) lub VCR PIP (obraz np. z magnetowidu).
Wyœwietli siê ekran podgl¹dowy.
Aby przechwyciæ (zapamiêtaæ) ¿¹dana klatkê nale¿y klikn¹æ na klawisz przechwyæ.
Aby zatwierdziæ nagranie i do³¹czyæ obraz do listu nale¿y klikn¹æ na klawisz zrobione.
VI. Korzystanie z paska menu podrêcznego.
Pasek menu podrêcznego mo¿na uruchomiæ z ka¿dego poziomu menu poprzez naciœniêcie
klawisza menu na klawiaturze lub pilocie na podczerwieñ.
Pasek menu podrêcznego daje nam nasêpuj¹ce mo¿liwoœci:
•
Podaje aktualn¹ godzinê.
•
Podaje czas trwania po³¹czenia z Internetem.
•
Daje mo¿liwoœæ zakoñczenia po³¹czenia z Internetem poprzez klikniêcie klawisza
roz³¹cz.
•
Daje mo¿liwoœæ dodania ogl¹danej strony WWW do albumu ulubionych poprzez
klikniêcie klawisza Zapisz.
•
Daje mo¿liwoœæ powrotu na stronê g³ówna (menu g³ównego) poprzez klikniêcie
klawisza Home.
•
Daje mo¿liwoœæ powiêkszenia fragmentu ekranu poprzez naciœniêcie klawisza zoom.
•
Daje mo¿liwoœæ podgl¹du kana³u telewizyjnego podczas przegl¹dania stron WWW
wyœwietlaj¹c ma³y obraz w lewym, górnym rogu ekranu. Opcjê tê aktywujemy
klikaj¹c na klawisz PIP.
Korzystania z pomocy klikaj¹c na klawisz Pomoc
V II. K o rzy s ta n ie z p o m o c y s y s te m y n e tb o x
System netbox ma wbudowany modu³ pomocy, która u³atwia korzystanie z urz¹dzenia.
Aby skorzystaæ z pomocy nale¿y klikn¹æ na klawisz Pomoc w menu opcji, nacisn¹æ klawisz Help
na klawiaturze na podczerwieñ lub klikn¹æ na klawisz Pomoc w pasku menu podrêcznego.
Klikaj¹c na odpowiedni¹ ikonê otrzymujemy opis danej funkcji urz¹dzenia:
ksi¹zka – Album ulubionych stron
•
koperta – Poczta elektroniczna
•
glob – przegl¹darka stron WWW
•
klucz – opcje systemu netbox
•
‘roz³¹cz’ – koñczenie po³¹czenia z Internetem
•
V III. K o rzy s t anie z przegl¹darki stron WWW.
VIII.1. Wpisywanie adresu URL.
Aby wpisaæ adres URL strony WWW, z któr¹ chcemy siê po³¹czyæ nale¿y:
•
Z poziomu menu g³ównego klikn¹æ na klawisz Internet. Pojawi siê nam pasek z
napisem URL:
Zaznaczyæ pasek z napisem URL: i nacisn¹æ ENTER na pilocie zdalnego
•
sterowania. Pojawi siê na ekranie klawiatura.
•
Na klawiaturze, u¿ywaj¹c d¿ojstika pilota, wpisaæ adres URL strony i nacisn¹æ
kalwisz enter na klawiaturze.
•
Je¿eli dysponujemy klawiatur¹ na podczerwieñ, to w celu wpisania adresu URL:
wystarczy nacisn¹æ na niej klawisz F2, wpisaæ adres URL i nacisn¹æ
klawisz enter (ßI).
VIII.2. Poruszanie siê po stronie WWW.
•
Po wyœwietlonej stronie WWW poruszamy siê za pomoc¹ kursorów pilota
lub klawiatury.
•
Jeœli na stronie WWW znajduj¹ siê jakieœ linki, to podczas przesuwania strony
znajd¹ siê one w ramce. Klikniêcie na link spowoduje jego uruchomienie.
VIII.3. Uruchamianie plików muzycznych i video.
Urz¹dzenie standardowo wyposa¿one jest w odtwarzacz plików muzycznych jak i filmów video.
Aby odtworzyæ dany plik znajduj¹cy siê na stronie WWW nale¿y klikn¹æ na niego i poczekaæ
¹¿ urz¹dzenie œci¹gnie go do swojej pamiêci. Podczas tego procesu plik odtwarzany jest z
przerwami. Po wgraniu pliku do pamiêci nale¿y klikn¹æ na niego jeszcze raz. Zostanie on
wtedy odtworzony prawid³owo.
IX . D a n e te c h n ic zn e .
VIDEO
•
65536 kolorów
•
rozdzielczoϾ 640x520 pikseli
AUDIO
•
wbudowany mikrofon
•
stereofoniczne wyjœcie audio poprzez wyjœcie SCART TV
SIEÆ
•
wbudowana karta sieciowa 10BaseT ze z³¹czem RJ45
PROCESOR I PAMIÊÆ
•
Procesor 66MHz STPC Consumer x86
•
8MB pamiêci dyskowej typu flash
•
8MB pamiêci RAM
JEDNOSTKA CENTRALNA
•
wymiary (szer x g³êb x wys): 235x157x43 mm
•
waga: 2,2 kg (komplet)
•
pobór mocy:
•
6,5 W podczas pracy
•
3 W w stanie czuwania
•
zakres temperatur pracy: 5-45?C
BEZPRZEWODOWA KLAWIATURA
•
wymiary (szer x g³êb x wys): 410x202x42 mm
•
waga: 500 g (z bateriami)
•
iloϾ klawiszy: 86
•
zasilanie: 2 baterie typu AA 1.5V
zasiêg: 5 metrów; k¹ty odchylania +/- 30?
•
