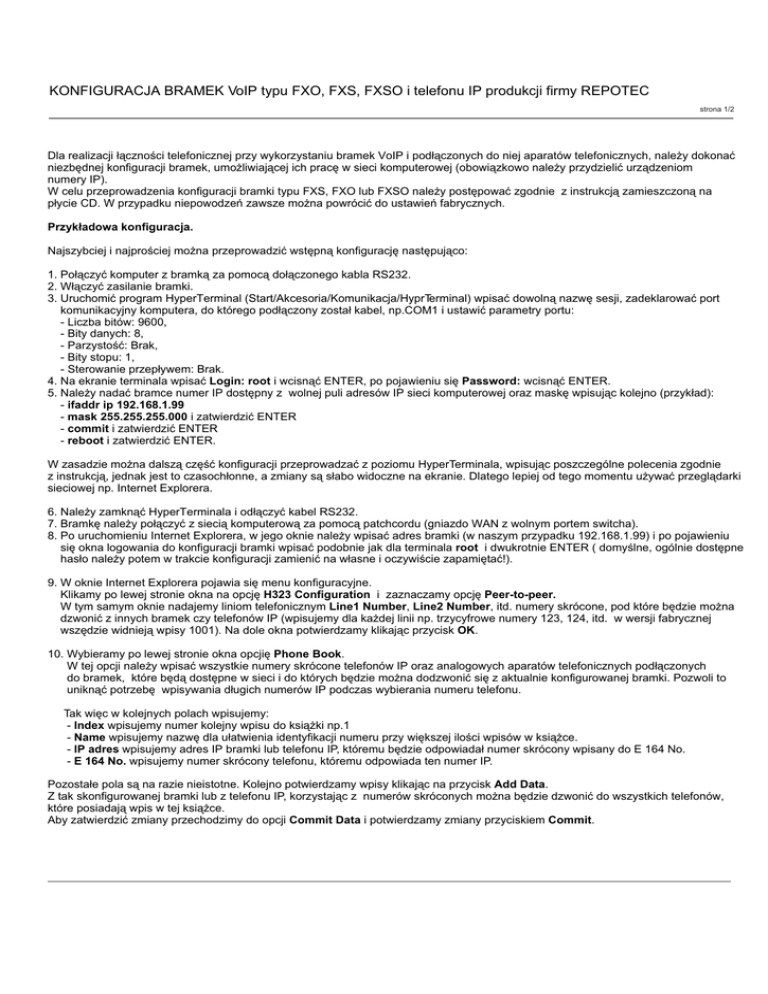

KONFIGURACJA BRAMEK VoIP typu FXO, FXS, FXSO i telefonu IP produkcji firmy REPOTEC
strona 1/2
Dla realizacji ³¹cznoœci telefonicznej przy wykorzystaniu bramek VoIP i pod³¹czonych do niej aparatów telefonicznych, nale¿y dokonaæ
niezbêdnej konfiguracji bramek, umo¿liwiaj¹cej ich pracê w sieci komputerowej (obowi¹zkowo nale¿y przydzieliæ urz¹dzeniom
numery IP).
W celu przeprowadzenia konfiguracji bramki typu FXS, FXO lub FXSO nale¿y postêpowaæ zgodnie z instrukcj¹ zamieszczon¹ na
p³ycie CD. W przypadku niepowodzeñ zawsze mo¿na powróciæ do ustawieñ fabrycznych.
Przyk³adowa konfiguracja.
Najszybciej i najproœciej mo¿na przeprowadziæ wstêpn¹ konfiguracjê nastêpuj¹co:
1. Po³¹czyæ komputer z bramk¹ za pomoc¹ do³¹czonego kabla RS232.
2. W³¹czyæ zasilanie bramki.
3. Uruchomiæ program HyperTerminal (Start/Akcesoria/Komunikacja/HyprTerminal) wpisaæ dowoln¹ nazwê sesji, zadeklarowaæ port
komunikacyjny komputera, do którego pod³¹czony zosta³ kabel, np.COM1 i ustawiæ parametry portu:
- Liczba bitów: 9600,
- Bity danych: 8,
- ParzystoϾ: Brak,
- Bity stopu: 1,
- Sterowanie przep³ywem: Brak.
4. Na ekranie terminala wpisaæ Login: root i wcisn¹æ ENTER, po pojawieniu siê Password: wcisn¹æ ENTER.
5. Nale¿y nadaæ bramce numer IP dostêpny z wolnej puli adresów IP sieci komputerowej oraz maskê wpisuj¹c kolejno (przyk³ad):
- ifaddr ip 192.168.1.99
- mask 255.255.255.000 i zatwierdziæ ENTER
- commit i zatwierdziæ ENTER
- reboot i zatwierdziæ ENTER.
W zasadzie mo¿na dalsz¹ czêœæ konfiguracji przeprowadzaæ z poziomu HyperTerminala, wpisuj¹c poszczególne polecenia zgodnie
z instrukcj¹, jednak jest to czasoch³onne, a zmiany s¹ s³abo widoczne na ekranie. Dlatego lepiej od tego momentu u¿ywaæ przegl¹darki
sieciowej np. Internet Explorera.
6. Nale¿y zamkn¹æ HyperTerminala i od³¹czyæ kabel RS232.
7. Bramkê nale¿y po³¹czyæ z sieci¹ komputerow¹ za pomoc¹ patchcordu (gniazdo WAN z wolnym portem switcha).
8. Po uruchomieniu Internet Explorera, w jego oknie nale¿y wpisaæ adres bramki (w naszym przypadku 192.168.1.99) i po pojawieniu
siê okna logowania do konfiguracji bramki wpisaæ podobnie jak dla terminala root i dwukrotnie ENTER ( domyœlne, ogólnie dostêpne
has³o nale¿y potem w trakcie konfiguracji zamieniæ na w³asne i oczywiœcie zapamiêtaæ!).
9. W oknie Internet Explorera pojawia siê menu konfiguracyjne.
Klikamy po lewej stronie okna na opcjê H323 Configuration i zaznaczamy opcjê Peer-to-peer.
W tym samym oknie nadajemy liniom telefonicznym Line1 Number, Line2 Number, itd. numery skrócone, pod które bêdzie mo¿na
dzwoniæ z innych bramek czy telefonów IP (wpisujemy dla ka¿dej linii np. trzycyfrowe numery 123, 124, itd. w wersji fabrycznej
wszêdzie widniej¹ wpisy 1001). Na dole okna potwierdzamy klikaj¹c przycisk OK.
10. Wybieramy po lewej stronie okna opcjiê Phone Book.
W tej opcji nale¿y wpisaæ wszystkie numery skrócone telefonów IP oraz analogowych aparatów telefonicznych pod³¹czonych
do bramek, które bêd¹ dostêpne w sieci i do których bêdzie mo¿na dodzwoniæ siê z aktualnie konfigurowanej bramki. Pozwoli to
unikn¹æ potrzebê wpisywania d³ugich numerów IP podczas wybierania numeru telefonu.
Tak wiêc w kolejnych polach wpisujemy:
- Index wpisujemy numer kolejny wpisu do ksi¹¿ki np.1
- Name wpisujemy nazwê dla u³atwienia identyfikacji numeru przy wiêkszej iloœci wpisów w ksi¹¿ce.
- IP adres wpisujemy adres IP bramki lub telefonu IP, któremu bêdzie odpowiada³ numer skrócony wpisany do E 164 No.
- E 164 No. wpisujemy numer skrócony telefonu, któremu odpowiada ten numer IP.
Pozosta³e pola s¹ na razie nieistotne. Kolejno potwierdzamy wpisy klikaj¹c na przycisk Add Data.
Z tak skonfigurowanej bramki lub z telefonu IP, korzystaj¹c z numerów skróconych mo¿na bêdzie dzwoniæ do wszystkich telefonów,
które posiadaj¹ wpis w tej ksi¹¿ce.
Aby zatwierdziæ zmiany przechodzimy do opcji Commit Data i potwierdzamy zmiany przyciskiem Commit.
KONFIGURACJA BRAMEK VoIP typu FXO, FXS, FXSO i telefonu IP produkcji firmy REPOTEC
strona 2/2
11. Na koniec przechodzimy do opcji Reeboot System i restartujemy bramkê.
Tak skonfigurowana bramka czy telefon umo¿liwia proste wykorzystanie po³¹czeñ pomiêdzy urz¹dzeniami VoIP w lokalnej sieci
komputerowej.
W przypadku telefonów IP, które nie posiadaj¹ z³¹cza RS232, wstêpn¹ konfiguracjê i nadanie numeru IP przeprowadza siê za
pomoc¹ klawiszy.
Wybieraj¹c klawisz Strza³ka w prawo pojawi siê na wyœwietlaczu:
1.System configuration. Nacisn¹æ klawisz OK i pojawi siê Please enter Password.
Nacisn¹æ kolejno: klawisz Transfer i dwukrotnie klawisz 9 (domyœlnym has³em jest ma³e „x”) i potwierdziæ klawiszem OK.
Pojawia siê 1.Connect Configuration, wciskamy klawisz OK, pojawia siê 01.IP Adres potwierdzamy klawiszem OK i wpisujemy
z klawiatury numer IP dla tego telefonu. Zatwierdzamy klawiszem OK.
Przez kolejne u¿ycie klawisza Strza³ka w prawo wybieramy pozycjê 02. Subnet Mask .
Po zatwierdzeniu numeru klawiszem OK cofamy siê o jeden poziom za pomoc¹ klawisz C i przechodzimy do pozycji 6.Reboot
i zatwierdzamy klawiszem OK.
Dalszy ci¹g konfiguracji przeprowadzamy za pomoc¹ przegladarki internetowej (wpisuj¹c wczeœniej wprowadzony adres IP).
Mo¿na dokonywaæ wpisów z klawiatury telefonu lecz konfiguracja ze strony www jest bardziej przystêpna i przejrzysta.
Po uzupe³nieniu Phone Book we wszystkich bramkach mo¿na dokonywaæ po³aczeñ VoIP.
Pe³ny opis opcji konfiguracji bramek i telefonów IP jest przedstawiony w plikach zapisanych na p³ycie CD do³¹czonej do urzadzenia
VoIP.
