OPIS SAB

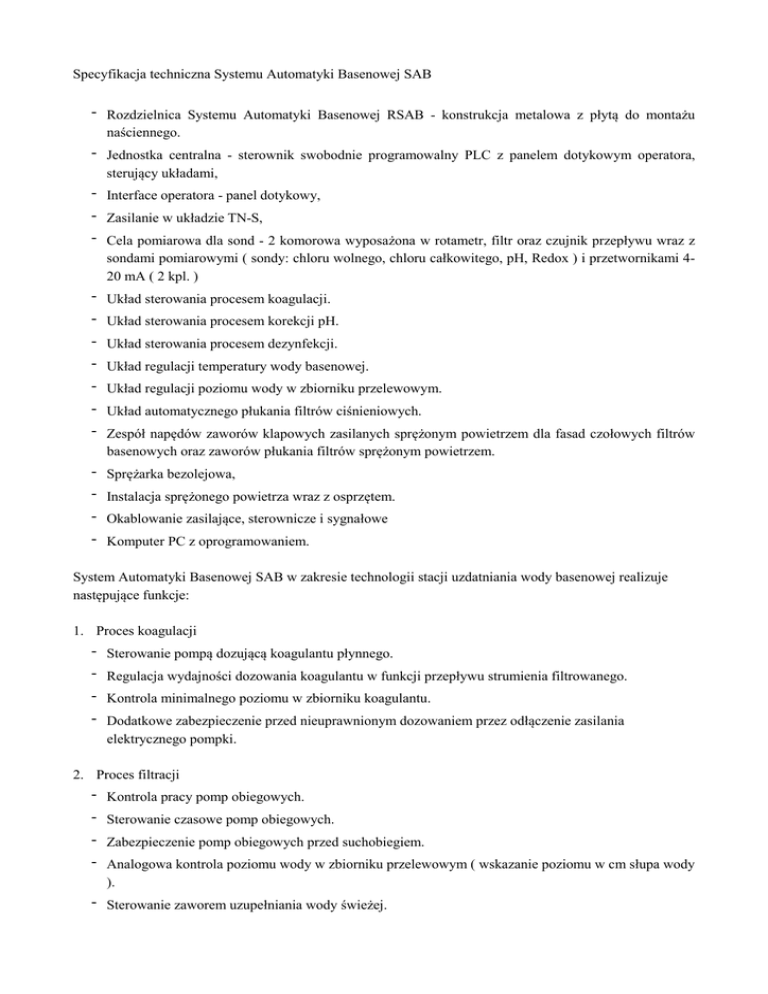

Specyfikacja techniczna Systemu Automatyki Basenowej SAB
- Rozdzielnica Systemu Automatyki Basenowej RSAB - konstrukcja metalowa z płytą do montażu
naściennego.
- Jednostka centralna - sterownik swobodnie programowalny PLC z panelem dotykowym operatora,
sterujący układami,
- Interface operatora - panel dotykowy,
- Zasilanie w układzie TN-S,
- Cela pomiarowa dla sond - 2 komorowa wyposażona w rotametr, filtr oraz czujnik przepływu wraz z
sondami pomiarowymi ( sondy: chloru wolnego, chloru całkowitego, pH, Redox ) i przetwornikami 420 mA ( 2 kpl. )
-
Układ sterowania procesem koagulacji.
-
Sprężarka bezolejowa,
Układ sterowania procesem korekcji pH.
Układ sterowania procesem dezynfekcji.
Układ regulacji temperatury wody basenowej.
Układ regulacji poziomu wody w zbiorniku przelewowym.
Układ automatycznego płukania filtrów ciśnieniowych.
Zespół napędów zaworów klapowych zasilanych sprężonym powietrzem dla fasad czołowych filtrów
basenowych oraz zaworów płukania filtrów sprężonym powietrzem.
Instalacja sprężonego powietrza wraz z osprzętem.
Okablowanie zasilające, sterownicze i sygnałowe
Komputer PC z oprogramowaniem.
System Automatyki Basenowej SAB w zakresie technologii stacji uzdatniania wody basenowej realizuje
następujące funkcje:
1. Proces koagulacji
-
Sterowanie pompą dozującą koagulantu płynnego.
Regulacja wydajności dozowania koagulantu w funkcji przepływu strumienia filtrowanego.
Kontrola minimalnego poziomu w zbiorniku koagulantu.
Dodatkowe zabezpieczenie przed nieuprawnionym dozowaniem przez odłączenie zasilania
elektrycznego pompki.
2. Proces filtracji
-
Kontrola pracy pomp obiegowych.
Sterowanie czasowe pomp obiegowych.
Zabezpieczenie pomp obiegowych przed suchobiegiem.
Analogowa kontrola poziomu wody w zbiorniku przelewowym ( wskazanie poziomu w cm słupa wody
).
- Sterowanie zaworem uzupełniania wody świeżej.
- Kontrola zużycia wody na potrzeby technologii ( dobowe oraz miesięczne ) wymaga zamontowania
wodomierza z impulsatorem po stronie instalacji technologicznej - wodomierz nie jest w zakresie
dostawy automatyki.
- Kontrola zużycia energii elektryczne na potrzeby technologii basenowej.
3. Proces uzdatniania
- Pomiar i regulacja parametrów fizykochemicznych wody, takich jak chlor wolny, pH ( regulacja P/PI,
sterowanie impulsowe, PWM, ON-OFF, sterowanie dowolnym dozownikiem dezynfekcji ).
-
Pomiar potencjału Redox.
Kontrola stopnia zużycia sond pomiarowych.
Kontrola przepływu wody basenowej przez celę pomiarową.
Kontrola poziomów w zbiornikach korektora pH i dezynfekatora.
Ręczne sterowanie dozownikami z poziomu panelu operatorskiego np. w przypadku awarii sond lub
układów pomiarowych.
- Odłączenie zasilania elektrycznego dozowników w przypadku stanu alarmowego
- Indywidualne nastawy sterowania oddzielnie dla każdego dozownika - funkcja pozwala na
Zmniejszenie ilości załączeń co proporcjonalnie przekłada się na zwiększenie czasu eksploatacji
urządzenia.
- Sterowanie pracą urządzenia ozonatora.
4. Proces podgrzewania wody basenowej
-
Pomiar i regulacja temperatury wody w basenie.
Sterowanie ręczne i automatyczne napędami układu podgrzewania wody.
Sterowanie odzyskiem ciepła z OZE ( kolektory słoneczne, pompy ciepła ).
Schłodzenie okresowe np. dla ograniczenia start ciepła w nocy.
Kontrola współczynnika jednoczesności dla zabezpieczenia przed przekroczeniem mocy.
maksymalnej.
- Kontrola zużycia energii cieplnej na potrzeby.
- Kontrola zużycia energii cieplnej na potrzeby technologii basenowej ( dobowe oraz miesięczne ),
wymaga opomiarowania instalacji - opomiarowanie jest poza zakresem automatyki.
5. Funkcje dodatkowe
- Podwójna blokada przez wyłączenie sterownika i odłączenie zasilania dozowników w przypadku
stanów alarmowych.
Integralną częścią SAB jest rozdzielnica elektryczna RTB, której podstawową funkcją jest rozdział zasilania,
zabezpieczenie przeciw-przeciążeniowe, przeciw-zwarciowe, przeciw-porażeniowe napędów i urządzeń.
Ponadto rozdzielnica elektryczna RTB uwzględniają dodatkowe założenia, dzięki którym SAB realizuje takie
funkcje jak:
- Sterowanie pracą pomp obiegowych.
- Sterowanie pracą dmuchawy technologicznej.
- Kontrolę efektywności procesu płukania filtrów oraz harmonogramu ich płukania.
- Zabezpieczenie przed samoczynnym rozruchem.
W skład kompletnego Systemu Automatyki Basenowej SAB wchodzą:
- Rozdzielnica sterownika SAB wraz z panelem operatorskim
- Rozdzielnica elektryczna RTB ( opcjonalnie we wspólnej obudowie z SAB w zależności od miejsca
montażu ).
-
Oprogramowanie układu SAB
Naczynie pomiarowe - cela 2 komorowa, wyposażona w filtr, czujnik przepływu, rotametr ( 2 kpl. ).
Sonda pomiaru chloru wolnego z przetwornikiem.
Sonda pomiaru chloru całkowitego z przetwornikiem.
Sonda pomiaru pH z przetwornikiem.
Sonda pomiaru Redox z przetwornikiem
Moduł regulatora temperatury wyposażony w czujnik z przetwornikiem, układ do sterowania napędem
regulacyjnym wymiennika.
- Moduł regulatora poziomu wyposażony w przetwornik poziomu wody oraz napęd uzupełniania wody
świeżej.
-
Układ kontroli poziomu w zbiorniku koagulantu - lanca ssawna z czujnikiem poziomu minimalnego.
Układ kontroli poziomu w zbiorniku korektora pH - lanca ssawna z czujnikiem poziomu minimalnego.
Układ kontroli poziomu w zbiorniku NaOCl - lanca ssawna z czujnikiem poziomu minimalnego
Stanowisko komputerowa do wizualizacji i archiwizacji danych ( komputer PC + oprogramowanie )
Sprężarka bezolejowa z reduktorem
Napędy zaworów klapowych fasad czołowych filtrów basenowych oraz zaworów dmuchawy
technologicznej.
- Instalacja sprężonego powietrza.
- Komplet okablowania zasilającego, sterowniczego i sygnałowego łączącego urządzenia technologiczne z
SAB
CELA POMIAROWA + SONDY POMIAROWE - OPIS
Przepływowa cela pomiarowa – podwójna, otwarta: ( 2 KPL. )
- przepływ próbki ( wolny wypływ ) ok. 30l/h (min. 12l/h)
- ciśnienie wody: 0…1 bar
- zakres temperatur pracy: 0…50 st. C
- przystosowana do zamontowania elektrod: chloru, pH, ORP
- przystosowana do montażu czujnika przepływu
- materiały: PVC, , poliwęglan, materiały i uszczelnienia odporne na warunki pracy
- przyłącza: WEJ wężyk 6x8 mm PE, WYJ: choinka na wężyk ØWEW 12 mm
Dodatkowo zestaw zawiera :
- filtr próbki 80um z wymiennymi wkładami
- optyczny czujnik przepływu (2 szt.)
- rotametr z zaworem odcinającym 0-700ml/min
Elektroda chloru wolnego ( 1 KPL. )
- pomiar Cl2 (jako sumy HOCl i OCl-) w zakresie 0,01 - 2mg/l (ppm)
- powtarzalność: <5% zakresu pomiarowego
- stabilność: -2% na miesiąc
- kompensacja temperatury: automatyczna, wbudowany czujnik
- zakres pH: 4…9
- zakres temperatur pracy: 0…50⁰C
- dopuszczalne nadciśnienie: 0,5 bar
- materiały: PVC, Viton, stal nierdzewna, materiały i uszczelnienia odporne na warunki pracy
- sygnał: 4-20mA pasywny (wymaga zasilania), 8mA/ppm, nieskalibrowany
- połączenie: 2 przewodowe (kabel 2x0,34mm2, 3mb, w osłonie PVC)
- zasilanie: 12…30V DC, maks. 20mA
- wymiary: Ø25 x 220mm
W komplecie:
- nasadka z membraną półprzepuszczalną
- pojemnik z elektrolitem (100ml, na ok. 5 wymian)
- papier wodny do czyszczenia
Wymagania konserwacyjne:
- wymiana elektrolitu: 3-6 miesięcy
- wymiana membrany: 12-18 miesięcy
- kalibracja: zależnie od wymaganej dokładności pomiaru,
1 / tydzień…1 / miesiąc
Elektroda chloru całkowitego ( 1 KPL. )
- pomiar chloru całkowitego (jako sumę chloru wolnego i chloramin) w zakresie 0-5mg/l (ppm)
- powtarzalność: <5% zakresu pomiarowego
- stabilność: -2% na miesiąc
- kompensacja temperatury: automatyczna, wbudowany czujnik
- zakres pH: 4…12
- zakres temperatur pracy: 5…45⁰C
- dopuszczalne nadciśnienie: 0,5 bar
- sygnał: 4-20mA pasywny (wymaga zasilania), 3,2mA/ppm, nieskalibrowany
- połączenie: 2 przewodowe (kabel 2x0,34mm2, 3mb, w osłonie PVC)
- zasilanie: 12…30V DC, maks. 20mA
- materiały: PVC, silikon, poliwęglan, stal nierdzewna, materiały i uszczelnienia odporne na warunki pracy
- wymiary: Ø25 x 220mm
W komplecie:
- nasadka z membraną półprzepuszczalną
- pojemnik z elektrolitem (100ml, na ok. 5 wymian)
- papier wodny do czyszczenia
Wymagania konserwacyjne:
- wymiana elektrolitu: 3-6 miesięcy
- wymiana membrany: 12-18 miesięcy
- kalibracja: zależnie od wymaganej dokładności pomiaru, 1 / tydzień…1 / miesiąc
Elektroda pomiaru pH z pomiarem temperatury ( 1 KPL. )
- elektroda zespolona: pomiarowa + referencyjna
- czujnik temperatury: PT100
- zakres pH: 0…14
- nachylenie: 95…102%
- zakres ciśnień: 0-10 bar
- dryft: <0,01pH/h
- powtarzalność: <0,01pH
- czas odpowiedzi T95: <5s
- zakres temperatur: 0…90°C
- bez kompensacji temperatury
- sygnał: ±1000mV, <200MΩ (56mV/pH)
- kabel: 3m, 2 przewodowy koncentryczny w osłonie PVC
- wymiary/ przyłącza: Ø25 x 125mm, 2x gwint ¾” BSP
Wymagania konserwacyjne:
- kalibracja: zależnie od wymaganej dokładności pomiaru
Elektroda Redox ( 1 KPL. )
- elektroda platynowa
- elektroda referencyjna: opatentowane rozwiązanie
- zakres pomiarowy: od -1999 do +1999mV
- nachylenie: 95…102%
- zakres ciśnień: 0-10 bar
- dryft: <0,1mV/h
- powtarzalność: <0,1mV
- czas odpowiedzi T95: <5s
- sygnał: ±2000mV, < 150 MΩ
- długość kabla: 3m
- wymiary/ przyłącza: Ø26,5 x 145mm, 2x gwint ¾” BSP
- zakres temperatur: 0…90°C
- szacowana żywotność: 12-18 miesięcy
Wymagania konserwacyjne:
- kalibracja: zależnie od wymaganej dokładności pomiaru
