PB Inst. wod-kan - opis

INSTALACJE WODNO - KANALIZACYJNE
Wielofunkcyjny budynek użyteczności publicznej w miejscowości Suchacz
m. Suchacz, gm. Tolkmicko, dz. nr 88/22

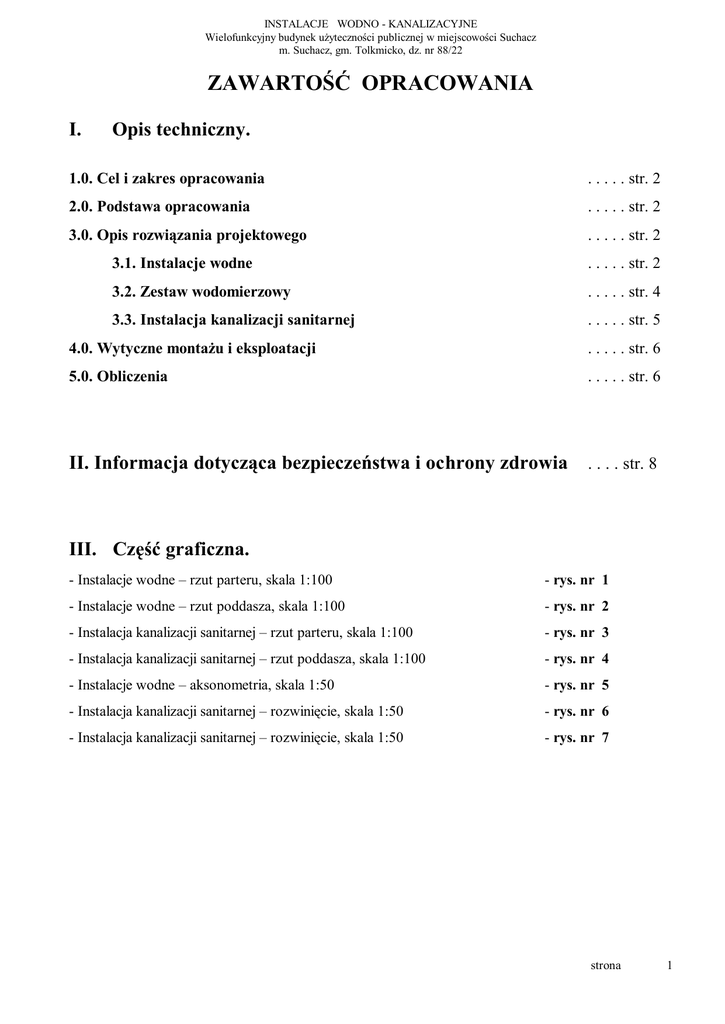

ZAWARTOŚĆ OPRACOWANIA
I.
Opis techniczny.
1.0. Cel i zakres opracowania
. . . . . str. 2
2.0. Podstawa opracowania
. . . . . str. 2
3.0. Opis rozwiązania projektowego
. . . . . str. 2
3.1. Instalacje wodne
. . . . . str. 2
3.2. Zestaw wodomierzowy
. . . . . str. 4
3.3. Instalacja kanalizacji sanitarnej
. . . . . str. 5
4.0. Wytyczne montażu i eksploatacji
. . . . . str. 6
5.0. Obliczenia
. . . . . str. 6
II. Informacja dotycząca bezpieczeństwa i ochrony zdrowia
. . . . str. 8
III. Część graficzna.
- Instalacje wodne – rzut parteru, skala 1:100
- rys. nr 1
- Instalacje wodne – rzut poddasza, skala 1:100
- rys. nr 2
- Instalacja kanalizacji sanitarnej – rzut parteru, skala 1:100
- rys. nr 3
- Instalacja kanalizacji sanitarnej – rzut poddasza, skala 1:100
- rys. nr 4
- Instalacje wodne – aksonometria, skala 1:50
- rys. nr 5
- Instalacja kanalizacji sanitarnej – rozwinięcie, skala 1:50
- rys. nr 6
- Instalacja kanalizacji sanitarnej – rozwinięcie, skala 1:50
- rys. nr 7
strona
1
INSTALACJE WODNO - KANALIZACYJNE
Wielofunkcyjny budynek użyteczności publicznej w miejscowości Suchacz
m. Suchacz, gm. Tolkmicko, dz. nr 88/22
I. OPIS TECHNICZNY.
1.0. Cel i zakres opracowania.
Celem opracowania jest projekt instalacji wewnętrznych wody zimnej, ciepłej i hydrantowej
oraz kanalizacji sanitarnej w wielofunkcyjnym budynku użyteczności publicznej w miejscowości
Suchacz, gm. Tolkmicko, dz. nr 88/22.
Zakres opracowania obejmuje projekt budowlany instalacji wodociągowej i kanalizacji
sanitarnej.
Projekt przyłączy wodno-kanalizacyjnych do budynku stanowi oddzielne opracowanie.
2.0. Podstawa opracowania.
- Projekt architektoniczny wielofunkcyjnego budynku użyteczności publicznej w m. Suchacz;
- Warunki techniczne przyłączenia do sieci wodociągowej i kanalizacyjnej L.dz./1359/2011 wydane
przez Zakład Gospodarki Wodno-Ściekowe w Tolkicku w dniu 19.10.2011 r.
- Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków
technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. nr 75, poz. 690
z późniejszymi zmianami);
- Rozporządzenie Ministra Infrastruktury z dn. 03.07.2003 r. w sprawie szczegółowego zakresu
i formy projektu budowlanego (Dz.U. Nr 120, poz. 1133 z późniejszymi zmianami);
- Warunki techniczne wykonania i odbioru rurociągów z tworzyw sztucznych - Warszawa 1994r.
- Plan sytuacyjno-wysokościowy w skali 1:500;
- Wizje lokalne w terenie;
- Obowiązujące normy i przepisy branżowe.
3.0. Opis rozwiązania projektowego.
3.1. Instalacje wodne.
Na wejściu przyłącza wodociągowego o budynku zaprojektowano zestaw wodomierzowy.
Dobór i zestawienie urządzeń wchodzących w skład zestawu wodomierzowego wg pkt. 3.2. niniejszego
opisu.
Przewody instalacji wody zimnej i ciepłej oraz hydrantowej wewnątrz budynku zaprojektowano
z rur miedzianych, łączonych za pomocą lutowania. Połączenia rur i armatury za pomocą kształtek
gwintowanych.
Przewody wody zimnej i ciepłej należy prowadzić w bruzdach ściennych. Przewody ułożone w
bruzdach zaizolować otulinami gr. min. 6mm (dla wody zimnej) i min 9mm (dla wody ciepłej) dla
instalacji podtynkowych.
strona
2
INSTALACJE WODNO - KANALIZACYJNE
Wielofunkcyjny budynek użyteczności publicznej w miejscowości Suchacz
m. Suchacz, gm. Tolkmicko, dz. nr 88/22
Średnice rur pokazano na rzutach kondygnacji (rys. nr 1 i 2) oraz aksonometrii instalacji (rys. nr
5).
Źródło ciepłej wody stanowić będą:
- elektryczny pojemnościowy ogrzewacz wody VIKING E120 o poj. 120l, mocy 2,0kW, 230V – 1 szt.
- elektryczne ogrzewacze pojemnościowe nadumywalkowe, bezciśnieniowe OW-5B+ o poj. 5l o mocy
1,5kW, 230V z baterią trójdrożną dla umywalek – 4 szt.
- elektryczne przepływowe ogrzewacze jednofazowe serii VORTEX INSTANT-6P prysznicowe o
mocy 5,0kW, 230V – 6 szt.
Ogrzewacz VIKING montować na typowym wsporniku do podgrzewaczy prod. BIAWAR.
Na podejściu instalacji wody zimnej do ogrzewaczy oraz wyjściu ciepłej wody z ogrzewacza
E120 zamontować zawory odcinające dn=15mm.
Połączenia przewodów z armaturą wykonać przy pomocy złączek gwintowanych.
Przejścia przewodów przez przegrody budowlane wykonać w tulejach ochronnych, stalowych
umożliwiających swobodne przemieszczanie się przewodu w ścianie. Przestrzeń między tuleją a
przewodem wypełnić masą plastyczną. W obszarze tulei nie wykonywać połączeń na przewodzie.
Przewody poziome prowadzić ze spadkiem 0,3% w kierunku przyłącza zewnętrznego.
Przewody mocować do ścian za pomocą uchwytów z wkładką gumową.
Na podejściach do płuczek zbiornikowych zamontować zaworki kątowe, odcinające dn=15mm.
Na każdej kondygnacji budynku zaprojektowano hydranty przeciwpożarowe wewnętrzne na
wąż półsztywny
25mm długości 30m w szafce typ HW-25N/W-30 SLIM GREEN.
Po zakończeniu montażu wszystkich urządzeń i armatury należy sprawdzić kompletność i
prawidłowość wykonania i działania urządzeń zabezpieczających.
Instalację należy przepłukać i poddać próbie szczelności (ciśnienie próbne 0,4 MPa) oraz
przeprowadzić dezynfekcję.
Płukanie instalacji należy wykonywać w celu usunięcia zanieczyszczeń montażowych, w
szczególności pozostałości w miejscach połączeń gwintowanych. Płukanie instalacji należy
przeprowadzić silnym strumieniem wody filtrowanej, przy najwyższym ciśnieniu dyspozycyjnym na
dopływie, przy całkowicie otwartych wszystkich zaworach. W przypadku konieczności opróżnienia
instalacji zaleca się przedmuchanie powietrzem w celu osuszenia. Osuszona instalacja powinna być
zamknięta.
Instalację uważa się za szczelną, jeśli w ciągu 20 min. trwania próby manometr kontrolny nie
wykaże spadku ciśnienia. Badanie szczelności należy przeprowadzać przed zaizolowaniem
i zamurowaniem elementów instalacji.
strona
3
INSTALACJE WODNO - KANALIZACYJNE
Wielofunkcyjny budynek użyteczności publicznej w miejscowości Suchacz
m. Suchacz, gm. Tolkmicko, dz. nr 88/22
Montaż instalacji technologicznych i sanitarnych wykonać zgodnie z „Warunkami Technicznymi
Wykonania
i
Odbioru
Robót
Budowlano-Montażowych”
-
tom
I
i
II
oraz
zgodnie
z obowiązującymi przepisami BHP i p.poż.
UWAGA:
Wszystkie urządzenia wymagające podłączenia do instalacji wody zimnej podłączyć zgodnie z
DTR dostarczoną przez producenta.
3.2. Zestaw wodomierzowy.
Wodomierze dobrano na podstawie PN-92/B-01706 “Instalacje wodociągowe. Wymagania
w projektowaniu”.
Ustalenie ilości i rodzaju punktów czerpalnych w jednym budynku:
Ilość
Punkt czerpalny
umywalka
miska ustępowa – płuczka zbiornikowa
zlewozmywak, zlew
natrysk
pisuar
zawór czerpalny 15mm
qn = 8
0,14 + 8
0,13 + 1
0,14 + 6
Wypływ Normatywny
8 szt.
8 szt.
1 szt.
6 szt.
2 szt.
2 szt.
0,3 + 2
0,07 + 0,07 dm3/s
0,13 dm3/s
0,07 + 0,07 dm3/s
0,15 + 0,15 dm3/s
0,1 dm3/s
0,15 dm3/s
0,15 = 4,6 dm3/s
0,1 + 2
Przepływ obliczeniowy ustalono, dla budynków dla których
20 dm /s, na podstawie wzoru:
qn jest mniejsza bądź równa
3
q = 0,682 * ( qn) 0, 45 - 0,14
gdzie:
q – przepływ obliczeniowy, dm3/s;
qn – normatywny wypływ z punktów czerpalnych, dm3/s.
q = 0,682 * (4,6) 0, 45 - 0,14 = 1,22 dm3/s
Dobór wodomierza:
Obliczeniowy przepływ wody q dla budynku wynosi q = 1,22 dm3/s
Umowny przepływ obliczeniowy dla wodomierza Qw = 2 * q = 2 * 1,22 = 2,44 dm3/s
Dobrano wodomierz jednostrumieniowy typ JS-6 dn=25mm którego qp = 6,0 m3/h.
W skład każdego zestawu wchodzą:
zawór odcinający grzybkowy dn=32mm,
wodomierz jednostrumieniowy typu JS-6 dn=25mm,
strona
4
INSTALACJE WODNO - KANALIZACYJNE
Wielofunkcyjny budynek użyteczności publicznej w miejscowości Suchacz
m. Suchacz, gm. Tolkmicko, dz. nr 88/22
zawór odcinający grzybkowy z funkcją odwodnienia dn=32mm,
zawór zwrotny, antyskażeniowy EA251 dn=32mm.
Zestawy wodomierzowe zamontować na konsoli wodomierzowej.
Na odejściu do instalacji hydrantowej zamontować zawór zwrotny, antyskażeniowy gwintowany
EA251 dn=32mm.
Połączenia armatury z instalacją za pomocą złączek mosiężnych, gwintowanych.
3.3. Instalacja kanalizacji sanitarnej
Projektuje się odprowadzenie ścieków bytowo-gospodarczych z instalacji kanalizacji sanitarnej,
za pośrednictwem przykanalika sanitarnego do zewnętrznej sieci kanalizacyjnej (przykanalik stanowi
przedmiot oddzielnego opracowania).
Instalację kanalizacyjną wewnętrzną wykonać z rur kielichowych PVC łączonych na wcisk na
uszczelkę gumową.
Na wyjściu instalacji z budynku zaprojektowano studzienki z kręgów betonowych
1000mm z
włazami kanałowymi żeliwnym na obciążenie 25t prod. Stąporków, posiadającym certyfikat zgodności z
PN-93/H-74124. Pod płyty nastudzienne zastosować pierścienie odciążające żelbetowe.
Przejścia rur PVC przez ściany studzienek betonowych wykonać w tulejach przejściowych
– przejściach szczelnych przez ściany.
Przewody odprowadzające, poziome prowadzone pod posadzką parteru wykonać z rur PVC o
średnicach de160mm do pionów oraz de 110mm do wpustów podłogowych, zachowując normatywne
spadki na poszczególnych odcinkach zgodne z rysunkami nr 6 i 7 (rozwinięcia instalacji kanalizacyjnej)
oraz z aktualnymi wymaganiami branżowymi.
Przewody kanalizacyjne mocować do ścian za pomocą uchwytów z wkładką gumową.
Przejścia pionów przez stropy oraz ściany budynku wykonać w tulejach ochronnych, stalowych
z wypełnieniem masą plastyczną.
Przy przejściu przewodów odprowadzających poziomych w piony montować redukcje PVC de
160/110mm i de 160/75 (pion K6).
W dolnej części pionów kanalizacyjnych zamontować rewizje (czyszczaki) PVC.
Piony K1, K2, K3, K4, K5 wyprowadzić ponad dach i zakończyć rurą wywiewną PVC
110/160mm. Pion K6 zakończyć zaworem napowietrzająco-odpowietrzającym do rur PVC de 75mm.
Przewody prowadzone po ścianach oraz piony obudować płytami gipsowo-kartonowymi gr.
12,5mm. Przewody prowadzone w obudowie zabezpieczyć otuliną z pianki poliuretanowej gr. min.
5mm, przeciwszumową.
Podejścia wykonać: od umywalek, zlewozmywaku i pisuaru rurą PVC de 50mm, od muszli
strona
5
INSTALACJE WODNO - KANALIZACYJNE
Wielofunkcyjny budynek użyteczności publicznej w miejscowości Suchacz
m. Suchacz, gm. Tolkmicko, dz. nr 88/22
ustępowej i wpustów podłogowych - rurą PVC de 110mm.
W pomieszczeniach kotłowni oraz WC męskiego i dla niepełnosprawnych zamontować wpusty
żeliwne, podłogowe d=100mm z zabezpieczeniem przeciwcofkowym i przeciwzapachowym.
Montaż instalacji technologicznych i sanitarnych wykonać zgodnie z „Warunkami Technicznymi
Wykonania
i
Odbioru
Robót
Budowlano-Montażowych”
-
tom
I
i
II
oraz
zgodnie
z obowiązującymi przepisami BHP i p.poż.
4.0. Wytyczne montażu i eksploatacji.
Wymiary sprawdzić na budowie !
Prace montażowe instalacji sanitarnych wykonać zgodnie z „Warunkami technicznymi
wykonania i odbioru robót budowlano-montażowych” tom I i II oraz zgodnie z obowiązującymi
przepisami BHP i p.poż.
Połączenia wyrównawcze instalacji wykonać zgodnie z P.B. branży elektrycznej.
Poszczególne instalacje poddać próbie ciśnienia wg obowiązujących przepisów i wytycznych
producentów materiałów.
Nie przekuwać żadnych elementów konstrukcyjnych bez wcześniejszego uzgodnienia tego
zamiaru z kierownikiem budowy.
Przy przejściach przewodów przez ściany konstrukcyjne oraz stropy stosować tuleje ochronne,
stalowe.
Podane w niniejszym opracowaniu elementy i urządzenia należy traktować jako
proponowane. Dopuszcza się montaż innych elementów i urządzeń spełniających wymagania
projektu.
Wszystkie otwory w stropach wykonać pomiędzy elementami konstrukcyjnym – belkami
żelbetowymi.
5.0. Obliczenia.
Bilans zapotrzebowania na wodę obliczono wg poniższych norm:
- na cele sanitarno-higieniczne Q = 15 l/1 osob.
- przyjęto, że ze świetlicy korzystać będzie 20 osób
Średniodobowe zużycie wody wynosi:
Qśrd = 20
15 = 600 l/d = 0,3 m3/d
strona
6
INSTALACJE WODNO - KANALIZACYJNE
Wielofunkcyjny budynek użyteczności publicznej w miejscowości Suchacz
m. Suchacz, gm. Tolkmicko, dz. nr 88/22
Ilość odprowadzanych ścieków przyjęto w wysokości 95% zapotrzebowania na wodę, czyli
QŚCI. = 0,95 * Qśrd
QŚCI. = 0,95 * 0,6 = 0,285 m3/d
Opracował:
mgr inż. Tomasz N. Zieliński
strona
7
INSTALACJE WODNO - KANALIZACYJNE
Wielofunkcyjny budynek użyteczności publicznej w miejscowości Suchacz
m. Suchacz, gm. Tolkmicko, dz. nr 88/22
INFORMACJA DOTYCZĄCA
BEZPIECZEŃSTWA I OCHRONY ZDROWIA
„BiOZ”
INSTALACJE
WODNO-KANALIZACYJNE
Obiekt:
Wielofunkcyjny budynek użyteczności publicznej w
miejscowości Suchacz
Adres:
m. Suchacz, gm. Tolkmicko
dz. nr 88/22
Inwestor:
Urząd Miasta i Gminy Tolkmicku
82-340 Tolkmicko, ul. Portowa 2
Opracował:
mgr inż. Tomasz N. Zieliński
upr. ZAP/0149/POOS/05
nr ZAP/IS/0040/06
Koszalin, 2 grudnia 2011 r.
strona
8
INSTALACJE WODNO - KANALIZACYJNE
Wielofunkcyjny budynek użyteczności publicznej w miejscowości Suchacz
m. Suchacz, gm. Tolkmicko, dz. nr 88/22
I. Nazwa i adres obiektu budowlanego.
1.1 Nazwa i adres:
Wielofunkcyjny budynek użyteczności publicznej w m. Suchacz, gm. Tolkmicko, dz. nr
88/22.
1.2 Inwestor:
Urząd Miasta i Gminy w Tolkmicku, 82-340 Tolkmicko, ul. Portowa 2
II. Opis zamierzenia budowlanego.
2.1. Zakres robót dla całego zamierzenia oraz kolejność realizacji poszczególnych elementów:
montaż instalacji wodociągowej z rur miedzianych,
montaż instalacji kanalizacji sanitarnej z rur PVC,
montaż armatury i przyborów sanitarnych ,
próby i uruchomienie instalacji.
2.2. Wykaz istniejących budynków podlegających adaptacji lub rozbiórce :
nie przewiduje się adaptacji i rozbiórki istniejących budynków.
2.3. Elementy zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i
zdrowia ludzi.
roboty budowlane prowadzone będą na terenie wielofunkcyjnego budynku użyteczności
publicznej,
żaden z elementów zagospodarowania działki nie stwarza zagrożenia bezpieczeństwa zdrowia
i ludzi.
2.4. Informacje dotyczące przewidywanych zagrożeń występujących podczas realizacji robót
budowlanych, określające skalę i rodzaj zagrożeń oraz miejsc ich występowania.
osoby zatrudnione przy montażu instalacji wodno-kanalizacyjnych powinny być przeszkolone w
zakresie eksploatacji urządzeń elektrycznych do 1 kV oraz cieplnych urządzeń energetycznych
oraz posiadać stosowne uprawnienia,
transport ręczny materiałów instalacyjnych przewidzianych do wbudowania wykonywać w
rękawicach ochronnych, w odpowiedniej obsadzie osobowej, zapewniającej dźwiganie zgodnie
z normami i z zachowaniem zasad bezpieczeństwa pracy,
materiały do wbudowania muszą być składowane w wyznaczonych miejscach,
strona
9
INSTALACJE WODNO - KANALIZACYJNE
Wielofunkcyjny budynek użyteczności publicznej w miejscowości Suchacz
m. Suchacz, gm. Tolkmicko, dz. nr 88/22
niedopuszczalne jest składowanie materiałów w przejściach, dojściach i drogach ewakuacyjnych,
zachowywać wymagane odległości od innych instalacji i przegród budowlanych.
2.5. Informacja o wydzieleniu i oznakowaniu miejsca prowadzenia robót budowlanych stosownie do
rodzaju zagrożenia.
przed przystąpieniem do pracy każdy pracownik zatrudniony na budowie musi obowiązkowo
odbyć szkolenie wstępne na stanowisku pracy. Fakt przeszkolenia należy odnotować w rejestrze
szkoleń stanowiskowych. Rejestr przechowywany jest u kierownika budowy,
podczas wykonywania robót szczególnie niebezpiecznych kierownik budowy określa
szczegółowe wymagania bezpieczeństwa i higieny pracy,
teren budowy należy wyposażyć w znaki informujące o zagrożeniach,
strefy niebezpieczne i przejścia należy oświetlić i oznakować znakami ostrzegawczymi,
stanowiska pracy wyposażyć w sprzęt i środki zabezpieczające.
2.6. Instruktaż pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych.
Instruktaż
pracowników,
przed
przystąpieniem
do
wykonywania
prac
szczególnie
niebezpiecznych obejmuje imienny podział pracy, kolejność wykonywania zadań, wymagania
bezpieczeństwa i higieny pracy przy poszczególnych czynnościach.
2.7. Sposób przechowywania i przemieszczania materiałów, wyrobów, substancji oraz preparatów
niebezpiecznych na terenie budowy.
armatura i przybory sanitarne dostarczane są jako gotowe na miejsce budowy i przechowywane
w jednym miejscu do momentu zabudowy,
rury składowane są na terenie budowy w miejscach do tego wyznaczonych.
2.8. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania
robót w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zabezpieczające
bezpieczną i sprawną komunikację umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych
zagrożeń.
stanowiska pracy należy wyposażyć w środki ochrony osobistej,
opisać na tablicy informacyjnej w widocznym i ogólnodostępnym miejscu numery telefonów
potrzebne na wypadek pojawienia się pożaru, awarii i innych zagrożeń związanych między
innymi z budową instalacji wodno-kanalizacyjnych.
pracowników przeszkolić w zakresie bhp.
2.9. Miejsce przechowywania dokumentacji budowy oraz dokumentów niezbędnych do prawidłowej
strona
10
INSTALACJE WODNO - KANALIZACYJNE
Wielofunkcyjny budynek użyteczności publicznej w miejscowości Suchacz
m. Suchacz, gm. Tolkmicko, dz. nr 88/22
eksploatacji maszyn i urządzeń technicznych
dokumentacja związana z realizacją danego zadania budowlanego winna być przechowywana
u kierownika budowy / inwestora.
Opracował:
mgr inż. Tomasz N. Zieliński
strona
11
