Kolejność czynności przy montaŜu

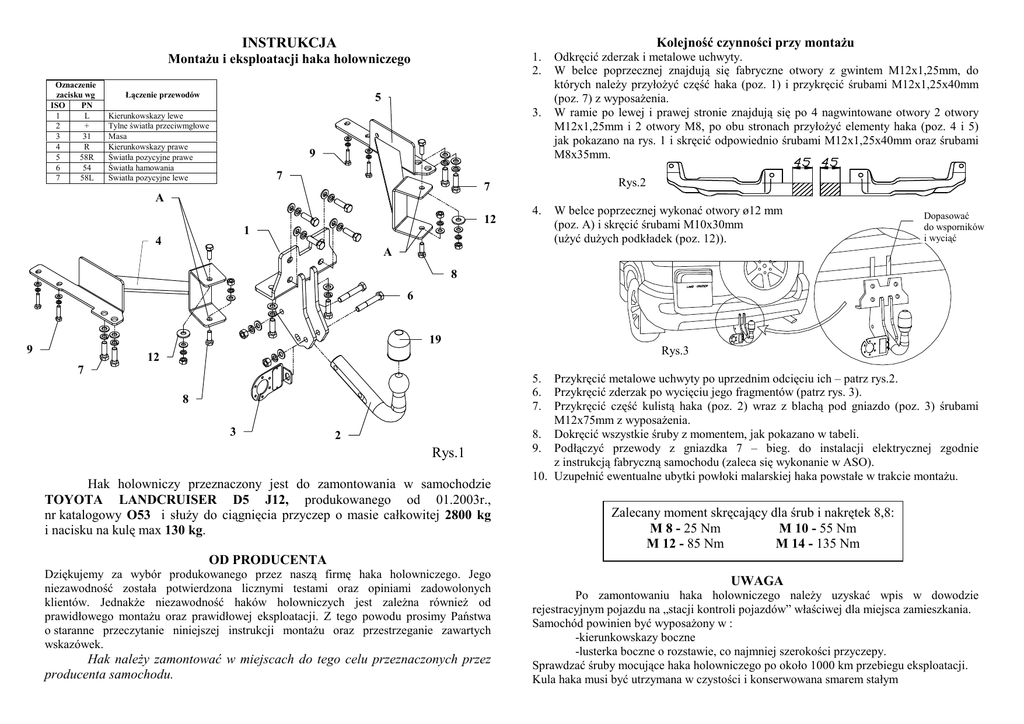

INSTRUKCJA
1.
2.
MontaŜu i eksploatacji haka holowniczego
Oznaczenie
zacisku wg
ISO
PN
1
L
2
+
3
31
4
R
5
58R
6
54
7
58L
Łączenie przewodów
5
3.
Kierunkowskazy lewe
Tylne światła przeciwmgłowe
Masa
Kierunkowskazy prawe
Światła pozycyjne prawe
Światła hamowania
Światła pozycyjne lewe
9
7
Odkręcić zderzak i metalowe uchwyty.
W belce poprzecznej znajdują się fabryczne otwory z gwintem M12x1,25mm, do
których naleŜy przyłoŜyć część haka (poz. 1) i przykręcić śrubami M12x1,25x40mm
(poz. 7) z wyposaŜenia.
W ramie po lewej i prawej stronie znajdują się po 4 nagwintowane otwory 2 otwory
M12x1,25mm i 2 otwory M8, po obu stronach przyłoŜyć elementy haka (poz. 4 i 5)
jak pokazano na rys. 1 i skręcić odpowiednio śrubami M12x1,25x40mm oraz śrubami
M8x35mm.
Rys.2
7
A
12
4.
1
4
W belce poprzecznej wykonać otwory ø12 mm
(poz. A) i skręcić śrubami M10x30mm
(uŜyć duŜych podkładek (poz. 12)).
Dopasować
do wsporników
i wyciąć
A
8
6
19
9
Rys.3
12
7
5.
6.
7.
8
3
2
Rys.1
Hak holowniczy przeznaczony jest do zamontowania w samochodzie
TOYOTA LANDCRUISER D5 J12, produkowanego od 01.2003r.,
nr katalogowy O53 i słuŜy do ciągnięcia przyczep o masie całkowitej 2800 kg
i nacisku na kulę max 130 kg.
Przykręcić metalowe uchwyty po uprzednim odcięciu ich – patrz rys.2.
Przykręcić zderzak po wycięciu jego fragmentów (patrz rys. 3).
Przykręcić część kulistą haka (poz. 2) wraz z blachą pod gniazdo (poz. 3) śrubami
M12x75mm z wyposaŜenia.
8. Dokręcić wszystkie śruby z momentem, jak pokazano w tabeli.
9. Podłączyć przewody z gniazdka 7 – bieg. do instalacji elektrycznej zgodnie
z instrukcją fabryczną samochodu (zaleca się wykonanie w ASO).
10. Uzupełnić ewentualne ubytki powłoki malarskiej haka powstałe w trakcie montaŜu.
Zalecany moment skręcający dla śrub i nakrętek 8,8:
M 8 - 25 Nm
M 10 - 55 Nm
M 12 - 85 Nm
M 14 - 135 Nm
OD PRODUCENTA
Dziękujemy za wybór produkowanego przez naszą firmę haka holowniczego. Jego
niezawodność została potwierdzona licznymi testami oraz opiniami zadowolonych
klientów. JednakŜe niezawodność haków holowniczych jest zaleŜna równieŜ od
prawidłowego montaŜu oraz prawidłowej eksploatacji. Z tego powodu prosimy Państwa
o staranne przeczytanie niniejszej instrukcji montaŜu oraz przestrzeganie zawartych
wskazówek.
Hak naleŜy zamontować w miejscach do tego celu przeznaczonych przez
producenta samochodu.
UWAGA
Po zamontowaniu haka holowniczego naleŜy uzyskać wpis w dowodzie
rejestracyjnym pojazdu na „stacji kontroli pojazdów” właściwej dla miejsca zamieszkania.
Samochód powinien być wyposaŜony w :
-kierunkowskazy boczne
-lusterka boczne o rozstawie, co najmniej szerokości przyczepy.
Sprawdzać śruby mocujące haka holowniczego po około 1000 km przebiegu eksploatacji.
Kula haka musi być utrzymana w czystości i konserwowana smarem stałym
PPUH AUTO-HAK s.j.
WyposaŜenie haka:
Produkcja Haków Holowniczych
Henryk & Zbigniew Nejman
76-200 SŁUPSK ul. Słoneczna 16K
tel/fax (059) 8-414-414; 8-414-413
E-mail: [email protected]
www. autohak.com.pl
Hak holowniczy bez wyposaŜenia elektrycznego
Klasa: A50-X
Nr kat. O53
Przeznaczony do zamontowania w samochodzie:
Producent: TOYOTA
Model: LANDCRUISER
Typ: 5drz. (J12)
produkowanego od 01.2003 r.
Dane techniczne:
Wartość siły D: 13,85 kN
maksymalna masa przyczepy: 2800 kg
maksymalny nacisk na kulę: 130 kg
Numer homologacji zgodnie z wytycznymi
regulaminu EKG/ONZ 55.01: E20-55R-01 0827
