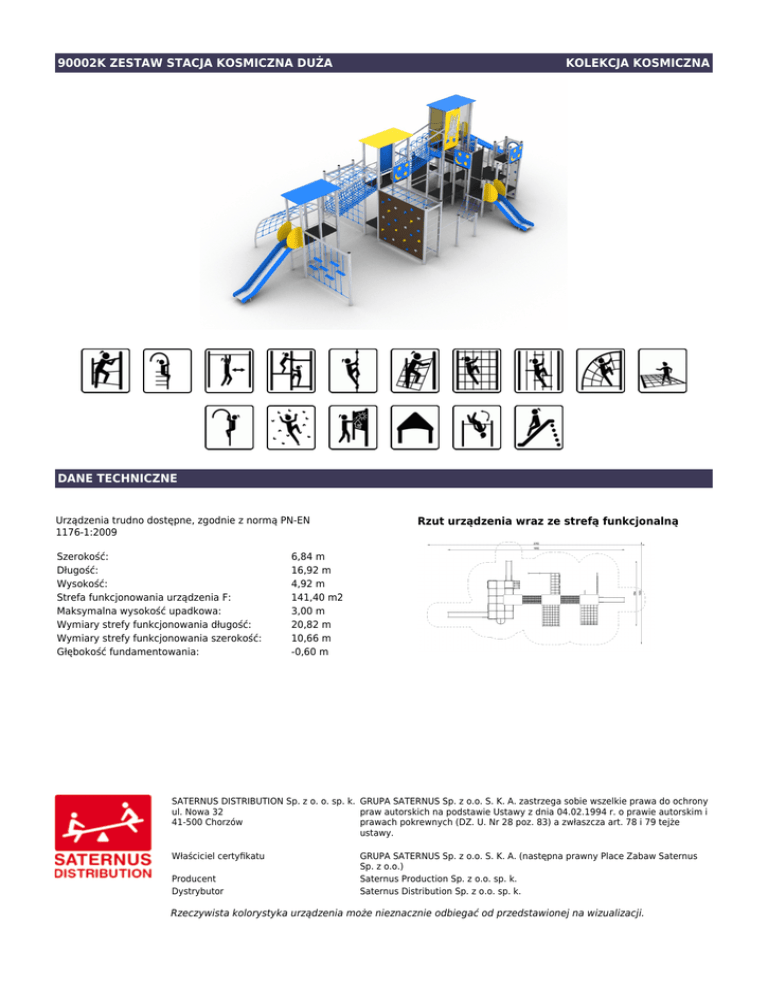

Dane techniczne

90002K ZESTAW STACJA KOSMICZNA DUŻA
KOLEKCJA KOSMICZNA
DANE TECHNICZNE
Urządzenia trudno dostępne, zgodnie z normą PN-EN
1176-1:2009
Szerokość:
Długość:
Wysokość:
Strefa funkcjonowania urządzenia F:
Maksymalna wysokość upadkowa:
Wymiary strefy funkcjonowania długość:
Wymiary strefy funkcjonowania szerokość:
Głębokość fundamentowania:
Rzut urządzenia wraz ze strefą funkcjonalną
6,84 m
16,92 m
4,92 m
141,40 m2
3,00 m
20,82 m
10,66 m
-0,60 m
SATERNUS DISTRIBUTION Sp. z o. o. sp. k. GRUPA SATERNUS Sp. z o.o. S. K. A. zastrzega sobie wszelkie prawa do ochrony
ul. Nowa 32
praw autorskich na podstawie Ustawy z dnia 04.02.1994 r. o prawie autorskim i
41-500 Chorzów
prawach pokrewnych (DZ. U. Nr 28 poz. 83) a zwłaszcza art. 78 i 79 tejże
ustawy.
Właściciel certyfikatu
Producent
Dystrybutor
GRUPA SATERNUS Sp. z o.o. S. K. A. (następna prawny Place Zabaw Saternus
Sp. z o.o.)
Saternus Production Sp. z o.o. sp. k.
Saternus Distribution Sp. z o.o. sp. k.
Rzeczywista kolorystyka urządzenia może nieznacznie odbiegać od przedstawionej na wizualizacji.
Urządzenie wykonane zgodnie z PN-EN 1176:1-2009
Wyposażenie placów zabaw. Ogólne wymagania
bezpieczeństwa i metody badań.
Widok urządzenia
Nawierzchnie amoryzujące: piasek, żwir, kora, nawierzchnia
synetyczna (grubość minimalna dla wszystkich nawierzchni
sypkich 200mm)
SATERNUS DISTRIBUTION Sp. z o. o. sp. k. GRUPA SATERNUS Sp. z o.o. S. K. A. zastrzega sobie wszelkie prawa do ochrony
ul. Nowa 32
praw autorskich na podstawie Ustawy z dnia 04.02.1994 r. o prawie autorskim i
41-500 Chorzów
prawach pokrewnych (DZ. U. Nr 28 poz. 83) a zwłaszcza art. 78 i 79 tejże
ustawy.
Właściciel certyfikatu
Producent
Dystrybutor
GRUPA SATERNUS Sp. z o.o. S. K. A. (następna prawny Place Zabaw Saternus
Sp. z o.o.)
Saternus Production Sp. z o.o. sp. k.
Saternus Distribution Sp. z o.o. sp. k.
Rzeczywista kolorystyka urządzenia może nieznacznie odbiegać od przedstawionej na wizualizacji.
SKŁAD URZĄDZENIA
Barierka wewnętrzna z aplikacją „Latający spodek”:
Barierka wysoka z aplikacją „Prom kosmiczny”:
Barierka wysoka z aplikacją „Satelita”:
Barierka wysoka z aplikacją „Ufoludek”:
Barierka wysoka z pleksiglasu:
Barierka zewnętrzna z aplikacją „Księżyc”:
Barierka zewnętrzna z aplikacją „Latający spodek”:
Dach niebieski z aplikacjami „Gwiazdy”:
Dach żółty z aplikacją „Statek kosmiczny”:
Drabinka pionowa dwuszczeblowa:
Drabinka pionowa jednoszczeblowa:
Drabinka pionowa trzyszczeblowa:
Drążki gimnastyczne poziome dł. 200 cm:
Linarium pionowe wys. 205 cm:
Linarium pionowe ze schodkami wys. 220 cm:
Linarium poziome szerokie:
Linarium poziome wąskie:
Linarium wejściowe ukośne wys. 90 cm:
Liny wspinaczkowe wys. 250:
Podest szeroki pod wieżą zadaszoną wys. 60 cm:
Przeplotnia łukowa wys. 220 cm:
Rura strażacka wys. 150 cm:
Rura strażacka z drabinką wys. 160 cm:
Ścianka wspinaczkowa szeroka na profilach wys. 250 cm:
Ścianka wspinaczkowa z otworem okrągłym z pleksiglasu wys.
210 cm:
Tablica rysunkowa:
Tunel linowy ukośny:
Wieża bez dachu, podest wys. 100 cm:
Wieża bez dachu, podest wys. 110 cm:
Wieża bez dachu, podest wys. 120cm:
Wieża bez dachu, podest wys. 150 cm:
Wieża bez dachu, podest wys. 160 cm:
Wieża bez dachu, podest wys. 210 cm:
Wieża bez dachu, podest wys. 60cm:
Wieża bez dachu, podest wys. 90 cm:
Wieża szeroka z dachem, podest wys. 150 cm:
Wieża szeroka z dachem, podest wys. 250 cm:
Wieża szeroka z dachem, podest wys. 300 cm:
Zestaw do przewrotów:
Zjeżdżalnia wys. 136 cm:
Zjeżdżalnia wys. 210 cm:
Zjeżdżalnia wys. 90 cm:
MATERIAŁY
2
1
1
1
1
3
2
2
1
10
8
7
1
1
1
1
1
1
2
2
1
1
1
1
1
Elementy połaciowe:
Elementy stalowe:
Fundamenty:
Kotwy:
Nogi konstrukcyjne:
Podesty:
Ścianka wspinaczkowa:
Ślizg:
Zaślepki:
płyty HDPE
stal cynkowana cynkoprimem, malowana
proszkowo
beton klasy min. C12/15
stal ocynkowana kąpielowo
profile stalowe ocynkowane
cynkoprimem, malowane proszkowo
konstrukcja samonośna, powlekana
materiałem antypoślizgowym
sklejka wodoodporna szalunkowa lub
plekiglas o odpowiedniej grubości,
uchwyty alpinistyczne z tworzywa
opartego na żywicach
stal nierdzewna
tworzywo sztuczne
2
2
1
1
1
3
1
4
4
1
1
1
1
1
1
1
1
SATERNUS DISTRIBUTION Sp. z o. o. sp. k. GRUPA SATERNUS Sp. z o.o. S. K. A. zastrzega sobie wszelkie prawa do ochrony
ul. Nowa 32
praw autorskich na podstawie Ustawy z dnia 04.02.1994 r. o prawie autorskim i
41-500 Chorzów
prawach pokrewnych (DZ. U. Nr 28 poz. 83) a zwłaszcza art. 78 i 79 tejże
ustawy.
Właściciel certyfikatu
Producent
Dystrybutor
GRUPA SATERNUS Sp. z o.o. S. K. A. (następna prawny Place Zabaw Saternus
Sp. z o.o.)
Saternus Production Sp. z o.o. sp. k.
Saternus Distribution Sp. z o.o. sp. k.
Rzeczywista kolorystyka urządzenia może nieznacznie odbiegać od przedstawionej na wizualizacji.
