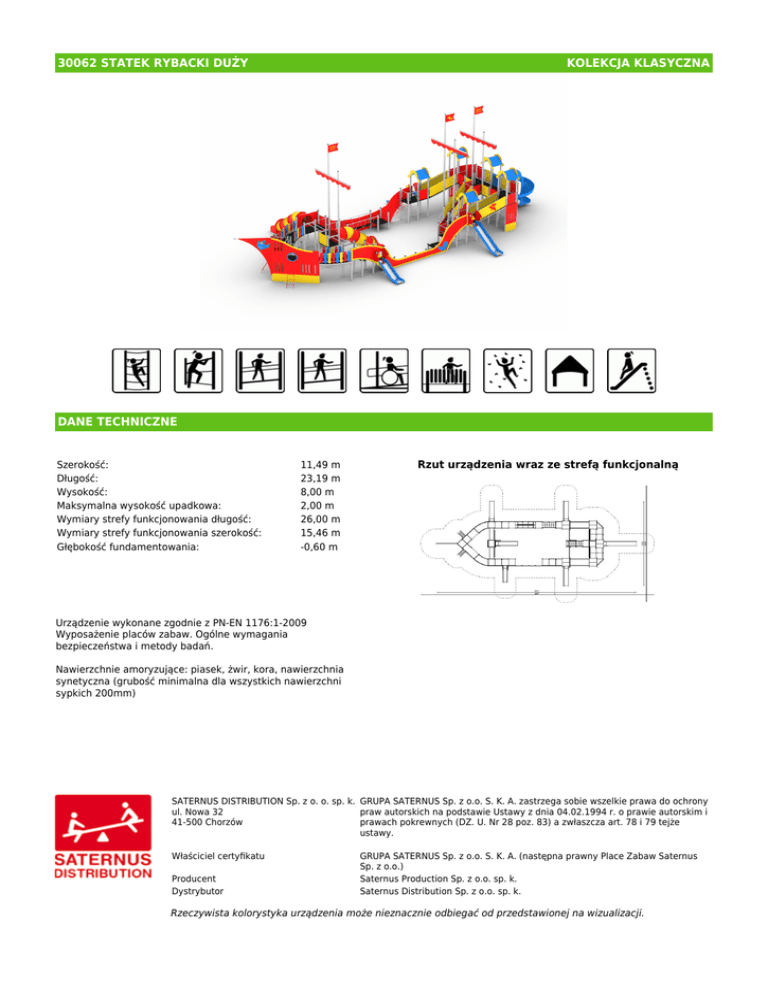

30062 statek rybacki duży kolekcja klasyczna dane

30062 STATEK RYBACKI DUŻY
KOLEKCJA KLASYCZNA
DANE TECHNICZNE
Szerokość:
Długość:
Wysokość:
Maksymalna wysokość upadkowa:
Wymiary strefy funkcjonowania długość:
Wymiary strefy funkcjonowania szerokość:
Głębokość fundamentowania:
11,49 m
23,19 m
8,00 m
2,00 m
26,00 m
15,46 m
-0,60 m
Rzut urządzenia wraz ze strefą funkcjonalną
Urządzenie wykonane zgodnie z PN-EN 1176:1-2009
Wyposażenie placów zabaw. Ogólne wymagania
bezpieczeństwa i metody badań.
Nawierzchnie amoryzujące: piasek, żwir, kora, nawierzchnia
synetyczna (grubość minimalna dla wszystkich nawierzchni
sypkich 200mm)
SATERNUS DISTRIBUTION Sp. z o. o. sp. k. GRUPA SATERNUS Sp. z o.o. S. K. A. zastrzega sobie wszelkie prawa do ochrony
ul. Nowa 32
praw autorskich na podstawie Ustawy z dnia 04.02.1994 r. o prawie autorskim i
41-500 Chorzów
prawach pokrewnych (DZ. U. Nr 28 poz. 83) a zwłaszcza art. 78 i 79 tejże
ustawy.
Właściciel certyfikatu
Producent
Dystrybutor
GRUPA SATERNUS Sp. z o.o. S. K. A. (następna prawny Place Zabaw Saternus
Sp. z o.o.)
Saternus Production Sp. z o.o. sp. k.
Saternus Distribution Sp. z o.o. sp. k.
Rzeczywista kolorystyka urządzenia może nieznacznie odbiegać od przedstawionej na wizualizacji.
SKŁAD URZĄDZENIA
Aplikacja „Foka”:
Aplikacja „Rekin”:
Aplikacja „Rozgwiazda”:
Dach łukowy nad pokładem łukowym:
Drabinka linowa pionowa, wys. 150 cm:
Drabinka linowa ukośna, wys. 150 cm:
Drabinka pionowa jednoszczeblowa:
Drabinka pionowa trzyszczeblowa:
Dziób statku, wys. 200 cm:
Flaga:
Maszt statku wys. 800 cm:
Okno z bulajem:
Pokład rufowy, wys. 200 cm:
Pomost półokrągły:
Pomost stały skośny:
Przeplotnia linowa pionowa szeroka, wys. 220 cm:
Przeplotnia linowa pionowa wąska, wys. 220 cm:
Schody wejściowe, wys. 200 cm:
Ścianka wspinaczkowa pionowa wys. 136cm:
Wieża bez dachu, podest wys. 120cm:
Wieża bez dachu, podest wys. 150 cm:
Wieża bez dachu, podest wys. 40 cm:
Wieża bez dachu, podest wys. 60cm:
Wieża bez dachu, podest wys. 90 cm:
Wieża z dachem łukowym, podest wys. 150 cm:
Zjeżdżalnia prosta, wys. 150 cm:
Zjeżdżalnia prosta, wys. 200 cm:
Zjeżdżalnia prosta, wys. 90 cm:
Zjeżdżalnia spiralna, wys. 200 cm:
MATERIAŁY
2
2
2
3
3
2
2
2
1
3
3
2
1
2
2
1
1
1
1
1
9
1
2
3
2
4
1
1
1
Elementy połaciowe:
Elementy stalowe:
Fundamenty:
Kotwy:
Liny:
Nogi konstrukcyjne:
Podesty:
Ślizg:
Ślizg zjeżdżalni
plastikowej:
Zaślepki:
płyty HDPE
stal cynkowana cynkoprimem, malowana
proszkowo
beton klasy min. C12/15
stal ocynkowana kąpielowo
polipropylenowe, wielooplotowe o
grubości min. 16 mm, z rdzeniem
stalowym, niepalne połączone ze sobą
poprzez plastikowe łączniki
profile stalowe ocynkowane
cynkoprimem, malowane proszkowo
konstrukcja samonośna powlekana
materiałem antypoślizgowym
stal nierdzewna
LDPE
tworzywo sztuczne
