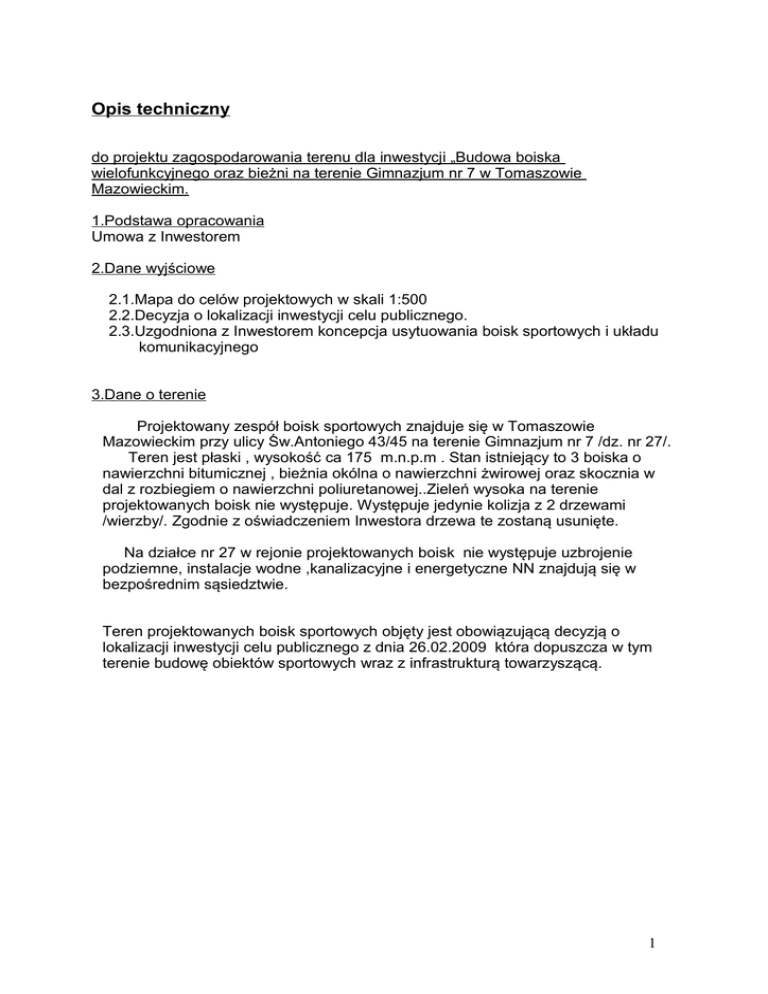

Opis techniczny
do projektu zagospodarowania terenu dla inwestycji „Budowa boiska
wielofunkcyjnego oraz bieżni na terenie Gimnazjum nr 7 w Tomaszowie
Mazowieckim.
1.Podstawa opracowania
Umowa z Inwestorem
2.Dane wyjściowe
2.1.Mapa do celów projektowych w skali 1:500
2.2.Decyzja o lokalizacji inwestycji celu publicznego.
2.3.Uzgodniona z Inwestorem koncepcja usytuowania boisk sportowych i układu
komunikacyjnego
3.Dane o terenie
Projektowany zespół boisk sportowych znajduje się w Tomaszowie
Mazowieckim przy ulicy Św.Antoniego 43/45 na terenie Gimnazjum nr 7 /dz. nr 27/.
Teren jest płaski , wysokość ca 175 m.n.p.m . Stan istniejący to 3 boiska o
nawierzchni bitumicznej , bieżnia okólna o nawierzchni żwirowej oraz skocznia w
dal z rozbiegiem o nawierzchni poliuretanowej..Zieleń wysoka na terenie
projektowanych boisk nie występuje. Występuje jedynie kolizja z 2 drzewami
/wierzby/. Zgodnie z oświadczeniem Inwestora drzewa te zostaną usunięte.
Na działce nr 27 w rejonie projektowanych boisk nie występuje uzbrojenie
podziemne, instalacje wodne ,kanalizacyjne i energetyczne NN znajdują się w
bezpośrednim sąsiedztwie.
Teren projektowanych boisk sportowych objęty jest obowiązującą decyzją o
lokalizacji inwestycji celu publicznego z dnia 26.02.2009 która dopuszcza w tym
terenie budowę obiektów sportowych wraz z infrastrukturą towarzyszącą.
1
4.Rozwiązania techniczne.
4.1.Założenia ogólne
Projekt zakłada budowę boiska uniwersalnego z bieżnią okólną oraz oświetlenia
zewnętrznego.
Przewiduje się budowę boiska uniwersalnego o wymiarach około 82 x 30,6 m na
powierzchni którego usytuowano boiska do piłki ręcznej, koszykówki, siatkówki oraz
rozbieg i zeskocznię do skoku w dal. Nawierzchnia boiska poliuretan
nieprzepuszczalny. Wokół boiska zaprojektowano bieżnię okólną o obwodzie 200m
wraz z odcinkiem prostej o długości 85 m umożliwiającą bieg na 60 m. Nawierzchnia
bieżni poliuretan nieprzepuszczalny odporny na kolce lekkoatletyczne.
Ilość torów bieżni :
-prosta do biegu na 60m 4 tory + pas bezpieczeństwa od strony trybun szer.2 m
-bieżnia okólna 200m
3 tory + pas bezpieczeństwa ze sztucznej trawy szer. 2 m
4.3.Rozwiązania techniczne boisk.
BOISKO UNIWERSALNE I BIEŻNIA
PODBUDOWA.
Jako podbudowę pod projektowane boisko uniwersalne przyjęto istniejącą
nawierzchnię bitumiczną której stan pozwala na wykorzystanie jej jako dolną warstwę
podbudowy. Pomiędzy istniejącymi boiskami zaprojektowano / w miejscach gdzie nie
ma asfaltobetonu/ zaprojektowano nową podbudowę bitumiczną na podkładzie z
kruszywa łamanego.
Podbudowę pod bieżnię zaprojektowano analogicznie jak na boisku uniwersalnym.
Warstwy podbudowy /w widoku od góry/:
1/ istniejące boiska o nawierzchni bitumicznej
asfalt piaskowy 3 cm
wyrównanie z betonu asfaltowego piaskowego śr. grubość 4 cm
istniejąca nawierzchnia boisk -beton asfaltowy
2/ istniejąca bieżnia żużlowa, teren pomiędzy istniejącymi boiskami
asfalt piaskowy 3 cm
beton asfaltowy piaskowy 4 cm
kruszywo łamane 15 cm
warstwa odsączająca piasek 20 cm
2
NAWIERZCHNIA
Zaprojektowano nawierzchnię sportową, poliuretanowo-gumową o grubości
warstwy 13mm układana na podbudowie bitumicznej.
Nawierzchnia ta jest nieprzepuszczalna dla wody.
Spadek poprzeczny nawierzchni boisko 0,8% , bieżnia 1,0%
Na boisku wyznaczone zostały następujące boiska:
1/piłka ręczna 20x40m
2/koszykówka 25x15m
3/siatkówka 18x9m
4/rozbieg do skoku w dal 40m + zeskocznia
Wokół zewnętrznej krawędzi bieżni zaprojektowano opaskę ze sztucznej trawy 20 mm
o szerokości 2,0m.
Kolory nawierzchni sportowych zgodnie z wymaganiami Inwestora przedstawionymi w
notatce z dnia 13 maja 2009.
Wymagane dokumenty dotyczące nawierzchni
Badania na zgodność z normą PN-EN 14877, lub aprobata techniczna lub
rekomendacja techniczna ITB lub wyniki badań specjalistycznego
laboratorium badającego nawierzchnie sportowe np. Labosport
Karta techniczna oferowanej nawierzchni potwierdzona przez jej producenta
Atest PZH dla oferowanej nawierzchni
Autoryzacja producenta nawierzchni poliuretanowej, wystawiona dla
wykonawcy na realizowaną inwestycję wraz z potwierdzeniem gwarancji
udzielonej przez producenta na tą nawierzchnię
Sposób użytkowania i konserwacji nawierzchni
OGÓLNA INSTRUKCJA UŻYTKOWANIA
SPORTOWYCH POLIURETANOWYCH
ZEWNĘTRZNYCH
NAWIERZCHNI
Nawierzchnie syntetyczne poliuretanowe są nawierzchniami sportowymi i do tego
celu powinny służyć. Powinny być użytkowane w obuwiu sportowym. Nie należy
dopuszczać do nadmiernego zabrudzenia nawierzchni piaskiem, który powoduje
nadmierne zużycie nawierzchni, konieczne jest zatem okresowe czyszczenie
nawierzchni. Nie dopuszczać do zabrudzeń olejem, emulsją asfaltową oraz innymi
środkami chemicznymi powodującymi odbarwienie nawierzchni. Nie dopuszczać do
jazdy na rolkach, rowerach, motorach. Przejazd samochodami ( policja, straż ,
3
pogotowie ratunkowe i inne służby komunalne ) powinien być kontrolowany również
ze względu na nośność podbudowy.
WYPOSAŻENIE SPORTOWE BOISKA UNIWERSALNEGO.
I.Koszykówka:
Stojak stalowy ocynkowany regulowany o wysięgu 160cm, tablica 180x105cm,
obręcz uchylna, siatka do obręczy.
Ilosc: 2 komplety.
II.Siatkówka:
Słupki stalowe montowane w tulejach z regulacja wysokości mocowania siatki i
mechanizmem naciągowym, siatka całosezonowa. Ilosc: 1 komplet.
Słupki powinny być demontowane a tuleje do słupków powinny być zasłonięte w
sposób trwały deklami.
III.Piłka ręczna
Bramki 3x2m aluminiowe mocowane w tulejach + siatki 2 szt
4.4.Odwodnienie boisk
Odprowadzenie wód opadowych przez odpowiednio wyprofilowane spadki boiska i
bieżni do odwodnienia liniowego umieszczonego na całym obwodzie bieżni okólnej i
dalej do istniejącej sieci kanalizacji deszczowej.
Zgodnie z wymaganiami Inwestora zaprojektowano 2 punkty poboru wody do
konserwacji boisk.
Branżowy projekt odwodnienia boisk stanowi integralną całość niniejszego
opracowania.
4.5.Oświetlenie boisk.
Zgodnie z ustaleniami z Inwestorem zaprojektowano 4 słupy oświetleniowe
usytuowane na zewnątrz bieżni.
Branżowy projekt oświetlenia boisk ujęty jest w osobnym opracowaniu.
4.6.Ciągi piesze
Od strony południowej zaprojektowano remont istniejącego ciągu pieszego
wzdłuż bieżni prostej. Istniejącą nawierzchnię betonową i krawężniki wymienić na
nową nawierzchnię z kostki betonowej przeznaczoną do ustawienia przenośnych
trybun. Powierzchnię pod trybuny oddzielić od bieżni prefabrykowanym płotem o
wysokości 1,0m /szczegóły na przekrojach poprzecznych/.
4
Podczas remontu chodników usunąć wszelkie bariery uniemożliwiające komunikację
na terenie boisk osobom niepełnosprawnym.
Zaprojektowano dostawę i montaż prefabrykowanych trybun o konstrukcji stalowej
na 150 miejsc.
4.7.Piłkołapy.
Na boisku uniwersalnym zaprojektowano systemowe piłkołapy o wysokości 6,0m
i długości 22,0 m z siatki PE o oczkach 10x10cm i rozstawie słupków stalowych lub
aluminiowych około 4 m.
Wszelkie elementy ogrodzeniowe powinny być dostarczone na plac budowy w stanie
kompletnym tj słupki malowane proszkowo,systemowe elementy do mocowania
odciągów,linek itp.
Niedopuszczalne jest jakiekolwiek spawanie i malowanie elementów stalowych na
budowie.
5.Uwagi końcowe
Wykonanie robót należy powierzyć wykwalifikowanym wykonawcom zapewniając
odpowiedni nadzór techniczny. Prace należy wykonać zgodnie z projektem,
przepisami BHP, warunkami technicznymi wykonania i odbioru robót oraz zgodnie z
obowiązującymi normami.
Wszystkie uzasadnione i uzgodnione zmiany do niniejszego projektu należy
wprowadzić do dziennika budowy z potwierdzeniem przez projektanta i inspektora
nadzoru.
Zgodnie z rozporządzeniem Ministra Edukacji Narodowej i Sportu z dnia 31
grudnia 2002r. w sprawie bezpieczeństwa i higieny w publicznych i niepublicznych
szkołach i placówkach (Dz. U. Nr 6 z dnia 22stycznia 2003r. poz.69) § 9 ust. 2,
sprzęty z których korzystają osoby pozostające pod opieką szkoły dostosowuje się
do wymagań ergonomii, a w myśl ust. 3 szkoły i placówki nabywają wyposażenie
posiadające odpowiednie atesty i certyfikaty (urządzeń rekreacyjno-sportowych certyfikaty). Oznacza to obowiązek wyposażania szkół w sprzęt bezpieczny,
odpowiadający wymaganiom norm oraz obowiązek żądania od producenta lub
dostawcy właściwego, udokumentowanego certyfikatem - wyrobu bezpiecznego,
dobrej jakości. /wymagane certyfikaty na sprzęt sportowy-bramki,kosze,słupki do
siatkówki itp./
5
