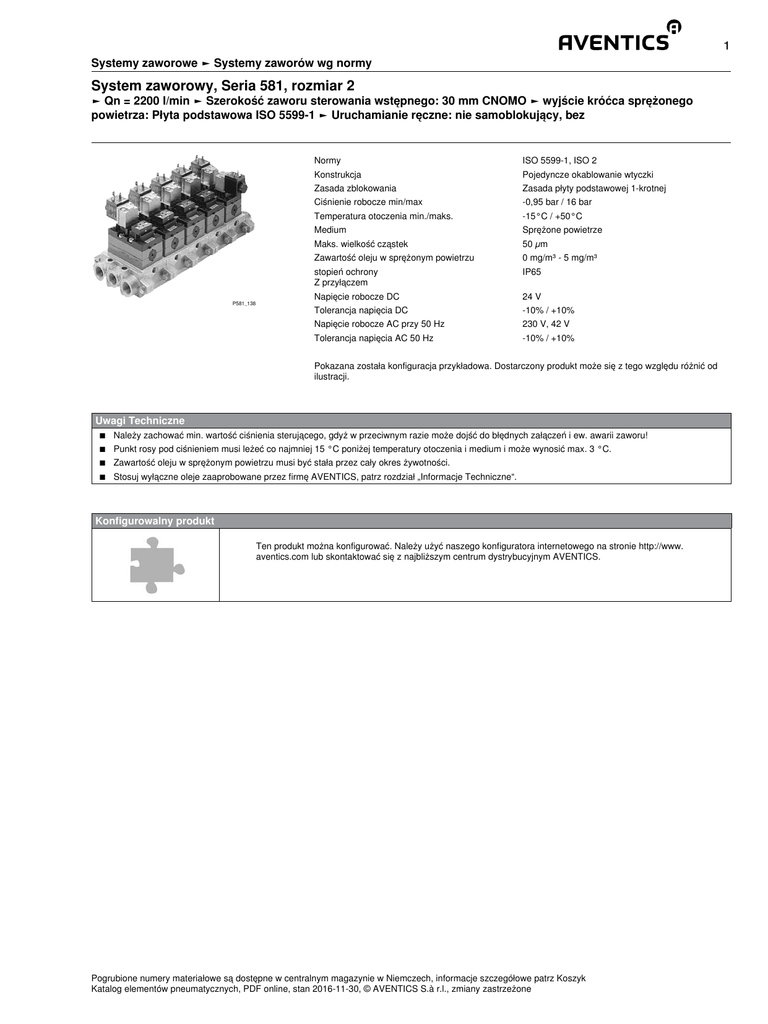

System zaworowy, Seria 581, rozmiar 2

1
Systemy zaworowe ► Systemy zaworów wg normy
System zaworowy, Seria 581, rozmiar 2
► Qn = 2200 l/min ► Szerokość zaworu sterowania wstępnego: 30 mm CNOMO ► wyjście króćca sprężonego
powietrza: Płyta podstawowa ISO 5599-1 ► Uruchamianie ręczne: nie samoblokujący, bez
P581_138
Normy
ISO 5599-1, ISO 2
Konstrukcja
Pojedyncze okablowanie wtyczki
Zasada zblokowania
Zasada płyty podstawowej 1-krotnej
Ciśnienie robocze min/max
-0,95 bar / 16 bar
Temperatura otoczenia min./maks.
-15°C / +50°C
Medium
Sprężone powietrze
Maks. wielkość cząstek
50 µm
Zawartość oleju w sprężonym powietrzu
0 mg/m³ - 5 mg/m³
stopień ochrony
Z przyłączem
IP65
Napięcie robocze DC
24 V
Tolerancja napięcia DC
-10% / +10%
Napięcie robocze AC przy 50 Hz
230 V, 42 V
Tolerancja napięcia AC 50 Hz
-10% / +10%
Pokazana została konfiguracja przykładowa. Dostarczony produkt może się z tego względu różnić od
ilustracji.
Uwagi Techniczne
■ Należy zachować min. wartość ciśnienia sterującego, gdyż w przeciwnym razie może dojść do błędnych załączeń i ew. awarii zaworu!
■ Punkt rosy pod ciśnieniem musi leżeć co najmniej 15 °C poniżej temperatury otoczenia i medium i może wynosić max. 3 °C.
■ Zawartość oleju w sprężonym powietrzu musi być stała przez cały okres żywotności.
■ Stosuj wyłączne oleje zaaprobowane przez firmę AVENTICS, patrz rozdział „Informacje Techniczne“.
Konfigurowalny produkt
Ten produkt można konfigurować. Należy użyć naszego konfiguratora internetowego na stronie http://www.
aventics.com lub skontaktować się z najbliższym centrum dystrybucyjnym AVENTICS.
Pogrubione numery materiałowe są dostępne w centralnym magazynie w Niemczech, informacje szczegółowe patrz Koszyk
Katalog elementów pneumatycznych, PDF online, stan 2016-11-30, © AVENTICS S.à r.l., zmiany zastrzeżone
2
Systemy zaworowe ► Systemy zaworów wg normy
System zaworowy, Seria 581, rozmiar 2
► Qn = 2200 l/min ► Szerokość zaworu sterowania wstępnego: 30 mm CNOMO ► wyjście króćca sprężonego
powietrza: Płyta podstawowa ISO 5599-1 ► Uruchamianie ręczne: nie samoblokujący, bez
Rozmiary, wszystkie przyłącza u dołu
D581_231_30
* n = liczba płyt przyłączeniowych.
** alternatywne otwory na króćce, zamknięte zatyczkami.
*** tylko do płyt przyłączeniowych z oddzielnym wlotem
**** płytę przyłączeniową 5801680000 można też przyłączać do króćca 3 i 5.
Pokazana została konfiguracja przykładowa. Dostarczony produkt może się z tego względu różnić od ilustracji.
G 1/4
A
G 3/8
G 3/8
G 1/8
27
39
13,5
38
20
122
30
34
56
N
P (=M+Q)
G 3/8
G 1/2
G 1/2
G 1/8
36
52
17
33
22
156
37
39
56
59
Ø8
G 3/8
G 3/8
Ø6
27
39
13,5
38
20
122
30
34
56
49
A
B
C
D
E
S
F
V
G
H
J
K
G 1/4
15
Q
R (=Q/2+M–Z)
34
71
94
6,4
X
Z
AA
18
114
132
G 3/8
20
40
80
118
8,4
10
–
121
132
Ø8
15
34
71
94
6,4
10
–
114
176
8
T3
L
M
U3
A = przyłącza 2 i 4 w płycie pośredniej
B = przyłącze 1 w płycie wejściowej
C = przyłącza 3 i 5 w płycie wejściowej
D = przyłącza 12 i 14 w płycie pośredniej
Pogrubione numery materiałowe są dostępne w centralnym magazynie w Niemczech, informacje szczegółowe patrz Koszyk
Katalog elementów pneumatycznych, PDF online, stan 2016-11-30, © AVENTICS S.à r.l., zmiany zastrzeżone
49
3
Systemy zaworowe ► Systemy zaworów wg normy
System zaworowy, Seria 581, rozmiar 2
► Qn = 2200 l/min ► Szerokość zaworu sterowania wstępnego: 30 mm CNOMO ► wyjście króćca sprężonego
powietrza: Płyta podstawowa ISO 5599-1 ► Uruchamianie ręczne: nie samoblokujący, bez
Rozmiary, przyłącza 2 i 4 dolne, Przyłącza 12 i 14 boczne
D581_232_30
* n = Ilość płyt przyłączeniowych
Pokazana została konfiguracja przykładowa. Dostarczony produkt może się z tego względu różnić od ilustracji.
A
G 3/8
A
G 3/8
B
G 1/2
Q
28
C
G 1/2
R
31
D
G 1/8
S
89
E
G
34
15
V
X
35
9
H1
34
Z
13
H2
23
T3
129
H3
38
J
23
K
135
U3
132
Pogrubione numery materiałowe są dostępne w centralnym magazynie w Niemczech, informacje szczegółowe patrz Koszyk
Katalog elementów pneumatycznych, PDF online, stan 2016-11-30, © AVENTICS S.à r.l., zmiany zastrzeżone
L
47
M
26
N
56
P
86
4
Systemy zaworowe ► Systemy zaworów wg normy
System zaworowy, Seria 581, rozmiar 2
► Qn = 2200 l/min ► Szerokość zaworu sterowania wstępnego: 30 mm CNOMO ► wyjście króćca sprężonego
powietrza: Płyta podstawowa ISO 5599-1 ► Uruchamianie ręczne: nie samoblokujący, bez
Rozmiary, przyłącza 2 i 4 boczne, przyłącza 12 i 14 dolne
D581_233_30
* n = Ilość płyt przyłączeniowych
Pokazana została konfiguracja przykładowa. Dostarczony produkt może się z tego względu różnić od ilustracji.
A
G 3/8
A
G 3/8
B
G 1/2
P
56
B1
G 3/8
S
120
C
6,5
T3
127
D
14,5
E
85
F
34
G
29
H
102
J
32
R
20
K
15
M
15
N
43
U3
132
Pogrubione numery materiałowe są dostępne w centralnym magazynie w Niemczech, informacje szczegółowe patrz Koszyk
Katalog elementów pneumatycznych, PDF online, stan 2016-11-30, © AVENTICS S.à r.l., zmiany zastrzeżone
O
29
