Płyta główna, magistrale i karty

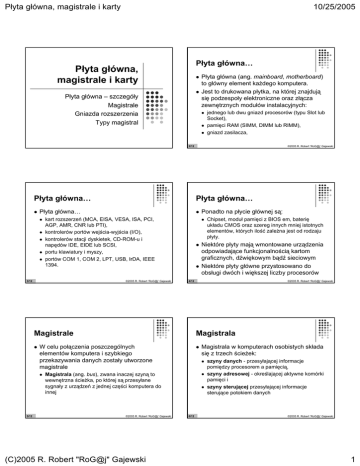

Płyta główna, magistrale i karty 10/25/2005 Płyta główna… Płyta główna, magistrale i karty ! ! Płyta główna – szczegóły Magistrale Gniazda rozszerzenia Typy magistral Płyta główna (ang. mainboard, motherboard) to główny element każdego komputera. Jest to drukowana płytka, na której znajdują się podzespoły elektroniczne oraz złącza zewnętrznych modułów instalacyjnych: ! ! ! jednego lub dwu gniazd procesorów (typu Slot lub Socket), pamięci RAM (SIMM, DIMM lub RIMM), gniazd zasilacza, 2/12 Płyta główna… ! Płyta główna… Płyta główna… ! ! ! ! ! ! kart rozszerzeń (MCA, EISA, VESA, ISA, PCI, AGP, AMR, CNR lub PTI), kontrolerów portów wejścia-wyjścia (I/O), kontrolerów stacji dyskietek, CD-ROM-u i napędów IDE, EIDE lub SCSI, portu klawiatury i myszy, portów COM 1, COM 2, LPT, USB, IrDA, IEEE 1394. 3/12 ©2005 R. Robert ‘RoG@j’ Gajewski ! ! 5/12 Chipset, moduł pamięci z BIOS em, baterię układu CMOS oraz szereg innych mniej istotnych elementów, których ilość zależna jest od rodzaju płyty. Niektóre płyty mają wmontowane urządzenia odpowiadające funkcjonalnością kartom graficznych, dźwiękowym bądź sieciowym Niektóre płyty główne przystosowano do obsługi dwóch i większej liczby procesorów 4/12 ©2005 R. Robert ‘RoG@j’ Gajewski Magistrala W celu połączenia poszczególnych elementów komputera i szybkiego przekazywania danych zostały utworzone magistrale ! Ponadto na płycie głównej są: ! Magistrale ! ©2005 R. Robert ‘RoG@j’ Gajewski ! ! Magistrala (ang. bus), zwana inaczej szyną to wewnętrzna ścieżka, po której są przesyłane sygnały z urządzeń z jednej części komputera do innej ©2005 R. Robert ‘RoG@j’ Gajewski (C)2005 R. Robert "RoG@j" Gajewski Magistrala w komputerach osobistych składa się z trzech ścieżek: ! ! 6/12 szyny danych - przesyłającej informacje pomiędzy procesorem a pamięcią, szyny adresowej - określającej aktywne komórki pamięci i szyny sterującej przesyłającej informacje sterujące potokiem danych ©2005 R. Robert ‘RoG@j’ Gajewski 1 Płyta główna, magistrale i karty 10/25/2005 Magistrale i karty… ! Wydajność magistrali zależy od: ! ! ! Gniazdo rozszerzenia… szerokości ścieżki danych wyrażanej w bitach, prędkości taktowania określanej w megahercach. ! Korzystanie z magistrali przez określone urządzenia jest możliwe przez umieszczenie ich kart sterujących w gniazdach rozszerzeń 7/12 ©2005 R. Robert ‘RoG@j’ Gajewski 8/12 Magistrala ISA ! ! ! ISA (ang. Industry Standard Architecture) to 16 bitowa szyna (czarne podłużne złącze) kart rozszerzających opracowana przez firmę IBM, uznana jako standard przemysłowy łączenia komputerów z urządzeniami zewnętrznymi ! ©2005 R. Robert ‘RoG@j’ Gajewski ! ©2005 R. Robert ‘RoG@j’ Gajewski Magistrala AGP Firma Intel opracowała swój standard PCI ! EISA (ang. Extended Industry Standard Architecture) to opracowany w 1988 r. przez czołowych producentów sprzętu komputerowego, standard 32 - bitowej szyny rozszerzeń, kompatybilnej jednak z 16 bitową magistralą ISA, gdzie specjalny kontroler odpowiada za wybór 16 lub 32 bitowego trybu pracy 10/12 Magistrala PCI 11/12 Ponieważ „im szerzej tym szybciej” opracowano 32 bitowa szynę Częstotliwość 8 MHz pozwala na maksymalna prędkość przesyłu danych wielkości 5 Mbps 9/12 ! ©2005 R. Robert ‘RoG@j’ Gajewski Magistrala EISA Standard wychodzi z użycia, ale bywa jeszcze montowany… ! Gniazdo rozszerzenia (expansion slot) to określenie podłużnego gniazda komunikacyjnego umieszczonego na płycie głównej komputera, w które wpina się dodatkowe urządzenia rozszerzające jego konfigurację ! PCI (ang. Peripheral Component Interconnect) to opracowana przez firmę Intel 32 bitowa szyna systemowa występująca najczęściej na płytach głównych w postaci białych podłużnych złącz 32 bitowa PCI może pracować z zegarem 33 MHz osiągając przy tym przepustowość rzędu 133 MB/s ©2005 R. Robert ‘RoG@j’ Gajewski (C)2005 R. Robert "RoG@j" Gajewski Szczególne wymagania są stawiane dla transmisji grafiki ! ! 12/12 AGP (ang. Accelerated Graphics Port) to opracowany przez firmę Intel interfejs komunikacyjny mający na celu zwiększenie przepustowości kart graficznych Technologia ta pozwala karcie graficznej opracowanej w tym standardzie korzystać bezpośrednio z wydzielonego obszaru pamięci operacyjnej RAM ©2005 R. Robert ‘RoG@j’ Gajewski 2
