IM IS Vitocal 300-G Schemat elektryczny

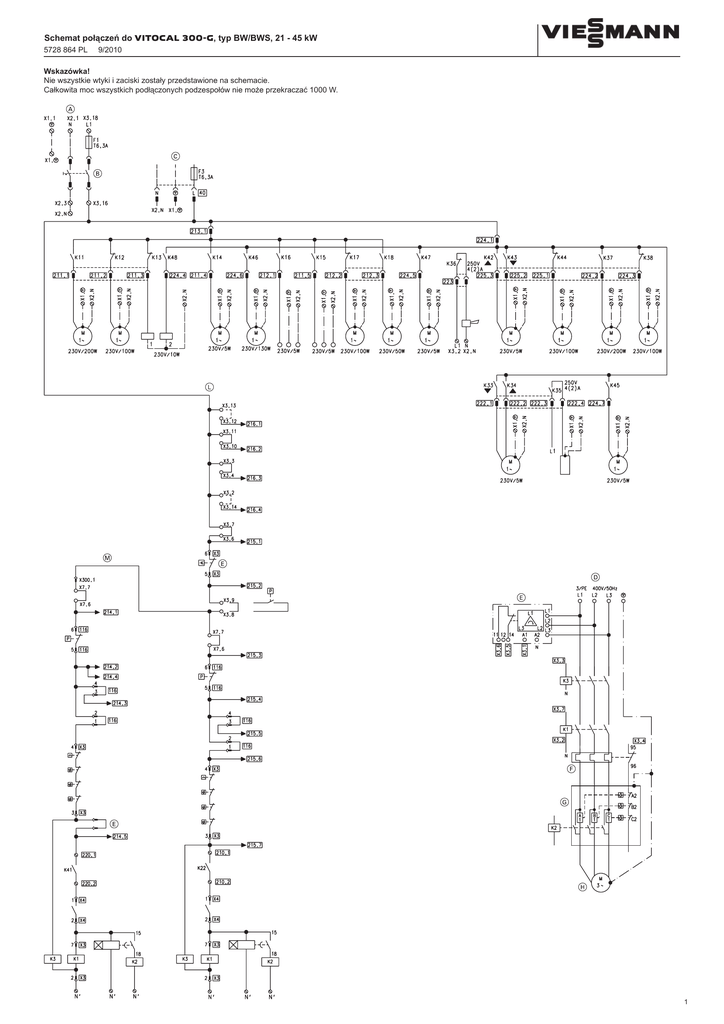

Schemat połączeń do VITOCAL 300-G, typ BW/BWS, 21 - 45 kW
5728 864 PL
9/2010
Wskazówka!
Nie wszystkie wtyki i zaciski zostały przedstawione na schemacie.
Całkowita moc wszystkich podłączonych podzespołów nie może przekraczać 1000 W.
1
Schemat połączeń do VITOCAL 300-G, typ BW/BWS, 21 - 45 kW (ciąg dalszy)
Zaciski przyłącza elektrycznego na instalacyjnej płytce rozdzielaczowej
Wyłącznik zasilania
Zasilanie elektryczne płytki instalacyjnej i regulatora
Przyłącze elektryczne sprężarki
Czujnik prądu trójfazowego
Typ BWS: Opcja
Przekaźnik zabezpieczający silnik
Rozrusznik z opornikami A1, B1, C1 i opornikami Klixon A2, B2, C2
Sprężarka
Łańcuch zabezpieczeń pompy ciepła 1. stopnia (typ BW)
Łańcuch zabezpieczeń pompy ciepła 2. stopnia (typ BWS)
Zasilanie płytek instalacyjnych
40
116.1
116.3
116.5
/ 116.2 Opcja: Wysokie ciśn. regul.
/ 116.4 Opcja: Niskie ciśnienie
/ 116.6 Zabezpieczające wysokie ciśnienie
210.1 / 210.2
211.1
211.2
211.3
211.4
211.5
212.1
212.2
212.3
213.1
214.1
214.2
214.3
214.4
214.5
215.1
215.2
215.3
215.4
215.5
215.6
215.7
216.1
216.2
216.3
216.4
Sterowanie sprężarką, przekaźnikiem sprężarki, pompą ciepła 1. stopnia (typ BW)
Pompa pierwotna, pompa ciepła 1. stopnia, (typ BW) lub wspólnie Pompa pierwotna, sterowanie pompą w studni
Pompa wtórna, pompa ciepła 1. stopnia, (typ BW)
Sterowanie przepływowym podgrzewaczem wody grzewczej, stopień 1
Pompa obiegowa podgrzewacza lub 3-drogowy zawór przełączny „Ogrzewanie/podgrzew wody użytkowe” do pompy ciepła 1. stopnia (typ BW)
Sterowanie funkcją NC („natural cooling”)
Sterowanie funkcją AC („active cooling”)
Pompa obiegu grzewczego bez mieszacza (A1)
Pompa cyrkulacyjna wody użytkowej
Zasilanie elektryczne do przekaźnika grupy 1
Urządzenia zabezpieczające po stronie pierwotnej pompy ciepła
2. stopnia (typ BWS), (przyłącze do X7.6/X7.7), komunikat do regulatora
Zabezpieczające wysokie ciśnienie pompy ciepła 2. stopnia (typ BWS), Komunikat do regulatora
Niskie ciśnienie pompy ciepła 2. stopnia (typ BWS),
Komunikat do regulatora
Wysokie ciśnienie pompy ciepła 2. stopnia (typ BWS), komunikat do regulatora
Sprężarka pompy ciepła 2. stopnia (typ BWS), komunikat do regulatora
Blokada dostawy prądu przez ZE, komunikat do regulatora
Czujnik prądu trójfazowego, komunikat do regulatora
Urządzenia zabezpieczające po stronie pierwotnej pompy ciepła 1. stopnia
(typ BW), lub wspólna pompa pierwotna (przyłącza do X3.8/X3.9, X7.6/X7.7),
Komunikat do regulatora
Zabezpieczające wysokie ciśnienie pompy ciepła 1. stopnia (typ BW),
Komunikat do regulatora
Niskie ciśnienie pompy ciepła 1. stopnia (typ BW), komunikat do regulatora
Wysokie ciśnienie pompy ciepła 1. stopnia (typ BW), komunikat do regulatora
Sprężarka pompy ciepła 1. stopnia (typ BW), komunikat do regulatora
Zapotrzebowanie z zewnątrz, komunikat do regulatora
Usterka nadążnej pompy ciepła w układzie kaskadowym, komunikat do regulatora
Czujnik przepływu, komunikat do regulatora
Blokada z zewnątrz, komunikat do regulatora
220.1 / 220.2
222.1
222.2
222.3 / 222.4
Sterowanie sprężarką, przekaźnik sprężarki,
Pompa ciepła 2. stopnia (typ BWS)
Sterowanie silnika mieszacza zewnętrznej wytwornicy ciepła
Sygnał Mieszacz zam. ~
Sterowanie silnika mieszacza zewnętrznej wytwornicy ciepła
Sygnał Mieszacz otw. |
Sterowanie zewnętrznych wytwornic ciepła
223
Zbiorcze zgłaszanie usterek
224.1
Zasilanie elektryczne do przekaźnika grupy 2
224.2
Pompa pierwotna, pompa ciepła 2. stopnia (typ BWS)
224.3
Pompa wtórna, pompa ciepła 2. stopnia, (typ BWS)
224.4
Sterowanie przepływowym podgrzewaczem wody grzewczej, stopień 2
224.5
Pompa obiegowa ogrzewania podgrzewacza (po stronie wody grzewczej)
do pompy ciepła 2. stopnia (typ BWS)
224.6
Pompa ładująca podgrzewacza (po stronie wody użytkowej),
2-drogowy zawór odcinający
Pompa obiegowa do dogrzewu wody użytkowej
224.7
Pompa obiegu grzewczego Obieg grzewczy z mieszaczem (M2)
225.1
225.2
Sterowanie silnika mieszacza obiegu grzewczego M2
Sygnał Mieszacz zam. ~
Sterowanie silnikiem mieszacza obiegu grzewczego M2
225.3
Sygnał Mieszacz OTW. |
2
X3.3 / X3.4 Pełna ochrona silnika sprężarki (oporniki rozruchu A1, B1, C1
i oporniki Klixon A2, B2, C2)
X3.5 / X3.6 Czujnik prądu trójfazowego, typ BWS, opcja
X4.1 /X4.2 Regulator EZR
K 1
K 2
K 3
Stycznik sprężarki
Stycznik obejścia
Stycznik bezpieczeństwa
X1, X2, X3 Listwy zaciskowe na instalacyjnej płytce rozdzielaczowej
X1 Przyłącze wszystkich przewodów ochronnych
X2 Przyłącze wszystkich przewodów zerowych
X3.3/X3.4 Czujnik przepływu obiegu studni lub mostek
X3.2/X3.14Blokada zewnętrzna, Mieszacz zam. (wymagany beznapięciowy zestyk
zwierny), przy podłączaniu usunąć mostek
X3.6/X3.7 Blokada dostawy prądu przez zakład energetyczny
X3.8/X3.9Mostek (jeśli brak jest podłączonego elementu zabezpieczającego) lub
Wyłącznik ciśnieniowy obiegu pierwotnego lub/i czujnik ochrony przed
zamarzaniem
X3.10/X3.11Zgłoszenie usterki nadążnej pompy ciepła w układzie kaskadowym lub
mostek
X3.12/X3.13Zewnętrzne zapotrzebowanie do pompy ciepła, mieszacz OTW.,
przełączanie Status roboczy (wymagany beznapięciowy zestyk zwierny), przy podłączeniu usunąć mostek
Przełączona faza L1:
X3.1, X3.2, X3.3, X3.7, X3.11, X3.13
X7.6/X7.7 Mostek lub ochrona termiczna pompy pierwotnej
