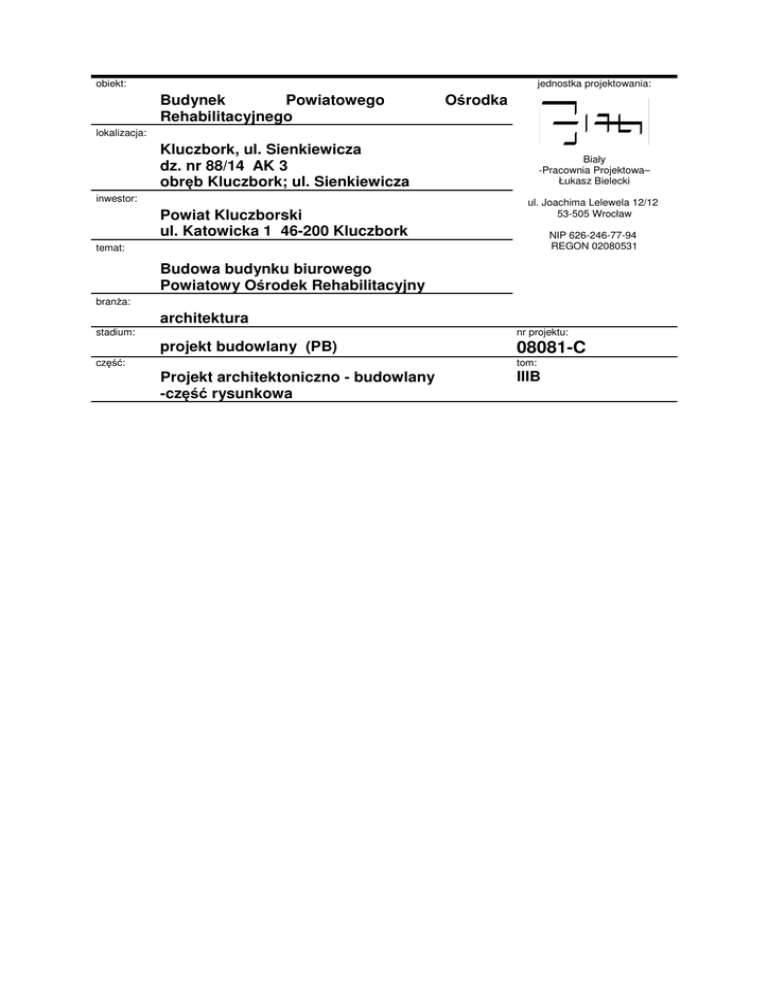

(Bez tytu\263u1)

obiekt:
jednostka projektowania:
Budynek
Powiatowego
Rehabilitacyjnego
Ośrodka
lokalizacja:
Kluczbork, ul. Sienkiewicza
dz. nr 88/14 AK 3
obręb Kluczbork; ul. Sienkiewicza
inwestor:
Powiat Kluczborski
ul. Katowicka 1 46-200 Kluczbork
Biały
-Pracownia Projektowa–
Łukasz Bielecki
ul. Joachima Lelewela 12/12
53-505 Wrocław
NIP 626-246-77-94
REGON 02080531
temat:
Budowa budynku biurowego
Powiatowy Ośrodek Rehabilitacyjny
branża:
architektura
stadium:
nr projektu:
projekt budowlany (PB)
część:
08081-C
tom:
Projekt architektoniczno - budowlany
-część rysunkowa
IIIB
obiekt:
jednostka projektowania:
Budynek
Powiatowego
Rehabilitacyjnego
Ośrodka
lokalizacja:
Kluczbork, ul. Sienkiewicza
dz. nr 88/14 AK 3
obręb Kluczbork; ul. Sienkiewicza
inwestor:
Powiat Kluczborski
ul. Katowicka 1 46-200 Kluczbork
Biały
-Pracownia Projektowa–
Łukasz Bielecki
ul. Joachima Lelewela 12/12
53-505 Wrocław
NIP 626-246-77-94
REGON 02080531
temat:
Budowa budynku biurowego
Powiatowy Ośrodek Rehabilitacyjny
branża:
Instalacje sanitarne
stadium:
nr projektu:
projekt budowlany (PB)
część:
08081-C
tom:
Projekt instalacji sanitarnych
-opis techniczny
IVA
1. Podstawa opracowania
Projekt opracowano w oparciu o:
- Zlecenie Inwestora;
- Plan zagospodarowania terenu w skali 1 : 500;
- Obowiązujące normy i przepisy;
- Podkłady architektoniczne budynków
2. Zakres opracowania
Opracowanie swoim zakresem obejmuje projekt instalacji sanitarnych wewnętrznych dla potrzeb
budynku Powiatowego Centrum Rehabilitacyjnego. W skład opracowania wchodzi projekt: instalacji
wody zimnej, ciepłej i cyrkulacji, instalacji przeciwpożarowej, instalacji kanalizacji sanitarnej i
deszczowej, instalacji centralnego ogrzewania i wentylacji.
3. Instalacja wodociągowa
3.1. Informacje ogólne
Budynek będzie zaopatrywany w wodę z miejskiej sieci wodociągowej przyłączem o średnicy ø63
PE-HD. Instalacja wody zimnej wprowadzona będzie do budynku od strony północnej – zgodnie z
projektem sieci zewnętrznych, a instalacja wody ciepłej i cyrkulacji z projektowanej kotłowni
zlokalizowanej w piwnicy budynku. Główny wodomierz znajdować się będzie w pomieszczeniu
P1_08– zgodnie z projektem sieci zewnętrznych. Dodatkowo w pomieszczeniu P1_03
zaprojektowano wodomierz wody zimnej WS-10-NK oraz wody ciepłej WS-6-NK, na odgałęzieniu
zasilającym część budynku przeznaczoną pod wynajem.
Jako zabezpieczenie przed zwrotnym przepływem wody zaprojektowano zawór antyskażeniowy
oraz filtr siatkowy. Zestaw wodomierzowy jest przedmiotem projektu przyłącza.
3.2.
Przewody
Wewnętrzne instalacje wody zimnej, ciepłej i cyrkulacji zaprojektowano z przewodów i kształtek
systemu rur wielowarstwowych PE z wkładką aluminiową łączonych poprzez połączenia
zaprasowywane (kształtki PPSU).
Montaż przewodów przy użyciu standardowych podpór i zawiesi.
Przewody wody zimnej prowadzone w kanale technicznym wymagają ogrzewania za pomocą kabli
grzejnych. W celu przeciwdziałaniu zamarzaniu rur stalowych wody zimnej bytowo-gospodarczej w
kanale technicznym należy owinąć je kablami stałooporowymi typu DT/P10 o długości 120 mb i
mocy jednostkowej 10 W/m zintegrowanymi z termostatami devireg 330 -10-+10 0C firmy DEVI. Przy
założeniu 3 cm izolacji rur w kanale należy tak owinąć rury, aby zostały zachowane następujące
moce dla odpowiednich średnic: DN50- 10 W/mb rury, DN65- 12 W/mb rury, DN80- 14 W/mb rury,
DN100- 17 W/mb rury. Szczegółowe rozplanowanie ułożenia kabli grzejnych winno być wykonane
zgodnie z zaleceniami i wytycznymi producenta. Zasilanie kabli grzejnych wydano w części
elektrycznej projektu.
System rozprowadzenia instalacji trójnikowy. Główne przewody rozdzielcze będą prowadzone na
parterze budynku w przestrzeni międzystropowej nad głównymi korytarzami, a odcinki
doprowadzające wodę do poszczególnych przyborów w bruzdach w ścianach lub w posadzce.
Należy zachować minimalne promienie gięcia zalecane przez producenta. Przewody ułożone w
podłodze oraz podejścia do przyborów zaizolować izolacją cieplną o grubości 6mm.
Zabrania się prowadzenia przewodów wody zimnej nad przewodami centralnego ogrzewania, wody
ciepłej oraz przewodami elektrycznymi.
Spadki przewodów powinny zapewnić możliwość spuszczenia z nich wody w jednym lub kilku
punktach oraz możliwość odpowietrzenia instalacji prze najwyżej położony punkt czerpalny.
W miejscach prowadzenia rur przez przegrody powinny być założone tuleje, co najmniej 0,2 cm
dłuższe niż grubość ściany. Przestrzeń między rurą a tuleją powinna być wypełniona materiałem
elastycznym, zapewniającym swobodny przesuw i niedziałającym agresywnie na materiał rur. W
miejscach przejść przewodów przez ściany nie powinny być wykonane połączenia rur oraz nie mogą
one stanowić dodatkowych punktów stałych.
Do kompensacji wydłużeń termicznych przewidziano kompensację naturalną oraz U-kształtową.
W projektowanym budynku występują następujące punkty czerpalne:
- wanna
- natrysk
- umywalka
- pralka
- płuczka ustępowa
- zlewozmywak
- zmywarka
Zgodnie z wymaganiami producenta przyjęto następujące kryteria doboru średnic przewodów na
prędkość maksymalną:
- 1,8 m/s dla podejść i mieszkań,
- 1,5 m/s dla pionów i sieci rozdzielczej.
3.3.
Obliczenia zapotrzebowania na wodę
Obliczenia wykonano w oparciu o wyposażenie budynku w przybory sanitarne według projektu
budowlanego architektury zakładając, że instalacja basenowa będzie napełniana w okresie nocnym.
Procedura obliczeniowa wg PN-92/B-01706.
Do obliczeń przyjęto wartości wypływów normatywnych:
0,07 l/s – umywalka
0,07 l/s – zlewozmywak
0,15 l/s – natrysk
0,13 l/s – miska ustępowa
0,3 l/s - pisuar
qn= 9,5 dm3/s
Ze względu na charakter projektowanego budynku przepływ obliczeniowy q określono wg wzoru:
q = 0,682 ⋅ (Σq n ) 0, 45 − 0,14
qn= 1,74 dm3/s = 6,26 m3/h
W budynku zaprojektowano instalację hydrantową przeciwpożarową. Przepływ obliczeniowy dla
dwóch działających równocześnie hydrantów HP25 wynosi:
qn= 2x 1,0 dm3/s = 2 dm3/s = 7,2 m3/h
Przy założeniu działania dwóch hydrantów wewnętrznych HP25 oraz 15% zużycia wody na cele
gospodarczo-bytowe przepływ dla budynku wynosi:
qn= 2 + 0,15x 1,74 dm3/s = 2,26 dm3/s = 8,14 m3/h
3.4.
Dobór wodomierza głównego
Umowny przepływ obliczeniowy (do doboru wodomierza):
qwod = 2,0 x qn = 2,0 x 8,14 = 16,28 m3/h
Dobrano wodomierz sprzężony MWN/WS 2,5 S dn50 firmy PoWoGaz:
maksymalny roboczy strumień objętości
m3/h;
nominalny strumień objętości
m3/h;
qmax = 35,0
qnom = 15,0
Spełniony został warunek doboru wodomierza:
Dnwod = 50  Dnprzew = 65
qn = 8,14 m3/h <= qmax/2,0 = 35,0/2,0 = 17,5 m3/h.
Pomiar zużycia odbywać się będzie na głównym zestawie wodomierzowym umieszczonym w
piwnicy budynku w pom. wodomierza, w skład którego wchodzą:
- zawory kulowe dn65– 3szt.;
- wodomierz sprzężony MWN/WS 2,5 S dn50 firmy PoWoGaz;
- filtr siatkowy kołnierzowy DN65
- izolator przepływu zwrotnego kołnierzowy DN65 typu BA firmy Danfoss.
3.5.
Dobór wodomierzy dla części przeznaczonej pod wynajem
Umowny przepływ obliczeniowy (do doboru wodomierza wody zimnej) przyjęto na podstawie
wcześniejszego projektu technologii basenu:
qwod = 2,0 x qn = 2,0 x 7,0 = 14,0 m3/h
Dobrano wodomierz sprzężony WS-10-NK dn40 firmy PoWoGaz:
maksymalny roboczy strumień objętości
m3/h;
nominalny strumień objętości
m3/h;
qmax = 20,0
qnom = 10,0
Spełniony został warunek doboru wodomierza:
Dnwod = 40  Dnprzew = 40
qn = 7 m3/h <= qmax/2,0 = 20,0/2,0 = 10,0 m3/h.
Umowny przepływ obliczeniowy (do doboru wodomierza wody ciepłej) przyjęto na podstawie
wcześniejszego projektu instalacji c.w.u.:
qwod = 2,0 x qn = 2,0 x 4,58 = 9,16 m3/h
Dobrano wodomierz sprzężony WS-6-NK dn32 firmy PoWoGaz:
maksymalny roboczy strumień objętośc qmax = 12,00 m3/h;
nominalny strumień objętości qnom = 6,00 m3/h;
Spełniony został warunek doboru wodomierza:
Dnwod = 32  Dnprzew = 32
qn = 4,58 m3/h <= qmax/2,0 = 12,0/2,0 = 6,0 m3/h.
Pomiar zużycia odbywać się będzie W szafce licznikowej umieszczonej w piwnicy budynku w pom.
P1_03.
3.6.
Próby szczelności
Próba szczelności instalacji powinna być wykonana zgodnie z wytycznymi zawartymi w „Warunkach
technicznych wykonania i odbioru rurociągów z tworzyw sztucznych”.
Przed przystąpieniem do próby ciśnieniowej należy odłączyć wszystkie elementy i armaturę, które
przy ciśnieniu wyższym od ciśnienia pracy mogłyby ulec uszkodzeniu lub zakłócić próbę.
Próbę szczelności wykonać bezpośrednio po montażu, przed zakryciem bruzd, szachtów, przed
dokonaniem izolacji cieplnej. Armaturę czerpalną zamontować po dokonaniu prób szczelności; na
czas próby zastąpić ją korkami.
Badaną instalację napełnić woda wodociągową, dokładnie odpowietrzając w najwyższych punktach,
a następnie sprawdzić, czy wszystkie połączenia przewodów i armatury są szczelne. Po
stwierdzeniu szczelności instalacji należy dokonać próby podwyższonego ciśnienia. Wielkość
ciśnienia próbnego wynosi 1,5-krotność ciśnienia roboczego. Instalację uważa się za szczelną, jeśli
w ciągu 20 min trwania próby manometr kontrolny nie wykaże spadku ciśnienia.
3.7.
Płukanie i dezynfekcja instalacji
Płukanie instalacji należy przeprowadzić silnym strumieniem wody filtrowanej przy najwyższym
ciśnieniu dyspozycyjnym na dopływie, przy całkowicie otwartych wszystkich zaworach. Po
przeprowadzonym płukaniu instalację pozostawić całkowicie wypełnioną wodą.
Płukanie przeprowadzić dwukrotnie po próbie szczelności i po dezynfekcji.
3.8.
Izolacje
Główne rozprowadzenie przewodów wody zimnej, ciepłej oraz cyrkulacyjnej w piwnicy przewidziano
pod stropem oraz w kanale technicznym. Rury należy zaizolować izolacją cieplną zgodnie z
wymaganiami podanymi w rozporządzeniu.
Minimalna grubość izolacji cieplnej przy współczynniku przewodzenia ciepła nie większym niż
0,035W/mK powinna wynosić:
- dla przewodów o średnicy wewnętrznej do 22mm – 20mm
- dla przewodów o średnicy wewnętrznej od 22 do 35mm – 30mm
- dla przewodów o średnicy wewnętrznej od 35 do 100mm – równa średnicy rury.
- dla przewodów wody zimnej – 10mm
4. Instalacja hydrantowa przeciwpożarowa
Źródłem zasilania dla wewnętrznej instalacji przeciwpożarowej w budynku będzie miejska sieć
wodociągowa. Wymagane ciśnienie w instalacji będzie gwarantowane z sieci miejskiej.
Instalację przeciwpożarową hydrantową wykonać z rur stalowych ocynkowanych łączonych za
pomocą złączek zaciskowych.
Instalacja przeciwpożarowa zapewnia jednoczesne zasilanie w wodę do celów ppoż. dla dwóch
sąsiednich hydrantów wewnętrznych. Instalacja hydrantowa została zaprojektowana na potrzeby
całego budynku. Na parterze zaprojektowano cztery hydranty HP25, które rozmieszczono w
miejscach ogólnie dostępnych.
Wszystkie hydranty spięto w jeden obwód.
Hydranty należy umieścić w szafkach hydrantowych wyposażonych w prądownice i wąż tłoczny o
długości 20m. Szafkę należy umieścić na takiej wysokości aby zawór hydrantowy znajdował się
1,35m nad poziomem podłogi. Dla hydrantów HP25 przyjmuje się minimalną wydajność mierzoną na
wylocie prądownicy 1,0 dm3/s, a ciśnienie na zaworze hydrantowym Ø25 powinno zapewnić
powyższą wydajność z uwzględnieniem zastosowanej średnicy dyszy prądownicy tzn. nie mniejszej
niż 0,2 MPa na wylocie z prądownicy.
W pomieszczeniu kotłowni na rozejściu instalacji na cele bytowo- gospodarcze należy przewidzieć
zawór nadprędkości. Na odejściu wody na cele ppoż. należy przewidzieć zawór antyskażeniowy
typu EA DN80.
5. Instalacja kanalizacji sanitarnej
5.1. Informacje ogólne
Odprowadzenie ścieków sanitarnych zaprojektowano do miejskiej sieci kanalizacji sanitarnej.
5.2.
Przewody
Instalację kanalizacji sanitarnej wykonać z rur i kształtek systemu kanalizacji wewnętrznej i
zewnętrznej z PVC-U. Połączenia rur kielichowe z uszczelką gumową. Montaż przewodów przy
użyciu standardowych podpór i zawiesi.
5.3.
Prowadzenie instalacji
Ścieki z budynku odprowadzane będą czteroma wylotami o średnicy Ø160mm – zgodnie z
projektem przyłączy. Piony kanalizacyjne łączą się pod stropem parteru w piwnicy lub w gruncie i
odprowadzane. Po przejściu przewodów odprowadzających z pionu w poziom należy zwiększyć ich
średnicę do Ø160mm oraz zamontować rewizje.
Stosować zasady podejść pojedynczych i podejść zbiorowych zawarte w PN-EN 12056-2:2002.
Trójnik z podejścia do WC umieszczać możliwie najniżej w pionie na danej kondygnacji w warstwach
miękkich posadzki.
Wszystkie podejścia prowadzić w warstwie wylewki lub nad posadzką obudowane płytami G-K w
formie półek przy posadzce lub dodatkowych ścianek. Dla średnic Ø 50mm dopuszcza się
prowadzenie podejść w bruzdach ściennych. Trójnik z podejścia do WC umieszczać możliwie
najniżej w pionie na kondygnacji w warstwach miękkich posadzki.
Stosować normowe wysokości montażu przyborów sanitarnych. Podejścia prowadzić ze spadkiem
min. 2%. Wymaga się stosowania zamknięcia syfonowego (wodnego) dla wszystkich przyborów, dla
pralki z dodatkowym korkiem zamykającym. Zaleca się, aby odprowadzenie ścieków z pralki
znajdowało się nie wyżej niż 60 cm nad poziomem posadzki.
Piony montować w szachtach przy pomocy elastycznych uchwytów. Na zakończeniu pionów
stosować wywiewki kanalizacyjne o średnicy o jeden dymensję większą od pionu Ø160mm, których
wylot powinien znajdować się minimum 0,6m nad połacią dachu.
Wpusty podłogowe zaprojektowane w pomieszczeniach P1_02, P1_08 i P1_02 należy podpiąć do
studzienek, w których będą zamontowane pompy.
Montaż instalacji (cięcie rur, łączenie rur i kształtek, montaż syfonów odpływowych, mocowania
przewodów układanie rur w gruncie) należy wykonać ściśle wg instrukcji producenta.
5.4.
Próby szczelności
Badanie szczelności urządzeń kanalizacyjnych powinno odpowiadać następującym warunkom :
przewody kanalizacyjne spustowe sprawdzić na szczelność w czasie swobodnego przepływu przez
nie wody przed zabudowaniem, poziome przewody kanalizacyjne sprawdza się na szczelność
poprzez oględziny po napełnieniu wodą instalacji powyżej kolana łączącego pion z poziomem.
6. Instalacja kanalizacji deszczowej
6.1. Informacje ogólne
Odprowadzenie ścieków deszczowych z powierzchni dachu budynku i terenu wewnętrznego
dziedzińca przewidziano ( zgodnie z projektem przyłącza kanalizacji deszczowej ) do miejskiej sieci
kanalizacji deszczowej.
6.2.
Przewody
Instalacje kanalizacji deszczowej wykonać z rur i kształtek systemu odwodnień z PE-HD łączonych
poprzez zgrzewanie.
6.3.
Prowadzenie instalacji
Wody opadowe z połaci dachowych odprowadzone będą poprzez zewnętrzne rury spustowe
wyposażone w osadniki, do projektowanych zewnętrznych przykanalików i sieci zewnętrznych z rur
PCV Ø160mm, Ø200mm, Ø315mm zgodnie z projektem przyłączy. Przy przejściu kanałów
deszczowych pod fundamentami budynku projektuje się rury ochronne stalowe Ø400mm.
6.4.
Próby szczelności
Badanie szczelności urządzeń kanalizacyjnych powinno odpowiadać następującym warunkom :
przewody kanalizacyjne spustowe sprawdzić na szczelność w czasie swobodnego przepływu przez
nie wody, poziome przewody kanalizacyjne sprawdza się na szczelność poprzez oględziny po
napełnieniu wodą instalacji powyżej kolana łączącego pion z poziomem.
7. Instalacja centralnego ogrzewania
7.1. Informacje ogólne
Zaprojektowano ogrzewanie centralne, pompowe, wodne, systemu zamkniętego o parametrach
obliczeniowych 80/60oC.
Źródłem ciepła dla budynku będzie lokalna kotłownia gazowa zlokalizowana w piwnicy budynku. Z
kotłowni ciepło dostarczane będzie poprzez kanał techniczny do części przeznaczonej pod wynajem
oraz wybranych pomieszczeń piwnicznych i hallu E_05. Pozostałe pomieszczenia będą zasilane z
głównej nitki poprowadzonej na parterze w przestrzeni międzystropowej nad głównymi korytarzami .
Sumaryczne zapotrzebowanie ciepła dla budyku 106 kW.
Obliczenia wykonano w programie do projektowania Instal-OZC firmy InstalSOFT, który stosuje
europejski pakiet norm. Obliczenia cieplne przegród według EN ISO 6946. Straty ciepła według PNEN 12831.
Przyjęte temperatury dla miejscowości Kluczbork:
- obliczeniowa temperatura zewnętrzna -18oC
- roczna średnia temperatura zewnętrzna - 7,8oC
- pomieszczenia biurowe, pomieszczenia socjalne– 20oC
- łazienki - 24oC
- komunikacja - 16oC
- pomieszczenia techniczne – 8-12oC
Dodatkowo instalacja c.o. zasila 3 kurtyny powietrzne o łącznej mocy 21kW.
7.2.
Przewody
Przewody sieci rozdzielczej, piony instalacji centralnego ogrzewania wykonać z rur tworzywowych,
trójwarstwowych z wkładką z aluminium. Przewody należy rozprowadzić pod stropem w piwnicy, w
kanale technicznym oraz w przestrzeni międzystropowej na parterze budynku.
Wszystkie rury prowadzonej sieci rozdzielczej i piony zaizolować, rury prowadzone w posadzce
należy umieścić w izolacji cieplnej o grubości 6mm.
Przejście z rur stalowych na polietylenowe musi być rozłączne.
Na podejściach do pionów zamontować zawory odcinające. Dodatkowo zamontować zawory
spustowe w najniższych punktach instalacji, a w najwyższych punktach przewidzieć zawory
odpowietrzające (tak, aby istniała możliwość odpowietrzenia i odwodnienia każdego fragmentu
instalacji).
7.3.
Grzejniki
Do ogrzewania pomieszczeń zastosowano standardowe grzejniki płytowe z podłączeniem dolnym,
bocznym (np. Brugman Uniwersal VK). Zaprojektowano grzejniki o wysokości 60cm. Do ogrzewania
łazienek zastosowano grzejniki drabinkowe z podłączeniem dolnym, od ściany.
Dodatkowo w pomieszczeniu E_02 zaprojektowano dwa aparaty ogrzewcze (np. Juwent Tropic)
pokrywające zapotrzebowanie ciepła tego pomieszczenia.
W piwnicy w zaprojektowano grzejniki płytowe z podłączeniem bocznym.
7.4.
Armatura
- wszystkie grzejniki należy doposażyć w głowice termostatyczne,
- podłączenia do instalacji grzejników płytowych - poprzez przyłącza grzejnikowe kątowe z
możliwością odcięcia przepływu,
- przy grzejnikach typu drabinkowego zastosować kątowe zawory odcinające z funkcją opróżniania
instalacji oraz kątowe zawory termostatyczne,
- na rozejściach przewodów rozdzielczych należy zastosować automatyczne zawory równoważące
(∆p=5-25kPa) do utrzymywania stałego ciśnienia dyspozycyjnego,
- należy przed przetwornikiem przepływu (ciepłomierzem) zamontować filtr siatkowy chroniący przed
zanieczyszczeniami.
7.5.
Liczniki ciepła
Do pomiaru ciepła w części budynku przeznaczonej pod wynajem zastosowano ciepłomierz
kompaktowy z przetwornikiem przepływu typu CEK – 539 (PoWoGaz). Ciepłomierz należy
zlokalizować w szafce licznikowej w pomieszczeniu P1_03. Licznik ten należy montować zgodnie z
instrukcją producenta.
7.6.
Izolacje
Należy zaizolować przewody rozdzielcze w piwnicy i na parterze, piony w szachcie instalacyjnym
oraz przewody rozprowadzane w posadzce otuliną z pianki poliuretanowej (o współczynniku
λ≤0,035W/mK). Grubość pianki - zgodnie z warunkami technicznymi.
Wymagania izolacji cieplnej przewodów i komponentów
Rodzaj przewodu lub komponentu
Średnica wewnętrzna do 22 mm
Średnica wewnętrzna od 22 do 35 mm
Średnica wewnętrzna od 35 do 100 mm
Średnica wewnętrzna ponad 100 mm
Przewody i armatura wg poz. 1-4
przechodzące
przez
ściany
lub
stropy,
skrzyżowania przewodów
Przewody ogrzewań centralnych wg poz. 1-4,
ułożone w komponentach
budowlanych między ogrzewanymi
pomieszczeniami różnych użytkowników
Przewody wg poz. 6 ułożone w podłodze
Minimalna grubość izolacji cieplnej
(materiał 0,035 W/(m · K)
20 mm
30 mm
Równa średnicy wewnętrznej rury
100 mm
½ wymagań z poz. 1-4
½ wymagań z poz. 1-4
6 mm
8. Instalacja wentylacji
8.1. Informacje ogólne
Na parterze budynku należy wykonać instalację wentylacyjną nawiewno- wywiewną.
Zaprojektowano 3 oddzielne instalacje wentylacyjne. Wszystkie instalacje należy wykonać z
zastosowaniem central z odzyskiem powietrza oraz dogrzewem powietrza na nagrzewnicy wodnej.
8.2.
Strumienie powietrza
Na podstawie danych uzyskanych od architektów:
- przewidywanej funkcji pomieszczeń;
- liczby osób pracujących na jednej zmianie;
- typie okien w pomieszczeniach (otwierane);
- dopuszczeniu do palenia tytoniu w pomieszczeniach dobrano wymagane strumienie powietrza:
1
2
3
4
5
nume
r
pom.
01
02
03
04
05
6
01
B
sekretariat
7
02
B
pom. biurowe
8
03
B
pom. biurowe
9
04
B
pom. biurowe
10
05
B
pom. biurowe
11
06
B
12
07
B
pom. gospodarcze
pokój
terapeutyczny
13
08
B
pom. biurowe
14
15
16
17
18
09
10
11
12
13
B
B
B
B
B
WC
WC
Archiwum
pom. socjalne
WC
19
01
C
pok.diagnostyczny
20
02
C
pok.diagnostyczny
21
03
C
pok.diagnostyczny
22
04
C
pok.diagnostyczny
23
05
C
pok.diagnostyczny
24
06
C
pok.diagnostyczny
25
26
27
28
29
30
31
07
08
09
10
11
12
13
C
C
C
C
C
C
C
pom. socjalne
pom. gospodarcze
WC
pok.komputerowy
hol
pok.rehabilitacyjny
WC
32
14
C
pok.diagnostyczny
33
15
C
pok.konferencyjny
34
16
C
sekretariat
35
17
C
księgowość
36
18
C
pok.dyrekcji
37
19
C
pok.diagnostyczny
38
20
C
pok.diagnostyczny
39
21
C
40
22
C
lp.
częś
ć
funkcja
liczba osób
A
A
A
A
A
przedpokój
pokój
kuchnia
pokój
łazienka
2+2
2+2
1os.obsługi+2
interesantów
2os.obsługi+4int
eresantów
1os.obsługi+2
interesantów
1os.obsługi+2
interesantów
2os.obsługi+4
interesantów
-
pok.terapii
grupowej
pok.terapii
grupowej
Vmin/os.
[m3/h]
n
[h-1]
Vl.os.
[m3/h]
Vn [m3/
h]
Vw [m3/h]
50
50
-
20
20
-
1
2
2
-
80
80
-
25
42
39
-
20
-
80
-
20
-
155
-
20
-
80
-
20
-
80
-
20
-
155
-
-
1
-
40
20
-
310
-
20
-
235
-
-
2
4
-
-
50
185
-
20
-
155
-
20
-
155
-
20
-
80
-
20
-
155
-
20
-
80
-
20
-
155
-
20
20
-
4
1
1
-
500
105
-
200
15
15
-
20
-
80
-
20
-
315
-
-
-
155
-
20
-
80
-
20
-
80
-
20
-
80
-
20
-
80
-
18 osób
20
-
470
-
18 osób
20
-
470
-
8 osób
3os. obsługa + 6
interesantów
2os.obsługi+4
interesantów
2os.obsługi+4
interesantów
1os.obsługi+2
interesantów
2os.obsługi+4
interesantów
1os.obsługi+2
interesantów
2os.obsługi+4
interesantów
19 osób
4 osoby
1os.obsługi+2
interesantów
12 osób
2os.obsługi+4
interesantów
3 osoby
1os.obsługi+2
interesantów
2os.obsługi+4
interesantów
1os.obsługi+2
interesantów
50
50
50
50
100
-
41
23
C
archiwum
42
24
C
pok.diagnostyczny
43
25
C
pok.diagnostyczny
44
01
D
pom. biurowe
45
02
D
pom. biurowe
46
03
D
pom. biurowe
47
04
D
pom. biurowe
48
05
D
pom. biurowe
49
06
D
pom. biurowe
50
51
52
53
54
55
56
57
58
59
07
08
09
10
11
01
02
03
04
05
D
D
D
D
D
E
E
E
E
E
archiwum
WC
WC
pom.socjalne
WC
wiatrołap
hol+recepcja
korytarz
korytarz
hol wejściowy
1os.obsługi+2
interesantów
2os.obsługi+4
interesantów
2os.obsługi+4
interesantów
2os.obsługi+4
interesantów
1os.obsługi+2
interesantów
1os.obsługi+2
interesantów
2os.obsługi+4
interesantów
2os.obsługi+4
interesantów
-
-
2
-
80
20
-
80
-
20
-
155
-
20
-
155
-
20
-
155
-
20
-
80
-
20
-
80
-
20
-
155
-
20
-
155
-
-
2
2
2
1
1
2
-
60
65
945
390
240
505
50
75
100
-
gdzie:
Vmin/os. – wymagany minimalny strumień powietrza
zewnętrznego na jedną osobę [m3/h] w zależności od przyjętych warunków;
n–
min. krotność wymian powietrza dla danego typu
pomieszczeń [h-1];
Vl.os. – wymagany minimalny strumień powietrza na podstawie
przyjętej liczby osób przebywających w pomieszczeniu;
Vl.os =n *Vmin/os. *1,3 [m3/h]
Vn – wymagany minimalny strumień powietrza na podstawie
przyjętej krotności wymian.
8.3.
Prowadzenie instalacji
Zaprojektowano instalacje z zastosowaniem wewnętrznych central wentylacyjnych nawiewnowywiewnych (VS-30 firmy VTS) wyposażonych w wymiennik krzyżowy o sprawności odzysku ciepła
około 60% oraz nagrzewnice wodne zasilane stałymi parametrami wody grzewczej 80/60oC z
kotłowni gazowej zlokalizowanej w piwnicy budynku. Centrale umieszczone będą na poddaszu.
Dobór central wentylacyjnych:
lp.
1
2
3
typ centrali
VS-30-L-PH
VS-30-L-PH
VS-30-L-PH
P/L
L
L
L
P- prawe wykonanie
L- lewe wykonanie
Parametry central:
lp.
1
2
V
[m3/h]
2490
3940
η odzysku [%]
60
60
t(za wymiennikiem)
[oC]
3,1
3,4
QN
[kW]
18,05
31,16
3
2450
60
3,1
18,05
Układ nawiewny pracować będzie wyłącznie na powietrzu zewnętrznym. Czerpnie powietrza o
przekroju kołowym i prostokątnym przewidziano na dachu oraz elewacji budynku, w miarę
możliwości od najmniej nasłonecznionych stron świata.
Dobór czerpni powietrza:
lp.
1
2
3
V
[m3/h]
2490
3940
2450
a x b,d
[mm]
400
500x500
400x400
w
[m/s]
5,51
5,58
5,42
Powietrze nawiewane jest i usuwane z pomieszczeń poprzez trzy centrale wentylacyjne
zlokalizowane na poddaszu budynku oraz wywietrzniki dachowe zamontowane na kanale
wywiewnym z pomieszczeń sanitarnych i archiwów (typ Fenko, firmy Uniwersal lub typ VBP042,
firmy Aereco). Sterowanie wywietrznikami dachowymi należy sprężyć z działaniem centrali
wentylacyjnej. Powietrze usuwane przez centrale należy wywiać kanałami o przekroju kołowym lub
prostokątnym (zgodnie z częścią rysunkową) umieszczonymi w przestrzeni międzystropowej na
parterze budynku oraz na poddaszu. Kanały wywiewne na dachu wyposażyć w wyrzutnie powietrza
typu ST-DH.
Instalacje wentylacji nawiewno-wywiewnej należy rozprowadzić w przestrzeni sufitu podwieszonego
wzdłuż głównych korytarzy budynku. Kanał nawiewny umieścić nad kanałem wywiewnym.
Zastosować tłumiki akustyczne kanałowe za centralami wentylacyjnymi, zarówno na nawiewnie jak i
wywiewie z pomieszczeń.
Jako elementy nawiewne i wywiewne zastosować nawiewniki sufitowe i ścienne oraz kratki
wywiewne zgodnie z częścią rysunkową. Instalacje kanałowe należy wykonać z kanałów
prostokątnych stalowych ocynkowanych oraz z kanałów kołowych typu SPIRO (system dla części D
oraz holu E_02).
W toaletach zapewnić wywiew mechaniczny - zapewnić stały wywiew na poziomie 50m3/h na 1
miskę ustępową.
8.4.
Kurtyny powietrzne
Przy głównych drzwiach wejściowych do holu E_05 oraz przy drzwiach na wewnętrzny dziedziniec
zaprojektowano kurtyny powietrzne firmy Frico. Dobrano trzy kurtyny Thermozone AD210W z
wymiennikiem wodnym o mocy 7,0 kW każda pracujące na parametrach 80/60oC, o szerokości 1m.
Przepływ powietrza i moc grzewcza kurtyn sterowana jest automatycznie w funkcji położenia drzwi i
temperatury wewnętrznej.
Przy otwartych drzwiach wentylatory pracują na najwyższej prędkości, a po ich zamknięciu po
nastawionym czasie (1-10min.) przechodzą na prędkość najniższą, o ile jest konieczność
wyrównania temperatury i wyłączają się. Termostat steruje mocą grzewczą.
Kurtyny oraz nagrzewnice powietrza będą zasilane wodą o parametrach obliczeniowych 80/60oC z
instalacji c.o.
9. Uwagi ogólne
Wszystkie instalacje wykonać z zachowaniem odpowiedniej szczelności połączeń. Przejścia
instalacji przez zewnętrzne przegrody budynku znajdujące się poniżej terenu, muszą być
zabezpieczone przed możliwością przenikania gazu do wnętrza budynku zgodnie z §234 ust.4
Rozporządzenia Ministra Infrastruktury z dnia 07 kwietnia 2004 r. Dz.U. Rok 2002 Nr 75 poz. 690.
Należy w tym celu zastosować na przejściach rur przez ściany wkłady uszczelniające Enco typu
HRD i WRD. Przejścia instalacji sanitarnych przez ściany oddzielające strefy pożarowe należy
zabezpieczyć stosując specjalne masy termokurczliwe dla rur stalowych (np. Hilti) i kołnierze
zaciskowe zabezpieczające pozostałe rury.
mgr inż. Marcin Fleszyński
uprawnienia nr 479/01/DUW
