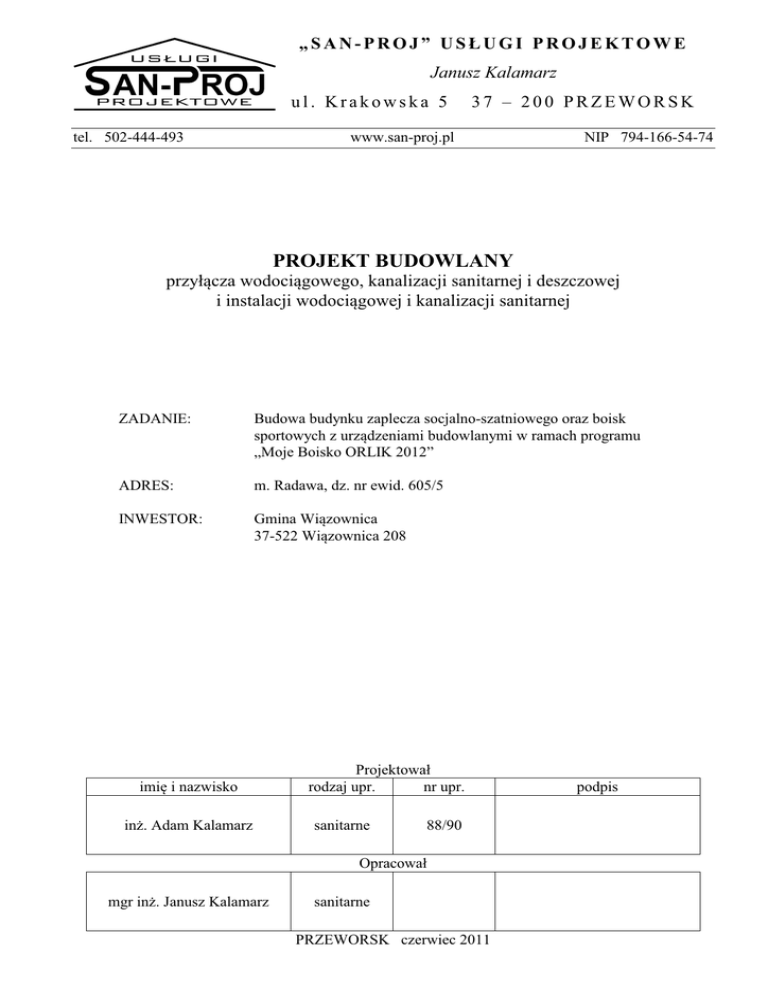

PROJEKT BUDOWLANY
przyłącza wodociągowego, kanalizacji sanitarnej i deszczowej
i instalacji wodociągowej i kanalizacji sanitarnej
ZADANIE:
Budowa budynku zaplecza socjalno-szatniowego oraz boisk
sportowych z urządzeniami budowlanymi w ramach programu
„Moje Boisko ORLIK 2012”
ADRES:
m. Radawa, dz. nr ewid. 605/5
INWESTOR:
Gmina Wiązownica
37-522 Wiązownica 208
imiĊ i nazwisko
inĪ. Adam Kalamarz
Projektował
rodzaj upr.
nr upr.
sanitarne
88/90
Opracował
mgr inĪ. Janusz Kalamarz
sanitarne
PRZEWORSK czerwiec 2011
podpis
SPIS OPRACOWANIA
I.
Opis techniczny
1.
Przedmiot i zakres opracowania........................................................................................ 2
2.
Podstawa opracowania. ..................................................................................................... 2
3.
Kanalizacja deszczowa...................................................................................................... 2
4.
Przyłącza sanitarne............................................................................................................ 6
5.
Odwodnienia boisk – drenaĪ............................................................................................. 8
6.
Instalacje wewnĊtrzne ....................................................................................................... 9
7.
Izolacja ciepło- i zimnochronna ........................................................................................ 9
II. CzĊĞü rysunkowa
1.
Instalacja wod-kan - rzut parteru
skala 1:100
2.
Przyłącz kanalizacji sanitarnej
skala 1:100/500
3.
Profile kanalizacji deszczowej
skala 1:100/500
4.
Wylot φ200 mm
skala 1:20
2
OPIS TECHNICZNY
1.
Przedmiot i zakres opracowania
Przedmiotem opracowania jest kanalizacja sanitarna i deszczowa, przyłącz wodociągowy,
kanalizacji sanitarnej i deszczowej i instalacja wodociągowa i kanalizacji sanitarnej w budynku
zaplecza sanitarno-szatniowego wykonywanego w ramach programu „Orlik 2012” w m. Radawa.
2.
Podstawa opracowania.
- umowa z inwestorem,
- mapa do celów projektowych w skali 1:500,
- projekt budowlany,
- wizja lokalna w terenie.
3.
Kanalizacja deszczowa
Kanalizacja deszczowa odprowadza Ğcieki deszczowe z terenu boisk i budynku socjalnego
kompleksu Orlik. ĝcieki odprowadzone bĊdą przez wylot do rowu melioracyjnego w Km 0+382
bĊdącego prawym dopływem rzeki Lubaczówka zgodnie z decyzją o pozwoleniu
wodnoprawnym.
3.1. Kanały grawitacyjne
UłoĪenie rur:
- na gruncie rodzimym z obsypaniem do wysokoĞci 20 cm i zagĊszczeniem do 95 % gruntem
rodzimym (piasek drobny szaro-Īółty). W przypadku nastąpienia tzw. przekopu - nadmiernego
wybrania gruntu rodzimego, przekop naleĪy wypełniü ubitym piaskiem.
Powierzchnia podłoĪa tak naturalnego jak i sztucznego wykonana z ubitego - zagĊszczonego
piasku powinna byü zgodna z projektowanym spadkiem. Dla wszystkich rodzajów podłoĪa
wymagane jest podłuĪne wyprofilowanie dna w obrĊbie kąta 90° i z zaprojektowanym spadkiem,
stanowiące łoĪysko noĞne rury kanałowej.
3
Układanie rur:
Układanie rur na dnie wykopu przeprowadza siĊ na podłoĪu całkowicie odwodnionym
i z wyprofilowanym dnem na łoĪysko noĞne rury kanałowej - zgodnie z zaprojektowanymi
spadkami. BudowĊ kanalizacji rozpoczyna siĊ od punktów wĊzłowych - studzienek
kanalizacyjnych rewizyjnych z obsadzonymi zgodnie zaprojektowanymi rzĊdnymi, przejĞciami
szczelnymi dla rur z PVC.
BudowĊ kanału prowadzi siĊ z ustalonymi spadkami pomiĊdzy punktami wĊzłowymi
od rzĊdnych niĪszych do wyĪszych, odcinkami co 6 m. Wyrównywanie spadków rury przez
podkładanie pod rurĊ kawałków drewna, kamieni lub gruzu jest nie dopuszczalne - rura wymaga
podbicia na całej długoĞci.
W miejscach złączy kielichowych naleĪy wykonywaü dołki montaĪowe o głĊbokoĞci na 10 cm
dla umoĪliwienia wepchniĊcia bosego koĔca rury lub kształtki w kielich rury.
Kształt i wielkoĞü dołka montaĪowego musi zapewniü warunki czystoĞci - nie dostawania
siĊ piasku do wnĊtrza kielicha. Kielich układanej rury powinien byü zabezpieczony odpowiednim
deklem.
UłoĪony odcinek rury kanałowej - po uprzednim sprawdzeniu prawidłowoĞci jej spadku,
wymaga zestabilizowania przez wykonanie obsypki ochronnej, przynajmniej 10 cm ponad
wierzch rury (w koĔcowej fazie robót obsypkĊ uzupełnia siĊ do 30 cm).
ObsypkĊ naleĪy wykonaü z zachowaniem dostĊpu do dołka montaĪowego. Dołki montaĪowe
ulĊgają zasypaniu piaskiem po próbie szczelnoĞci złącza danego odcinka.
MontaĪ i uszczelnianie połączeĔ wykonaü ĞciĞle wg instrukcji montaĪu.
PrzejĞcia pod przeszkodami:
Rury kanałowe pod drogami naleĪy prowadziü w rurach ochronnych o Ğrednicach 100 mm
wiĊkszych od rur przesyłowych.
Wprowadzanie rur kanałowych do rury ochronnej - osłonowej naleĪy dokonywaü na płozach
dystansowych wykonanych z PVC przymocowanych na stale do rury.
Zasady konstrukcyjne płóz dystansowych:
- kielichy rur kanałowych z PVC nie mogą spoczywaü i opieraü siĊ o rurĊ osłonową,
- nie powinno wystĊpowaü ugiĊcie przewodu pomiĊdzy kielichami,
- płozy powinny siĊ znajdowaü:
- bezpoĞrednio za kielichami rur,
- rozstĊp pomiĊdzy płozami powinien wynosiü:
4
0,5 m dla rur D = 110 i 160 mm,
0,7 m dla rur D = 200 i 250 mm.
- rury kanałowe powinny spoczywaü na płozach z wgłĊbieniem o profilu R = D i szerokoĞci
w zakresie kata 90° dla danej Ğrednicy rury. SzerokoĞü płóz dla rur od φ150 do φ400 wynosi
125 mm,
- dolna czeĞü podpory winna posiadaü profil odpowiadający wewnĊtrznej Ğrednicy rury
osłonowej.
Odcinek rury przeznaczony do ułoĪenia w rurze osłonowej naleĪy poddaü próbie na szczelnoĞü
złączy na powierzchni terenu przed wprowadzeniem jej do osłony. W okreĞlonych warunkach
i wymaganiach lokalizacyjnych moĪe mieü miejsce wypełnienie przestrzeni pomiĊdzy rurą
kanałową a rura osłonową betonem.
W tym przypadku iloĞü podpór Ğlizgowych moĪe byü zmniejszona o połowĊ.
Ochrona rur przed przemarzaniem
GłĊbokoĞü przykrycia przewodu w wykopie, musi zabezpieczaü przed zamarzaniem w nich
Ğcieków. Pomimo znacznie mniejszego wsp. przewodzenia ciepła dla rur z PVC w porównaniu
z Īeliwem ze wzglĊdów bezpieczeĔstwa - w związku z kruchoĞcią materiału przy ujemnych
temp. dla rur PVC obowiązują te same głĊbokoĞci przykrycia co dla rur Īeliwnych.
GłĊbokoĞü ułoĪenia przewodu kanalizacyjnego jest wiĊc uzaleĪniona od głĊbokoĞci
przemarzania gruntu - h, dla danej czĊĞci kraju. W przypadku Polski południowo - wschodniej
wynosi - 1,2 m.
W przypadku koniecznoĞci posadowienia przewodów na mniejszych głĊbokoĞciach przewód
powinien byü ocieplony warstwa izolacyjną z ĪuĪlu wzglĊdnie innym sposobem dającym
podobne wyniki izolacji cieplnej - w danym przypadku 18 - 25 cm, w zaleĪnoĞci od stopnia
wilgotnoĞci gruntu i gruboĞci warstwy ziemi (przykrycia) nie mniej jednak niĪ 0,5 m
od powierzchni terenu.
5
3.2. Studzienki
Projekt przewiduje wykonanie studzienek o Ğrednicach:
Studzienki PE φ425 mm z włazem Īeliwnym lub betonowym.
Konstrukcja studni:
- studnie φ425 mm - z prefabrykatów PE:
- kineta przelotowa lub zbiorcza φ425 m,
- rura trzonowa dwuĞcienna φ425,
- uszczelka do rury trzonowej,
- rodzaj przykrycia:
- teleskop T 30 K z włazem Īeliwnym 30 t,
- stoĪek betonowy z pokrywą Īeliwną φ 400,
- stoĪek betonowy z pokrywą betonową φ 400.
PrzejĞcia rur kanalizacyjnych przez Ğciany betonowe studni wykonaü jako szczelne
przez zamontowanie uszczelek olejoodpornych typ PURATOR, o Ğrednicach:
Ğrednica rury:
160
200
Ğrednica otworu:
186
226
Studnie naleĪy oznakowaü w terenie przez zamontowanie na stałych obiektach tabliczek z literą
„K” i domiarami.
Posadowienie i zasypka studzienek
- dolny prefabrykowany element studzienki (kineta) naleĪy posadowiü bezpoĞrednio na warstwie
piasku gr. 0,15 m stabilizowanego cementem i zagĊszczonym do wskaĨnika ca 98 % wg próby
Proctora,
- całą przestrzeĔ pomiĊdzy pionowymi Ğcianami wykopu, a studzienką do wysokoĞci pierĞcienia
odciąĪającego naleĪy zasypywaü warstwami - 0,20 m piasku stabilizowanego cementem,
zagĊszczonego j w.
6
4.
Przyłącza sanitarne
4.1. Przyłącz wodociągowy
Przedmiotem opracowania jest projektowany przyłącz wodociągowy z rur PE 80 SDR 13.6
φ63x4,7 mm do budynku zaplecza sanitarno-szatniowego w m. Radawa.
Trasa przyłącza i technologia wykonania
Doprowadzenie wody do budynku projektuje siĊ z istniejącej sieci wodociągowej PEφ63.
Przyłącz wodociągowy projektuje siĊ z rur PE φ63 ułoĪonych na głĊbokoĞci ok. 1,5 m pod
terenem długoĞci 146,0 m.
Połączenie przyłącza z istniejącą siecią wykonaü za pomocą trójnika φ63/50 do sieci
wodociągowych. Na przyłączu zamontowaü zasuwĊ odcinającą, nad zasuwą zamontowaü
obudowĊ i skrzynkĊ uliczną.
Nad rurociągiem ułoĪyü taĞmĊ lokalizacyjną w kolorze niebieskim z wkładką stalową.
SkrzynkĊ na zasuwie wodociągowej naleĪy obrukowaü i oznakowaü za pomocą tabliczki
z domiarami, umieszczonej na trwałym obiekcie.
Lokalizacja wodomierza
Zespół wodomierza projektuje siĊ wykonaü w studzience wodomierzowej φ400 mm
umieszczonej 4,0 m przed budynkiem.
W studzience wodomierzowej naleĪy wykonaü podejĞcie wodomierzowe, dla montaĪu
wodomierza JS 2,5 φ20 mm.
Wodomierz zamontowaü na konsoli do montaĪu wodomierzy prod. „Jafar” Jasło.
Przed i za wodomierzem zamontowaü zawory odcinające, przy czym zawór od strony instalacji
wewnĊtrznej winien posiadaü kurek spustowy dla moĪliwoĞci odwodnienia instalacji
wewnĊtrznej.
Za zaworem głównym zainstalowaü zawór antyskaĪeniowy EA-RV 281 φ20 mm.
Za zaworem odcinającym wykonaü połączenie z projektowaną instalacją wewnĊtrzną.
Wykonanie i odbiór przyłącza wodociągowego
Po ułoĪeniu wodociągu, przed zasypaniem naleĪy dokonaü inwentaryzacji geodezyjnej przez
uprawnionego geodetĊ.
Przed zasypaniem naleĪy wykonaü próbĊ szczelnoĞci na ciĞnienie 1.0 MPa w czasie 30 min.
7
Odbiór przyłącza wodociągowego naleĪy zgłosiü do Zakładu Gospodarki Komunalnej Gminy
Wiązownica.
4.2. Przyłącz kanalizacji sanitarnej i deszczowej
Przedmiotem opracowania są przyłącza kanalizacyjne do budynku o Ğrednicy φ160 wykonane
z rur PVC.
Trasa przyłącza i technologia wykonania
Odprowadzenie Ğcieków sanitarnych do projektowanego szczelnego zbiornika bezodpływowego
betonowego na dz. nr 605/5. Odprowadzenie Ğcieków deszczowych do projektowanej kanalizacji
deszczowej na dz. nr 605/5.
Przyłącz kanalizacyjny wykonaü z rur PVC φ160 mm, typ N, głĊbokoĞci zgodnie z załączonym
profilem podłuĪnym.
Zbiornik bezodpływowy projektuje siĊ zastosowaü jako gotowy element wykonany u producenta,
pojemnoĞü zbiornika 10 m3.
8
Odbiór przyłącza kanalizacyjnego
Po ułoĪeniu kanalizacji, przed zasypaniem naleĪy dokonaü inwentaryzacji geodezyjnej przez
uprawnionego geodetĊ.
Odbiór przyłącza wodociągowego naleĪy zgłosiü do Zakładu Gospodarki Komunalnej Gminy
Wiązownica.
5.
Odwodnienia boisk – drenaĪ
Przedmiotem opracowania jest projekt odwodnienia boisk projektowanego kompleksu
sportowego.
Zakres opracowania obejmuje projekt instalacji odwodnienia terenu boiska i odprowadzenia wód
opadowych do projektowanego wylotu betonowego.
Układ drenaĪu naleĪy wykonaü dla posadowienia płyty boiska na gruntach o niskiej
przepuszczalnoĞci wody, gdzie istnieje moĪliwoĞü wystĊpowania wody na powierzchni boiska.
DrenaĪ naleĪy zastosowaü dla gruntów rodzimych takich jak piaski drobne, piaski gliniaste, gliny
piaszczyste, gliny wszystkich rodzajów oraz iły czyli generalnie dla gruntów o przesiąkliwoĞci
wyĪszej niĪ 2 min/cm oraz szybkoĞci filtracji wyĪszej niĪ 30 cm/h.
5.1. Rozwiązania projektowe odwodnienia terenu
Projektuje siĊ odprowadzenie wód opadowych z płyt boisk drenaĪem podziemnym i podłączenie
do kanalizacji deszczowej.
Projektuje siĊ instalacjĊ drenarską pod płytami boisk wykonaną z rury drenarskiej karbowanej
PVC-U o Ğrednicy ø75mm oraz ø110mm perforowaną ze spadkiem i przykryciem wg profilu
i rozstawie co 5 i 6m włączonych do projektowanego przewodu zbiorczego kanalizacji
deszczowej ø160. Włączenie projektowanych drenów PVC-U do przewodów zbiorczych
za pomocą trójników.
Sączki drenowe pod boiskami naleĪy układaü na wyrównanej warstwie gruntu rodzimego bez
kamieni, głazów i innych elementów mogących uszkodziü przewody, przewody naleĪy układaü
w obsypce ze Īwiru płukanego zgodnie z wytycznymi technologicznymi i konstrukcyjnymi
projektu płyty boiska.
PołoĪenie, długoĞü i projektowane spadki przedstawiono w czĊĞci rysunkowej.
9
6.
Instalacje wewnĊtrzne
6.1. Instalacja wodociągowa
Projektuje siĊ doprowadzenie wody do wszystkich przyborów i urządzeĔ zamontowanych
w niniejszym opracowaniu. Wszystkie przewody instalacji wodociągowej zaprojektowane
są z rur stalowych. Prowadzenie przewodów poziomych i pionowych pod tynkiem w izolacji
z pianki PE.
InstalacjĊ wodociągową naleĪy poddaü próbie szczelnoĞci i wytrzymałoĞci na ciĞnienie
P=0,6MPa w czasie 30 min. W tym czasie nie powinien nastąpiü Īaden spadek ciĞnienia
na manometrze.
6.2. Instalacja ciepłej wody
Ciepła woda dla potrzeb socjalnych dostarczana bĊdzie z elektrycznych pojemnoĞciowych
podgrzewaczy wody umieszczonych w pom. WC i szatni. Projektuje siĊ zastosowaü
podgrzewacze elektryczne o poj. 120 dm3 i mocy grzania 1,5 kW.
Przewody wody zimnej i ciepłej prowadzone bĊdą obok siebie pod tynkiem w izolacji PE.
Przewody naleĪy wykonaü z rur stalowych.
6.3. Instalacja kanalizacji sanitarnej
Instalacja kanalizacyjna zostanie wykonana z rur i kształtek PVC. Prowadzenie rur poziomych
pod posadzkami, pionów we wnĊkach Ğciennych, podejĞcia pod przybory pod posadzkami
i w Ğcianach. Uszczelnianie rur za pomocą uszczelek gumowych. Prowadzenie pionów we
wnĊkach pod tynkiem. Podłączenia przyborów oraz trasy instalacji wraz ze spadkami
i Ğrednicami przedstawiono na rzutach instalacji wod-kan.
7.
Izolacja ciepło- i zimnochronna
- przewody wody zimnej i ciepłej
- prowadzone w bruzdach
Izolacja systemu POOLFLEX o gruboĞci:
instalacja wody zimnej
- gr. 20.0 mm
instalacja wody ciepłej
- gr. 30.0 mm
budowa izolacji:
- otulina ze spienionego polietylenu gr. jw.
10
- płaszcz z folii PE gr. 0.3 mm
Opracował:
