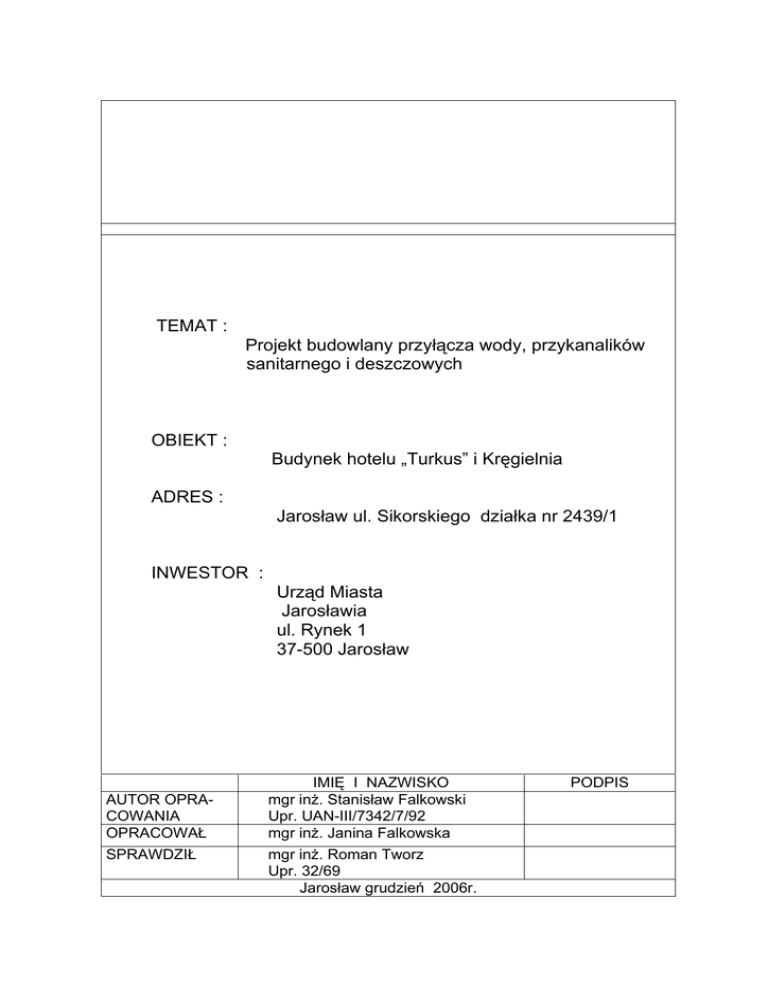

TEMAT : Projekt budowlany przyłącza wody

TEMAT :
Projekt budowlany przyłącza wody, przykanalików
sanitarnego i deszczowych
OBIEKT :
Budynek hotelu „Turkus” i Kręgielnia
ADRES :
Jarosław ul. Sikorskiego działka nr 2439/1
INWESTOR :
Urząd Miasta
Jarosławia
ul. Rynek 1
37-500 Jarosław
AUTOR OPRACOWANIA
OPRACOWAŁ
SPRAWDZIŁ
IMIĘ I NAZWISKO
mgr inż. Stanisław Falkowski
Upr. UAN-III/7342/7/92
mgr inż. Janina Falkowska
mgr inż. Roman Tworz
Upr. 32/69
Jarosław grudzień 2006r.
PODPIS
ZAWARTOŚĆ
OPRACOWANIA
I Opis techniczny
1.
2.
3.
4.
5.
6.
Temat i zakres opracowania.
Inwestor.
Podstawa opracowania.
Stan istniejący.
Rozwiązania techniczne przyłącza wodociągowego.
Rozwiązania techniczne przykanalika sanitarnego i deszczowych.
7. Materiały i uzbrojenie.
8. Uwagi końcowe.
II Część rysunkowa
1. Plan sytuacyjny
skala 1:500
rys. nr 1
2. Profil podłużny przyłączy kanalizacyjnych skala 1:500/100 rys. nr 2
3. Profil podłużny przyłącza wody skala 1:500/100
rys. nr 3
4. Rzut piwnic
skala 1:50
rys. nr 4
5. Węzeł wodomierzowy
rys. nr 5
6. Studzienka żelbetowa połączeniowa
rys. nr 6
7. Studzienka PVC
rys. nr 7
8. Wpusty deszczowe uliczne
rys. nr 8
OPIS TECHNICZNY
1. Temat i zakres opracowania:
Projekt budowlany przebudowy przyłącza wody, przykanalika sanitarnego
i deszczowych dla budynku hotelu i kręgielni w Jarosławiu, ul. Sikorskiego
dz. nr 2439/1
2. Inwestor:
Urząd Miasta Jarosławia
ul. Rynek 1
37-500 Jarosław
3. Podstawa opracowania:
• zlecenie Inwestora
• warunki techniczne podłączenia nieruchomości do zewnętrznych sieci
wod-kan oraz zapewnienie dostawy wody i odbioru ścieków wydane przez
Przedsiębiorstwo Wodociągów i Kanalizacji w Jarosławiu sp. z o.o. znak
DTe/ 4828/GK-8092/2006 z 21.11.2006r.
• część budowlana projektu technicznego
• obowiązujące normy i przepisy
4. Stan istniejący:
Działka MOSiR w Jarosławiu nr ewid. 2439/11, położona jest przy ul. Sikorskiego. Na terenie tym zlokalizowany jest kompleks obiektów sportowych –
Hala Sportowo – Widowiskowa, kryta pływalnia oraz IV kondygnacyjny budynek Hotelu „TURKUS”.
Działka posiada pełne uzbrojenie infrastruktury, trwałe ogrodzenie, wewnętrzne drogi dojazdowe, parkingi oraz zieleń.
Działka uzbrojona w kanalizację ogólnospławną oraz sieć wodociągową,
gazową i teletechniczną i cieplną.
5.0 Rozwiązania techniczne przyłącza wodociągowego:
Budynek hotelu i kręgielni zasilany będzie z istniejącego przyłącza wodociągowego φ65mm zasilającego w chwili obecnej budynek hotelu. Z uwagi na
zbliżenie przełącza do przykanalika sanitarnego w miejscu włączenia do budynku projektuje się przebudowę przyłącza z zachowaniem normatywnej odległości od przykanalika.
Wymieniany odcinek przyłącza przy budynku projektuje się z rur stalowych
ocynkowanych φ65PE zaizolowanych antykorozyjnie taśmą POLYKEN.
Projektowany budynek kręgielni zaopatrywany będzie w wodę z instalacji
wodociągowej budynku hotelu.
Do pomiaru zużycia wody zaprojektowano wodomierz skrzydełkowy typu
WS 10 φ40 zlokalizowany w piwnicy budynku. Wodomierz należy zamontować na wysokości 0,4-1,0m nad posadzką w pomieszczeniu pralni. Za zestawem wodomierzowym zamontować zawór antyskażeniowy EA φ40mm i filtr
siatkowy. Dla zestawu wodomierzowego zaprojektowano obejście pożarowe
składające się z zaworów odcinających i wodomierza do pomiaru przepływów wody pożarowej typu WS 10 φ40.
6.0 Rozwiązania techniczne przykanalika sanitarnego i deszczowych:
Ścieki sanitarne z budynku hotelu odprowadzane są do istniejącej kanalizacji
ogólnospławnej φ200. Istniejący przykanalik przewidziano do przebudowy,
jego trasa przebiegać będzie po dotychczasowej. Nowy przykanalik projektuje się z rur kanalizacyjnych PVC φ160 mm typu średniego „N” łączonych
na uszczelkę gumową. W celu zabezpieczenia instalacji kanalizacyjnej przed
zalewaniem jej ściekami deszczowymi projektuje się zasuwę burzową
w piwnicy budynku.
Rury należy układać w wykopie wąsko przestrzennym na podsypce piaskowej gr. 20cm ze spadkiem jak na profilu podłużnym. Po ułożeniu rur należy
je przysypać warstwą piasku gr. 30cm, a następnie po wykonaniu próby
szczelności gruntem rodzimym warstwami.
Przy przejściu rury kanalizacyjnej PVC przez ściany betonowe studzienki
lub murowane fundamenty należy stosować tuleje ochronne segmentowe na
przewodach z rur PVC.
Przy skrzyżowaniu z kablami elektrycznymi, należy na kablach założyć rury
ochronne dwudzielne AROTA φ100 długości 2,0m.
Wody deszczowe istniejącego i projektowanego budynku zbierane będą
przez rynny z dachu i z powierzchni utwardzonych przez dwa wpusty uliczne i odprowadzane są przykanalikami do istniejącej sieci kanalizacyjnej
ogólnospławnej.
Przykanaliki projektuje się z rur PVC o średnicy φ0,3, 0,2 i 0,16m typu ciężkiego „S” łączonych na uszczelkę gumową. Na przykanaliku projektuje się
studzienki kanalizacyjne z kręgów żelbetowych φ1200 z włazem żeliwnym
typu ciężkiego D400 (D2, D4) oraz PVC φ425 (D3, D5, D7, D8) z włazem
żeliwnym typu ciężkiego D400.
Studzienki D2, D3, D4 należy wykonać z pierścieniem odciążającym.
Teren wokół włazów studzienek zlokalizowanych w terenie zielonym wybrukować kostką z polbruku.
Wpusty uliczne zaprojektowano typu WU-II-A z osadnikiem, syfonem
i pierścieniem odciążającym.
Przy przejściu rury kanalizacyjnej PVC przez ściany betonowe studzienki
lub murowane fundamenty należy stosować tuleje ochronne segmentowe na
przewodach z rur PVC.
Przy skrzyżowaniu z kablami elektrycznymi, należy na kablach założyć rury
ochronne dwudzielne AROTA φ100 długości 2,0m.
6.1 Technologia wykonania:
−
Roboty ziemne:
roboty przy budowie przykanalika i przyłącza wodociągowego należy
wykonywać ręcznie w formie wykopów wąskoprzestrzennych z urobkiem
ziemi odkładanym na odkład, o ścianach pionowych umocnionych ażurowo wypraskami stalowymi. Roboty ziemne należy wykonać zgodnie z
normami PN-83/B-06050 i BN-83/8836-02.
−
Podsypka:
przed ułożeniem kanalizacji należy wykonać podsypkę piaskową gr.
20cm po zagęszczeniu.
−
Zasypanie rurociągu i zagęszczenie gruntu:
zasyp przewodu w wykopie składa się z dwóch warstw, warstwy ochronnej gr. 30cm ponad wierzch rury wykonanej z piasku, oraz warstwy do
powierzchni terenu wykonanej z gruntu rodzimego.
Zagęszczanie warstwy ochronnej powinno być przeprowadzone
z zachowaniem szczególnej ostrożności z uwagi na kruchość materiału
rur. Zasyp i ubijanie gruntu w strefie ochronnej należy przeprowadzać
ręcznie z zastosowaniem ubijaków drewnianych. Stosowanie ubijaków
metalowych dopuszczalne jest w odległości 10 cm od rury.
Zasypkę wykopu powyżej warstwy ochronnej dokonuje się gruntem rodzimym, warstwami z jednoczesnym zagęszczaniem
7. Materiały i uzbrojenie:
− przykanaliki zaprojektowano z rur φ300, 200 i 160 PCV typu ciężkiego „S” kielichowych łączonych na wcisk z uszczelką gumową produkcji ZTS „GAMRAT” Jasło lub „WAVIN” Metalplast Buk Sp. z o.o.
− studzienki żelbetowe φ1200mm z pokrywą żelbetową włazem żeliwnym typu ciężkiego i pierścieniem odciążającym
− studzienka PVC φ425 PCV z włazem typu B125 produkcji ZTS „GAMRAT” Jasło lub „WAVIN” Metalplast Buk Sp. z o.o.
− wpusty uliczne typu WU-II-A osadnikiem, syfonem i pierścieniem odciążającym
− przyłącze wodociągowe zaprojektowano z rur φ65 stanowych ocynkowanych o połączeniach gwintowanych.
8. Uwagi końcowe:
Całość robót należy wykonać zgodnie z obowiązującymi przepisami,
normami oraz „Warunkami technicznymi wykonania i odbioru sieci
wodociągowych i kanalizacyjnych”.
Opracował:
mgr inż. Stanisław Falkowski
