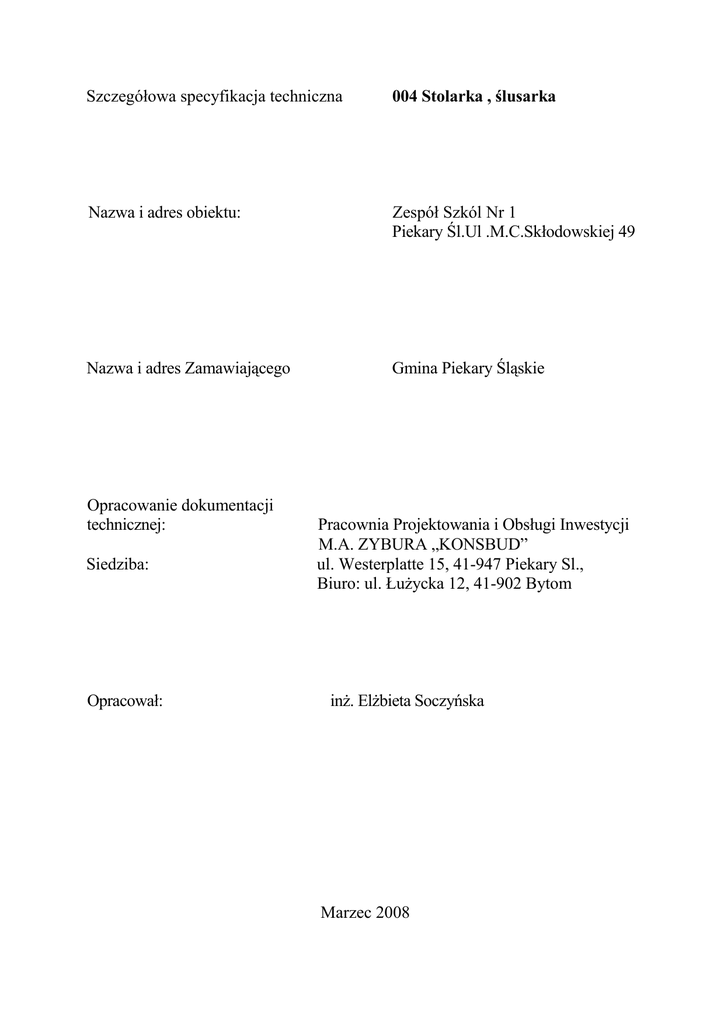

Szczegółowa specyfikacja techniczna
004 Stolarka , ślusarka
Nazwa i adres obiektu:
Zespół Szkól Nr 1
Piekary Śl.Ul .M.C.Skłodowskiej 49
Nazwa i adres Zamawiającego
Gmina Piekary Śląskie
Opracowanie dokumentacji
technicznej:
Siedziba:
Opracował:
Pracownia Projektowania i Obsługi Inwestycji
M.A. ZYBURA „KONSBUD”
ul. Westerplatte 15, 41-947 Piekary Sl.,
Biuro: ul. ŁuŜycka 12, 41-902 Bytom
inŜ. ElŜbieta Soczyńska
Marzec 2008
004 Stolarka
37
004 stolarka
1. Część ogólna
1.1. Przedmiot SST
Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania
dotyczące wykonania i odbioru stolarki drzwiowej i okiennej w czasie wykonywania robót
związanych z: „Wykonaniem , dostawa oraz wymianą stolarki okiennej drewnianej i
aluminiowej na PCV w Zespole Szkół Nr 1 w Piekarach Śląskich przy ul. M.C.Skłodowskiej
49”
1.2. Zakres stosowania SST
Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy i
kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt. 1.1.
1.3. Zakres robót objętych SST
Roboty, których dotyczy specyfikacja, obejmują wszystkie czynności umoŜliwiające i
mające na celu wykonanie montaŜu stolarki drzwiowej i okiennej.
W skład tych robót wchodzi:
1.3.1. Wymiana istniejących okien drewnianych i aluminiowych na okna z kształtowników
5- komorowych z wysokoudarowego PCV szklone szybą niskoemisyjną U-1,0 opisaną na
ramce
Elewacja południowa
Okna typu A o wymiarze 245 x 216 – z aluminium na PCV
Parter
- 18 szt
I piętro
- 18 szt
II piętro
- 18 szt
Okna typu C o wymiarze 245 x 182 – z aluminium na PCV
I piętro
- 2 szt
II piętro
- 2 szt
Okna typu D o wymiarze 180 x 182 – z aluminium na PCV
Parter
- 1 szt
I piętro
- 1 szt
II piętro
- 1 szt
Okna typu B o wymiarze 246 x 85 – z drewnianych na PCV
suterena
- 10 szt
Okna typu B o wymiarze 246 x 85 – z aluminium na PCV
suterena
- 15 szt
Okna typu E o wymiarze 168 x 85 – z drewnianych na PCV
suterena
- 1 szt
004 Stolarka
38
Elewacja północna
Okna typu B o wymiarze 246 x 85 – z drewnianych na PCV
suterena
- 21 szt
Okna typu B o wymiarze 246 x 85 - z aluminium na PCV
suterena
- 1 szt
Okna typu E o wymiarze 168 x 85 – z drewnianych na PCV
suterena
- 1 szt
1.3.4 szklenie bezkitowe drzwi i ścianek aluminiowych dwoma warstwami szkła bezpiecznego
31,8 m2
z uszczelnieniem
1.3.5 obróbki pod parapety zewnętrzne z blachy ocynkowanej grubości 1mm malowanej
proszkowo w kolorze brązowym
1.3.6 wejście główne zabudowa ścianek aluminiowych wiatrołapu z drzwiami dwuskrzydłowymi
z naświetlem typu H szklonych wkładem szybowym
1.3.7.wejście główne – zabudowa ścianek aluminiowych z naświetlem i drzwiami
dwuskrzydłowymi typu F i G - przesunięcie w kierunku zewnętrznym lica ściany do lica
filaru z lewej strony
.
1.3.8 szklenie ram drzwiowych gotowymi szybami zespolonymi , szyba zewnętrzna
antywłamaniowa P2 , szyba wewnętrzna bezpieczna
- 27,81 m2
1.4. Określenia podstawowe
Określenia podane w niniejszej SST są zgodne z obowiązującymi odpowiednimi normami.
1.5. Ogólne wymagania dotyczące robót.
Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z
dokumentacją projektową, SST i poleceniami InŜyniera.
2. Wymagania szczegółowe dotyczące właściwości wyrobów
budowlanych.
Wbudować naleŜy stolarkę kompletnie wykończoną wraz z okuciami i powłokami
malarskimi.
2.1. Składowanie elementów
Wszystkie wyroby naleŜy przechowywać w magazynach zamkniętych, suchych i
przewiewnych,
zabezpieczonych przed opadami atmosferycznymi.
Podłogi w pomieszczeniu magazynowym powinny być utwardzone, poziome i równe.
004 Stolarka
39
Wyroby naleŜy układać w jednej lub kilku warstwach w odległości nie mniejszej niŜ 1 m od
czynnych urządzeń grzejnych i zabezpieczyć przed uszkodzeniem.
2.2 Stolarka okienna i drzwiowa z PCV wg instrukcji producenta
System okien PCV , 5 komorowy bezołowiowy w kolorze białym
- okna typ A
o wym. 245 x 216 cm
- 54 szt.
- okna typ B
o wym. 246 x 85 cm.
- 59 szt.
- okna typ C
o wym. 245 x 182 cm.
- 6 szt.
- okna typ D
o wym. 180 x 182 cm.
- 5 szt.
- okna typ E
o wym. 168 x 85 cm.
- 2 szt.
2.3 Szyba - szyba niskoemisyjna o współczynniku U = 1,0 opisana na ramce.
2.4. Parapety do okien
typu A
- zewnętrzne z blachy ocynkowanej grubość 0,75 mm ( 25 x 250 cm.) z zakończeniami ,
malowane proszkowo w kolorze brązowym wychodzące min 4 cm. poza lico ściany. -54 szt
typu B i C
- zewnętrzne z blachy ocynkowanej grubość 0,75 mm ( 25 x 250 cm.) z zakończeniami ,
malowane proszkowo w kolorze brązowym wychodzące min 4 cm. poza lico ściany. - 51 szt.
typu D
- zewnętrzne z blachy ocynkowanej grubość 0,75 mm ( 25 x 185 cm.) z zakończeniami ,
malowane proszkowo w kolorze brązowym wychodzące min 4 cm. poza lico ściany. - 3 szt.
typu E
- zewnętrzne z blachy ocynkowanej grubość 0,75 mm ( 25 x 175 cm.) z zakończeniami ,
malowane proszkowo w kolorze brązowym wychodzące min 4 cm. poza lico ściany.
2 szt.
2.5. drzwi aluminiowe , dwuskrzydłowe profil ciepły , kolor brązowy bezprogowe z podwójnymi
szczotkami ,zaopatrzone w trzy zamki ( w tym górny i dolny rolkowy i samozamykacz ,
skrzydła otwierane na zewnątrz pod naporem ręki ( 189 x 223 x 3 + 204 x 223 x 2 ) – 21,74 m2
004 Stolarka
40
2.6 ścianki aluminiowe F , G , profil ciepły , kolor brązowy szklone wkładem szybowym – od
zewnątrz szyba antywłamaniowa P2 , od wewnątrz szyba bezpieczna , opisanym na ramce
dolny pas sztywny mocny panel
ścianka F i G o wymiarach w świetle węgarków 2570 x 2840
ścianki aluminiowe typ H - profil zimny z naświetlem i drzwiami dwuskrzydłowymi
bezprogowymi z podwójnymi szczotkami koloru brązowego szklone wkładem szybowym z
szybami obustronnie bezpiecznymi , o współczynniku U=1.0 opisanym na ramce dolny pas
sztywny i mocny panel
- ścianka H o wymiarach
5450 x 3300
- ścianki F , G i H
Σ = 15,05 m2
-
2.7 Stolarka i ślusarka - uwagi
Przed wykonaniem stolarki okiennej i drzwiowej naleŜy bezwzględnie skorygować wymiary
na budowie.
3. Wymagania szczegółowe dotyczące sprzętu i maszyn do
wykonywania
robót budowlanych.
Roboty moŜna wykonać przy uŜyciu dowolnego typu sprzętu zaakceptowanego przez
InŜyniera.
4. Wymagania dotyczące środków transportu.
KaŜda partia wyrobów przewidziana do wysyłki powinna zawierać wszystkie
elementy
przewidziane normą lub projektem indywidualnym. Okucia nie zamontowane do wyrobu
przechowywać i transportować w odrębnych opakowaniach.
Elementy do transportu naleŜy zabezpieczyć przed uszkodzeniem przez odpowiednie
opakowanie.
Zabezpieczone przed uszkodzeniem elementy przewozić w miarę moŜliwości przy uŜyciu
palet
lub jednostek kontenerowych.
Elementy mogą być przewoŜone dowolnymi środkami transportu zaakceptowanymi przez
InŜyniera, oraz zabezpieczone przed uszkodzeniami, przesunięciem lub utratą stateczności.
Sposób składowania wg punktu 2.8.
004 Stolarka
41
5.
Wymagania szczegółowe dotyczące wykonania robót
budowlanych.
5.1. Przygotowanie ościeŜy.
5.1.1. Przed osadzeniem stolarki naleŜy sprawdzić dokładność wykonania ościeŜa, do
którego ma przylegać ościeŜnica. W przypadku występujących wad w wykonaniu
ościeŜa lub zabrudzenia powierzchni ościeŜa, ościeŜe naleŜy naprawić i oczyścić.
5.1.2. Stolarkę okienną naleŜy zamocować w punktach rozmieszczonych w ościeŜu zgodnie
z
wymaganiami podanymi w tabeli poniŜej.
Wymiary zewnętrzne (cm)
wysokość
szerokość
Do 150
do 150
150±200
powyŜej 200
PowyŜej 150
do 150
150±200
powyŜej 200
Liczba punktów
zamocowań
4
6
8
6
8
100
Rozmieszczenie punktów zamocowań
w nadproŜu i progu
na stojaka
nie mocuje się
po 2
po 2
po 2
po 3
po 2
nie mocuje się
po 3
po 1
po 3
po 2
po 3
5.1.3. Skrzydła okienne i drzwiowe, ościeŜnice powinny mieć usunięte wszystkie drobne
wady powierzchniowe, np. pęknięcia, wyrwy. Wymienione ubytki naleŜy wypełnić
kitem syntetycznym (ftalowym).
5.2. Osadzanie i uszczelnianie stolarki
5.2.1. Osadzanie stolarki okiennej
W sprawdzone i przygotowane ościeŜe naleŜy wstawić stolarkę na podkładkach lub
listwach. Elementy kotwiące osadzić w ościeŜach.
Uszczelnienie ościeŜy naleŜy wykonać kitem trwale plastycznym, a szczelinę
przykryć listwą.
Ustawienie okna naleŜy sprawdzić w pionie i w poziomie.
Dopuszczalne odchylenie od pionu powinno być mniejsze od 1 mm na 1 m
wysokości
okna, nie więcej niŜ 3 mm.
RóŜnice wymiarów po przekątnych nie powinny być większe od:
- 2 mm przy długości przekątnej do 1 m,
- 3 mm przy długości przekątnej do 2 m,
- 4 mm przy długości przekątnej powyŜej 2 m.
004 Stolarka
42
Zamocowane okno naleŜy uszczelnić pod względem termicznym przez wypełnienie
szczeliny między ościeŜem a ościeŜnicą materiałem izolacyjnym dopuszczonym
do stosowania do tego celu świadectwem ITB. Zabrania się uŜywać do tego celu
materiałów wydzielających związki chemiczne szkodliwe dla zdrowia ludzi.
Osadzone okno po zmontowaniu naleŜy dokładnie zamknąć.
Osadzenie parapetów wykonywać po całkowitym osadzeniu i uszczelnieniu okien.
5.3. Powłoki malarskie
Powierzchnia powłok nie powinna mieć uszkodzeń.
Barwa powłoki powinna być jednolita, bez widocznych poprawek, śladów pędzla, rys i
odprysków.
Wykonane powłoki nie powinny wydzielać nieprzyjemnego zapachu i zawieraćsubstancji
szkodliwych dla zdrowia.
6. Kontrola , badania i odbiór wyrobów i robót budowlanych.
6.1. Zasady kontroli jakości powinny być zgodne z wymogami PN-88/B-10085 dla stolarki
okiennej i drzwiowej, PN-72/B-10180 dla robót szklarskich.
6.2. Ocena jakości powinna obejmować:
sprawdzenie zgodności wymiarów,
sprawdzenie zgodności elementów odtwarzanych z elementami dostarczonymi
do odwzorowania,
sprawdzenie jakości materiałów z których została wykonana stolarka, sprawdzenie
prawidłowości wykonania z uwzględnieniem szczegółów konstrukcyjnych, sprawdzenie
działania skrzydeł i elementów ruchomych, okuć oraz ich funkcjonowania, sprawdzenie
prawidłowości zmontowania i uszczelnienia. Roboty podlegają odbiorowi.
7. Wymagania dotyczące przedmiaru i obmiaru robót.
Jednostką obmiarową robót jest:
- szt. wbudowanej stolarki w świetle ościeŜnic.
8. Odbiór robót budowlanych.
Zasady odbioru w/w robót określa umowa
004 Stolarka
9. Rozliczenie robót.
Zasady płatności za wykonanie w/w robót określa umowa
10. Dokumenty odniesienia
PN-B-10085:2001
Stolarka budowlana. Okna i drzwi. Wymagania i badania.
PN-72/B-10180
Roboty szklarskie. Warunki i badania techniczne przy odbiorze.
PN-78/B-13050
Szkło płaskie walcowane.
PN-75/B-94000
Okucia budowlane. Podział.
PN-B-30150:97
Kit budowlany trwale plastyczny.
BN-67/6118-25
Pokosty sztuczne i syntetyczne.
BN-82/6118-32
Pokost lniany.
PN-C-81901:2002
Farby olejne do gruntowania ogólnego stosowania.
PN-C-81901:2002
Farby olejne i ftalowe nawierzchniowe ogólnego stosowania.
BN-71/6113-46
Farby chemoutwardzalne na stolarkę budowlaną.
Emalie olejno-Ŝywiczne, ftalowe modyfikowane i ftalowe
kompolimeryzowane styrenowane.
Tolerancje kształtu i połoŜenia. Wartości.
PN-C-81607:1998
PN-80/M-02138.
