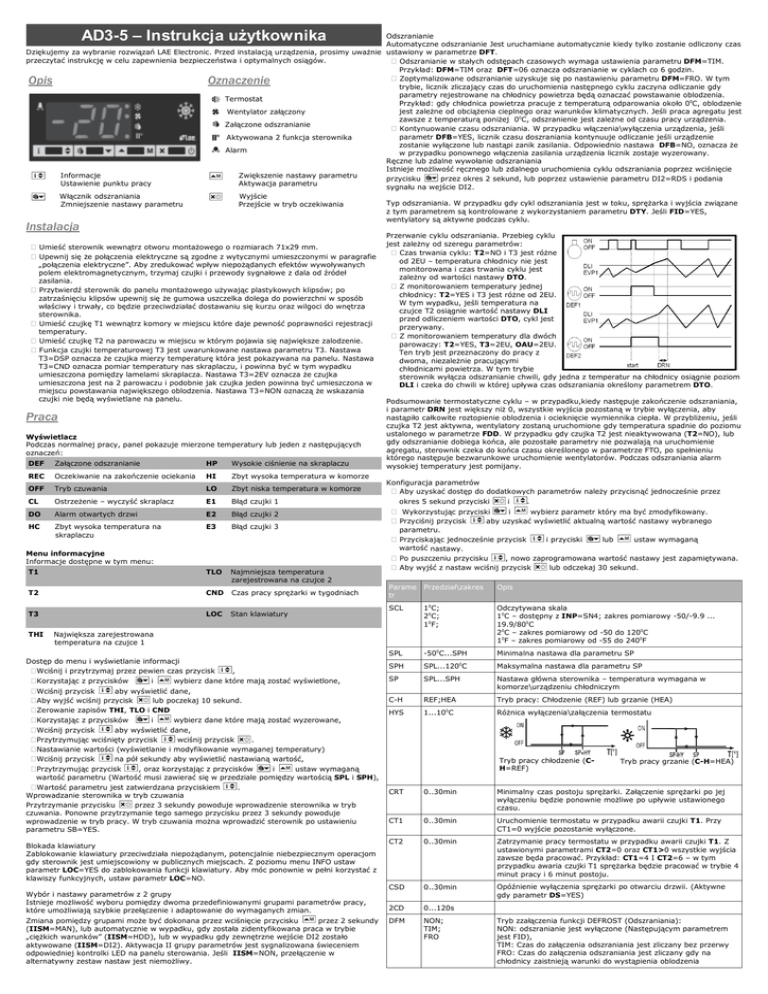

AD3-5 – Instrukcja uŜytkownika
Odszranianie
Automatyczne odszranianie Jest uruchamiane automatycznie kiedy tylko zostanie odliczony czas
Dziękujemy za wybranie rozwiązań LAE Electronic. Przed instalacją urządzenia, prosimy uwaŜnie ustawiony w parametrze DFT.
przeczytać instrukcję w celu zapewnienia bezpieczeństwa i optymalnych osiągów.
Odszranianie w stałych odstępach czasowych wymaga ustawienia parametru DFM=TIM.
Przykład: DFM=TIM oraz DFT=06 oznacza odszranianie w cyklach co 6 godzin.
Zoptymalizowane odszranianie uzyskuje się po nastawieniu parametru DFM=FRO. W tym
trybie, licznik zliczający czas do uruchomienia następnego cyklu zaczyna odliczanie gdy
parametry rejestrowane na chłodnicy powietrza będą oznaczać powstawanie oblodzenia.
Termostat
Przykład: gdy chłodnica powietrza pracuje z temperaturą odparowania około 00C, oblodzenie
jest zaleŜne od obciąŜenia cieplnego oraz warunków klimatycznych. Jeśli praca agregatu jest
Wentylator załączony
zawsze z temperaturą poniŜej 00C, odszranienie jest zaleŜne od czasu pracy urządzenia.
Załączone odszranianie
Kontynuowanie czasu odszraniania. W przypadku włączenia\wyłączenia urządzenia, jeśli
parametr DFB=YES, licznik czasu doszraniania kontynuuje odliczanie jeśli urządzenie
Aktywowana 2 funkcja sterownika
zostanie wyłączone lub nastąpi zanik zasilania. Odpowiednio nastawa DFB=NO, oznacza Ŝe
Alarm
w przypadku ponownego włączenia zasilania urządzenia licznik zostaje wyzerowany.
Ręczne lub zdalne wywołanie odszraniania
Istnieje moŜliwość ręcznego lub zdalnego uruchomienia cyklu odszraniania poprzez wciśnięcie
Informacje
Zwiększenie nastawy parametru
przez okres 2 sekund, lub poprzez ustawienie parametru DI2=RDS i podania
przycisku
Ustawienie punktu pracy
Aktywacja parametru
sygnału na wejście DI2.
Wyjście
Włącznik odszraniania
Typ odszraniania. W przypadku gdy cykl odszraniania jest w toku, spręŜarka i wyjścia związane
Przejście w tryb oczekiwania
Zmniejszenie nastawy parametru
z tym parametrem są kontrolowane z wykorzystaniem parametru DTY. Jeśli FID=YES,
wentylatory są aktywne podczas cyklu.
Opis
Oznaczenie
Instalacja
Umieść sterownik wewnątrz otworu montaŜowego o rozmiarach 71x29 mm.
Upewnij się Ŝe połączenia elektryczne są zgodne z wytycznymi umieszczonymi w paragrafie
„połączenia elektryczne”. Aby zredukować wpływ niepoŜądanych efektów wywoływanych
polem elektromagnetycznym, trzymaj czujki i przewody sygnałowe z dala od źródeł
zasilania.
Przytwierdź sterownik do panelu montaŜowego uŜywając plastykowych klipsów; po
zatrzaśnięciu klipsów upewnij się Ŝe gumowa uszczelka dolega do powierzchni w sposób
właściwy i trwały, co będzie przeciwdziałać dostawaniu się kurzu oraz wilgoci do wnętrza
sterownika.
Umieść czujkę T1 wewnątrz komory w miejscu które daje pewność poprawności rejestracji
temperatury.
Umieść czujkę T2 na parowaczu w miejscu w którym pojawia się największe zalodzenie.
Funkcja czujki temperaturowej T3 jest uwarunkowane nastawa parametru T3. Nastawa
T3=DSP oznacza Ŝe czujka mierzy temperaturę która jest pokazywana na panelu. Nastawa
T3=CND oznacza pomiar temperatury nas skraplaczu, i powinna być w tym wypadku
umieszczona pomiędzy lamelami skraplacza. Nastawa T3=2EV oznacza Ŝe czujka
umieszczona jest na 2 parowaczu i podobnie jak czujka jeden powinna być umieszczona w
miejscu powstawania największego oblodzenia. Nastawa T3=NON oznaczą Ŝe wskazania
czujki nie będą wyświetlane na panelu.
Praca
Wyświetlacz
Podczas normalnej pracy, panel pokazuje mierzone temperatury lub jeden z następujących
oznaczeń:
DEF
Załączone odszranianie
HP
Wysokie ciśnienie na skraplaczu
REC
Oczekiwanie na zakończenie ociekania
HI
Zbyt wysoka temperatura w komorze
OFF
Tryb czuwania
LO
Zbyt niska temperatura w komorze
CL
OstrzeŜenie – wyczyść skraplacz
E1
Błąd czujki 1
DO
Alarm otwartych drzwi
E2
Błąd czujki 2
HC
Zbyt wysoka temperatura na
skraplaczu
E3
Błąd czujki 3
T1
TLO
Najmniejsza temperatura
zarejestrowana na czujce 2
T2
CND
Czas pracy spręŜarki w tygodniach
T3
LOC
Stan klawiatury
Przerwanie cyklu odszraniania. Przebieg cyklu
jest zaleŜny od szeregu parametrów:
Czas trwania cyklu: T2=NO i T3 jest róŜne
od 2EU – temperatura chłodnicy nie jest
monitorowana i czas trwania cyklu jest
zaleŜny od wartości nastawy DTO.
Z monitorowaniem temperatury jednej
chłodnicy: T2=YES i T3 jest róŜne od 2EU.
W tym wypadku, jeśli temperatura na
czujce T2 osiągnie wartość nastawy DLI
przed odliczeniem wartości DTO, cykl jest
przerywany.
Z monitorowaniem temperatury dla dwóch
parowaczy: T2=YES, T3=2EU, OAU=2EU.
Ten tryb jest przeznaczony do pracy z
dwoma, niezaleŜnie pracującymi
chłodnicami powietrza. W tym trybie
sterownik wyłącza odszranianie chwili, gdy jedna z temperatur na chłodnicy osiągnie poziom
DLI i czeka do chwili w której upływa czas odszraniania określony parametrem DTO.
Podsumowanie termostatyczne cyklu – w przypadku,kiedy następuje zakończenie odszraniania,
i parametr DRN jest większy niŜ 0, wszystkie wyjścia pozostaną w trybie wyłączenia, aby
nastąpiło całkowite roztopienie oblodzenia i ocieknięcie wymiennika ciepła. W przybliŜeniu, jeśli
czujka T2 jest aktywna, wentylatory zostaną uruchomione gdy temperatura spadnie do poziomu
ustalonego w parametrze FDD. W przypadku gdy czujka T2 jest nieaktywowana (T2=NO), lub
gdy odszranianie dobiega końca, ale pozostałe parametry nie pozwalają na uruchomienie
agregatu, sterownik czeka do końca czasu określonego w parametrze FTO, po spełnieniu
którego następuje bezwarunkowe uruchomienie wentylatorów. Podczas odszraniania alarm
wysokiej temperatury jest pomijany.
Konfiguracja parametrów
Aby uzyskać dostęp do dodatkowych parametrów naleŜy przycisnąć jednocześnie przez
okres 5 sekund przyciski
i
.
Wykorzystując przyciski
i
wybierz parametr który ma być zmodyfikowany.
Przyciśnij przycisk
aby uzyskać wyświetlić aktualną wartość nastawy wybranego
parametru.
Przyciskając jednocześnie przycisk
i przyciski
lub
ustaw wymaganą
wartość nastawy.
Po puszczeniu przycisku
, nowo zaprogramowana wartość nastawy jest zapamiętywana.
Aby wyjść z nastaw wciśnij przycisk
lub odczekaj 30 sekund.
Menu informacyjne
Informacje dostępne w tym menu:
THI
Parame Przedział\zakres
tr
SCL
10C;
20C;
10F;
SPL
-500C...SPH
Odczytywana skala
10C – dostępny z INP=SN4; zakres pomiarowy -50/-9.9 ...
19.9/800C
20C – zakres pomiarowy od -50 do 1200C
10F – zakres pomiarowy od -55 do 2400F
Największa zarejestrowana
temperatura na czujce 1
Dostęp do menu i wyświetlanie informacji
Wciśnij i przytrzymaj przez pewien czas przycisk
Korzystając z przycisków
i
,
wybierz dane które mają zostać wyświetlone,
Wciśnij przycisk
aby wyświetlić dane,
Aby wyjść wciśnij przycisk
lub poczekaj 10 sekund.
Zerowanie zapisów THI, TLO i CND
Korzystając z przycisków
i
wybierz dane które mają zostać wyzerowane,
Wciśnij przycisk
aby wyświetlić dane,
Przytrzymując wciśnięty przycisk
wciśnij przycisk
.
Nastawianie wartości (wyświetlanie i modyfikowanie wymaganej temperatury)
Wciśnij przycisk
na pół sekundy aby wyświetlić nastawianą wartość,
Przytrzymując przycisk
, oraz korzystając z przycisków
i
ustaw wymaganą
wartość parametru (Wartość musi zawierać się w przedziale pomiędzy wartością SPL i SPH),
Wartość parametru jest zatwierdzana przyciskiem
.
Wprowadzanie sterownika w tryb czuwania
Przytrzymanie przycisku
przez 3 sekundy powoduje wprowadzenie sterownika w tryb
czuwania. Ponowne przytrzymanie tego samego przycisku przez 3 sekundy powoduje
wprowadzenie w tryb pracy. W tryb czuwania moŜna wprowadzić sterownik po ustawieniu
parametru SB=YES.
Blokada klawiatury
Zablokowanie klawiatury przeciwdziała niepoŜądanym, potencjalnie niebezpiecznym operacjom
gdy sterownik jest umiejscowiony w publicznych miejscach. Z poziomu menu INFO ustaw
parametr LOC=YES do zablokowania funkcji klawiatury. Aby móc ponownie w pełni korzystać z
klawiszy funkcyjnych, ustaw parametr LOC=NO.
Wybór i nastawy parametrów z 2 grupy
Istnieje moŜliwość wyboru pomiędzy dwoma przedefiniowanymi grupami parametrów pracy,
które umoŜliwiają szybkie przełączenie i adaptowanie do wymaganych zmian.
przez 2 sekundy
Zmiana pomiędzy grupami moŜe być dokonana przez wciśnięcie przycisku
(IISM=MAN), lub automatycznie w wypadku, gdy została zidentyfikowana praca w trybie
„cięŜkich warunków” (IISM=HDD), lub w wypadku gdy zewnętrzne wejście DI2 zostało
aktywowane (IISM=DI2). Aktywacja II grupy parametrów jest sygnalizowana świeceniem
odpowiedniej kontrolki LED na panelu sterowania. Jeśli IISM=NON, przełączenie w
alternatywny zestaw nastaw jest niemoŜliwy.
Opis
0
Minimalna nastawa dla parametru SP
SPH
SPL...120 C
Maksymalna nastawa dla parametru SP
SP
SPL...SPH
Nastawa główna sterownika – temperatura wymagana w
komorze\urządzeniu chłodniczym
C-H
REF;HEA
Tryb pracy: Chłodzenie (REF) lub grzanie (HEA)
HYS
0
1...10 C
RóŜnica wyłączenia\załączenia termostatu
Tryb pracy chłodzenie (CH=REF)
Tryb pracy grzanie (C-H=HEA)
CRT
0..30min
Minimalny czas postoju spręŜarki. Załączenie spręŜarki po jej
wyłączeniu będzie ponownie moŜliwe po upływie ustawionego
czasu.
CT1
0..30min
Uruchomienie termostatu w przypadku awarii czujki T1. Przy
CT1=0 wyjście pozostanie wyłączone.
CT2
0..30min
Zatrzymanie pracy termostatu w przypadku awarii czujki T1. Z
ustawionymi parametrami CT2=0 oraz CT1>0 wszystkie wyjścia
zawsze będa pracować. Przykład: CT1=4 I CT2=6 – w tym
przypadku awaria czujki T1 spręŜarka będzie pracować w trybie 4
minut pracy i 6 minut postoju.
CSD
0..30min
Opóźnienie wyłączenia spręŜarki po otwarciu drzwii. (Aktywne
gdy parametr DS=YES)
2CD
0...120s
DFM
NON;
TIM;
FRO
Tryb zzałączenia funkcji DEFROST (Odszraniania):
NON: odszranianie jest wyłączone (Następującym parametrem
jest FID),
TIM: Czas do załączenia odszraniania jest zliczany bez przerwy
FRO: Czas do załączenia odszraniania jest zliczany gdy na
chłodnicy zaistnieją warunki do wystąpienia oblodzenia
(temperatura jest mniejsza niŜ 00C).
DFT
0...99h
Przerwa pomiędzy kolejnymi cyklami odszraniania. Odliczana jest
od chwili załączenia ostatniego cyklu.
DFB
NO/YES
Jeśli parametr jest ustawiony na YES, sterownik będzie odliczał
czas do załączenia odszraniania pomimo zaniku zasilania. Przy
ustawieniu NO sterownik rozpoczyna odliczanie od 0.
MAN;
DOR
NON – nie jest kontrolowane.
MAN – Oświetlenie jest załączane z poziomu przycisku
(wymagane ustawienie parametru OAU=LGT).
DOR – oświetlenie jest załączone w wypadku gdy są otwarte
drzwi komory.
OAU
NON;
0-1;
LGT;
2CU;
2EU;
ALO;
AL1
Oprogramowanie wyjścia uniwersalnego:
NON – nie wykorzystywane.
0-1 – aktywne gdy sterownik pracuje, nieaktywne gdy sterownik
jest w trybie oczekiwania na zezwolenie do pracy (nieaktywny).
LGT – Załącza oświetlenie komory.
2CU – wyjście kontroluje pracę dodatkowej spręŜarki.
2EU – wyjście kontroluje pracę odszraniania na
drugiej\dodatkowej chłodnicy powietrza.
ALO – wyjście w pozycji otwartej gdy nastąpi sytuacja alarmowa.
AL1 – wyjście w pozycji zamkniętej gdy nastąpi sytuacja
alarmowa.
DLI
-50...1200C
Temperatura końca odszraniania
DTO
1...120min
Maksymalny czas odszraniania
DTY
OFF;
ELE;
GAS
Typ odszraniania:
OFF – brak cyklu – spręŜarka i grzałka wyłączona.
ELE – Elektryczne odszranianie – spręŜarka wyłączona, grzałka
wyłączona.
GAS – odszranianie gorącymi gazami – spręŜarka i grzałka
załączone.
DRN
0...30min
Przerwa w pracy urządzenia po zakończeniu odszraniania –
ociekanie chłodnicy powietrza.
INP
SN4; ST1
Wybór typu czujki: INP=SN4 wymagany model SN4, INP=ST1
wymagany jest model ST1.
DDY
0...60min
Komunikaty wyświetlane podczas odszraniania. Jeśli DDY=0
podczas cyklu jest wyświetlana temperatura. Jeśli DDY>0,
podczas cyklu jest wyświetlane DEF, kiedy cykl dobiegł końca,
wyświetlane jest REC podczas czasu określonego jako DDY.
OS1
-12.5...12.50C
Korekcja temperaturowa czujki T1
T2
NO/YES
Aktywacja czujki T2
OS2
-12.5...12.5 C
Korekcja temperaturowa czujki T3
Tryb pracy wentylatorów podczas odszraniania.
T3
NON;
DSP;
CND;
2EU
Ustawienia metody działania czujki T3
NON – czujka jest nieaktywna.
DSP – Temperatura na czujce T3 jest wyświetlana na panelu
sterownika.
CND – czujka mierzy temperaturę na skraplaczu.
2EU – czujka mierzy temperaturę na drugiej chłodnicy.
OS3
-12.5...12.50C
Korekcja temperaturowa czujki T3
TLD
1...30min
Określenie interwału czasowego przy rejestracji parametrów
najniŜszej (TLO) i najwyŜszej (THO) temperatury w
komorze\urządzeniu.
SIM
0...100
Czas odświeŜania komunikatów panelu sterowniczego.
ADR
1...255
Adres sterownika w sieci monitoringu.
FID
NO/YES
0
FDD
-50...120 C
Temperatura wznowienia pracy wentylatorów po cyklu
odszraniania.
FTO
0...120min
Maksymalny czas postoju wentylatorów po cyklu odszraniania.
FTC
NO/YES
Zoptymalizowana praca wentylatora. Przy ustawionym FTC=NO
wentylator zawsze pozostaje włączony.
FTC=YES – Załączona zoptymalizowana praca wentylatora
FT1
0...180s
Zatrzymanie pracy wentylatora po zatrzymaniu pracy spręŜarki
( związane z parametrem FTC)
FT2
0..30min
Zatrzymanie pracy wentylatora ( związane z parametrem FTC).
Jeśli FT2=0 wentylator pozostanie włączony cały czas.
FT3
0..30min
Podtrzymanie pracy wentylatora ( związane z parametrem FTC).
Jeśli FT3=0 i FT2>0, wentylator pozostanie wyłączony cały czas.
ATM
NON;
ABS;
REL
Metodyka zarządzania alarmami:
NON ABS REL -
ALA
-50...1200C
AHA
-50...1200C
ALR
-12...00C
RóŜnica załączenia alarmu niskiej temperatury. Przy ALR=0,
Alarm niskiej temperatury jest wyłączony.
AHR
0...120C
RóŜnica załączenia alarmu wysokiej temperatury. Przy AHR=0,
Alarm wysokiej temperatury jest wyłączony.
ATI
T1;T2;T3
Czujka temperatury uŜywana do wyzwalania alarmu..
ATD
0...120min
Zwłoka załączenia alarmu temperaturowego.
ADO
0...30min
Zwłoka alarmu otwarcia drzwi.
AHM
NON;
ALR;
STP
Działania w wypadku zidentyfikowania alarmu wysokiej
temperatury skraplania:
NON ALR – w wypadku detekcji alarmu, zostaje załączony brzęczyk i
na panelu pojawia się komunikat: „HC”.
STP – poza wyświetleniem odpowiedniego komunikatu na panelu
sterownika, spręŜarka zostaje zatrzymana a cykl odszraniania
zawieszony.
AHT
-50...1200C
Temperatura załączenia alarmu pracy skraplacza
ACC
0...52tygodnie
Okresowe czyszczenie skraplacza. W przypadku gdy czas pracy
spręŜarki przekroczy wartość opisaną w parametrze ACC, na
wyświetlaczu sterownika będzie wyświetlany komunikat „CL”.
Przy nastawie ACC=0 czas nie będzie zliczany.
HDS
1..5
Poziom czułości do przełączenia sterownika z pracy w trybie 1
grupy do 2 (1 – minimalna, 5 – maksymalna).
IISM
NON;
MAN;
HDD;
D12
Tryb przełączenia z 1 grupy parametrów do 2:
NON – brak zezwolenia z 1 do 2 grupy parametrów.
MAN – naciśniecie przycisku
powoduje przełączenia z 1 do 2
zestawu parametrów.
HDD – Automatyczne przełączenie grup parametrów w przypadku
wykrycia cięŜkich warunków pracy.
D12 – Przełączenie do 2 grupy parametrów następuje po podaniu
sygnału na na wejście D12.
IISL
-50...IISH
Minimalna granica dla IISP
IISH
IISL...1200C
Maksymalna nastawa dla IISP
IISP
IISL...IISH
Główna nastawa pracy dla 2 grupy parametrów.
0
IIHY
1...10 C
Włączenie/wyłączenie 2 zestawu parametrów
IIFT
NO/YES
Zoptymalizowana praca wentylatora dla 2 grupy parametrów.
IIDF
0...99h
Czas załączenia cyklu odszraniania dla 2 grupy parametrów.
SB
YES/NO
Przełączenie sterownika w tryb oczekiwania\gotowości do pracy.
DS
NO\YES
Zezwolenie na kontrolę alarmu otwartych drzwi.
D12
NON;
HSP;
IISM;
RDS
Określenie trybu pracy dla wejścia D12
NON – wejście jest nieaktywne.
HSP – jeśli wejście otwarte, wyświetlany jest alarm wysokiego
ciśnienia w jednostce skraplającej.
IISM – Przy podaniu sygnału, sterownik przechodzi do pracy w
trybie 2 grupy parametrów.
RDS – przy podaniu sygnału, zostaje załączone odszranianie.
LSM
NON;
Tryb kontroli oświetlenia
0
