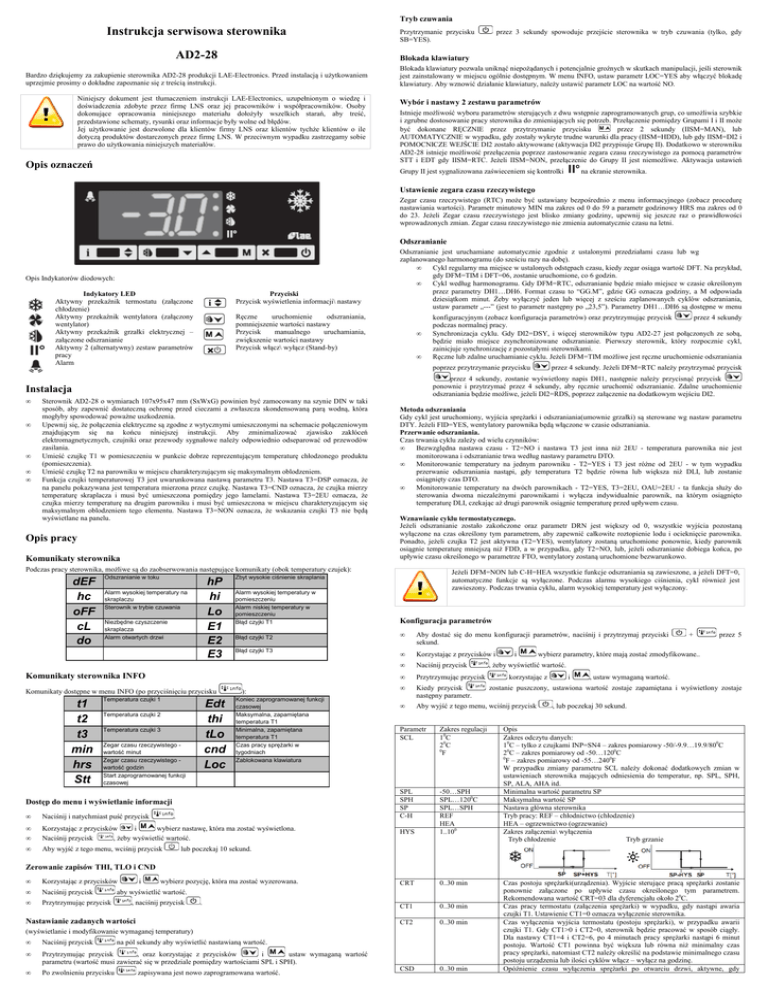

Instrukcja serwisowa sterownika AD2-28

Tryb czuwania
Instrukcja serwisowa sterownika
AD2-28
Przytrzymanie przycisku
SB=YES).
przez 3 sekundy spowoduje przejście sterownika w tryb czuwania (tylko, gdy
Blokada klawiatury
Bardzo dziękujemy za zakupienie sterownika AD2-28 produkcji LAE-Electronics. Przed instalacją i użytkowaniem
uprzejmie prosimy o dokładne zapoznanie się z treścią instrukcji.
Niniejszy dokument jest tłumaczeniem instrukcji LAE-Electronics, uzupełnionym o wiedzę i
doświadczenia zdobyte przez firmę LNS oraz jej pracowników i współpracowników. Osoby
dokonujące opracowania niniejszego materiału dołożyły wszelkich starań, aby treść,
przedstawione schematy, rysunki oraz informacje były wolne od błędów.
Jej użytkowanie jest dozwolone dla klientów firmy LNS oraz klientów tychże klientów o ile
dotyczą produktów dostarczonych przez firmę LNS. W przeciwnym wypadku zastrzegamy sobie
prawo do użytkowania niniejszych materiałów.
Opis oznaczeń
Blokada klawiatury pozwala uniknąć niepożądanych i potencjalnie groźnych w skutkach manipulacji, jeśli sterownik
jest zainstalowany w miejscu ogólnie dostępnym. W menu INFO, ustaw parametr LOC=YES aby włączyć blokadę
klawiatury. Aby wznowić działanie klawiatury, należy ustawić parametr LOC na wartość NO.
Wybór i nastawy 2 zestawu parametrów
Istnieje możliwość wyboru parametrów sterujących z dwu wstępnie zaprogramowanych grup, co umożliwia szybkie
i zgrubne dostosowanie pracy sterownika do zmieniających się potrzeb. Przełączenie pomiędzy Grupami I i II może
być dokonane RĘCZNIE przez przytrzymanie przycisku
przez 2 sekundy (IISM=MAN), lub
AUTOMATYCZNIE w wypadku, gdy zostały wykryte trudne warunki dla pracy (IISM=HDD), lub gdy IISM=DI2 i
POMOCNICZE WEJŚCIE DI2 zostało aktywowane (aktywacja DI2 przypisuje Grupę II). Dodatkowo w sterowniku
AD2-28 istnieje możliwość przełączenia poprzez zastosowanie zegara czasu rzeczywistego za pomocą parametrów
STT i EDT gdy IISM=RTC. Jeżeli IISM=NON, przełączenie do Grupy II jest niemożliwe. Aktywacja ustawień
Grupy II jest sygnalizowana zaświeceniem się kontrolki
na ekranie sterownika.
Ustawienie zegara czasu rzeczywistego
Zegar czasu rzeczywistego (RTC) może być ustawiany bezpośrednio z menu informacyjnego (zobacz procedurę
nastawiania wartości). Parametr minutowy MIN ma zakres od 0 do 59 a parametr godzinowy HRS ma zakres od 0
do 23. Jeżeli Zegar czasu rzeczywistego jest blisko zmiany godziny, upewnij się jeszcze raz o prawidłowości
wprowadzonych zmian. Zegar czasu rzeczywistego nie zmienia automatycznie czasu na letni.
Odszranianie
Opis Indykatorów diodowych:
Indykatory LED
Aktywny przekaźnik termostatu (załączone
chłodzenie)
Aktywny przekaźnik wentylatora (załączony
wentylator)
Aktywny przekaźnik grzałki elektrycznej –
załączone odszranianie
Aktywny 2 (alternatywny) zestaw parametrów
pracy
Alarm
Przyciski
Przycisk wyświetlenia informacji\ nastawy
Odszranianie jest uruchamiane automatycznie zgodnie z ustalonymi przedziałami czasu lub wg
zaplanowanego harmonogramu (do sześciu razy na dobę).
•
Cykl regularny ma miejsce w ustalonych odstępach czasu, kiedy zegar osiąga wartość DFT. Na przykład,
gdy DFM=TIM i DFT=06, zostanie uruchomione, co 6 godzin.
•
Cykl według harmonogramu. Gdy DFM=RTC, odszranianie będzie miało miejsce w czasie określonym
przez parametry DH1…DH6. Format czasu to “GG.M”, gdzie GG oznacza godziny, a M odpowiada
dziesiątkom minut. Żeby wyłączyć jeden lub więcej z sześciu zaplanowanych cyklów odszraniania,
ustaw parametr „---” (jest to parametr następny po „23,5”). Parametry DH1…DH6 są dostępne w menu
Ręczne
uruchomienie
odszraniania,
pomniejszenie wartości nastawy
Przycisk
manualnego
uruchamiania,
zwiększenie wartości nastawy
Przycisk włącz\ wyłącz (Stand-by)
•
•
•
•
•
•
przez 4 sekundy. Jeżeli DFM=RTC należy przytrzymać przycisk
poprzez przytrzymanie przycisku
przez 4 sekundy, zostanie wyświetlony napis DH1, następnie należy przycisnąć przycisk
ponownie i przytrzymać przez 4 sekundy, aby ręcznie uruchomić odszranianie. Zdalne uruchomienie
odszraniania będzie możliwe, jeżeli DI2=RDS, poprzez załączenie na dodatkowym wejściu DI2.
Instalacja
•
konfiguracyjnym (zobacz konfiguracja parametrów) oraz przytrzymując przycisk
przez 4 sekundy
podczas normalnej pracy.
Synchronizacja cyklu. Gdy DI2=DSY, i więcej sterowników typu AD2-27 jest połączonych ze sobą,
będzie miało miejsce zsynchronizowane odszranianie. Pierwszy sterownik, który rozpocznie cykl,
zainicjuje synchronizację z pozostałymi sterownikami.
Ręczne lub zdalne uruchamianie cyklu. Jeżeli DFM=TIM możliwe jest ręczne uruchomienie odszraniania
Sterownik AD2-28 o wymiarach 107x95x47 mm (SxWxG) powinien być zamocowany na szynie DIN w taki
sposób, aby zapewnić dostateczną ochronę przed cieczami a zwłaszcza skondensowaną parą wodną, która
mogłyby spowodować poważne uszkodzenia.
Upewnij się, że połączenia elektryczne są zgodne z wytycznymi umieszczonymi na schemacie połączeniowym
znajdującym się na końcu niniejszej instrukcji. Aby zminimalizować zjawisko zakłóceń
elektromagnetycznych, czujniki oraz przewody sygnałowe należy odpowiednio odseparować od przewodów
zasilania.
Umieść czujkę T1 w pomieszczeniu w punkcie dobrze reprezentującym temperaturę chłodzonego produktu
(pomieszczenia).
Umieść czujkę T2 na parowniku w miejscu charakteryzującym się maksymalnym oblodzeniem.
Funkcja czujki temperaturowej T3 jest uwarunkowana nastawą parametru T3. Nastawa T3=DSP oznacza, że
na panelu pokazywana jest temperatura mierzona przez czujkę. Nastawa T3=CND oznacza, że czujka mierzy
temperaturę skraplacza i musi być umieszczona pomiędzy jego lamelami. Nastawa T3=2EU oznacza, że
czujka mierzy temperaturę na drugim parowniku i musi być umieszczona w miejscu charakteryzującym się
maksymalnym oblodzeniem tego elementu. Nastawa T3=NON oznacza, że wskazania czujki T3 nie będą
wyświetlane na panelu.
Opis pracy
Komunikaty sterownika
Metoda odszraniania
Gdy cykl jest uruchomiony, wyjścia sprężarki i odszraniania(umownie grzałki) są sterowane wg nastaw parametru
DTY. Jeżeli FID=YES, wentylatory parownika będą włączone w czasie odszraniania.
Przerwanie odszraniania.
Czas trwania cyklu zależy od wielu czynników:
•
Bezwzględna nastawa czasu - T2=NO i nastawa T3 jest inna niż 2EU - temperatura parownika nie jest
monitorowana i odszranianie trwa według nastawy parametru DTO.
•
Monitorowanie temperatury na jednym parowniku - T2=YES i T3 jest różne od 2EU - w tym wypadku
przerwanie odszraniania nastąpi, gdy temperatura T2 będzie równa lub większa niż DLI, lub zostanie
osiągnięty czas DTO.
•
Monitorowanie temperatury na dwóch parownikach - T2=YES, T3=2EU, OAU=2EU - ta funkcja służy do
sterowania dwoma niezależnymi parownikami i wyłącza indywidualnie parownik, na którym osiągnięto
temperaturę DLI, czekając aż drugi parownik osiągnie temperaturę przed upływem czasu.
Wznawianie cyklu termostatycznego.
Jeżeli odszranianie zostało zakończone oraz parametr DRN jest większy od 0, wszystkie wyjścia pozostaną
wyłączone na czas określony tym parametrem, aby zapewnić całkowite roztopienie lodu i ocieknięcie parownika.
Ponadto, jeżeli czujka T2 jest aktywna (T2=YES), wentylatory zostaną uruchomione ponownie, kiedy parownik
osiągnie temperaturę mniejszą niż FDD, a w przypadku, gdy T2=NO, lub, jeżeli odszranianie dobiega końca, po
upływie czasu określonego w parametrze FTO, wentylatory zostaną uruchomione bezwarunkowo.
Podczas pracy sterownika, możliwe są do zaobserwowania następujące komunikaty (obok temperatury czujek):
dEF
hc
oFF
cL
do
Odszranianie w toku
hP
hi
Lo
E1
E2
E3
Alarm wysokiej temperatury na
skraplaczu
Sterownik w trybie czuwania
Niezbędne czyszczenie
skraplacza
Alarm otwartych drzwi
Jeżeli DFM=NON lub C-H=HEA wszystkie funkcje odszraniania są zawieszone, a jeżeli DFT=0,
automatyczne funkcje są wyłączone. Podczas alarmu wysokiego ciśnienia, cykl również jest
zawieszony. Podczas trwania cyklu, alarm wysokiej temperatury jest wyłączony.
Zbyt wysokie ciśnienie skraplania
Alarm wysokiej temperatury w
pomieszczeniu
Alarm niskiej temperatury w
pomieszczeniu
Błąd czyjki T1
Konfiguracja parametrów
Błąd czyjki T2
•
Błąd czyjki T3
Aby dostać się do menu konfiguracji parametrów, naciśnij i przytrzymaj przyciski
sekund.
•
Korzystając z przycisków i
•
Naciśnij przycisk
Komunikaty sterownika INFO
•
Przytrzymując przycisk
Komunikaty dostępne w menu INFO (po przyciśnięciu przycisku
•
Kiedy przycisk
następny parametr.
•
Aby wyjść z tego menu, wciśnij przycisk
t1
t2
t3
min
hrs
Stt
Temperatura czujki 1
Edt
thi
tLo
cnd
Loc
Temperatura czujki 2
Temperatura czujki 3
Zegar czasu rzeczywistego wartość minut
Zegar czasu rzeczywistego wartość godzin
Start zaprogramowanej funkcji
czasowej
):
Koniec zaprogramowanej funkcji
czasowej
Maksymalna, zapamiętana
temperatura T1
Minimalna, zapamiętana
temperatura T1
Czas pracy sprężarki w
tygodniach
Zablokowana klawiatura
Dostęp do menu i wyświetlanie informacji
•
Naciśnij i natychmiast puść przycisk
•
•
Korzystając z przycisków
i
wybierz nastawę, która ma zostać wyświetlona.
Naciśnij przycisk
, żeby wyświetlić wartość.
•
Aby wyjść z tego menu, wciśnij przycisk
.
Parametr
SCL
Zakres regulacji
1 0C
2 0C
0
F
SPL
SPH
SP
C-H
HYS
-50…SPH
SPL…1200C
SPL…SPH
REF
HEA
1..100
CRT
0..30 min
CT1
0..30 min
CT2
0..30 min
CSD
0..30 min
i
+
przez 5
wybierz parametry, które mają zostać zmodyfikowane..
, żeby wyświetlić wartość.
korzystając z
i
, ustaw wymaganą wartość.
zostanie puszczony, ustawiona wartość zostaje zapamiętana i wyświetlony zostaje
, lub poczekaj 30 sekund.
Opis
Zakres odczytu danych:
10C – tylko z czujkami INP=SN4 – zakres pomiarowy -50/-9.9…19.9/800C
20C – zakres pomiarowy od -50…1200C
0
F – zakres pomiarowy od -55…2400F
W przypadku zmiany parametru SCL należy dokonać dodatkowych zmian w
ustawieniach sterownika mających odniesienia do temperatur, np. SPL, SPH,
SP, ALA, AHA itd.
Minimalna wartość parametru SP
Maksymalna wartość SP
Nastawa główna sterownika
Tryb pracy: REF – chłodnictwo (chłodzenie)
HEA – ogrzewnictwo (ogrzewanie)
Zakres załączenia\ wyłączenia
Tryb grzanie
Tryb chłodzenie
lub poczekaj 10 sekund.
Zerowanie zapisów THI, TLO i CND
•
Korzystając z przycisków
•
Naciśnij przycisk
•
Przytrzymując przycisk
i
wybierz pozycję, która ma zostać wyzerowana.
aby wyświetlić wartość.
, naciśnij przycisk
.
Nastawianie zadanych wartości
(wyświetlanie i modyfikowanie wymaganej temperatury)
•
Naciśnij przycisk
•
Przytrzymując przycisk
, oraz korzystając z przycisków
i
ustaw wymaganą wartość
parametru (wartość musi zawierać się w przedziale pomiędzy wartościami SPL i SPH).
•
Po zwolnieniu przycisku
na pól sekundy aby wyświetlić nastawianą wartość.
zapisywana jest nowo zaprogramowana wartość.
Czas postoju sprężarki(urządzenia). Wyjście sterujące pracą sprężarki zostanie
ponownie załączone po upływie czasu określonego tym parametrem.
Rekomendowana wartość CRT=03 dla dyferencjału około 20C.
Czas pracy termostatu (załączenia sprężarki) w wypadku, gdy nastąpi awaria
czujki T1. Ustawienie CT1=0 oznacza wyłączenie sterownika.
Czas wyłączenia wyjścia termostatu (postoju sprężarki), w przypadku awarii
czujki T1. Gdy CT1>0 i CT2=0, sterownik będzie pracować w sposób ciągły.
Dla nastawy CT1=4 i CT2=6, po 4 minutach pracy sprężarki nastąpi 6 minut
postoju. Wartość CT1 powinna być większa lub równa niż minimalny czas
pracy sprężarki, natomiast CT2 należy określić na podstawie minimalnego czasu
postoju urządzenia lub ilości cyklów włącz – wyłącz na godzinę.
Opóźnienie czasu wyłączenia sprężarki po otwarciu drzwi, aktywne, gdy
DFM
NON
TIM
RTC
DFT
0..99 godzin
DH.1
HH.M
DH.2
DH.3
DH.4
DH.5
DH.6
DLI
DTO
DTY
HH.M
HH.M
HH.M
HH.M
HH.M
-50..1200C
1..120 min
OFF
ELE
GAS
DPD
0..240 s
DRN
DDM
0..30 min
RT
LT
SP
DEF
DDY
FID
FDD
FTO
FCM
0..60 min
NO
YES
-50..1200C
0..120 min
NON
TMP
TIM
FDT
-120…00C
FDH
1..1200C
FT1
FT2
0..180 s
0..30 min
FT3
0..30 min
ATM
NON
ABS
REL
parametr DS=YES.
Tryb załączania odszraniania:
NON: funkcja odszraniania jest wyłączona,
TIM: Regularne odszranianie w ustalonych odstępach czasu,
RTC: Oszranianie według ustalonych nastaw (harmonogramu) mierzonych
zegarem czasu rzeczywistego, DH1, DH2.. DH6.
Przerwa czasowa pomiędzy kolejnymi cyklami odszraniania. Czas jest zliczany
od ostatniego cyklu oszraniania.
Nastawa pierwszego cyklu odszraniania. HH określa godzinę załączenia, M
określa dziesiątki minut. Nastawa 8.3 oznacza załączenie odszraniania o
godzinie 8:30 rano. Nastawa 23.5 oznacza załączenie odszraniania o 23:50.
Nastawa ‘---‘ oznacza wyłączenie pozycji harmonogramu.
Nastawa 2-go cyklu odszraniania.
Nastawa 3-go cyklu odszraniania.
Nastawa 4-go cyklu odszraniania.
Nastawa 5-go cyklu odszraniania.
Nastawa 6-go cyklu odszraniania.
Temperatura końca cyklu odszraniania.
Maksymalny czas cyklu odszraniania.
Typ odszraniania:
OFF – Typowe odszranianie ociekowe: sprężarka i grzałka wyłączona..
ELE – Oszranianie elektryczne: sprężarka wyłączona, grzałka załączona.
GAS – odszranianie gorącymi gazami: Sprężarka i grzałka załączone.
Opóźnienie startu odszraniania dla systemów Pump Down. Wyjścia biorące
udział w procesie odszraniania będą nieaktywne przez czas określony tym
parametrem (zależne od ustawień DTY).
Czas ociekania – postój urządzenia po zakończonym cyklu odszraniania.
Komunikat na wyświetlaczu podczas odszraniania:
RT: temperatura rzeczywista
LT: Ostatnią temperaturę w pomieszczeniu przed rozpoczęciem cyklu
odszraniania
SP: nastawę główną sterownika (bieżącą)
DEF: napis „dEF”
Komunikat na wyświetlaczu podczas cyklu odszraniania.
Wentylatory chłodnicy pracują FID=YES lub są wyłączone FID=NO podczas
cyklu odszraniania.
Temperatura wznowienia pracy wentylatora po cyklu odszraniania
Maksymalny czas postoju wentylatora po końcu cyklu odszraniania
Tryb pracy wentylatorów chłodnicy:
NON: wentylatory pozostają włączone cały czas
TMP: na pracę wentylatorów wpływ będzie miała temperatura. Wentylatory
pozostają aktywne, gdy sprężarka jest aktywna. Gdy sprężarka zostanie
wyłączona, wentylatory są włączone do momentu aż różnica temperatur w
komorze i na bloku lamelowym będzie mniejsza od nastawy parametru FDT. Po
ich wyłączeniu zostaną ponownie włączone, gdy wspomniana różnica
temperatur osiągnie wartość określoną za pomocą parametru FDH/
TIM: Pracą wentylatora sterują parametry czasowe. W tym trybie wentylatory
pozostają włączone podczas pracy sprężarki. Po wyłączeniu sprężarki o pracują
w oparciu o parametry FT1, FT2 i FT3.
SB
NO
YES
DS
NO
YES
NON
HPS
IISM
RDS
DSY
DI2
Zezwolenie na wprowadzenie sterownik w tryb czuwania za pomocą przycisku
STT
HH.M
EDT
LSM
HH.M
NON
MAN
RT0
RT1
DOR
OA1
NON
0-1
LGT
2CU
2EU
ALO
AL1
OA2
2CD
Jak OA1
0..120 s
INP
SN4
ST1
-12.5..+12.50C
YES
NO
OS1
T2
OS2
T3
-12.5..+12.50C
NON
DSP
CND
2EU
OS3
TLD
SIM
ADR
-12.5..+12.50C
1..30 min
0..100
1..255
Różnica temperatur pomiędzy chłodnicą a powietrzem wymuszająca
zatrzymanie wentylatora chłodnicy przy zatrzymanej sprężarce.
Różnica temperatur pomiędzy chłodnicą a powietrzem wymuszająca ponowne
załączenie wentylatorów przy zatrzymanej sprężarce. Dla FDT=-1 i FDH=3 po
zatrzymaniu sprężarki wentylatory zostaną wyłączone gdy temperatura
chłodnicy > temperatura powietrza -1, oraz ponownie załączone gdy
temperatura chłodnicy < Temperatura powietrza – 4 (FDT-FDH).
Opóźnienie zatrzymania wentylatora chłodnicy po zatrzymaniu sprężarki.
Czas postoju wentylatora chłodnicy. Dla FT2=0 wentylator pozostaje zawsze
włączony.
Czas pracy wentylatora chłodnicy. Dla FT3=0 i FT2 > 0 wentylator zawsze
pozostanie wyłączony.
Zarządzanie alarmami:
NON: wszystkie alarmy temperatur są wstrzymane.
ABS: wartości zapisane w parametrach ALA i AHA reprezentują rzeczywiste
progi alarmowe.
REL: wartości zapisane w parametrach ALR i AHR są różnicami
referencyjnymi (opis poniżej).
Alarm temperatur dla ATM=REF i Alarm temperatur dla ATM=REF i
C-H=REF
C-H=HEA
.
Czujnik otwartych drzwi jest zamontowany (jeśli drzwi są zamknięte, styki są
zwarte).
Konfiguracja wejścia DI2
NON: wejście nie jest aktywne
HPS: presostat wysokiego ciśnienia – jeśli rozwarte, sygnalizuje zadziałanie
presostatu.
IISM: Zwarcie powoduje przejście sterownika do pracy z alternatywnym
zestawem nastaw.
RDS: zwarcie powoduje wymuszenie odszraniania (synchronizacja lub zdalne
wymuszenie).
DSY: synchronizacja odszraniania – przy połączeniu równoległym pierwszy
sterownik, który zasygnalizuje przejście w tryb odszraniania wymusi start na
pozostałych. Ostatni, który przejdzie odszranianie zezwoli na pracę pozostałym.
Nastawa załączenia czasowo zaprogramowanej funkcji. HH określa godzinę
załączenia, M określa dziesiątki minut w zakresie od 0.00 do 23.5. Dla
STT=8.30 i IISM=RTC o godzinie 8:30 rano sterownik zostanie przełączony w
alternatywny zestaw nastaw.
Nastawa wyłączenia czasowo zaprogramowanej funkcji.
Tryb kontroli pracą oświetlenia w chłodni:
NON: brak kontroli pracą oświetlenia
MAN: Załączenie oświetlenia nastąpi po użyciu przycisku
, jeśli
OAU=LGT.
RT0: Światło jest załączane zgodnie z nastawą EDT i wyłączane zgodnie z
nastawą STT
RT1: Światło jest włączane zgodnie z nastawą STT i wyłączane zgodnie z
nastawą EDT.
DOR: Światło zostanie załączone po otwarciu drzwi, jeśli OAU=LGT.
Tryb pracy 1 wyjścia uniwersalnego:
NON: wyjście wyłączone
0-1: kontrola trybu pracy sterownika: ON\STAND-BY
LGT: kontrola pracą oświetlenia
2CU: kontrola pracą dodatkowej sprężarki.
2EU: Kontrola pracą grzałki w trybie odszraniania dla dodatkowej chłodnicy.
ALO: sygnalizacja alarmu - styk rozwarty w przypadku wystąpienia alarmu.
AL1: sygnalizacja alarmu - styk zamknięty w przypadku wystąpienia alarmu.
Jak OA1
Opóźnienie załączenia 2 sprężarki. Jeśli OAU=2CU, to parametr ten określi
opóźnienie załączenia przekaźnika dodatkowego AUX. Obie sprężarki zostaną
wyłączone w tym samym czasie.
Typ stosowanych czujek temperaturowych.
Poprawka temperaturowa czujki T1
Czujka T2 aktywna:
T2=YES – czujka aktywna
T2=NO – czujka nieaktywna (brak czujki)
Poprawka temperaturowa czujki T2
Czujka T3:
NON: brak czujki T3.
DSP: Wyświetlacz pokazuje temperaturę czujki T3.
CND: czujka T3 kontroluje temperaturę skraplacza.
2EU: czujka T3 kontroluje temperaturę dodatkowego parowacza.
Poprawka temperaturowa czujki T3
Opóźnienie zapamiętania temperatury minimalnej TLO i maksymalnej THI.
Opóźnienie pracy wyświetlacza
Adres sterownika w lokalnej sieci monitoringu.
Synchronizacja
LCD-5S lub RU33
FC06-20M01
-20
TTL
AUX
LCD Port
I/O Port
-50..1200C
-50..1200C
-12..00C
0
AHR
0..+12 C
ATI
ATD
ADO
AHM
T1, T2, T3
0..120 min
0..30 min
NON
ALR
STP
AHT
ACC
-50..1200C
0..52 tygodni
IISM
NON
MAN
RTS
HDD
DI2
IISL
IISH
IISP
IIHY
IIFC
HDS
IIDF
-50…IISH
IISL…1200C
IISL…IISH
1..100
NON
TMP
TIM
1..5
0..99 godzin
Alarm niskiej temperatury
Alarm wysokiej temperatury
Różnica temperatur dla alarmu niskiej temperatury. Z ALR=0 alarm niskiej
temperatury jest wyłączony.
Różnica temperatur dla alarmu wysokiej temperatury. Z AHR=0 alarm wysokiej
temperatury jest wyłączony.
Czujka używana do wyzwalania alarmu temperatury.
Opóźnienie załączenia alarmu.
Czas zwłoki uruchomienia alarmu otwartych drzwi.
Akcje podejmowane w wypadku wykrycia alarmu wysokiej temperatury
skraplania:
NON: Alarm jest wyłączony.
ALR: w przypadku wystąpienia alarmu, na wyświetlaczu zostanie pokazany
napis HC i załączony alarm dźwiękowy.
STP: dodatkowo po za komunikatem i załączonym alarmem zostanie
zatrzymana sprężarka.
Nastawa alarmu wysokiej temperatury skraplania.
Okresowe czyszczenie skraplacza. Dla ACC=0 alarm jest wyłączony. Dla
ACC>0, po upływie nastawy ACC wyrażonej w tygodniach na wyświetlaczu
zostanie wyświetlony napis CL.
Przełączenie do alternatywnego zestawu parametrów:
NON: 2 zestaw parametrów nie jest używany.
MAN: przyciskając przycisk
sterownik zostaje przełączony w 2 zestaw
parametrów.
RTC: przełączenie do alternatywnego zestawu nastaw nastąpi gdy zegar czasu
rzeczywistego osiągnie wartość zadaną w parametrze STT, i zostanie wyłączony
gdy osiągnie nastawę parametru EDT.
HDD: Sterownik przełączy się automatycznie w 2 zestaw parametrów przy
wykryciu ciężkich warunków pracy.
DI2: zwarcie złączy DI2 spowoduje przełączenie sterownika do alternatywnego
zestawu parametrów.
Minimalna wartość parametru IISP
Maksymalna wartość IISP
Nastawa główna sterownika
Zakres załączenia\ wyłączenia pracy
Tryb pracy wentylatora podczas trybu odszraniania dla alternatywnego zestawu
nastaw. Opis – patrz FCM.
Czułość przełączenia sterownika do alternatywnego zestawu parametrów.
Przerwa czasowa pomiędzy kolejnymi cyklami odszraniania dla alternatywnego
zestawu nastaw.. Czas jest zliczany od ostatniego cyklu oszraniania.
32
31
D12
29
Drzwi
16(8)A
30
T1
28
27
T2
16(4)A 8(2)A
26
T3
AUX1
7A
AUX 2
7A
Max. 17.5 A
14
15
16
17
18
19
9
10
11
7
8
6
1
N
230V/50Hz
L
Zasilanie
AD2-28C1Q5E-1TM
ALA
AHA
ALR
33
2
AR2-28C1Q5E-1TM
230 Vac+/-10%, 50/60Hz, 3W
Wyjścia
Sprężarka
Wentylator parowacza
Odszranianie (grzałka)
Wyjście uniwersalne 1
Wyjście uniwersalne 2
16(8)A
8(a)A
16(4)A
7A
7A
Opis sterownika
Zakres pomiarowy
Czułość pomiarowa
Podtrzymywanie zegara czasu rzeczywistego
Zakres pracy
CE (Standardy)
IP
-50..1200C, -55…2400F
+50 / +9.9 … 19.9 / 800C (tylko dla NTC10K)
<0.50C
>150 godzin
-10…+500C; 15%...80% r.H
EN60730-1; EN60730-2-9
EN55022
EN50082-1
IP55 dla panelu kontrolnego
Biuro, magazyn, produkcja:
Biuro i magazyn
ul. Żernicka 9
55-010 Święta Katarzyna
phone: +48 71 716 44 50
fax: +48 71 716 44 51
Notka wydawnicza
Numer dokumentu:
Wydanie:
Data ostatniego wydruku:
4.0018
1(5)
2012-07-18 12:53
