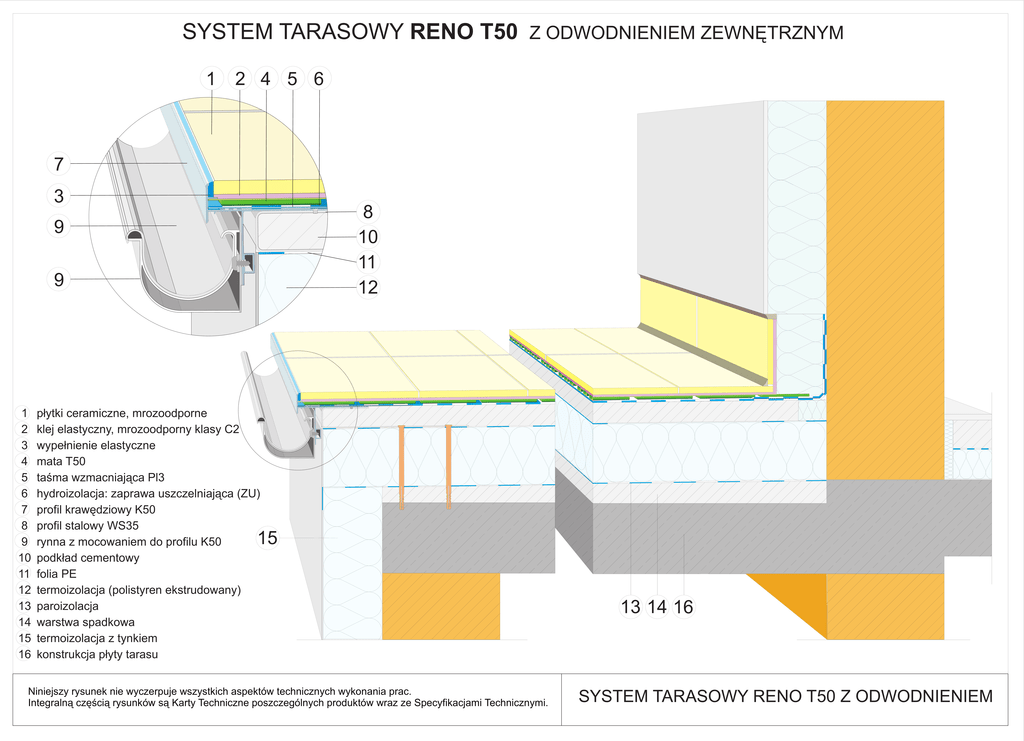

SYSTEM TARASOWY RENO T50 Z ODWODNIENIEM ZEWNĘTRZNYM
1
2 4 5 6
7
3
9
9
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
8
10
11
12
płytki ceramiczne, mrozoodporne
klej elastyczny, mrozoodporny klasy C2
wypełnienie elastyczne
mata T50
taśma wzmacniająca Pl3
hydroizolacja: zaprawa uszczelniająca (ZU)
profil krawędziowy K50
profil stalowy WS35
15
rynna z mocowaniem do profilu K50
podkład cementowy
folia PE
termoizolacja (polistyren ekstrudowany)
paroizolacja
warstwa spadkowa
termoizolacja z tynkiem
konstrukcja płyty tarasu
Niniejszy rysunek nie wyczerpuje wszystkich aspektów technicznych wykonania prac.
Integralną częścią rysunków są Karty Techniczne poszczególnych produktów wraz ze Specyfikacjami Technicznymi.
13 14 16
SYSTEM TARASOWY RENO T50 Z ODWODNIENIEM
