Logamax plus GB172-24 T50
Kondensacyjne wiszące kotły gazowe 1-funkcyjne i 2-funkcyjne

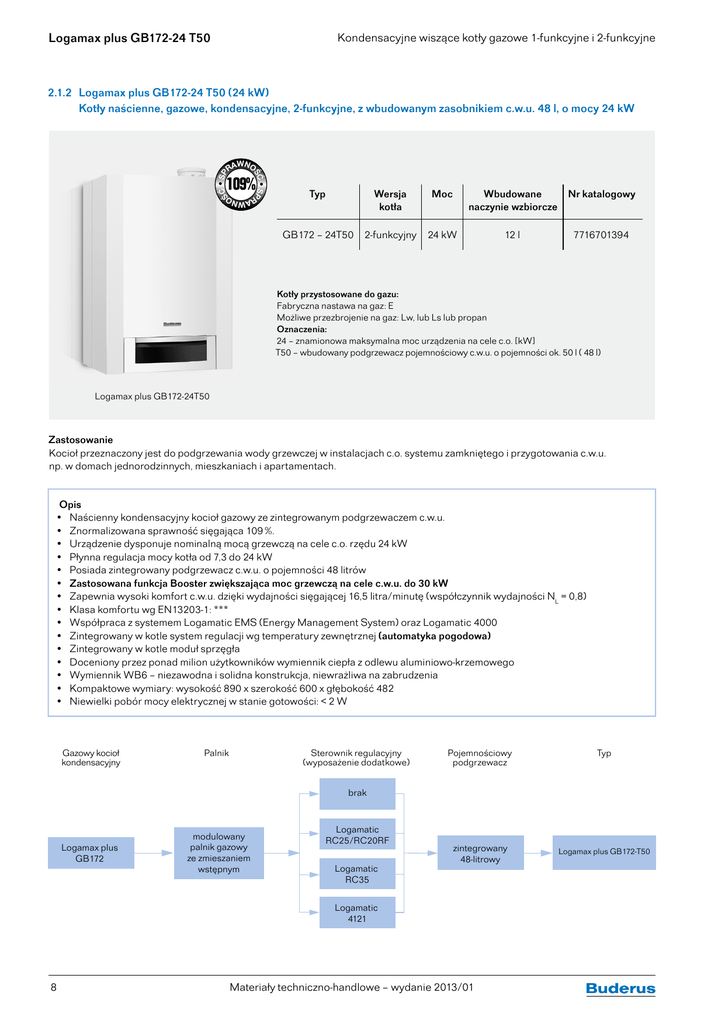

2.1.2 Logamax plus GB172-24 T50 (24 kW)
Kotły naścienne, gazowe, kondensacyjne, 2-funkcyjne, z wbudowanym zasobnikiem c.w.u. 48 l, o mocy 24 kW
• SP
ŚĆ
•S
ŚĆ P
WN
RA O
109%
Typ
Wersja
kotła
WNO
RA
GB172 – 24T50 2-funkcyjny
Moc
Wbudowane
Nr katalogowy
naczynie wzbiorcze
24 kW
12 l
7716701394
Kotły przystosowane do gazu:
Fabryczna nastawa na gaz: E
Możliwe przezbrojenie na gaz: Lw, lub Ls lub propan
Oznaczenia:
24 – znamionowa maksymalna moc urządzenia na cele c.o. [kW]
T50 – wbudowany podgrzewacz pojemnościowy c.w.u. o pojemności ok. 50 l ( 48 l)
Logamax plus GB172-24T50
Zastosowanie
Kocioł przeznaczony jest do podgrzewania wody grzewczej w instalacjach c.o. systemu zamkniętego i przygotowania c.w.u.
np. w domach jednorodzinnych, mieszkaniach i apartamentach.
Opis
• Naścienny kondensacyjny kocioł gazowy ze zintegrowanym podgrzewaczem c.w.u.
• Znormalizowana sprawność sięgająca 109 %.
• Urządzenie dysponuje nominalną mocą grzewczą na cele c.o. rzędu 24 kW
• Płynna regulacja mocy kotła od 7,3 do 24 kW
• Posiada zintegrowany podgrzewacz c.w.u. o pojemności 48 litrów
• Zastosowana funkcja Booster zwiększająca moc grzewczą na cele c.w.u. do 30 kW
• Zapewnia wysoki komfort c.w.u. dzięki wydajności sięgającej 16,5 litra/minutę (współczynnik wydajności NL = 0,8)
• Klasa komfortu wg EN13203-1: ***
• Współpraca z systemem Logamatic EMS (Energy Management System) oraz Logamatic 4000
• Zintegrowany w kotle system regulacji wg temperatury zewnętrznej (automatyka pogodowa)
• Zintegrowany w kotle moduł sprzęgła
• Doceniony przez ponad milion użytkowników wymiennik ciepła z odlewu aluminiowo-krzemowego
• Wymiennik WB6 – niezawodna i solidna konstrukcja, niewrażliwa na zabrudzenia
• Kompaktowe wymiary: wysokość 890 x szerokość 600 x głębokość 482
• Niewielki pobór mocy elektrycznej w stanie gotowości: < 2 W
Gazowy kocioł
kondensacyjny
Palnik
Sterownik regulacyjny
(wyposażenie dodatkowe)
Pojemnościowy
podgrzewacz
Typ
zintegrowany
48-litrowy
Logamax plus GB172-T50
brak
Logamax plus
GB172
modulowany
palnik gazowy
ze zmieszaniem
wstępnym
Logamatic
RC25/RC20RF
Logamatic
RC35
Logamatic
4121
8
Materiały techniczno-handlowe – wydanie 2013/01
Logamax plus GB172-24 T50
Kondensacyjne wiszące kotły gazowe 1-funkcyjne i 2-funkcyjne
Wymiary i minimalne odstępy Logamax plus GB172-24 T50
125
600
80
452
3
50
50
890**
863
880
938
943
293
1
4
5
1
2
3
4
5
6
7
8
9
165*
200
600
200
75*
482
102*
2
9
8
7
6
65 65 65 65 46
Obudowa
Maskownica
Szyna montażowa
Ciepła woda (wyposażenie dodatkowe)
Zasilanie (wyposażenie dodatkowe)
Złącze DN40 syfon (wyposażenie dodatkowe)
Powrót (wyposażenie dodatkowe)
Woda zimna (wyposażenie dodatkowe)
Gaz
* Wymiary są ważne przy zastosowaniu wyposażenia dodatkowego U-AM i AS5-UP
Zakres dostawy Logamax plus GB172-24 T50
7
8
9
6 720 646 292-01.1O
1
2
3
4
5
6
7
8
9
Naścienny gazowy kocioł kondensacyjny
Wąż kondensatu
Wąż od zaworu bezpieczeństwa (obieg c.w.u.)
Wąż od zaworu bezpieczeństwa (obieg grzewczy)
Materiał do mocowania (śruby z akcesoriami)
Szyna do zawieszenia kotła
Komplet dokumentacji kotła
Szablon montażowy
Gniazda lutowane
Materiały techniczno-handlowe – wydanie 2013/01
9
Logamax plus GB172-24 T50
Kondensacyjne wiszące kotły gazowe 1-funkcyjne i 2-funkcyjne
Dane techniczne Logamax plus GB172-24 T50
jednostka
Logamax plus GB172-24 T50
Gaz ziemny
Propan
Dane techniczne
Maksymalna znamionowa moc grzewcza (Pmax) 40/30 °C
kW
24
24
Maksymalna znamionowa moc grzewcza (Pmax) 50/30 °C
kW
23,7
23,7
Maksymalna znamionowa moc grzewcza (Pmax) 80/60 °C
kW
22,8
22,8
Maksymalne znamionowe obciążenie cieplne c.o. (Qmax)
kW
23,4
23,4
8,0
Minimalna znamionowa moc grzewcza (Pmin) 40/30 °C
kW
7,3
Minimalna znamionowa moc grzewcza (Pmin) 50/30 °C
kW
7,3
8,0
Minimalna znamionowa moc grzewcza (Pmin) 80/60 °C
kW
6,6
7,3
Minimalne znamionowe obciążenie cieplne c.o. (Qmin)
kW
6,8
7,5
Maksymalna znamionowa moc grzewcza c.w.u. (PnW)
kW
29,7
29,7
Minimalne znamionowe obciążenie cieplne c.w.u. (QnW)
kW
30,0
30,0
Sprawność urządzenia moc maksymalna 80/60 °C
%
97,3
97,3
Sprawność urządzenia moc maksymalna 50/30 °C
%
101,4
101,4
Sprawność normatywna 75/60 °C
%
103
103
Sprawność normatywna 40/30 °C
%
109
109
–
Przyłącze gazowe
Gaz ziemny LL (Hi(15 °C) = 8,1 kWh/m3)
m3/h
0,84-3,70
Gaz ziemny E (Hi(15 °C) = 9,5 kWh/m )
m3/h
0,72-3,18
–
Gaz płynny (Hi(15 °C) = 12,9 kWh/kg)
kg/h
N/A
056-2,27
bar
3
Naczynie wzbiorcze
Ciśnienie wstępne
Pojemność całkowita
0,75
0,75
l
12
12
l/min
14
14
40-60
Ciepła woda użytkowa
Maksymalna ilość c.w.u.
Temperatura wypływu
°C
40-60
Maksymalna temperatura dopływu wody zimnej
°C
65
65
Maksymalne dopuszczalne ciśnienie c.w.u.
bar
10
10
Minimalne ciśnienie dynamiczne
bar
0,2
0,2
Maksymalna wydajność trwała
l/h
690
690
13,1/3,2
13,0/3,3
Wartości obliczeniowe do wyznaczenia przekroju poprzecznego komina wg EN13384
Strumień masowy spalin maks./min. wartość znamionowa
g/s
Temperatura spalin 80/60 °C maks./min. wartość znamionowa
°C
90/57
90/57
Temperatura spalin 40/30 °C maks./min. wartość znamionowa
°C
60/38
60/38
Normatywny współczynnik emisji CO
mg/kWh
≤ 15
–
Normatywny współczynnik emisji NOx
mg/kWh
≤ 35
–
Pa
80
80
CO2 przy maksymalnej mocy znamionowej
Dyspozycyjny spręż wentylatora
%
9,4
10,8
CO2 przy minimalnej mocy znamionowej
%
8,6
10,5
5
5
Klasa NOx
–
Kondensat
Maksymalna ilość kondensatu (tR = 30 °C)
Wartość pH ok.
l/h
1,7
1,7
–
4,8
4,8
230
Inne
AC...V
230
Częstotliwość
Napięcie elektryczne
Hz
50
50
Maksymalny pobór mocy
W
75
75
Stopień ochrony
IP
X4D
X4D
Maksymalna temperatura zasilania
°C
82
82
Maks. dopuszczalne ciśnienie pracy (PMS) c.o.
bar
3
3
Dopuszczalna temp. otoczenia
°C
0-50
0-50
7,0
7,0
Pojemność (c.o.)
I
Ciężar (bez opakowania)
kg
78
78
Wymiary szer. x wys. x gł.
mm
600 x 880 x 480
600 x 880 x 480
10
