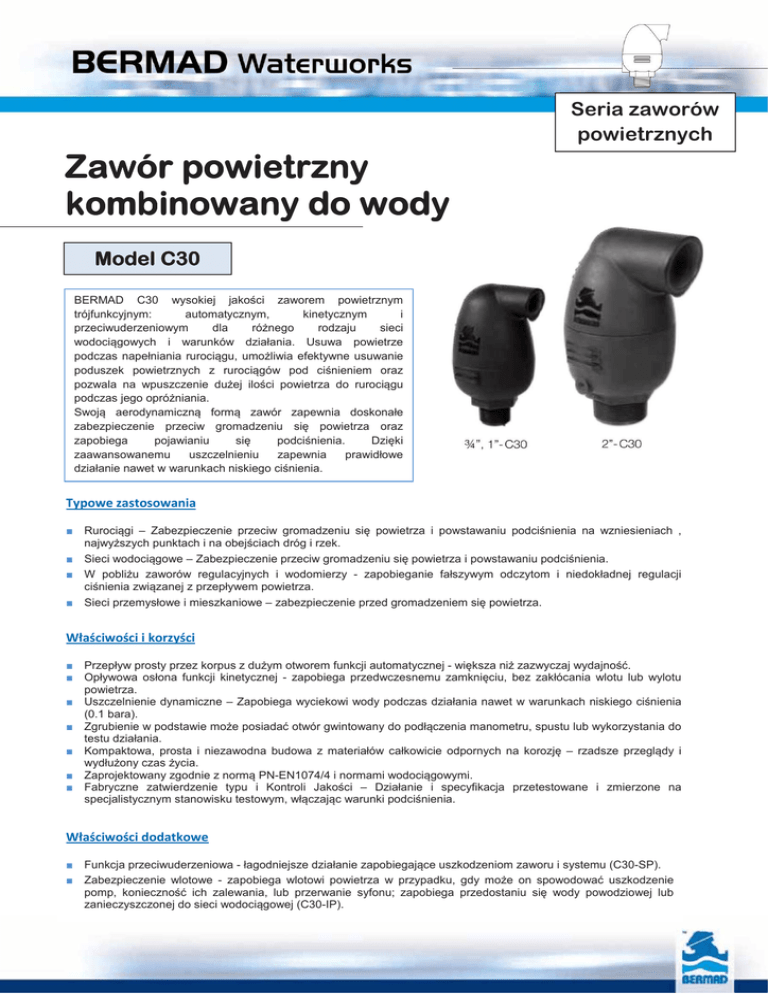

Zawór powietrzny powietrzny powietrzny kombinowany do

Seria zaworów
powietrznych
Zawór powietrzny
kombinowany do wody
Model C30
BERMAD C30 wysokiej jakości zaworem powietrznym
trójfunkcyjnym:
automatycznym,
kinetycznym
i
przeciwuderzeniowym
dla
różnego
rodzaju
sieci
wodociągowych i warunków działania. Usuwa powietrze
podczas napełniania rurociągu, umożliwia efektywne usuwanie
poduszek powietrznych z rurociągów pod ciśnieniem oraz
pozwala na wpuszczenie dużej ilości powietrza do rurociągu
podczas jego opróżniania.
Swoją aerodynamiczną formą zawór zapewnia doskonałe
zabezpieczenie przeciw gromadzeniu się powietrza oraz
zapobiega
pojawianiu
się
podciśnienia.
Dzięki
zaawansowanemu
uszczelnieniu
zapewnia
prawidłowe
działanie nawet w warunkach niskiego ciśnienia.
Typowe zastosowania
■ Rurociągi – Zabezpieczenie przeciw gromadzeniu się powietrza i powstawaniu podciśnienia na wzniesieniach ,
najwyższych punktach i na obejściach dróg i rzek.
■ Sieci wodociągowe – Zabezpieczenie przeciw gromadzeniu się powietrza i powstawaniu podciśnienia.
■ W pobliżu zaworów regulacyjnych i wodomierzy - zapobieganie fałszywym odczytom i niedokładnej regulacji
ciśnienia związanej z przepływem powietrza.
■ Sieci przemysłowe i mieszkaniowe – zabezpieczenie przed gromadzeniem się powietrza.
Właściwości i korzyści
■ Przepływ prosty przez korpus z dużym otworem funkcji automatycznej - większa niż zazwyczaj wydajność.
■ Opływowa osłona funkcji kinetycznej - zapobiega przedwczesnemu zamknięciu, bez zakłócania wlotu lub wylotu
powietrza.
■ Uszczelnienie dynamiczne – Zapobiega wyciekowi wody podczas działania nawet w warunkach niskiego ciśnienia
(0.1 bara).
■ Zgrubienie w podstawie może posiadać otwór gwintowany do podłączenia manometru, spustu lub wykorzystania do
testu działania.
■ Kompaktowa, prosta i niezawodna budowa z materiałów całkowicie odpornych na korozję – rzadsze przeglądy i
wydłużony czas życia.
■ Zaprojektowany zgodnie z normą PN-EN1074/4 i normami wodociągowymi.
■ Fabryczne zatwierdzenie typu i Kontroli Jakości – Działanie i specyfikacja przetestowane i zmierzone na
specjalistycznym stanowisku testowym, włączając warunki podciśnienia.
Właściwości dodatkowe
■ Funkcja przeciwuderzeniowa - łagodniejsze działanie zapobiegające uszkodzeniom zaworu i systemu (C30-SP).
■ Zabezpieczenie wlotowe - zapobiega wlotowi powietrza w przypadku, gdy może on spowodować uszkodzenie
pomp, konieczność ich zalewania, lub przerwanie syfonu; zapobiega przedostaniu się wody powodziowej lub
zanieczyszczonej do sieci wodociągowej (C30-IP).
Seria zaworów
powietrznych
Zasada działania
Napełnianie rurociągu:
Podczas napełniania rurociągu duża ilość powietrza jest wypychana na zewnątrz przez otwór roboczy kinetyczny
zaworu. Gdy woda osiągnie komorę zaworu unosi pływak powodując zamknięcie otworu. Unikalna opływowa budowa
korpusu zaworu i pływaka powodują, że otwór nie zostanie zamknięty zanim woda dostanie się do komory zaworu.
Działanie pod ciśnieniem:
Podczas działania rurociągu pod ciśnieniem, powietrze gromadzi się w górnej części komory zaworu powodując
grawitacyjne opuszczenie pływaka. To z kolei powoduje otwarcie otworu roboczego automatycznego i wypuszczenie
zgromadzonego powietrza. Podczas wypuszczania powietrza poziom wody podnosi się unosząc pływak, co z kolei
powoduje zamknięcie otworu.
Opróżnianie rurociągu:
Podczas opróżniania rurociągu, powstające w nim podciśnienie powoduje, że ciśnienie atmosferyczne popycha
pływak w dół otwierając otwór roboczy kinetyczny zaworu. Przez otwarty otwór powietrze atmosferyczne wpływa do
rurociągu i w ten sposób zapobiega powstaniu w nim próżni.
Funkcja przeciwuderzeniowa:
Element przeciwuderzeniowy jest połączony z wylotem zaworu. W przypadku uderzenia ciśnienia zamyka częściowo
otwór wylotowy zaworu. Zbliżająca się kolumna wody zmniejsza prędkość adekwatnie do oporu wzrastającego
ciśnienia powietrza w zaworze.
Zabezpieczenie przed zasysaniem powietrza zewnętrznego:
Zabezpieczenie przed zasysaniem powietrza polega na zainstalowaniu Normalnie Zamkniętego zaworu zwrotnego na
otworze wylotowym zaworu powietrznego uniemożliwiającego wlot powietrza atmosferycznego do wnętrza.
Specyfikacja
■ Materiał korpusu - plastik wzmocniony
włóknem szklanym:
■ Wielkość wlotowa: DN20, DN25, DN50 (3/4”,
1”, 2”)
■ Przyłącze – Gwint zewnętrzny BSPT:
■ Wylot – w bok, w dół (tylko dla DN50/2”)
■ Właściwości dodatkowe
Funkcja przeciwuderzeniowa (C30-SP)
Zabezpieczenie przed wlotem z
zewnątrz (C30-IP)
Otwór roboczy
Wielkość
Kinetyczny
Automatyczny
d [mm] Ad [mm2]
Ad [mm2]
DN
Cal
20
¾”
22.0
380
5.4
25
1”
22.0
380
5.4
50
2”
45.0
1 590
12.2
Wielkości i wymiary
Parametry pracy
■ Ciśnienie nominalne – ISO PN16
■ Zakres ciśnienia pracy: 0.1 – 16 bar
■ Temperatura pracy: do 60 °C
Wielkość
DN
Cal
20
25
50
¾”
1”
2”
Przyłącze
Gwintowane
Gwintowane
Gwintowane
Wylot w bok
D
H
Masa
[mm]
[mm]
[kg]
97
160
0.44
97
160
0.45
143
230
1.30
Seria zaworów
powietrznych
Charakterystyka wydajności
Odpowietrzanie (działanie pod ciśnieniem)
Ciśnienie w rurociągu (bar)
Ciśnienie w rurociągu (bar)
Odpowietrzanie i napowietrzanie
(Napełnianie i opróżnianie rurociągu, warunki podciśnienia)
Przepływ powietrza (normalne m3/h)
Przepływ powietrza (normalne m3/h)
Siatka przeciw owadom
Korpus
Otwór kinetyczny
Uszczelnienie dynamiczne
Otwór automatyczny
Uszczelka rozwijana
Wkład kinetyczny
Podstawa
Wylot w dół i przyłącze
do rury spustowej (tylko
DN50/2” –C30)
Pływak
O-ring
Zabezpieczenie przeciwuderzeniowe (C30-SP)
Gwint zewnętrzny BSPT
Zabezpieczenie przed
wlotem z zewnątrz
(C30-IP)
Seria zaworów
powietrznych
Lista części i materiały
Opis
1 Podstawa BSP/NPT
2 Korpus
3 Wylot w dół
4 Pływak
5 Wkład kinetyczny
6 Uszczelnienie otworu
kinetycznego
7 Uszczelnienie otworu
automatycznego
8 O-ring
9 Wylot
10 Siatka
11 Uszczelka funkcji
przeciwuderzeniowej
12 Uszczelka funkcji przeciw
wlotowej
13 O-ring
14 Punkt kontrolny (opcja)
Materiał
Poliamid wzmocniony włóknem szklanym (dla wody
do picia)
Poliamid wzmocniony włóknem szklanym (dla wody
do picia)
Polipropylen
Polipropylen (dla wody do picia)
Poliamid wzmocniony włóknem szklanym (dla wody
do picia)
EPDM (dla wody do picia)
Standardy/Uwagi
EPDM (dla wody do picia)
EPDM (dla wody do picia)
Polipropylen
Poliamid wzmocniony włóknem szklanym
EPDM
Tylko C30-SP, C30-IP
Tylko C30-SP, C30-IP
Tylko C30-SP
EPDM
Tylko C30-IP
EPDM
Stal nierdzewna
Tylko C30-SP, C30-IP
