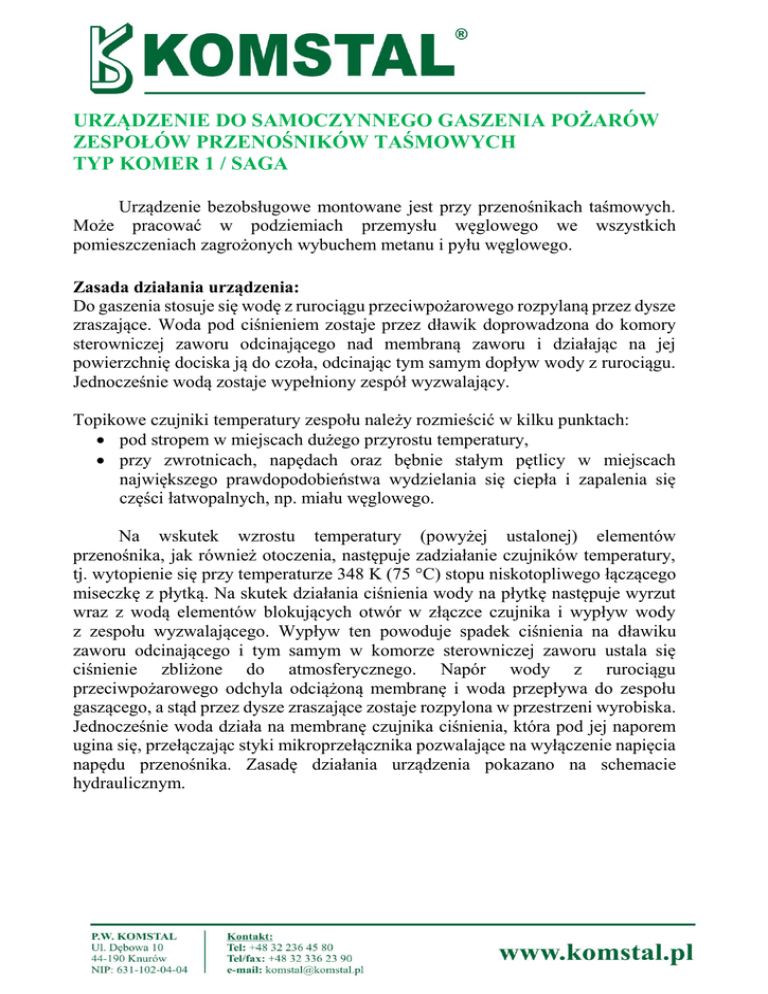

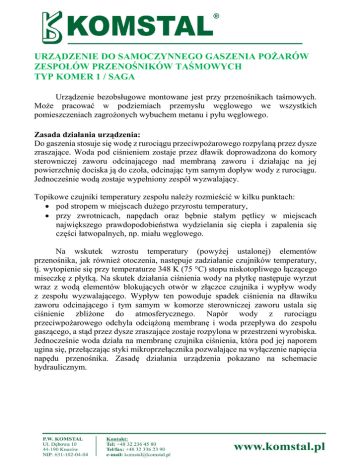

URZĄDZENIE DO SAMOCZYNNEGO GASZENIA POŻARÓW
ZESPOŁÓW PRZENOŚNIKÓW TAŚMOWYCH
TYP KOMER 1 / SAGA
Urządzenie bezobsługowe montowane jest przy przenośnikach taśmowych.
Może pracować w podziemiach przemysłu węglowego we wszystkich
pomieszczeniach zagrożonych wybuchem metanu i pyłu węglowego.
Zasada działania urządzenia:
Do gaszenia stosuje się wodę z rurociągu przeciwpożarowego rozpylaną przez dysze
zraszające. Woda pod ciśnieniem zostaje przez dławik doprowadzona do komory
sterowniczej zaworu odcinającego nad membraną zaworu i działając na jej
powierzchnię dociska ją do czoła, odcinając tym samym dopływ wody z rurociągu.
Jednocześnie wodą zostaje wypełniony zespół wyzwalający.
Topikowe czujniki temperatury zespołu należy rozmieścić w kilku punktach:
 pod stropem w miejscach dużego przyrostu temperatury,
 przy zwrotnicach, napędach oraz bębnie stałym pętlicy w miejscach
największego prawdopodobieństwa wydzielania się ciepła i zapalenia się
części łatwopalnych, np. miału węglowego.
Na wskutek wzrostu temperatury (powyżej ustalonej) elementów
przenośnika, jak również otoczenia, następuje zadziałanie czujników temperatury,
tj. wytopienie się przy temperaturze 348 K (75 °C) stopu niskotopliwego łączącego
miseczkę z płytką. Na skutek działania ciśnienia wody na płytkę następuje wyrzut
wraz z wodą elementów blokujących otwór w złączce czujnika i wypływ wody
z zespołu wyzwalającego. Wypływ ten powoduje spadek ciśnienia na dławiku
zaworu odcinającego i tym samym w komorze sterowniczej zaworu ustala się
ciśnienie zbliżone do atmosferycznego. Napór wody z rurociągu
przeciwpożarowego odchyla odciążoną membranę i woda przepływa do zespołu
gaszącego, a stąd przez dysze zraszające zostaje rozpylona w przestrzeni wyrobiska.
Jednocześnie woda działa na membranę czujnika ciśnienia, która pod jej naporem
ugina się, przełączając styki mikroprzełącznika pozwalające na wyłączenie napięcia
napędu przenośnika. Zasadę działania urządzenia pokazano na schemacie
hydraulicznym.
1.
Napęd przenośnika
2.
Rurociąg Ø 100
3.
Trójnik
4.
Zawór odcinający
5.
Membrana
6.
Czujnik ciśnienia
7.
Ramię Ø50
8.
Śruba M16
9.
Kołnierz
10. Dysza WIR
11. Owężowanie
12. Czujnik temperatury TCT-8
13. Złączka 13/G1
Konstrukcja na której zainstalowany jest zespół
gaszący może być spawana - skręcana.
W SKŁAD 1 KPL. WCHODZĄ:
• Zawór odcinający z czujnikiem ciśnienia – 1 szt.
• Czujnik temperatury – 4 szt.
• Trójnik – 1 szt.
• Dysze WIR – 8 szt.
• Wąż 3 m – 4 szt.
• Wąż 5 m – 2 szt.
• Konstrukcja, na której zainstalowany jest zespół
gaszący
PARAMETRY TECHNICZNE URZĄDZENIA:
• Ciśnienie robocze - 0,40÷ 1,60 MPa
• Przekrój przepływu - 20 cm2
• Sterowanie - Hydrauliczne
• Przystosowany do montażu w rurociągu przeciwpożarowym - Φ100
CZUJNIK CIŚNIENIA
- Ciśnienie robocze - do 1,60 MPa
- Ciśnienie załączenia - 0,06 MPa
- Ciśnienie wyłączenia - 0,01 MPa
KONSTRUKCJE SZTYWNE DO SYSTEMÓW
ZAMOCZYNNEGO GASZENIA POŻARÓW SAGA-KOMER1
Konstrukcja gaszenia, urządzenia KOMER-1 do taśmociągu z napędem pośrednim
nr. rys: KOM-KRK/S-00-00/2
Numer certyfikatu GIG: B/14671/III/2012
Prawo ochronne na wzór użytkowy nr: 66462
KONSTRUKCJE SZTYWNE DO SYSTEMÓW
ZAMOCZYNNEGO GASZENIA POŻARÓW SAGA-KOMER1
Konstrukcja gaszenia, urządzenia KOMER-1 do taśmociągu z pętlicą
nr. rys: KOM-KRK/S-00-00/1
Numer certyfikatu GIG: B/14671/III/2012
Prawo ochronne na wzór użytkowy nr: 66462
