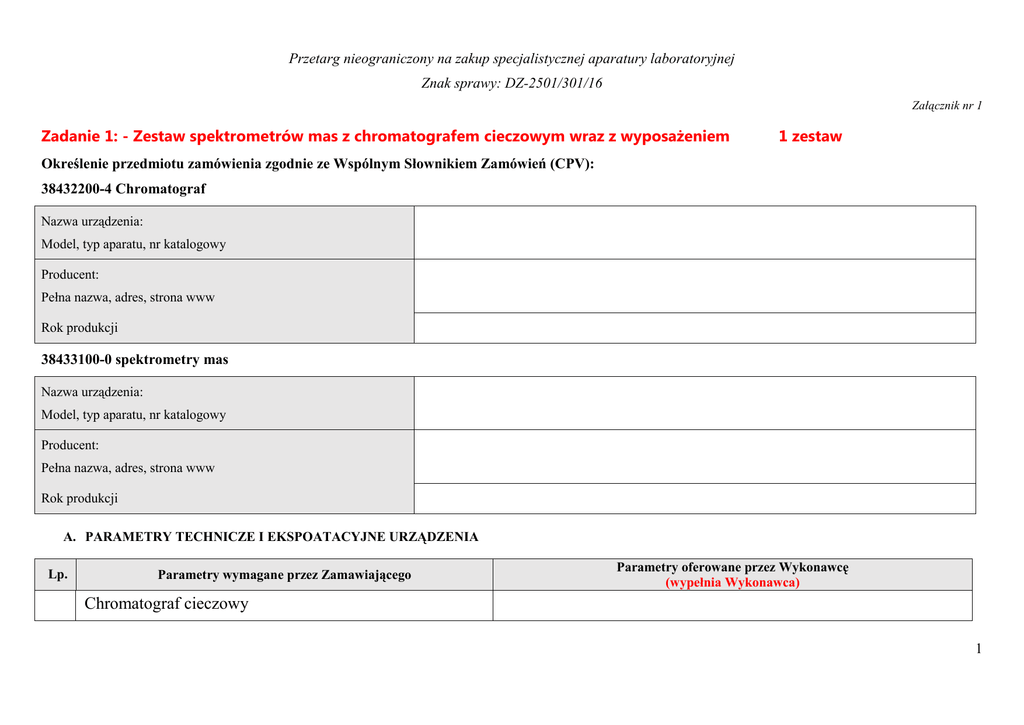

Przetarg nieograniczony na zakup specjalistycznej aparatury laboratoryjnej
Znak sprawy: DZ-2501/301/16
Załącznik nr 1
Zadanie 1: - Zestaw spektrometrów mas z chromatografem cieczowym wraz z wyposażeniem
1 zestaw
Określenie przedmiotu zamówienia zgodnie ze Wspólnym Słownikiem Zamówień (CPV):
38432200-4 Chromatograf
Nazwa urządzenia:
Model, typ aparatu, nr katalogowy
Producent:
Pełna nazwa, adres, strona www
Rok produkcji
38433100-0 spektrometry mas
Nazwa urządzenia:
Model, typ aparatu, nr katalogowy
Producent:
Pełna nazwa, adres, strona www
Rok produkcji
A. PARAMETRY TECHNICZE I EKSPOATACYJNE URZĄDZENIA
Lp.
Parametry wymagane przez Zamawiającego
Parametry oferowane przez Wykonawcę
(wypełnia Wykonawca)
Chromatograf cieczowy
1
Przetarg nieograniczony na zakup specjalistycznej aparatury laboratoryjnej
Znak sprawy: DZ-2501/301/16
Załącznik nr 1
Lp.
Parametry wymagane przez Zamawiającego
1
Pompa gradientowa:
 Z możliwością mieszania dwóch rozpuszczalników
 Zakres przepływów nie mniejszy niż 0,05-5,0ml
 Maksymalne ciśnienie robocze nie mniejsze niż 600 bar
2
Odgazowanie eluenta:
 Minimum czterokanałowy system odgazowania
próżniowego
3
Automatyczny podajnik próbek (autosampler):
 Pojemność tacy autosamplera - nie mniej niż 100 fiolek (o poj.
1,5 ml)
 Termostatowanie komory fiolek z próbkami w zakresie - nie
węższym niż od 4 do 40 0C
 Zakres nastrzykiwanych objętości 0,1-50 μl
4
Termostat kolumn:
 Z wymuszonym obiegiem powietrza
 Mieszczący nie mniej 3 kolumn chromatograficznych o
długości 30 cm
 Zakres termostatowania kolumn - nie węższym niż
temperatura otoczenia do 80ºC
Parametry oferowane przez Wykonawcę
(wypełnia Wykonawca)
Spektrometr mas 1
1
Budowa spektrometru mas
 Spektrometr powinien być wyposażony w średnociśnieniowy
łącznik pomiędzy źródłem jonów i częścią spektrometru, w której
panuje wysoka próżnia, umożliwiający dodatkowe ogniskowanie
2
Przetarg nieograniczony na zakup specjalistycznej aparatury laboratoryjnej
Znak sprawy: DZ-2501/301/16
Załącznik nr 1
Parametry wymagane przez Zamawiającego
Lp.
Parametry oferowane przez Wykonawcę
(wypełnia Wykonawca)
jonów
Wnętrze spektrometru powinno być chronione przed
zabrudzeniem specjalnym gazem osłonowym
Źródła jonów
 Ortogonalne pracujące pod ciśnieniem atmosferycznym, w pełni
wentylowane, z możliwością optymalizacji położenia dyszy w co
najmniej dwóch wymiarach
 Źródło ESI- maksymalny przepływ w źródle 2,5 ml/min bez
stosowania podziału strumienia
 Źródło APCI- maksymalny przepływ w źródle 2,5 ml/min bez
stosowania podziału strumienia
 Procedura wymagająca czyszczenia źródła niewymagająca
wyłączania spektrometru
Analizatory mas
 Kwadropulowy przynajmniej z dwoma kwadropulowymi
analizatorami masy i wysokosprawną komorą kolizyjną
 Zakres pracy kwadropuli przynajmniej od 10 do 1000 m/z
 Szybkość skanowania co najmniej 20 000 amu/s
 Wysoka stabilność kalibracji- przynajmniej 0,1 amu w ciągu 24h
pracy
 Czułość w trybie MRM – dla nastrzyku 1pg rezerpiny
S/N>90 000; dla nastrzyku 1 pg chloramfenikolu S/N>90 000
Tryby pracy
 Możliwość wykonywania w trakcie jednej akwizycji analizy
zarówno w jonach dodatnich jak i ujemnych
 Skanowanie przy użyciu pierwszego lub drugiego kwadrupola

2
3
4
3
Przetarg nieograniczony na zakup specjalistycznej aparatury laboratoryjnej
Znak sprawy: DZ-2501/301/16
Załącznik nr 1
Parametry wymagane przez Zamawiającego
Lp.




5
6
Parametry oferowane przez Wykonawcę
(wypełnia Wykonawca)
Obserwowanie wybranych jonów (SIM)
Obserwowanie wybranych reakcji fragmentacji (MRM)
Badanie produktów reakcji fragmentacji
Obserwowanie jonów macierzystych , z których po wstają
określone fragmenty, (Precursor Ion Scan)
 Obserwowanie reakcji fragmentacji, w wyniku których powstają
cząsteczki obojętne (Neutral Loss Scan)
 Wykonywanie rekcji fragmentacji MS3 z możliwością
zdefiniowania jonu macierzystego zarówno w pierwszym, jak i w
drugim etapie fragmentacji
 Wykonywanie pomiarów z podwyższoną rozdzielczością (> 9'000,
dla masy około 920 amu)
 Wykonywanie badań ilościowych w oparciu o MS3
Komora zderzeń
 Wysokosprawna, umożliwiająca obserwowanie przynajmniej 200
par MRM w trakcie jednej sekundy
 Wartości energii zderzeń kontrolowane cyfrowo
Oprogramowanie
 Musi umożliwiać analizę ilościowa jak i
jakościową otrzymanych wyników oraz proste tworzenie i
korzystanie z biblioteki widm fragmentacyjnych.
 Musi posiadać opcję warunkowego zbierania danych
 Dodatkowa licencja z możliwością instalacji na innym
komputerze
4
Przetarg nieograniczony na zakup specjalistycznej aparatury laboratoryjnej
Znak sprawy: DZ-2501/301/16
Załącznik nr 1
Lp.
Parametry wymagane przez Zamawiającego
Parametry oferowane przez Wykonawcę
(wypełnia Wykonawca)
Zaopatrzenie w gazy
 Generator azotu i ewentualnie sprężarka powietrza spełniające
wymogi techniczne oferowanego spektrometru mas, zaopatrujące
spektrometr mas we wszystkie wymagane do pracy gazy, bez
potrzeby stosowania dodatkowych butli z gazem
Inne
 Pompa strzykawkowa, jeśli nie jest wbudowana w spektrometr
7
8
Spektrometr mas 2
Budowa spektrometru:
 Spektrometr powinien być wyposażony w średniociśnieniowy
łącznik pomiędzy źródłem jonów i częścią spektrometru, w której
panuje wysoka próżnia, umożliwiający dodatkowe ogniskowanie
jonów
 Wnętrze spektrometru powinno być chronione przed
zabrudzeniem specjalnym gazem osłonowym
Źródła jonów
2
 Ortogonalne pracujące pod ciśnieniem atmosferycznym, w pełni
wentylowane, z możliwością optymalizacji położenia dyszy w co
najmniej dwóch wymiarach
 Źródło ESI- maksymalny przepływ w źródle 2,5 ml/min bez
stosowania podziału strumienia
 Źródło APCI- maksymalny przepływ w źródle 2,5 ml/min bez
stosowania podziału strumienia
 Procedura wymagająca czyszczenia źródła niewymagająca
wyłączania spektrometru
Analizatory mas
3
 Kwadrupolowy z przynajmniej dwoma kwadrupolowymi
1
5
Przetarg nieograniczony na zakup specjalistycznej aparatury laboratoryjnej
Znak sprawy: DZ-2501/301/16
Załącznik nr 1
Parametry wymagane przez Zamawiającego
Lp.
Parametry oferowane przez Wykonawcę
(wypełnia Wykonawca)
analizatorami masy i wysoko sprawną komorą kolizyjną
Zakres pracy kwadrupoli przynajmniej od 10 do 2000 m/z
Szybkość skanowania, co najmniej 20 000 arnu/s
Wysoka stabilność kalibracji – przynajmniej 0.1 amu w ciągu 24h
pracy
 Czułość w trybie MRM - dla nastrzvku 1 pg rezerpiny SIN > 50
000; dla nastrzyku 1 pg chloramfenikolu SIN>50 000
Tryby pracy
4
 Możliwość wykonywania w trakcie jednej akwizycji analizy
zarówno w jonach dodatnich jak i ujemnych
 Skanowanie przy użyciu pierwszego lub drugiego kwadrupola
 Obserwowanie wybranych jonów (SIM)
 Obserwowanie wybranych reakcji fragmentacji (MRM)
 Badanie produktów reakcji fragmentacji
 Obserwowanie jonów macierzystych , z których po wstają
określone fragmenty, (Precursor Ion Scan)
 Obserwowanie reakcji fragmentacji, w wyniku których powstają
cząsteczki obojętne (Neutral Loss Scan)
Komora zderzeń
5
 Wysokosprawna, umożliwiająca obserwowanie przynajmniej 200
par MRM w trakcie jednej sekundy
 Wartości energii zderzeń kontrolowane cyfrowo
Oprogramowanie
6
 Musi umożliwiać analizę ilościowa jak i jakościową otrzymanych
wyników oraz proste tworzenie i korzystanie z biblioteki widm
fragmentacyjnych.
 Musi posiadać opcję warunkowego zbierania danych
 Dodatkowa licencja z możliwością instalacji na innym
komputerze



7
Zaopatrzenie w gazy
6
Przetarg nieograniczony na zakup specjalistycznej aparatury laboratoryjnej
Znak sprawy: DZ-2501/301/16
Załącznik nr 1
Parametry wymagane przez Zamawiającego
Lp.

8
Inne

Parametry oferowane przez Wykonawcę
(wypełnia Wykonawca)
Generator azotu i ewentualnie sprężarka powietrza spełniające
wymogi techniczne oferowanego spektrometru mas, zaopatrujące
spektrometr mas we wszystkie wymagane do pracy gazy, bez
potrzeby stosowania dodatkowych butli z gazem
Pompa strzykawkowa, jeśli nie jest wbudowana w spektrometr
B. WARUNKI GWARANCJI, SERWISU
Lp.
1
2
Parametry wymagane przez Zamawiającego
Bezpłatna gwarancja na urządzenia w okresie minimum 12 miesięcy od
daty podpisania protokołu odbioru bez zastrzeżeń.
Montaż, instalacja, pierwsze uruchomienie i szkolenie personelu w miejscu
użytkowania.
Czas reakcji serwisu w przypadku awarii do 72 h
Stały serwis w Polsce.
Bezpłatny przegląd serwisowy, co najmniej jeden raz w roku w okresie
gwarancji, z wymianą elementów eksploatacyjnych wymaganych przez
producenta.
3
Autoryzowany serwis gwarancyjny i pogwarancyjny.
4
Dane teleadresowe punktu serwisowego (nazwa, adres, numer telefonu,
numer telefaxu, adres e-mail)
5
Parametry oferowane przez Wykonawcę
(wypełnia Wykonawca)
Maksymalna liczba napraw powodująca wymianę podzespołu na nowy: 3
6
Termin gwarancji udzielonej przez Wykonawcę w przypadku wymiany
sprzętu na nowy, rozpoczyna bieg na nowo od daty jego wymiany
7
Zapewnienie uaktualnienia oprogramowania przez okres gwarancji od dnia
7
Przetarg nieograniczony na zakup specjalistycznej aparatury laboratoryjnej
Znak sprawy: DZ-2501/301/16
Załącznik nr 1
Parametry oferowane przez Wykonawcę
(wypełnia Wykonawca)
Parametry wymagane przez Zamawiającego
Lp.
podpisania protokołu odbioru bez zastrzeżeń
C. SZKOLENIA
Szkolenia
Lp.
1
Szkolenie w miejscu instalacji aparatury dla minimum 4 osób. Zakres
szkolenia powinien obejmować użytkowanie i obsługę dostarczonego
sprzętu - wszystkich pozycji aparatury badawczej - oraz dostarczonego
wraz z aparaturą oprogramowania - dotyczy wszystkich baz danych i
aplikacji programu. Szkolenie powinno uwzględniać poziom podstawowy
oraz zaawansowany dostosowany do poziomu wiedzy uczestników.
Parametry określone przez Zamawiającego w kolumnie „Parametr wymagany przez Zamawiającego” są bezwzględnie wymagane, a ich wartości muszą spełniać zakres
określony w tej kolumnie. Oferty, które nie spełniają tych wymagań zostaną odrzucone, jako niezgodne z SIWZ. Wykonawca zobowiązany jest do podania parametrów w
jednostkach wskazanych w niniejszej tabelce. Wykonawca ma obowiązek wypełnić kolumny „Nazwa urządzenia”, „Producent”, „Parametry oferowane”.
8
Przetarg nieograniczony na zakup specjalistycznej aparatury laboratoryjnej
Znak sprawy: DZ-2501/301/16
Załącznik nr 1
CZĘŚĆ 2 : aparat do elektroforezy kapilarnej – 1 szt.
Określenie przedmiotu zamówienia zgodnie ze Wspólnym Słownikiem Zamówień (CPV):
38500000-0 aparatura kontrolna i badawcza
Nazwa urządzenia:
Model, typ aparatu, nr katalogowy
Producent:
Pełna nazwa, adres, strona www
Rok produkcji (wymagany: nowy)
A. PARAMETRY TECHNICZE I EKSPOATACYJNE URZĄDZENIA
Parametr
Opis parametru
Parametry oferowane prze Wykonawcę
(wypełnia Wykonawca)
Możliwości pracy urządzenia
Urządzenie wykonujące automatycznie elektroforezę
kapilarną DNA i RNA przy wykorzystaniu
wystandaryzowanych żeli. Urządzenie umożliwiające
prowadzenie analiz o wysokich rozdzielczościach, szybkich
analiz screeningowych oraz analiz dużych fragmentów.
Ilość i długość kapilar
Głowica z 12 kapilarami długości 55cm, możliwość
rozbudowy o głowicę z 12 kapilarami długości 33cm.
Ilość rozdziałów elektroforetycznych w jednym
doświadczeniu
Możliwość wykonania od 1 do 288 rozdziałów
elektroforetycznych w jednym doświadczeniu (runie).
Sposób nanoszenia próbek
Autosampler, samoczynnie nakładający próbki na kapilary.
Objętość nakładanej próbki
1-2ul
9
Przetarg nieograniczony na zakup specjalistycznej aparatury laboratoryjnej
Znak sprawy: DZ-2501/301/16
Załącznik nr 1
Objętość całkowita z której pobierana jest próbka
Nie większa niż 20ul
Praca na dwóch różnych żelach w tym samym
czasie
Możliwe jest podłączenie dwóch różnych żeli w tym samym
czasie do aparatu.
Możliwość dokładania próbek do aparatu podczas trwającego
rozdziału.
Sposób usuwania żelu po rozdziale
elektroforetycznym
Wykorzystany żel po analizie musi być usuwany z kapilar
automatycznie z przeciwnej strony niż odbywa się nakładanie
próbek, aby zapobiegać kontaminacji.
Limit detekcji DNA
5pg/ul
Rozdzielczość analizy
2pz
Maksymalna wielkość rozdzielanych fragmentów
50000pz
Możliwości rozdziałów w aparacie
Możliwość rozdziału fragmentów DNA, plazmidów w formie
liniowej i kolistej, genomowego DNA, RNA, miRNA,
tillingu, detekcji mutacji genu CRISPR-Cas9.
Oprogramowanie
Oprogramowanie oznaczające długości i stężenia
analizowanych fragmentów DNA oraz oznaczające stężenie i
integralność próbek RNA (piki dla fragmentów 18s i 28s
zaznaczane automatycznie kolorami przez oprogramowanie
w celu lepszej identyfikacji). Wyniki prezentowane w postaci
elektroferogramu i wartości liczbowej.
Ilość kopii oprogramowania
W zestawie co najmniej 4 kopie oprogramowania do analizy
żeli.
Możliwość obserwacji rozdziału w trakcie analizy
Prezentacja danych w czasie rzeczywistym podczas analizy.
Źródło światła
dioda LED o długości fali 470nm
10
Przetarg nieograniczony na zakup specjalistycznej aparatury laboratoryjnej
Znak sprawy: DZ-2501/301/16
Załącznik nr 1
Wyposażenie urządzenia
Urządzenie z jednostką sterującą o parametrach minimalnych
2GHz, pamięć 2.0 GB, twardy dysk 40GB,4 porty USB,
myszka, klawiatura, monitor .
Szkolenie, dostawa i instalacja (miejsce)
W siedzibie zamawiającego.
B. WARUNKI GWARANCJI I SERWISU
Lp.
8
Bezpłatna gwarancja na urządzenia w okresie minimum 12 miesięcy od daty podpisania
protokołu odbioru bez zastrzeżeń
9
Bezpłatny przegląd serwisowy, co najmniej jeden raz w roku w okresie gwarancji, z
wymianą elementów eksploatacyjnych wymaganych przez producenta
10
Autoryzowany serwis gwarancyjny i pogwarancyjny w Polsce
11
Dane teleadresowe punktu serwisowego (nazwa, adres, numer telefonu, numer telefaxu,
adres e-mail)
12
Czas reakcji serwisu - czas rzeczywistego przystąpienia do naprawy: „przyjęte zgłoszenie podjęta naprawa” maksymalnie do 120 godz.
13
Maksymalny czas usunięcia awarii lub wymiana wadliwego sprzętu na wolny od wad w
terminie nie więcej niż 21 dni
Maksymalna liczba napraw powodująca wymianę podzespołu na nowy: 3
14
15
16
17
Parametry oferowane przez Wykonawcę
(wypełnia Wykonawca)
Parametry wymagane przez Zamawiającego
Termin gwarancji udzielonej przez Wykonawcę w przypadku wymiany sprzętu na nowy,
rozpoczyna bieg na nowo od daty jego wymiany
Zapewnienie bezpłatnego uaktualnienia oprogramowania przez okres gwarancji od dnia
podpisania protokołu odbioru bez zastrzeżeń oraz zapewnienie możliwości uaktualniania
oprogramowania w czasie pracy aparatury
Okres dostępności części zamiennych co najmniej 10 lat od upływu gwarancji urządzenia
C. SZKOLENIA
Lp.
Szkolenia
11
Przetarg nieograniczony na zakup specjalistycznej aparatury laboratoryjnej
Znak sprawy: DZ-2501/301/16
Załącznik nr 1
Szkolenie w miejscu instalacji aparatury dla minimum 2 osób. Zakres szkolenia powinien
2
obejmować użytkowanie i obsługę dostarczonego sprzętu - wszystkich pozycji aparatury
badawczej - oraz dostarczonego wraz z aparaturą oprogramowania - dotyczy wszystkich
baz danych i aplikacji programu. Szkolenie powinno być dostosowane do poziomu wiedzy
uczestników.
D. POZOSTAŁE WYMAGANIA
Lp.
Parametry oferowane przez Wykonawcę
1 Znak CE
Instrukcja w języku angielskim
Uwaga:
Parametry określone przez Zamawiającego w kolumnie „Parametr wymagany przez Zamawiającego” są bezwzględnie wymagane, a ich wartości muszą spełniać zakres
określony w tej kolumnie. Oferty, które nie spełniają tych wymagań zostaną odrzucone, jako niezgodne z SIWZ. Wykonawca zobowiązany jest do podania parametrów w
jednostkach wskazanych w niniejszej tabelce. Wykonawca ma obowiązek wypełnić kolumny „Nazwa urządzenia”, „Producent”, „Parametry oferowane”.
12
