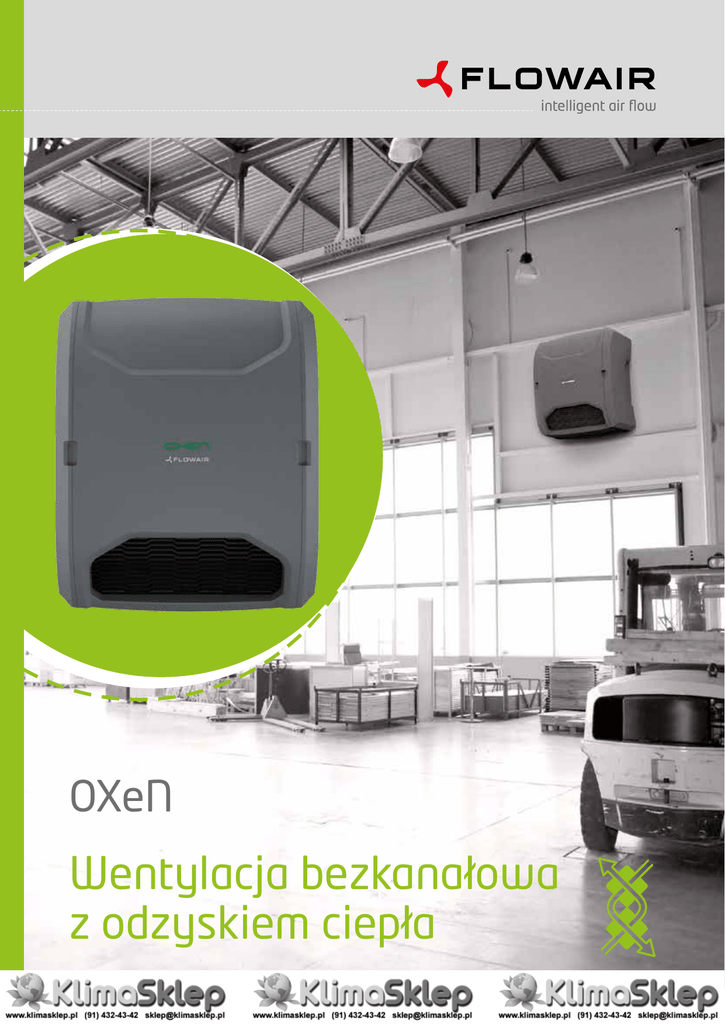

ulotka Flowair OXENX2N12H

OXeN
Wentylacja bezkanałowa
z odzyskiem ciepła
System FLOWAIR
KOMPLEKSOWE ROZWIĄZANIA GRZEWCZO-WENTYLACYJNE
FLOWAIR posiada kompletny system ogrzewania i wentylacji obiektów przemysłowych i użyteczności publicznej.
Ofeta obejmuje energooszczędną wentylację bezkanałową, efektywne kurtyny powietrzne oraz szeroką gamę urządzeń
do ogrzewania nadmuchowego.
OXeN
Wentylacja
z odzyskiem ciepła
ELiS
Kurtyny powietrzne
LEO
Ogrzewanie
nadmuchowe
ELiS G
Kurtyny
przemysłowe
2
OXeN • Prostsze rozwiązanie
Jednostka wentylacyjna OXeN
uzupełnia szeroką gamę produktów
FLOWAIR o system bezkanałowej
wentylacji z odzyskiem ciepła.
t o najprostszy sposób na stworzenie wentylacji nawiewno-wywiewnej
z odzyskiem ciepła
to bezkanałowy system wentylacji
umożliwiający znaczne obniżenie
nakładów inwestycyjnych
t o wysoka sprawność odzysku ciepła
wpływająca na zmniejszenie kosztów eksploatacyjnych
60%
Zanim zaczniemy wytwarzać
energię ze źródeł odnawialnych
i konwencjonalnych najpierw ją
oszczędzajmy!
Straty ciepła związane z wentylacją mają największy udział
w całkowitych stratach ciepła
budunku!
To nawet 60% całkowitego
zapotrzebowania na energię
budynku!
Straty ciepła w budynku
40 – 60%
wentylacja
OXeN • Prostsze rozwiązanie
dach
15 – 20%
okna
15 – 20%
ściany
< 10%
grunt
< 10%
3
Bezkanałowy
Oszczędny
Brak instalacji kanałowej
Niższe kosz
inwestycyj
OXeN to efektywna wentylacja
bezkanałowa z bezpośrednim nawiewem
powietrza do strefy przebywania ludzi.
tańszy mon
Łatwa konserwacja
tańszy koci
Brak instalacji kanałowej oraz łatwy dostęp do filtrów i wymienników odzysku ciepła. Dzięki temu łatwo przeprowadzisz konserwację
urządzenia bez konieczności angażowania specjalistycznych firm
serwisowych. OXeN to czysta wentylacja bez trudno dostępnych,
zanieczyszczonych kanałów.
Tylko 3
elementy:
kocioł
200 kW
OxC
przejście ścienne
tańszy tran
i magazyno
Wlot powietrza
OXeN z automatyką
Wyrzut powietrza
OxS
czerpnio–
wyrzutnia
powietrza
Nawiew
powietrza do
pomieszczenia
Niższe kos
eksploatac
15 kW
darmowej en
Wyciąg powietrza
z pomieszczenia
4
ko
120 k
OXeN • Prostsze rozwiązanie
Kompaktowy
zty
jne
Łatwy montaż
ntaż
Instalacja
OXeN-a
wymaga wykonania tylko
jednego otworu w ścianie.
ioł
Mniejsze
zapotrzebowanie
energetyczne to
tańszy kocioł, pompy
oraz instalacja
ocioł
kW
Niska waga 65kg
- nie wymaga
wykonania specjalnych
konstrukcji nośnych.
nsport
owanie
Standardowo wyposażony w uchwyty
montażowe.
szty
cyjne
W
nergii
65kG
Prosta logistyka
Wysoką sprawność
zapewnia dwustopniowy
odzysk energii cieplnej
z powietrza usuwanego.
niższe koszty związane z czyszczeniem
i serwisowaniem urządzenia
OXeN • Prostsze rozwiązanie
1 paleta = 1 OXeN wraz ze wszystkimi akcesoriami i kompletną, podłączoną automatyką.
Nie można było tego zaprojektować prościej. Koniec ze składaniem, dopasowywaniem, skręcaniem. OXeN po zdjęciu z palety jest od razu gotowy do montażu.
5
Konstrukcja
Konstrukcję urządzenia tworzy połączenie odpowiednio dobranych materiałów. Warto stosować
niestandardowe rozwiązania by osiągnąć zamierzony efekt. W ten sposób uzyskaliśmy jedyne
w swoim rodzaju, funkcjonalne urządzenie.
Innowacyjna obudowa
Multi-fan technology
- wysoka odporność na uszkodzenia
- niska masa
- izolacja akustyczna i termiczna
- równomierne rozprowadzenie powietrza
- cicha praca
- niski pobór energii elekrycznej
Konstrukcja nośna
4 wersje urządzenia:
X2-W-1.2-V– jednostka z dogrzewem powietrza wodną
nagrzewnicą, do montażu ściennego
X2-N-1.2-V– jednostka bez dodatkowego dogrzewu
powietrza, do montażu ściennego
X2-W-1.2-H– jednostka z dogrzewem powietrza wodną
nagrzewnicą, do montażu podstropowego
X2-N-1.2-H – jednostka bez dodatkowego dogrzewu
powietrza, do montażu podstropowego
-p
ołączenie stali ocynkowanej
i tworzyw sztucznych
-w
ysoka wytrzymałość przy
zachowaniu niskiej masy
- łatwy dostęp serwisowy
X2-flow
- wysoka sprawność
odzysku ciepła w dwóch
wymiennikach krzyżowych
ROZWIĄZANIE WARTE NAGRÓD!
Jednostka wentylacyjna OXeN została uznana za wzór
projektowania kompleksowego przez kapituły najbardziej prestiżowych konkursów w świecie design’u. Eksperci
docenili projekt za jakość, wybór materiałów, innowacyjność, funkcjonalność oraz ergonomię użytkowania.
2014
6
OXeN • Prostsze rozwiązanie
Automatyka
Jednostka wentylacyjna OXeN wyposażona jest w kompletny system automatyki sterującej.
Czujnik temperatury powietrza
zasysanego z zewnątrz
Siłownik przepustnic
odcinających
Siłownik by-pass
Czujnik temperatury powietrza
usuwanego z pomieszczenia
Centralny układ zasilającosterujący
Zawór 3-drogowy z siłownikiem
(dotyczy OXeN X2-W-1.2-V)
Czujnik temperatury
czynnika grzewczego
(dotyczy OXeN X2-W-1.2-V)
Czujnik temperatury powietrza
nawiewanego do pomieszczenia
Czujnik temperatury powietrza
zasysanego z pomieszczenia.
T-box
sterownik z ekranem dotykowym
– intuicyjna obsługa
- szybka nastawa żądanych parametrów
- pełna kontrola stanu pracy urządzenia
- obsługa do 12 urządzeń jednocześnie
Dostępne tryby pracy:
programator
tygodniowy
automatyczna
regulacja temp.
nawiewanej
COMFORT / ECO
zmiana parametrów
pracy jednym
kliknięciem
ochrona
przeciwzamrożeniowa
kompatybilność
z systemem BMS
MODBUS RTU
praca z odzyskiem
lub bez odzysku
ciepła
OXeN • Prostsze rozwiązanie
licznik czasu
pracy filtrów
7
Dane techniczne
Główne wymiary
Do montażu ściennego:
OXeN X2-W-1.2-V
OXeN X2-N-1.2-V
Do montażu podstropowego:
OXeN X2-W-1.2-H
OXeN X2-N-1.2-H
1020
820
1180
390
760
Możliwości montażu
OxS
OxS-H
3,0 – 5,0 m
2,0 – 4,0 m
min. 1,5 m
OxS - zintegrowana ścienna
czerpnio-wyrzutnia powietrza
8
840
830
1370
390
890
820
OxS-H - zintegrowana dachowa
czerpnio-wyrzutnia powietrza
OXeN • Prostsze rozwiązanie
Dane techniczne
X2-W-1.2 (z nagrzewnicą wodną)
Nawiew / Wywiew
Sekcja wentylatorów nawiewna / wywiewna
Max. strumień przepływu powietrza
nawiew / wywiew*
Zasięg strumienia powietrza**
Regulacja wydajności nawiew / wywiew
Poziom ciśnienia akustycznego***
Energia
Zasilanie
Max. Pobór prądu
Max. Pobór mocy
Obudowa
Rodzaj obudowy
Kolor
Masa urządzenia
Masa urządzenia napełnionego wodą
Środowisko pracy
Max. zapylenie powietrza
Temp. pracy
Pozycja pracy
IP
Klasa filtra
Odzysk ciepła – wymienniki krzyżowe
Rodzaj wymiennika odzysku ciepła
Sprawność odzysku ciepła ****
Moc odzysku ciepła ****
Wodny wymiennik ciepła
Rodzaj wymiennika ciepła
Nominalna moc grzewcza*****
Przyrost temperatury powietrza (ΔT)*****
Przyłącze
Max. ciśnienie robocze
Max. temperatura wody grzewczej
Automatyka
Sterowanie
Zabezpieczenie przeciwzamrożeniowe wymiennika odzysku
ciepła
Zabezpieczenie przeciwzamrożeniowe wodnego wymiennika ciepła
Zabezpieczenie stopnia zabrudzenia filtrów
X2-N-1.2
Multi–fan technology – moduł wentylatorów diagonalnych
1200 m3/h
7,5 m
bezstopniowa, 150 – 1200 m3/h
49 dB(A)
230 V / 50 Hz
2,4 A
552 W
Tworzywo sztuczne EPP
Szary
67,5 kg
68,3 kg
65,0 kg
–
Wewnątrz pomieszczeń
0,3 g/m3
5 – 35oC
Na ścianie lub podstropowo
42
EU4
Dwustopniowy odzysk ciepła w wymienniku krzyżowym
74 – 94 %
3,0 – 15,0 kW
Wodny, miedziano–aluminiowy,
1–rzędowy
9,9 kW
23,0oC
½”
1,6 MPa
95°C
–
–
–
–
–
–
Sterownik z wyświetlaczem dotykowym
Zmniejszenie obrotów wentylatorów nawiewnych
Czujnik temp. PT–1000
–
Licznik pracy
*
Max. wydajność przy pracy urządzenia z filtrem EU4 oraz czeprnią powietrza OxS/OxS-H.
**Zasięg poziomy strumienia izotermicznego, przy prędkości granicznej 0,5 m/s.
***Poziom ciśnienia akustycznego podano dla pomieszczenia o średniej zdolności pochłaniania dźwięku, objętości 500 m3, w odległości 5 m od urządzenia.
****Parametry powietrza: powietrze dostarczane –24oC, RH 90%, powietrze usuwane +24oC, RH 50%, wydajność od 150 do 1200 m3/h.
*****Przy temp. wody grzewczej 80/60oC, temp. powietrza na wlocie do wymiennika 5oC.
OXeN • Prostsze rozwiązanie
9
Dane techniczne
Odczyt mocy grzewczej
10
12
14
16
18
20
22
24
T2 – temperatura wewnętrzna [oC]
5
0
T1 – temperatura zewnętrzna [oC]
-5
-10
-15
-20
1
-25
2
-30
-35
-40
3
0
2
4
6
8
10
12
14
16
18
20
Pr – moc odzysku ciepła [kW]
Temperatura czynnika grzewczego:
Pc – całkowita moc grzewcza [kW]
35
Tw1/Tw2 = 90/70°C
Tw1/Tw2 = 80/60°C
Tw1/Tw2 = 70/50°C
Tw1/Tw2 = 60/40°C
Tw1/Tw2 = 50/30°C
30
25
20
15
5
4
10
5
1. Określ temperaturę zewnętrzną
2. Określ temperaturę wewnętrzną
3.Odczytaj moc odzysku ciepła Pr (całowita moc
grzewcza OXeN bez wymiennika wodnego X2–N–1.2)
10
4. Określ temperaturę czynnika grzewczego
5.Odczytaj całkowitą moc grzewczą Pc (dla OXeN
z wymiennikiem wodnym X2–W–1.2)
OXeN • Prostsze rozwiązanie
Dane techniczne
Odczyt temperatury nawiewu powietrza
24
22
20
18
16
14
5
12
10
T2 – temperatura wewnętrzna [oC]
T1 – temperatura zewnętrzna [oC]
0
-5
-10
-15
-20
-25
2
1
-30
-35
-40
–8
–6
–4
–2
0
2
3
4
6
8
10
12
14
16
18
20
T3 – temperatura nawiewu OXeN X2–N–1.2 [oC]
Temperatura czynnika grzewczego:
T4 – temperatura nawiewu OXeN X2–W–1.2 [oC]
45
Tw1/Tw2 = 90/70°C
40
Tw1/Tw2 = 80/60°C
35
Tw1/Tw2 = 70/50°C
30
25
Tw1/Tw2 = 60/40°C
5
4
Tw1/Tw2 = 50/30°C
20
15
10
5
1. Określ temperaturę zewnętrzną
2. Określ temperaturę wewnętrzną
3.Odczytaj temperaturę nawiewu OXeN
bez wymiennika wodnego X2–N–1.2
OXeN • Prostsze rozwiązanie
4. Określ temperaturę czynnika grzewczego
5.Odczytaj temperaturę nawiewu OXeN
z wymiennikiem wodnym X2–W–1.2
