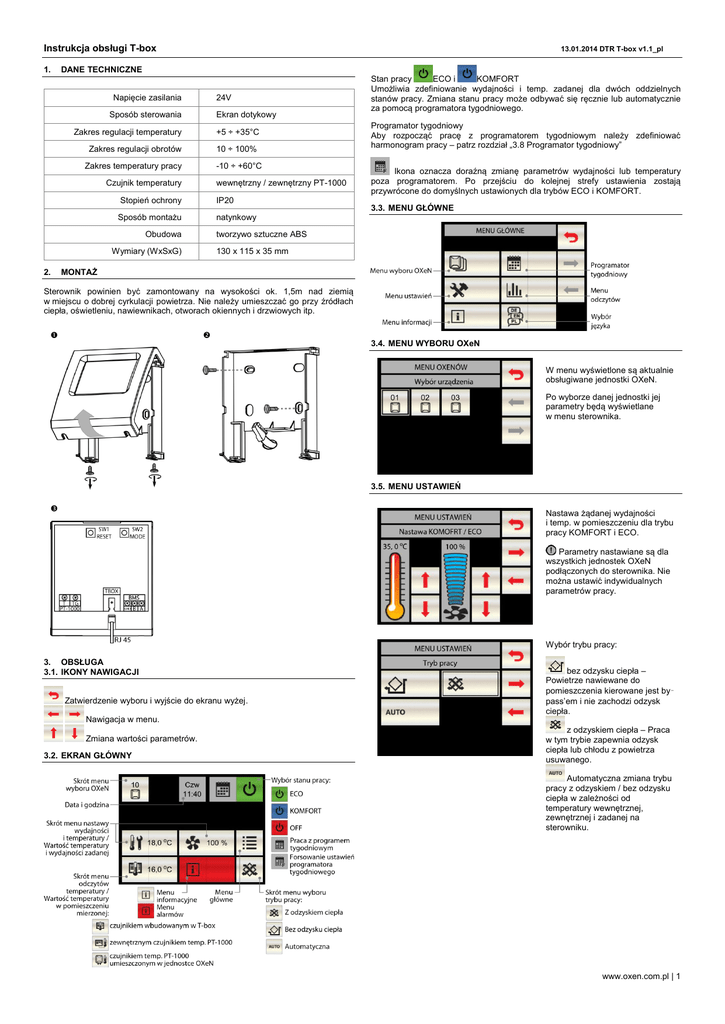

Instrukcja obsługi T-box

Instrukcja obsługi T-box
1.
13.01.2014 DTR T-box v1.1_pl
DANE TECHNICZNE
Napięcie zasilania
24V
Sposób sterowania
Ekran dotykowy
Zakres regulacji temperatury
+5 ÷ +35°C
Zakres regulacji obrotów
10 ÷ 100%
Zakres temperatury pracy
-10 ÷ +60°C
wewnętrzny / zewnętrzny PT-1000
Czujnik temperatury
Stopień ochrony
IP20
Sposób montażu
natynkowy
Obudowa
Programator tygodniowy
Aby rozpocząć pracę z programatorem tygodniowym należy zdefiniować
harmonogram pracy – patrz rozdział „3.8 Programator tygodniowy”
Ikona oznacza doraźną zmianę parametrów wydajności lub temperatury
poza programatorem. Po przejściu do kolejnej strefy ustawienia zostają
przywrócone do domyślnych ustawionych dla trybów ECO i KOMFORT.
3.3. MENU GŁÓWNE
tworzywo sztuczne ABS
Wymiary (WxSxG)
2.
Stan pracy
ECO i
KOMFORT
Umożliwia zdefiniowanie wydajności i temp. zadanej dla dwóch oddzielnych
stanów pracy. Zmiana stanu pracy może odbywać się ręcznie lub automatycznie
za pomocą programatora tygodniowego.
130 x 115 x 35 mm
MONTAŻ
Sterownik powinien być zamontowany na wysokości ok. 1,5m nad ziemią
w miejscu o dobrej cyrkulacji powietrza. Nie należy umieszczać go przy źródłach
ciepła, oświetleniu, nawiewnikach, otworach okiennych i drzwiowych itp.


3.4. MENU WYBORU OXeN
W menu wyświetlone są aktualnie
obsługiwane jednostki OXeN.
Po wyborze danej jednostki jej
parametry będą wyświetlane
w menu sterownika.
3.5. MENU USTAWIEŃ

Nastawa żądanej wydajności
i temp. w pomieszczeniu dla trybu
pracy KOMFORT i ECO.
Parametry nastawiane są dla
wszystkich jednostek OXeN
podłączonych do sterownika. Nie
można ustawić indywidualnych
parametrów pracy.
Wybór trybu pracy:
3. OBSŁUGA
3.1. IKONY NAWIGACJI
Zatwierdzenie wyboru i wyjście do ekranu wyżej.
bez odzysku ciepła –
Powietrze nawiewane do
pomieszczenia kierowane jest by–
pass’em i nie zachodzi odzysk
ciepła.
Nawigacja w menu.
Zmiana wartości parametrów.
3.2. EKRAN GŁÓWNY
z odzyskiem ciepła – Praca
w tym trybie zapewnia odzysk
ciepła lub chłodu z powietrza
usuwanego.
Automatyczna zmiana trybu
pracy z odzyskiem / bez odzysku
ciepła w zależności od
temperatury wewnętrznej,
zewnętrznej i zadanej na
sterowniku.
www.oxen.com.pl | 1
Instrukcja obsługi T-box
13.01.2014 DTR T-box v1.1_pl
Przywrócenie ustawień
fabrycznych.
Ustawienie daty i godziny.
Aby przejść do ustawień
serwisowych należy wpisać hasło.
3.7. Menu informacyjne
Podstawowe informacje o
sterowniku.
Hasło: 2013
3.6. Ustawienia serwisowe
3.8. Menu alarmów
Błędy czujników temp.:
temp. otoczenia mierzona
jest wewnętrznym czujnikiem
temp. PT-1000
DRV_ errot T1 – czujnik zasys OUT
DRV_ errot T2 – czujnik wyrzut
DRV_ errot T3 – czujnik nawiew
DRV_ errot T4 – czujnik zasys IN
DRV_ errot T5 – czujnik
nagrzewnica wodna
DRV_filter error – limit czasu pracy
filtrów
tBox error T extern – czujnik zew.
connect error – błąd komunikacji Tbox i OXeN
DRV_AF_WHE – antifreeze
wymiennika wodnego
DRV_AF_HCE – antifreeze
wymienników krzyżowych
Po usunięciu błędu należy wcisnąć
temp. otoczenia mierzona
jest zewnętrznym czujnikiem
temp. PT-1000 podłączonym do
sterownika T-box (czujnik
dostępny opcjonalnie)
temp. otoczenia mierzona
jest czujnikiem temp. PT-1000
umieszczonym w jednostce
OXeN na zasysie powietrza z
pomieszczenia.
Korekcja temperatury mierzonej
przez czujnik PT-1000
przycisk
w celu anulowania
jego wyświetlania.
Korekcja: +10,0; -10,0oC
3.9. Programator tygodniowy
Programator tygodniowy
umożliwia automatyczne
przełączanie stanów pracy.
Ustawienie godziny
rozpoczęcia danego stanu pracy.
Dodawanie i usuwanie jednostek
OXeN z obsługi sterownika.
Klikając ikonę wybrać
żądany stan pracy:
Kliknięcie przycisku
powoduje szukanie nowo
podłączonych jednostek.
Ustawienie ikony powoduje
wyłączenie danej jednostki z
obsługi sterownika. W innym
przypadku wyświetlany jest
aktualny stan pracy OXeN:
Każda jednostka OXeN powinna
mieć ustawiony inny binarny adres.
Adres ustawiany na centralnej jednostce
sterującej OXeN (patrz „Instrukcja
obsługi OXeN)
ECO,
KOMFORT,
KOMFORT,
Aby rozpocząć pracę z
programatorem w ekranie głównym
należy klikać ikonę
do momentu
pojawienia się ikony
.
ECO,
OFF
Kasowanie ostatnio
zdefiniowanego trybu pracy.
Kopiowanie ustawień
danego dnia na następne dni
tygodnia.
OFF).
Aby skopiować ustawienia
danego dnia należy zaznaczyć
dni na które maja być skopiowane
ustawienia.
www.oxen.com.pl | 2
Instrukcja obsługi T-box
3.10.
13.01.2014 DTR T-box v1.1_pl
Menu odczytów
temp. zewnętrzna
temp. powietrza
nawiewanego do pomieszczenia
temp. na powrocie czynnika
grzewczego
temp. powietrza usuwanego
z pomieszczenia
temp. powietrza usuwanego
na zasysie OXeN
ON – przepustnice
odcinające otworzone
OFF – przepustnice odcinające
zamknięte
ON – przepustnica by-pass
otworzona (praca bez odzysku
ciepła)
OFF - przepustnica by-pass
zamknięta (praca z odzyskiem
ciepła)
0 H – aktualny czas pracy filtrów
2000 H – limit czasu pracy filtra
(zmiana wartości w zakresie 100
do 4500 godzin). Wartość należy
ustalić w zależności od stopnia
zabrudzenia obiektu.
Po osiągnięciu limitu czasu pracy
należy wymienić filtry
i zrestarotwać czas pracy
przyciskiem
. Dodatkowo w
menu alarmów wykasować
wyświetlanie alarmu przyciskiem
.
3.11.
Wybór języka
Wybór języka
www.oxen.com.pl | 3
