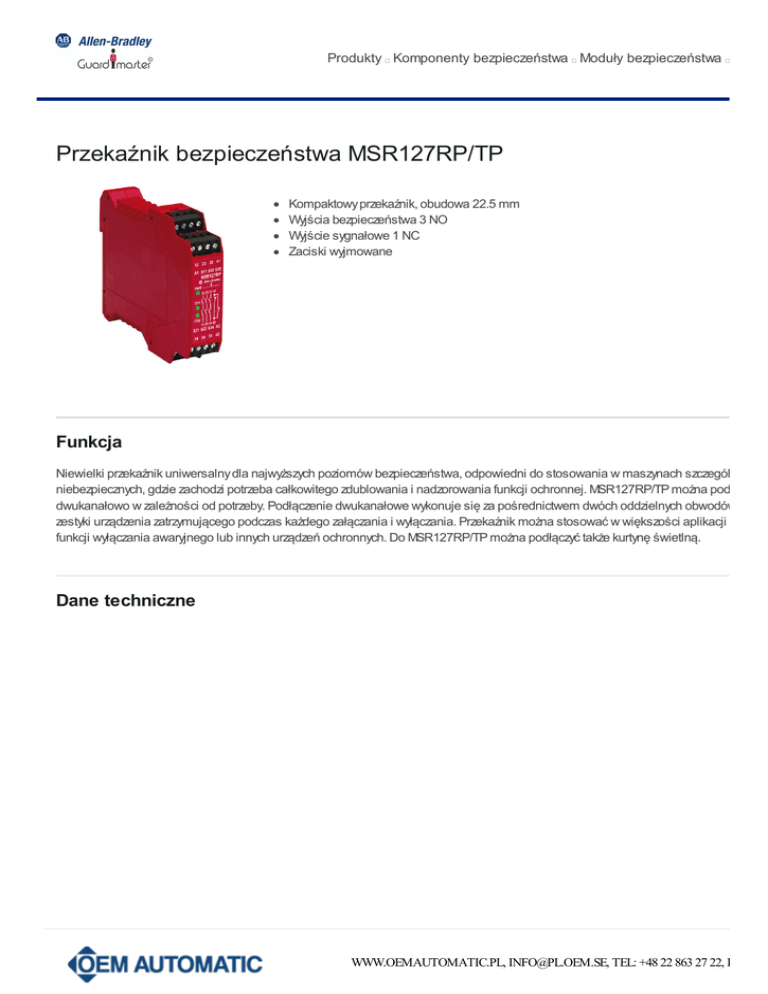

Przekaźnik bezpieczeństwa MSR127RP/TP

Produkty Komponenty bezpieczeństwa Moduły bezpieczeństwa
Przekaźnik bezpieczeństwa MSR127RP/TP
Kompaktowy przekaźnik, obudowa 22.5 mm
Wyjścia bezpieczeństwa 3 NO
Wyjście sygnałowe 1 NC
Zaciski wyjmowane
Funkcja
Niewielki przekaźnik uniwersalny dla najwyższych poziomów bezpieczeństwa, odpowiedni do stosowania w maszynach szczególnie
niebezpiecznych, gdzie zachodzi potrzeba całkowitego zdublowania i nadzorowania funkcji ochronnej. MSR127RP/TP można podłączać j
dwukanałowo w zależności od potrzeby. Podłączenie dwukanałowe wykonuje się za pośrednictwem dwóch oddzielnych obwodów, które
zestyki urządzenia zatrzymującego podczas każdego załączania i wyłączania. Przekaźnik można stosować w większości aplikacji do nadz
funkcji wyłączania awaryjnego lub innych urządzeń ochronnych. Do MSR127RP/TP można podłączyć także kurtynę świetlną.
Dane techniczne
WWW.OEMAUTOMATIC.PL, [email protected], TEL: +48 22 863 27 22, FAX: +4
Napięcie zasilania
Tolerancja
Pobór mocy
Wyjścia przekaźnika:
Bezpieczne
Sygnałowe
Maks. napięcie zestyku
Maks. obciążenia
Min. napięcie/prąd zestyku
Bezpiecznik wyjść
Czas załączenia
Czas wyłączenia
Wskazywanie statusu
Stopień ochrony:
Temperatura pracy
Montaż
Trwałość mechaniczna
Kategoria bezpieczeństwa
PL
MTTFd
SIL
PFHd
Standard
Zgodność z
Zaciski
Obudowa
24 V AC/DC, 115/230 V AC
-20% +10%
2W
3 NO
1 NC
250 V AC/24 V DC
AC-15, 5 A
DC-13, 3 A
10 V/10 mA
6A
100 ms
15 ms
3xLED
IP20
IP40
-5 °C do +55 °C
Szyna DIN
2 x 106
4 zgodnie z EN954-1
e zgodnie z EN ISO 13849-1
35673 lat
3 zgodnie z EN IEC 62061
3.2x10-9
EN60204-1
MD, LVD, EMC
Atesty
,
, ,
Właściwości techniczne
WWW.OEMAUTOMATIC.PL, [email protected], TEL: +48 22 863 27 22, FAX: +4
W zależności od wymagań bezpieczeństwa
• Zestyki z wymuszonym prowadzeniem
• Zdublowane zestyki wyjściowe
• Redundancja wewnętrzna/zewnętrzna
• Nadzorowane kasowanie
Zalety dla użytkownika
• Najwyższy poziom bezpieczeństwa
• 3 wyjścia NO 1 NC
• Obciążenie zestyków 5A (AC-15)
• Nadzorowanie styczników zewnętrznych
• Małe wymiary
• Zaciski wyjmowane
• Międzynarodowe atesty
• Wskazywanie statusu za pomocą LED
Wskazywanie statusu
PWR
CH1
CH2
Napięcie zasilania OK
K1 aktywny
K2 aktywny
Używany z
• Stop awaryjny
• Wyłączniki drzwiowe
• Wyłączniki bezkontaktowe
• Kurtyny bezpieczeństwa
• 3-pozycyjne urządzenie akceptujące
• Wyłączniki nożne
Wymiary
A1&A2 = Zasilanie
S52&S12 = Wejście bezpieczne (NC)
S21&S22 = Wejście bezpieczne (NC)
S11&S52 = Wejście bezpieczne jeden-kanał (NC)
S12&S34 = Kasowanie i nadzorowanie styczników zewnętrznych
13&14 = Wyjście bezpieczne 1 (NO)
23&24 = Wyjście bezpieczne 2 (NO)
33&34 = Wyjście bezpieczne 3 (NO)
41&42 = Wyjście sygnałowe (NC)
WWW.OEMAUTOMATIC.PL, [email protected], TEL: +48 22 863 27 22, FAX: +4
Download
Instrukcje
Produkt
MSR127RP/TP
Opis
Instrukcja instalacji
Format pliku
PDF
Pobierz
Opis
Rysunek CAD
Rysunek CAD
Rysunek CAD
Rysunek CAD
Rysunek CAD
Rysunek CAD
Format pliku
Step
Step
Step
Step
Step
Step
Pobierz
Pobierz
Pobierz
Pobierz
Pobierz
Pobierz
Opis
Deklaracja zgodności
Format pliku
PDF
Pobierz
Rysunki CAD
Produkt
440R-N23130
440R-N23131
440R-N23132
440R-N23133
440R-N23134
440R-N23135
Certyfikaty
Produkt
MSR127RP/TP
Połączenia
WWW.OEMAUTOMATIC.PL, [email protected], TEL: +48 22 863 27 22, FAX: +4
1.
Dwukanałowe połączenie wyłącznika awaryjnego.
Nadzorowane kasowanie ręczne.
Nadzorowanie styczników zewnętrznych.
2.
Dwukanałowe połączenie wyłącznika awaryjnego.
Kasowanie automatyczne.
Nadzorowanie styczników zewnętrznych.
3.
Jednokanałowe połączenie wyłącznika awaryjnego.
Nadzorowane kasowanie ręczne.
Nadzorowanie styczników zewnętrznych.
4.
Kurtyna świetlna.
Nadzorowane kasowanie ręczne.
Nadzorowanie styczników zewnętrznych.
5.
Dwukanałowe połączenie wyłącznika awaryjnego przez zasilanie.
Nadzorowane kasowanie ręczne.
Nadzorowanie styczników zewnętrznych.
6.
Dwukanałowe połączenie z jednostką rozszerzenia MSR132.
7.
Dwukanałowe połączenie z jednostką rozszerzenia MSR122.
WWW.OEMAUTOMATIC.PL, [email protected], TEL: +48 22 863 27 22, FAX: +4
Numery katalogowe
Nr katalogowy Opis
Wyjścia
440R-N23130
440R-N23131
440R-N23132
440R-N23133
440R-N23134
440R-N23135
3 NO+1 NC
3 NO+1 NC
3 NO+1 NC
3 NO+1 NC
3 NO+1 NC
3 NO+1 NC
Przekaźnik bezpieczeństwa MSR127TP, 3NO+1NC, auto./man., 230V AC
Przekaźnik bezpieczeństwa MSR127TP, 3NO+1NC, auto./man., 115 V AC
Przekaźnik bezpieczeństwa MSR127TP, 3NO+1NC, auto./man., 24 V AC/DC
Przekaźnik bezpieczeństwa MSR127RP, 3NO+1NC, nadzorowane manualne, 230V AC
Przekaźnik bezpieczeństwa MSR127RP, 3NO+1NC, nadzorowane manualne, 115 V AC
Przekaźnik bezpieczeństwa MSR127RP, 3NO+1NC, nadzorowane manualne, 24 V AC/DC
