TN018-1

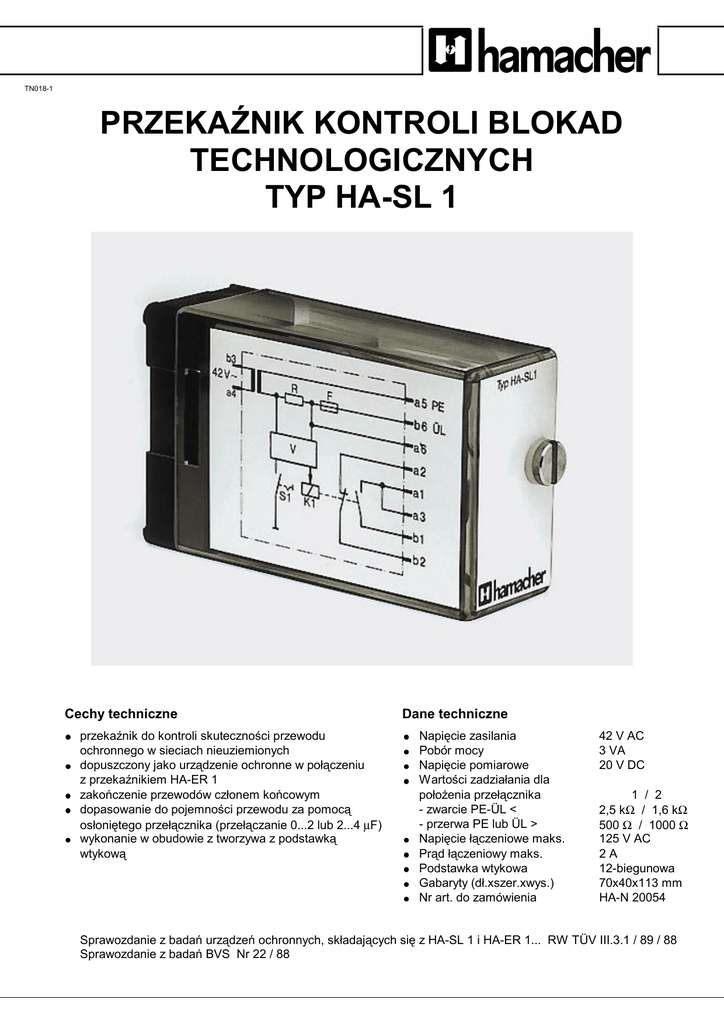

PRZEKAŹNIK KONTROLI BLOKAD
TECHNOLOGICZNYCH
TYP HA-SL 1
Cechy techniczne
Dane techniczne
• przekaźnik do kontroli skuteczności przewodu
ochronnego w sieciach nieuziemionych
• dopuszczony jako urządzenie ochronne w połączeniu
z przekaźnikiem HA-ER 1
• zakończenie przewodów członem końcowym
• dopasowanie do pojemności przewodu za pomocą
osłoniętego przełącznika (przełączanie 0...2 lub 2...4 µF)
• wykonanie w obudowie z tworzywa z podstawką
wtykową
•
•
•
•
•
•
•
•
•
Napięcie zasilania
Pobór mocy
Napięcie pomiarowe
Wartości zadziałania dla
położenia przełącznika
- zwarcie PE-ÜL <
- przerwa PE lub ÜL >
Napięcie łączeniowe maks.
Prąd łączeniowy maks.
Podstawka wtykowa
Gabaryty (dł.xszer.xwys.)
Nr art. do zamówienia
42 V AC
3 VA
20 V DC
1 / 2
2,5 kΩ / 1,6 kΩ
500 Ω / 1000 Ω
125 V AC
2A
12-biegunowa
70x40x113 mm
HA-N 20054
Sprawozdanie z badań urządzeń ochronnych, składających się z HA-SL 1 i HA-ER 1... RW TÜV III.3.1 / 89 / 88
Sprawozdanie z badań BVS Nr 22 / 88
