CPV 45314310-7 układanie kabli

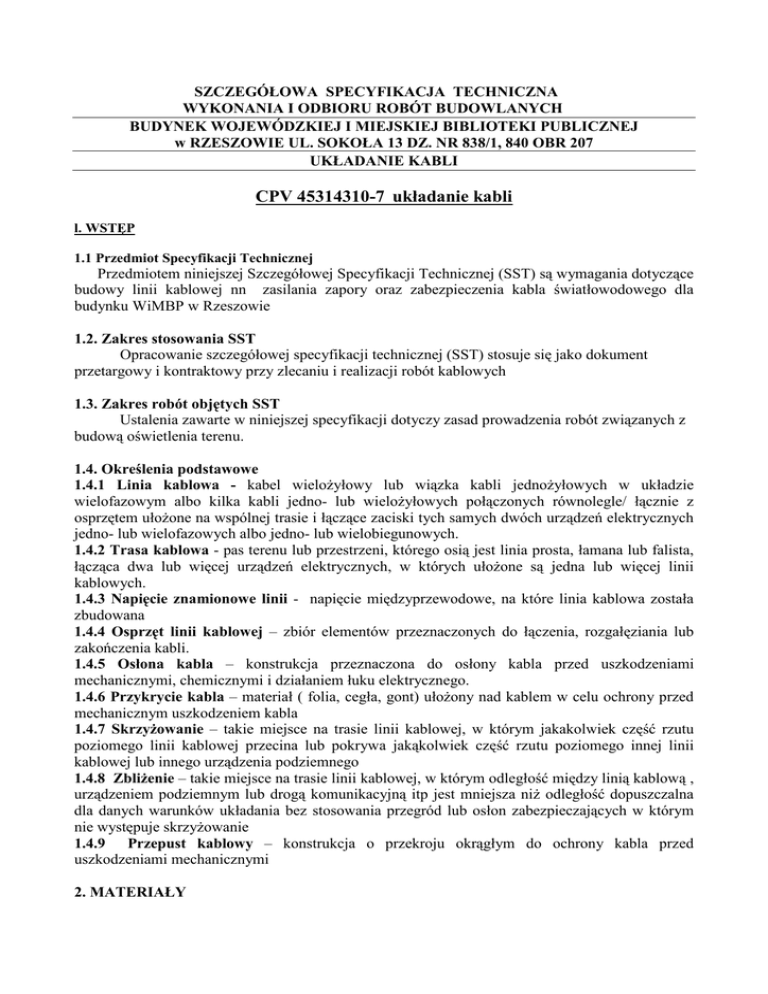

SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA
WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH
BUDYNEK WOJEWÓDZKIEJ I MIEJSKIEJ BIBLIOTEKI PUBLICZNEJ
w RZESZOWIE UL. SOKOŁA 13 DZ. NR 838/1, 840 OBR 207
UKŁADANIE KABLI
CPV 45314310-7 układanie kabli
l. WSTĘP
1.1 Przedmiot Specyfikacji Technicznej
Przedmiotem niniejszej Szczegółowej Specyfikacji Technicznej (SST) są wymagania dotyczące
budowy linii kablowej nn zasilania zapory oraz zabezpieczenia kabla światłowodowego dla
budynku WiMBP w Rzeszowie
1.2. Zakres stosowania SST
Opracowanie szczegółowej specyfikacji technicznej (SST) stosuje się jako dokument
przetargowy i kontraktowy przy zlecaniu i realizacji robót kablowych
1.3. Zakres robót objętych SST
Ustalenia zawarte w niniejszej specyfikacji dotyczy zasad prowadzenia robót związanych z
budową oświetlenia terenu.
1.4. Określenia podstawowe
1.4.1 Linia kablowa - kabel wieloŜyłowy lub wiązka kabli jednoŜyłowych w układzie
wielofazowym albo kilka kabli jedno- lub wieloŜyłowych połączonych równolegle/ łącznie z
osprzętem ułoŜone na wspólnej trasie i łączące zaciski tych samych dwóch urządzeń elektrycznych
jedno- lub wielofazowych albo jedno- lub wielobiegunowych.
1.4.2 Trasa kablowa - pas terenu lub przestrzeni, którego osią jest linia prosta, łamana lub falista,
łącząca dwa lub więcej urządzeń elektrycznych, w których ułoŜone są jedna lub więcej linii
kablowych.
1.4.3 Napięcie znamionowe linii - napięcie międzyprzewodowe, na które linia kablowa została
zbudowana
1.4.4 Osprzęt linii kablowej – zbiór elementów przeznaczonych do łączenia, rozgałęziania lub
zakończenia kabli.
1.4.5 Osłona kabla – konstrukcja przeznaczona do osłony kabla przed uszkodzeniami
mechanicznymi, chemicznymi i działaniem łuku elektrycznego.
1.4.6 Przykrycie kabla – materiał ( folia, cegła, gont) ułoŜony nad kablem w celu ochrony przed
mechanicznym uszkodzeniem kabla
1.4.7 SkrzyŜowanie – takie miejsce na trasie linii kablowej, w którym jakakolwiek część rzutu
poziomego linii kablowej przecina lub pokrywa jakąkolwiek część rzutu poziomego innej linii
kablowej lub innego urządzenia podziemnego
1.4.8 ZbliŜenie – takie miejsce na trasie linii kablowej, w którym odległość między linią kablową ,
urządzeniem podziemnym lub drogą komunikacyjną itp jest mniejsza niŜ odległość dopuszczalna
dla danych warunków układania bez stosowania przegród lub osłon zabezpieczających w którym
nie występuje skrzyŜowanie
1.4.9 Przepust kablowy – konstrukcja o przekroju okrągłym do ochrony kabla przed
uszkodzeniami mechanicznymi
2. MATERIAŁY
2.1.1 Kabel YKY odpowiadający wymogom IEC 60502-1 ( PN-76/E90301.
2.1.2 Rura ochronna z polietylenu (PEH) AROT posiadające Aprobatę Techniczną AT/00-030082 lub inna, wykonana z materiału niepalnego, tworzywa sztucznego lub stali , wytrzymała
mechanicznie, chemicznie i odporna na działanie łuku elektrycznego. Wnętrza ścianek powinny
być gładkie lub powleczone warstwą wygładzającą.
2.1.3 Mufy i głowice kablowe powinny być dostosowane do typu kabla, jego napięcia
znamionowego, mocy zwarcia, przekroju i liczby Ŝył.
2.1.4 Piasek – wg BN- 87/6774-04
2.1.5 Folia - kalandrowana z uplastycznionego PCW o grubości 0,4 do 0,6 mm, szerokości nie
mniejszej niŜ 20 cm , gat I, koloru niebieskiego. Folia powinna spełniać wymagania BN-68/635303
2.2 Składowanie materiałów
2.2.1 Rury ochronne naleŜy składować na otwartej przestrzeni, układając je w pozycji leŜącej
jedno-lub wielowarstwowo, albo w pozycji stojącej. Powierzchnia składowania powinna być
utwardzona i zabezpieczona przed gromadzeniem się wód opadowych. W przypadku składowania
poziomego pierwszą warstwę rur naleŜy ułoŜyć na podkładach drewnianych. Podobnie na
podkładach drewnianych naleŜy układać wyroby w pozycji stojącej i jeŜeli powierzchnia
składowania nie odpowiada ww. wymaganiom.
2.2.2 Kable naleŜy składować na otwartej przestrzeni nawinięte na bęben kablowy i zabezpieczone
przed rozwinięciem. Powierzchnia składowania powinna być utwardzona i zabezpieczona przed
gromadzeniem się wód opadowych.
3. SPRZĘT
Wykonawca jest zobowiązany do uŜywania jedynie takiego sprzętu, który nie spowoduje
niekorzystnego wpływu na jakość wykonywanych robót zarówno w miejscu tych robót jak i przy
wykonywaniu czynności pomocniczych oraz w czasie transportu, załadunku, wyładunku
materiałów, sprzętu itp..
3.1. Sprzęt do wykonania robót
Wykonawca przystępujący do wykonania oświetlenia drogowego winien wykazać się moŜliwością
korzystania z następujących maszyn i sprzętu gwarantujących właściwą jakość robót:
- zagęszczarka wibracyjna spalinowa
- samochód dostawczy 0,9 t
- samochód samowyładowczy 5 t
- samochód skrzyniowy 5 t
- spawarka elektryczna transformatorowa
Sprzęt do wykonania i zasypania wykopów oraz środki transportu muszą być dostosowane do
technologii i warunków wykonywania robót oraz wymogów wynikających z racjonalnego ich
wykorzystania na budowie.
Sprzęt w robotach ziemnych powinien gwarantować przeprowadzenie robót zgodnie z zasadami
określonymi w Dokumentacji Projektowej i wymaganiami Szczegółowej Specyfikacji Technicznej.
Sprzęt montaŜowy i środki transportu muszą być w pełni sprawne i dostosowane do technologii i
warunków wykonywania robót oraz wymogów wynikających z racjonalnego ich wykorzystania na
budowie.
4. TRANSPORT
Materiały na budowę powinny być przewoŜone odpowiednimi środkami transportu w taki sposób
aby uniknąć uszkodzeń oraz zgodnie z przepisami BHP.
Liczba środków transportu powinna gwarantować prowadzenie robót zgodnie z zasadami
określonymi w dokumentacji projektowej, wskazaniami InŜyniera, w terminie przewidzianym
kontraktem.
4.1.1 Rury ochronne
Rury ochronne naleŜy składać i przewozić w pozycji leŜącej - poziomej równolegle do kierunku
jazdy na podkładach i klinach uniemoŜliwiających przesuwanie rur i kontakt z burtami. Rury
zabezpieczone przed przesuwaniem przewozić moŜna dowolnymi środkami transportu, tak aby
wolne końce rur wystające poza skrzynię ładunkową nie były dłuŜsze niŜ Im. Przy transporcie rury
nie mogą się stykać z ostrymi przedmiotami
(śruby, gwoździe, wystające części metalowe) by nie zostały w wyniku tego uszkodzone. Podczas
prac przeładunkowych rur nie naleŜy rzucać.
4.1.2 Kable
Kable naleŜy przewozić transportem samochodowym w bębnach kablowych. Bęben zabezpieczony
przed przesuwaniem przewozić moŜna dowolnymi środkami transportu. Przy transporcie kable nie
mogą się stykać z ostrymi przedmiotami (śruby, gwoździe/ wystające części metalowe) by nie
została uszkodzona izolacja
5. WYKONANIE ROBÓT
Wykonawca powinien przedstawić projekt organizacji, harmonogram robót uwzględniający
wszystkie warunki, w jakich będą prowadzone roboty
5.1 Roboty kablowe
Roboty przygotowawcze
Przed przystąpieniem do robót Wykonawca dokona wytyczenia trasy linii kablowej ,
5.1.1 Roboty ziemne ,podsypka i obsypka piaskowa
Kabel naleŜy w rowie kablowym o szerokości 0,4 m w podsypce i obsypce piaskowej o grubości
po 10 cm , na gł. 0,7 m.
Ze względu na kolizje projektowanej linii kablowej z istniejącymi i projektowanymi urządzeniami
podziemnymi, roboty ziemne naleŜy wykonywać ręcznie. Wykop zabezpieczyć naleŜy przed
obsypaniem się ziemi oraz przed zalaniem wodą.
5.1.2 Roboty montaŜowe
Przed przystąpieniem do prac naleŜy powiadomić administratora sieci o rozpoczęciu robót.
Po przygotowaniu wykopu i podłoŜa moŜna przystąpić do robót.
Układanie kabli powinno być wykonane w sposób wykluczający ich uszkodzenie. Podczas
układania i montaŜu końce kabla naleŜy zabezpieczyć przed wilgocią oraz wpływami
atmosferycznymi i chemicznymi przez zalutowanie powłoki oraz nałoŜenie kapturka z tworzywa
sztucznego. Temperatura otoczenia i kabla przy układaniu nie powinna być niŜsza niŜ 0°. Zabrania
się podgrzewania kabli ogniem.
Przy układaniu kabli moŜna zginać kabel tylko w przypadkach koniecznych, przy czym promień
gięcia powinien być moŜliwie duŜy, nie mniejszy niŜ 20-to krotna zewnętrzna średnica kabla (kabel
o izolacji polietylenowej i o powłoce polietylenowej)
Kabel układać na dnie rowu na podsypce piaskowej linią falistą z zapasem 1-3 % długości wykopu
wystarczającym do skompensowania moŜliwych przesunięć gruntu,
Zasypywanie kabla wykonać po obsypaniu go piaskiem , warstwą rodzimego gruntu, co najmniej
15 cm, następnie przykryć go folią tak, aby odległość kabla od folii wynosiła conajmniej 25 cm.
Grunt naleŜy zagęszczać warstwami min. co 20 cm.
Wskaźnik zagęszczenia gruntu winien osiągnąć co najmniej 0,85 wg BN-72/8932-01.
5.1.3 SkrzyŜowania i zbliŜenia kabli z innymi urządzeniami podziemnymi
Zaleca się krzyŜować kable z urządzeniami podziemnymi pod kątem zbliŜonym do 90° i w miarę
moŜliwości w najwęŜszym miejscu krzyŜowanego urządzenia
Najmniejsza dopuszczalna odległość w cm
Rodzaj urządzenia podziemnego
Pionowa, przy skrzyŜowaniu
Pozioma, przy zbliŜeniu
Rurociągi
wodociągowe,ściekowe,
cieplne, gazowe z gazami niepalnymi i
rurociągi z gazami palnymi o ciśnieniu
do 0,5 at
80 cm przy śred. rurociągu do
250 mm ( lub 50 cm w rurze
ochronnej)
150 cm przy śred. powyŜej 250
mm ( lub 80 cm w rurze ochr.)
Rurociągi z cieczami palnymi
Przy śred. większej niŜ 250 mm
Rurociągi z gazami palnymio ciśnieniu
wyŜszym
niŜ
0,5
at
i
nie
przekraczającym 4 at
100
„
100
Rurociągi z gazami palnymi o ciśnieniu
wyŜszym niŜ 4 at
Zbiorniki z płynami palnymi
50
BN- 71/
8976-31
200
200
Części podziemne linii napowietrznych
( ustój, podpora,odciąŜka)
-
80
Ściany budynków, inne budowle np.
tunele , kanały
-
50
50
50
Urządzenia
ochrony
budowli
wyładowań atmosferycznych
od
5.1.4 SkrzyŜowania i zbliŜenia kabli z drogami i rurociągami
Zaleca się krzyŜować kable z urządzeniami podziemnymi pod kątem zbliŜonym do 90° i w miarę
moŜliwości w najwęŜszym miejscu.
Najmniejsza odległość pionowa pomiędzy górną częścią osłony kabla a płaszczyzną jezdni nie
powinna być mniejsza niŜ 100 cm .
Rodzaj krzyŜowanego obiektu
Długośc przepustu na skrzyŜowaniu
Rurociąg
Srednica rurociągu z dodaniem po 50 cm z kaŜdej strony
Droga o przekroju ulicznym z
krawęŜnikami
Szerokość jezdni z krawęŜnikami z dodaniem po 50 cm z kaŜdej
strony
5.1.5 Układanie przepustów kablowych
Przepusty kablowe naleŜy wykonywać z rur stalowych lub PCW o średnicy wewnętrznej nie
mniejszej niŜ 50 mm dla kabli do 1 kV.
Przepusty kablowe naleŜy układać w miejscach, gdzie kabel naraŜony jest na uszkodzenia
mechaniczne. W jednym przepuście powinien być ułoŜony tylko jeden kabel.
Głębokość umieszczenia przepustów kablowych w gruncie, mierzona od powierzchni rury,
powinna wynosić co najnniej 70 cm w terenie bez nawierzchni i 100 cm od nawierzchni drogi
przeznaczonej do ruchu kołowego.
W miejscach skrzyŜowań z drogami istniejącymi o konstrukcji nierozbieralnej, przepusty powinny
być wykonywane metodą wiercenia poziomego, przewidując przepusty rezerwowe dla
umoŜliwienia ułoŜenia kabli dodatkowych lub wymiany kabli uszkodzonych bez rozkopywania
dróg. Miejsca wprowadzenia kabli do rur powinny być uszczelnione w sposób uniemoŜliwiający
przedostawanie się do ich wnętrza wody i przed ich zamuleniem
5.1.6 Oznakowanie linii kablowej
Kable ułoŜone w gruncie powinny być na całej długości zaopatrzone w trwałe oznaczniki
rozmieszczone w odstępach nie większych niŜ 10 m oraz w miejscach charakterystycznych 9 np.
mufy, skrzyŜowania)
Na oznacznikach kablowych powinny znajdować się trwałe napisy zawierające symbol i nr
ewidencyjny linii, oznaczenie kabla, znak uŜytkownika kabla, rok ułoŜenia kabla.
Po zrealizowaniu robót ziemnych (przed zasypaniem) sporządzić geodezyjną inwentaryzację
powykonawczą.
5.1.7 Sprawdzanie i pomiary
Przed oddaniem instalacji do eksploatacji naleŜy sprawdzić poprawność połączeń oraz wykonać
pomiary rezystancji izolacji oraz skuteczności ochrony od poraŜeń. Protokoły z pomiarów
Wykonawca robót przekaŜe osobie wskazanej przez Inwestora.
5.2. Wykonanie dodatkowej ochrony przeciwporaŜeniowej
System dodatkowej ochrony przeciwporaŜeniowej dla instalacji oświetleniowej przyjęto TT
- polega on na połączeniu części przewodzących dostępnych z uziemionym przewodem ochronnoneutralnym PEN i powodującym w warunkach zakłóceniowych odłączenie zasilania
6. KONTROLA JAKOŚCI ROBÓT
6.1 Badanie materiałów uŜytych do budowy linii kablowej
-przeprowadzić na podstawie atestów producentów, porównania ich cech z normami
przedmiotowymi, dokonać oględzin zewnętrznych.
Kontrola jakości robót winna obejmować następujące pomiary i badania :
- Pomiar rezystancji izolacji kabli i przewodów
- Pomiar skuteczności ochrony przeciwporaŜeniowej
- Sprawdzenie zgodności z dokumentacją projektową trasy kabla
- Sprawdzenie prawidłowości ułoŜenia kabla ziemnego i rur ochronnych
- Sprawdzenie prawidłowości połączeń przewodów
- Uporządkowanie terenu, wyrównanie ziemi i przywrócenie nawierzchni terenu do stanu przed
robotami.
6.2. Instalacja przeciwporaŜeniowa
Po wykonaniu instalacji oświetleniowej naleŜy pomierzyć impedancje pętli
zwarciowych dla stwierdzenia skuteczności ochrony.
Wszystkie wyniki pomiarów naleŜy zamieścić w protokóle pomiarowym ochrony
przeciwporaŜeniowej.
6.7. Zasady postępowania z wadliwie wykonanymi elementami robót
Wszystkie materiały nie spełniające wymagań ustalonych w odpowiednich punktach SST zostaną
przez InŜyniera odrzucone. Wszystkie elementy robót, które wykazują odstępstwa od postanowień
SST zostaną rozebrane i ponownie wykonane na koszt Wykonawcy.
7. OBMIAR ROBÓT
7.1. Jednostka obmiarowa
- Jednostką obmiaru wykonanych dla kabli jest metr (m) ułoŜonej linii kablowej
8. ODBIÓR ROBÓT
8.1. Odbiór robót zanikających i ulegających zakryciu
odbiorowi robót zanikających i ulegających zakryciu podlegają:
- ułoŜone na podsypce piaskowej linie kablowe
Przed zasypaniem linia kablowa powinna być zinwentaryzowana przez uprawnionego geodetę i
naniesiona na mapy sytuacyjne. Roboty objęte SST odbiera InŜynier na podstawie przedstawionych
przez Wykonawcę szkiców, dzienników pomiarowych i protokołów.
8.2. Dokumenty do odbioru końcowego robót
Do odbioru końcowego Wykonawca jest zobowiązany przygotować:
- protokoły z dokonanych pomiarów skuteczności zastosowanej ochrony przeciwporaŜeniowej.
9.
PODSTAWA PŁATNOŚCI
9.1. Cena jednostki obmiarowej
Cena 1 m linii kablowej obejmuje odpowiednio:
- wyznaczenie robót w terenie,
- dostarczenie materiałów,
- zagęszczenie gruntu oraz rozplantowanie lub odwiezienie nadmiaru gruntu,
- wykopanie rowów kablowych
- wykonanie podsypki piaskowej
- układanie rur przepustowych ( ochronnych)
- układanie kabli
- wykonanie osypki piaskowej
- zasypanie rowów kablowych, zagęszczenie gruntu
- podłączenie zasilania,
- konserwacja urządzeń do chwili przekazania oświetlenia Zamawiającemu.
- przeprowadzenie pomiarów i badań wymaganych w Specyfikacji Technicznej;
10. PRZEPISY ZWIĄZANE
10.1 Normy:
1. PN-EN 05125:1976.
2. PN-IEC 60364-5-523
3. PN-IEC 60364-4-41
4. PN-IEC 60364-5-54
Elektroenergetyczne i sygnalizacyjne linie kablowe,
ObciąŜalność prądowa i długotrwała przewodów.
Ochrona przeciwporaŜeniowa.
Uziemienia i przewody ochronne.
5. PN-IEC 60364-6-61
6. PN-IEC 60364-4-43
Sprawdzanie. Sprawdzanie odbiorcze.
Ochrona przed prądem przetęŜeniowym.
Przepisy nieobligatoryjne
Rozporządzenie Ministra Infrastruktury z dn. 12.04.2002 w sprawie warunków
technicznych, jakim powinny odpowiadać budynki i ich usytuowanie
Prawo Budowlane z dn. 01.03 2002r
Zarządzenie Nr 29 ministra Górnictwa i Energetyki z dn. 17 lipca 1974 w sprawie doboru
przewodów i kabli elektroenergetycznych do obciąŜeń prądem elektrycznym
Przepisy Budowy Urządzeń Elektroenergetycznych
Warunki Techniczne Wykonywania i odbioru Robót Budowlano – MontaŜowych tom V,
Instalacje Elektryczne
Pozostałe obowiązujące normy i przepisy wg wykazu z Dziennika Ustaw na rok 2004.
