Projekt czytać łącznie z projektem pierwotnym.

1

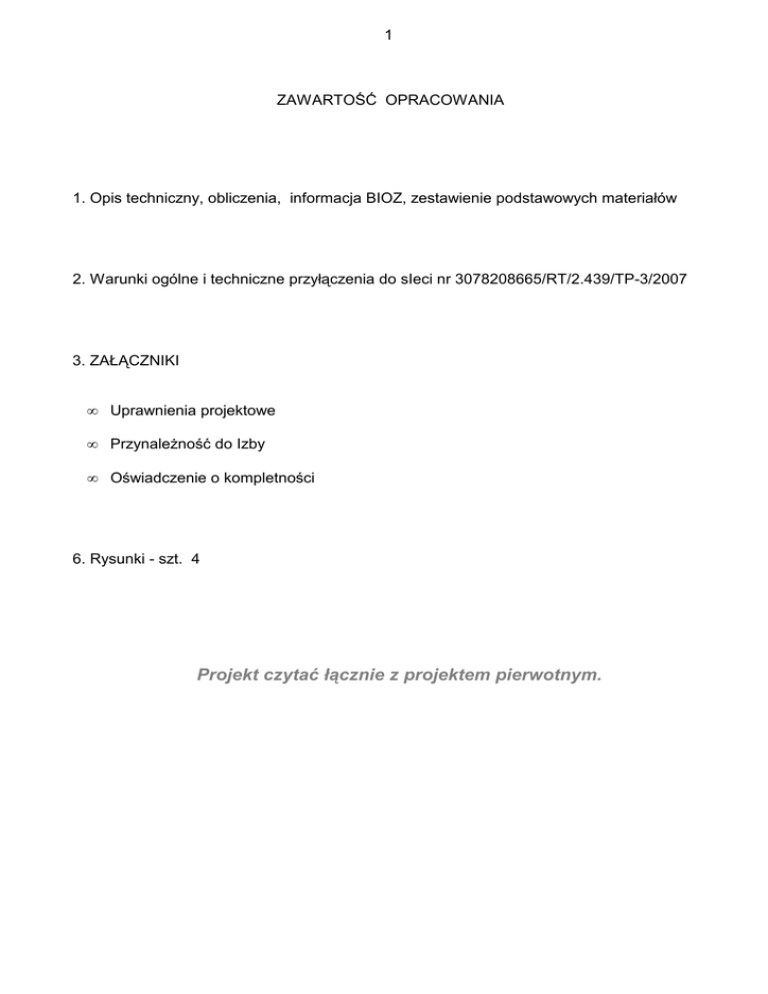

ZAWARTOŚĆ OPRACOWANIA
1. Opis techniczny, obliczenia, informacja BIOZ, zestawienie podstawowych materiałów
2. Warunki ogólne i techniczne przyłączenia do sIeci nr 3078208665/RT/2.439/TP-3/2007
3. ZAŁĄCZNIKI
•
Uprawnienia projektowe
•
PrzynaleŜność do Izby
•
Oświadczenie o kompletności
6. Rysunki - szt. 4
Projekt czytać łącznie z projektem pierwotnym.
2
SPIS TREŚCI
1. Podstawa opracowania
2. Cel opracowania
3. Stan projektowany
3.1. Punkt zasilania i kabel zasilający
3.2. Tablica główna
3.3. Rozdzielnica TOB
3.4. Instalacja oświetlenia boisk
4. Ochrona przed dotykiem pośrednim - układ sieciowy TN - S
5. Wytyczne wykonawstwa
6. Opis techniczny układania linii kablowych niskiego napięcia
7. Obliczenia techniczne
7.1. Bilans mocy
7.2. Ochrona przed dotykiem pośrednim obwodów zalicznikowych
7.3. Rezystancja uziemienia sztucznego
8. Zestawienie materiałów
9. Załączniki
10. Rysunki
1. Schemat ideowy przyłącza
---
2. Schemat ideowy sterowania oświetleniem boisk
---
3. Elewacja szafy sterowania oświetleniem TOB
---
4. Najmniejsze dopuszczalne odległości kabli ułoŜonych
w ziemi od innych urządzeń
---
3
OPIS TECHNICZNY
1. Podstawa opracowania
1.1. Umowa RD Włocławek
1.2. Plan syt.- wys. w skali 1 : 500
1.3. Inwentaryzacja wykonana w terenie
1.4. Warunki techniczne zasilania RD Toruń
1.5. Projekt podstawowy
1.6. Aktualne normy związane z projektem
2. Cel opracowania
Celem opracowania jest wykonanie projektu zasilania do Modułowego Systemu
Zaplecza Boisk Sportowych w Kowalewie Pomorskim, ul. Chopina, dz. nr 258.
3. Stan projektowany.
UWAGA- niniejszy opis czytać łącznie z projektem podstawowym
3.1. Punkt zasilania i kabel zasilający.
Z istn. szafki TO1 w proj. pierwotnym wyprowadzić kabel YKYŜo 5 x 25
do rozdzielni głównej w budynkach zaplecza. Trasę kabla przedstawia plan
zagospodarowania terenu. Szczegóły układania kabla - patrz '' OPIS
TECHNICZNY UKŁADANIA LINII KABLOWYCH NISKIEGO str. nr 5
i wytyczne wykonawstwa - punkt 5, a takŜe rys. nr 1, 2, 3 i 4. Pozostałe
elementy zasilana i oświetlenia pozostają bez zmiany - patrz proj. pierwotny
3.2. Tablica główna
Tablica główna i instalacje wewnętrzne nie wchodzą w zakres niniejszego
opracowania. Tablicę wyposaŜyć w wyłączniki ochronne, róŜnicowo - prądowe
o Jn = 25 o J∆n = 30 mA i J∆n = 10 mA, zgodnie z w.t.p. i PN -91/E-05009/41
oraz Dz.U. z 1990 r nr 81 $ 193. Instalować główną szynę uziemiającą GSzU,
do której podłączyć części przewodzące obce i ewentualne zbrojenie budynku.
3.3. Rozdzielnica TOB.
W rozdzielnicy TOB instalować - patrz schemat ideowy - rys. nr 2:
-
wyłącznik główny Q - FR 331 - 100 A
-
lampkę napięć fazowych L333 NEONOWA
-
wyłączniki ochronny przeciwporaŜeniowej FI typu P304 i P302 Legrand
-
wyłączniki nadprądowe typu S300 do zabezpieczania obwodów
-
rozłączniki R 313 - zasilanie słupów oświetlenia boisk
-
styczniki zasilania naświetlaczy i styczniki sterujące
-
łączniki obrotowe z poz. „0” do sterowania oświetleniem boisk
4
3.4. Instalacja oświetlenia boisk
Instalacje oświetlenia boisk wykonać na słupach MABO typu MSO - 90 - 3
9 m ( fundament F 150/160 z wysięgnikami ( głowicami GPNa3 i GPNa6 pod
o
kątem 90 dla 3 i 6 naświetlaczy wg legendy planie zagospodarowania terenu.
Oświetlenie boisk wykonać naświetlaczami 150W ( 100 i 75 lx )
Szczegóły przedstawiają odpowiednie rys. i załączniki obliczeniowe.
Szczegóły sterowania oświetleniem przedstawiają odpowiednie schematy ideowe.
4. Ochrona przed dotykiem pośrednim - warunek szybkiego wyłączenia oraz
dodatkowo - wyłącznik FI - układ sieciowy TN-C ( nie dotyczy RD Włocławek ).
W tablicy TE zainstalować wyłączniki typu S 300 o charakterystyce B
zapewniające warunek szybkiego wyłączenia, oraz dodatkowo wyłączniki
przeciwporaŜeniowe, róŜnicowo - prądowe o znamionowym prądzie
Jn = 25 A oraz wyłączalnym prądzie róŜnicowym Jn = 30 mA i 10 mA. Wszystkie
elementy instalacji ( części przewodzące dostępne ) podłączyć do przewodu PE.
PRZEWODU NEUTRALNEGO N W KOLORZE NIEBIESKIM NIE WOLNO
ŁĄCZYĆ W CAŁEJ INSTALACJI Z PRZEWODEM PE W śÓŁTO-ZIELONE PASY
Przewodu PE nie wolno przerywać łącznikami ani zabezpieczać bezpiecznikami.
Całość prac wykonać zgodnie z rys. nr 1 do 3.
5. Wytyczne wykonawstwa.
Wszystkie prace wykonać zgodnie z WTW i ORB - M cz.V oraz ewentualnymi
zaleceniami nadzoru technicznego.
Roboty kablowe wykonać zgodnie z normą PN - 76/E - 05125 oraz rysunkami
nr 1, 2 i 3.
Po ułoŜeniu kabla na dnie wykopu przed zasypaniem dokonać powykonawczej
Inwentaryzacji geodezyjnej.
Uwaga: Z uwagi na zmianę funkcji boisk, istniejąca szafka TO2 w projekcie
pierwotnym ulega zmianie - cześć 1 nieaktualna. Jej funkcję przejmuje
rozdzielnica TOB ( boiska ORLIKA )
5
6. Opis techniczny układania linii kablowych NN
UKŁADANIE KABLI BEZPOŚREDNIO W ZIEMI
Głębokość ułoŜenia kabli bezpośrednio w ziemi mierzona od powierzchni ziemi do
zewnętrznej powłoki kabla powinna wynosić 70 cm.
W przypadku, gdy niemoŜliwe jest uzyskanie tych głębokości np: przy skrzyŜowaniu
lub obejściu podziemnych urządzeń dopuszczalne jest umieszczenie kabli na mniejszej
głębokości pod warunkiem umieszczenia ich w rurze ochronnej. Przepusty i rury
osłonowe powinny mieć średnicę nie mniejszą niŜ 2 średnice kabla. Po wciągnięciu
kabla w rurę naleŜy uszczelnić ją z obu stron materiałem włóknistym i gliną. Kable
w wykopie układać na 10 - cio cm warstwie piasku linią falistą ( 3% długości kabla ).
UWAGA:
Kable moŜna układać bezpośrednio na dnie wykopu, jeśli jest to grunt piaszczysty.
UłoŜony kabel wyposaŜyć w oznaczniki kablowe, umieszczone w odstępach 10 m
w tracie kabla, oraz na załomach trasy, przy mufach, złączach, skrzyŜowaniach oraz
przy przepustach kablowych. Oznaczniki powinny zawierać:
- nazwę linii
- oznaczenie typu kabla
- nazwę uŜytkownika kabla
- rok ułoŜenia kabla
Tak przygotowany kabel naleŜy przysypać 10 - cio cm warstwą piasku, a następnie
15 - to cm warstwą ziemi rodzimej, ubijając poszczególne warstwy. Po tym przykryć
kabel folią PCV - E koloru niebieskiego o szerokości nie mniejszej niŜ 20 cm dla jednego
kabla. Rów kablowy zasypać warstwami ziemi, ubijając poszczególne warstwy. Nadmiar
ziemi uformować nad rowem kablowym w postaci wału dla późniejszego osiadania ziemi.
6
INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA.
(wg. Rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003 roku).
I. DANE:
1. Nazwa i adres obiektu budowlanego.
Przyłącze elektroenergetyczne i oświetlenie boisk sportowych
- Kowalewo Pomorskie, ul. Chopina, dz. nr 258
2. Nazwa inwestora i adres.
Inwestorem zadania jest: Urząd Miejski w Kowalewie Pomorskim,
87- 410 KOWALEWO POMORSKIE, ul. Plac Wolności 1
3. Imię i nazwisko projektanta sporządzającego informację.
inŜ. Jan Klockowski
II. CZĘŚĆ OPISOWA:
1. Zakres robót dla całego zamierzenia budowlanego.
SIEĆ KABLI NN
1. Zakres robót oraz kolejność realizacji:
•
•
•
•
•
•
•
•
•
•
•
•
•
•
wykopanie rowów kablowych
wykonanie podsypki na dnie rowu kablowego
ułoŜenie kabli nn w rowach i w przepustach
załoŜenie oznaczników na poszczególnych rodzajach linii kablowych
etapowy odbiór wykonanych linii kablowych przed zasypaniem
przysypanie kabli 10 cm warstwą piasku
zasypanie rowu 15cm warstwą gruntu rodzimego
ułoŜenie w rowie folii z PCV koloru niebieskiego na kablu nn
zasypanie rowów kablowych i rozplantowanie nadmiaru ziemi
wprowadzenie kabla do złacza
posadowienie słupów – masztów z oprawami oświetleniowymi
zarobienie kabli nn w złączu
wykonanie uziemienia na złączach
badanie i pomiary linii kablowych nn
2. Wykaz waŜniejszych obiektów budowlanych:
• linie kablowe 0,4kV
3. Elementy zagospodarowania działki lub terenu, które mogą stwarzać zagroŜenie
bezpieczeństwa i zdrowia ludzi:
• droga lokalna
• czynne sieci uzbrojenia naziemnego i podziemnego terenu
7
4. Przewidywane zagroŜenia występujące podczas realizacji robót:
Rodzaj zagroŜenia
Skala
zagroŜenia
Niskie
Wpadnięcie do rowu
kablowego
Miejsce
Czas występowania
Na trasie wykopów linii
kablowych
Potrącenie pojazdem
mechanicznym
Natrafienie na
niewybuchy
Na trasie wykopów linii
kablowych
Na trasie linii
kablowych
Zerwanie lub
odczepienie lin dźwigu
samochodowego
Spadniecie ze słupa
linii nN
Teren w miejscu
montaŜy słupów
Od czasu rozpoczęcia
wykopów do czasu ich
zasypania
Podczas wykonywania
robót w pasie drogowym
Od czasu rozpoczęcia
wykopów do czasu ich
zasypania
Podczas przyłączenia
i montaŜu opraw
oświetleniowych
Podczas przyłączenia
i montaŜu opraw
oświetleniowych
Średnie
Średnie
Średnie
Średnie
proj słup linii
oświetleniowej
5. Sposób instruktaŜu pracowników przed przystąpieniem do realizacji zadania
• Wszyscy pracownicy zatrudnieni przy realizacji robót powinni być przeszkoleni w zakresie
przestrzegania ogólnych i szczegółowych przepisów BHP przy wykonywaniu w/w robót.
• Pracownicy w zakresie pełnionych obowiązków i posiadanej specjalizacji muszą posiadać
zaświadczenia kwalifikacyjne i uprawnienia zawodowe.
• Przed przystąpieniem do realizacji robót naleŜy poinformować pracowników o
szczególnych zagroŜeniach i uwarunkowaniach występujących w trakcie wykonywania
robót oraz pouczyć ich o sposobie zachowania się w przypadku wystąpienia zagroŜenia.
6. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym
z wykonywania robót w strefach szczególnego zagroŜenia zdrowia lub ich sąsiedztwie,
zapewniając bezpieczną i sprawną komunikację w przypadku wystąpienia zagroŜenia.
• Teren prowadzenia robót oznaczyć taśmą biało-czerwoną, zawieszoną na wysokości
0,6 m - 0,8 m i tablicami ostrzegawczymi.
• Nie wykonywać robót po zapadnięciu zmroku i przy złej widoczności.
• Stosować się do warunków zawartych w uzgodnieniach z gestorami sieci.
• Stosować się do wymagań zawartych w opisie technicznym do projektu i wynikających
z aktualnych przepisów BHP.
7. Informacja o sposobie prowadzenia instruktaŜu pracowników.
•
•
•
•
•
Zapoznanie pracowników z zakresem i charakterem robót, wynikającym z projektu
budowlanego.
Ogólny instruktaŜ BHP przed rozpoczęciem robót.
Dodatkowy instruktaŜ BHP w przypadku zmiany charakteru robót.
Wszystkie szkolenia i instruktaŜe stanowiskowe winny zostać odnotowane w zeszycie
instruktaŜy.
Osobami uprawnionymi do udzielania instruktaŜu są: brygadzista, kierownik robót,
inspektor ds. BHP.
8
8. Wskazanie środków technicznych i organizacyjnych, zapobiegających
niebezpieczeństwom wynikającym z wykonywania robót w strefach szczególnego
zagroŜenia.
•
•
•
•
•
•
•
•
WyposaŜenie pracowników w środki ochrony osobistej takich jak: kaski
bezpieczeństwa, rękawice ochronne, kamizelki odblaskowe.
WyposaŜenie pracowników w środki łączności.
WyposaŜenie ekipy elektromonterów w lekki samochód brygadowy, minikoparkę,
mechaniczny ubijak wibracyjny oraz zestaw narzędzi i przyrządów pomiarowych
posiadających aktualny atest.
WyposaŜenie bazy budowy w sprzęt p-poŜ oraz w apteczkę.
NaleŜy zachować wymagane odległości pracującego sprzętu i maszyn od czynnych
urządzeń elektroenergetycznych.
Wszyscy pracownicy zatrudnieni przy realizacji robót powinni być przeszkoleni w
zakresie przestrzegania ogólnych i szczegółowych przepisów BHP przy wykonywaniu
ww robót.
Pracownicy w zakresie pełnionych obowiązków i posiadanej specjalizacji muszą
posiadać zaświadczenia kwalifikacyjne i uprawnienia zawodowe.
Przed przystąpieniem do realizacji robót naleŜy poinformować pracowników
o szczególnych zagroŜeniach i uwarunkowaniach występujących w trakcie
wykonywania robót oraz pouczyć ich o sposobie zachowania się w przypadku
wystąpienia zagroŜenia.
9. Wskazanie miejsca przechowywania dokumentów.
•
•
•
Projekt budowlany, dziennik budowy, lista obecności oraz zeszyt instruktaŜy, winny
znajdować się w biurze budowy.
Dokumenty niezbędne do prawidłowej eksploatacji maszyn i pojazdów są w posiadaniu
operatorów tych maszyn.
Pisemne polecenia na prace w pobliŜu czynnych urządzeń elektroenergetycznych,
winny być w posiadaniu brygadzisty.
Jan Klockowski
