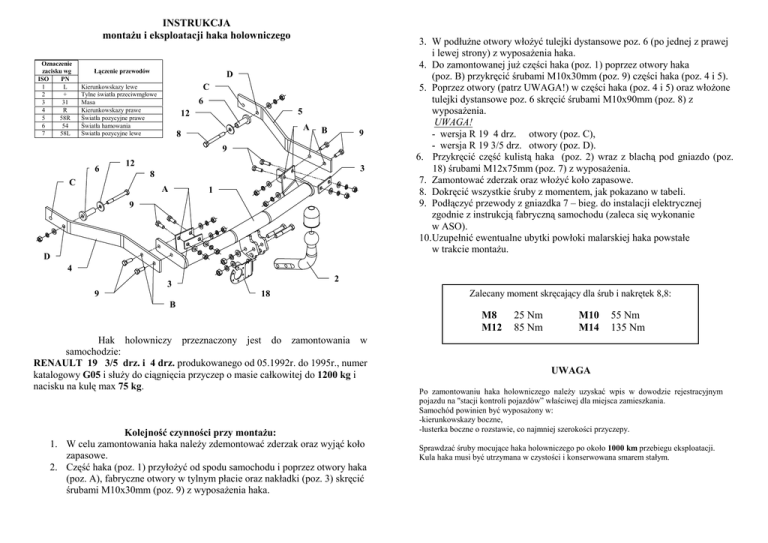

INSTRUKCJA
montaŜu i eksploatacji haka holowniczego
Oznaczenie
zacisku wg
ISO
PN
1
L
2
+
3
31
4
R
5
58R
6
54
7
58L
Łączenie przewodów
D
C
Kierunkowskazy lewe
Tylne światła przeciwmgłowe
Masa
Kierunkowskazy prawe
Światła pozycyjne prawe
Światła hamowania
Światła pozycyjne lewe
6
5
12
A
8
B
9
9
6
12
3
8
C
A
1
9
D
3. W podłuŜne otwory włoŜyć tulejki dystansowe poz. 6 (po jednej z prawej
i lewej strony) z wyposaŜenia haka.
4. Do zamontowanej juŜ części haka (poz. 1) poprzez otwory haka
(poz. B) przykręcić śrubami M10x30mm (poz. 9) części haka (poz. 4 i 5).
5. Poprzez otwory (patrz UWAGA!) w części haka (poz. 4 i 5) oraz włoŜone
tulejki dystansowe poz. 6 skręcić śrubami M10x90mm (poz. 8) z
wyposaŜenia.
UWAGA!
- wersja R 19 4 drz. otwory (poz. C),
- wersja R 19 3/5 drz. otwory (poz. D).
6. Przykręcić część kulistą haka (poz. 2) wraz z blachą pod gniazdo (poz.
18) śrubami M12x75mm (poz. 7) z wyposaŜenia.
7. Zamontować zderzak oraz włoŜyć koło zapasowe.
8. Dokręcić wszystkie śruby z momentem, jak pokazano w tabeli.
9. Podłączyć przewody z gniazdka 7 – bieg. do instalacji elektrycznej
zgodnie z instrukcją fabryczną samochodu (zaleca się wykonanie
w ASO).
10.Uzupełnić ewentualne ubytki powłoki malarskiej haka powstałe
w trakcie montaŜu.
4
2
3
9
18
Zalecany moment skręcający dla śrub i nakrętek 8,8:
B
M8
M12
Hak holowniczy przeznaczony jest do zamontowania w
samochodzie:
RENAULT 19 3/5 drz. i 4 drz. produkowanego od 05.1992r. do 1995r., numer
katalogowy G05 i słuŜy do ciągnięcia przyczep o masie całkowitej do 1200 kg i
nacisku na kulę max 75 kg.
Kolejność czynności przy montaŜu:
1. W celu zamontowania haka naleŜy zdemontować zderzak oraz wyjąć koło
zapasowe.
2. Część haka (poz. 1) przyłoŜyć od spodu samochodu i poprzez otwory haka
(poz. A), fabryczne otwory w tylnym płacie oraz nakładki (poz. 3) skręcić
śrubami M10x30mm (poz. 9) z wyposaŜenia haka.
25 Nm
85 Nm
M10
M14
55 Nm
135 Nm
UWAGA
Po zamontowaniu haka holowniczego naleŜy uzyskać wpis w dowodzie rejestracyjnym
pojazdu na "stacji kontroli pojazdów” właściwej dla miejsca zamieszkania.
Samochód powinien być wyposaŜony w:
-kierunkowskazy boczne,
-lusterka boczne o rozstawie, co najmniej szerokości przyczepy.
Sprawdzać śruby mocujące haka holowniczego po około 1000 km przebiegu eksploatacji.
Kula haka musi być utrzymana w czystości i konserwowana smarem stałym.
PPUH AUTO-HAK S.J.
WyposaŜenie haka:
Produkcja Haków Holowniczych
Henryk & Zbigniew Nejman
76-200 SŁUPSK ul. Słoneczna 16K
tel/fax (0-prefix-59) 8-414-414; 8-414-413
e-mail: [email protected]
www. autohak.com.pl
Hak holowniczy bez wyposaŜenia elektrycznego
Klasa: A50-X
Nr kat. G05
Przeznaczony do zamontowania w samochodzie:
Producent: RENAULT
Model: 19
Typ: 3/5 drz. i 4 drz.
produkowanego od 05.1992 r. do 1995 r.
Dane techniczne:
Wartość siły D: 7,1 kN
maksymalna masa przyczepy: 1200 kg
maksymalny nacisk na kulę: 75 kg
Numer homologacji zgodnie z Dyrektywą 94/20/WE:
e20*94/20*0147*00
KARTA GWARANCYJNA
Producent udziela gwarancji niniejszą kartą gwarancyjną na okres 24 miesięcy licząc
od dnia zakupu haka holowniczego do samochodu:
RENAULT 19
3/5 drz. i 4 drz.
produkowanego od 05.1992 r. do 1995 r.
Data produkcji ..............................
Data zakupu..................................
Gwarancja odnosi się do wad ukrytych wynikających z niezgodności z aktualnie
zobowiązującymi normami a zwłaszcza ze złej konstrukcji, zastosowania wadliwych
materiałów itp.
Gwarancja nie obejmuje natomiast uszkodzeń zawinionych przez nabywcę , a zwłaszcza na
skutek nieprzestrzegania zasad konserwacji i uŜytkowania powstałych w czasie przewozów
dokonanych przez nabywcę.
Reklamacje naleŜy zgłaszać w punkcie sprzedaŜy, składając jednocześnie kartę gwarancyjną.
Usunięcie "wady" następuje po stwierdzeniu przez punkt sprzedaŜy wspólnie z producentem
słuszności złoŜonej reklamacji.
Reklamacja powinna być załatwiona w ciągu czternastu dni od dnia uznania reklamacji. Karta
gwarancyjna jest niewaŜna jeŜeli nie jest wypełniona i podpisana.
Data zgłoszenia reklamacji: ...................................................................
INFORMACJA WSTĘPNA
Hak holowniczy jest skonstruowany zgodnie z zasadami bezpieczeństwa ruchu
drogowego. Hak holowniczy jest elementem wpływającym na bezpieczeństwo
jazdy i moŜe zostać zainstalowany wyłącznie przez personel wyspecjalizowany.
Niedopuszczalne jest dokonywanie jakichkolwiek zmian w konstrukcji haka.
Powoduje to wygaśniecie dopuszczenia do stosowania. W przypadku obecności
masy izolacyjnej lub osłony podwozia w miejscu przylegania haka, naleŜy ją
usunąć. Nieosłonięte miejsca karoserii oraz wywiercone otwory naleŜy
pomalować farbą antykorozyjną.
Informacjami wiąŜącymi odnośnie wartości obciąŜeń są dane podawane przez
producenta samochodu, względnie wartości maksymalnej masy przyczepy oraz
maksymalnego nacisku na kulę, przy czym wartości parametrów haka
holowniczego nie mogą być przekroczone.
Wzór do obliczania wartości siły D:
Maks. masa przyczepy [kg] x Masa całkowita samochodu [kg]
9,81
=
X
+
1000
Masa
całkowita
samochodu
[kg]
Maks. masa przyczepy [kg] +
+
D [kN]
